Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Какой проветриватель лучше купить
При выборе проветривателя нужно обращать внимание на его производительность. Для маленьких комнат достаточно 30-40 кубометров в час. Для больших душных помещений нужно не менее 200 м3 в час
Уровень шума хорошей автоматической системы не превышает 25-30 дБ, к тому же система гасит уличные звуки, наполняя дом или офис тишиной. Наличие сложной фильтрации избавит не только от пыли, но и от неприятных запахов, спор плесени, пыльцы и других аллергенов
Для больших душных помещений нужно не менее 200 м3 в час. Уровень шума хорошей автоматической системы не превышает 25-30 дБ, к тому же система гасит уличные звуки, наполняя дом или офис тишиной. Наличие сложной фильтрации избавит не только от пыли, но и от неприятных запахов, спор плесени, пыльцы и других аллергенов.
Самый дешевый вариант вентиляции – оконные проветриватели. Лучшими моделями этого типа стали:
- Vents ПО 400 – приточный клапан для естественной вентиляции помещения. Простота конструкции и корпус из надежного пластика делают его крайне надежным;
- Ventec VT 501 – проветриватель для квартир. Он выпускается в 2-х размерах и подойдет для окон любого размера.
Лучшими среди стенных устройств признаны:
- ПС 101 – механический проветриватель с телескопическим воздуховодом, защищающий комнату от сквозняков;
- Vents ПС 100 – популярная стенная модель по доступной цене. Устройство обеспечивает мягкий микроклимат и предупреждает излишнюю влажность в комнате.
Вентиляционные установки – более мощные и функциональные проветриватели. Здесь лидерами ТОПа стали:
- Siegenia Aeropac Sn – бесшумная система с 5 режимами работы и удобным управлением;
- Ballu Air Master Bmac-200 Warm – многофункциональная установка с 6 ступенями очистки воздуха и быстрой установкой.
Лучшим среди бризеров стал Tion O2 благодаря большому набору функций и широкому диапазону рабочих температур
При покупке смотрите не только на цену, не забывайте обращать внимание на производителя и качество сборки и тогда вы приобретете надежное устройство, которое будет радовать вас не один год
Подготовка комнаты к монтажу вентиляционного клапана
Наличие приточного клапана – не единственное условие хорошей работы вентиляционной системы
Важно, чтобы между ним и вытяжными каналами (напомним, что они находятся в кухне и санузле) не было глухих преград
Обычно приточку стараются устанавливать как можно дальше от вытяжки, чтобы поступающий свежий воздух следовал через всю квартиру.
Проверьте, все ли межкомнатные двери на пути воздушного потока имеют внизу просвет шириной в 2 – 3 см?
Если к ним претензии возникают редко, то двери в санузел или кухню очень многие сегодня ставят именно в глухом исполнении – из эстетических соображений или чтобы избежать проникновения в квартиру неприятных запахов.
В таких условиях вентиляция даже при наличии самой производительной приточки работать не будет. Двери можно подрезать самостоятельно, либо заменить их на модель с вентиляционным отверстием, закрытым декоративной решеткой. Есть, также, варианты с клапаном, пропускающим воздух только в одну сторону.
С ним вы будете гарантированно застрахованы от распространения запаха из туалета и сырости из ванной.
Если с дверями разобрались, переходим к вытяжным каналам. Они имеют свойство засоряться, поэтому нужно проверить их работоспособность. Для этого следует поднести к решетке лист бумаги и посмотреть на его поведение: если бумагу затягивает воздушным потоком в канал, значит он чист. Только не забудьте обеспечить циркуляцию воздуха, открыв окно и двери между этим окном и вытяжным каналом. Если этого не сделать, то даже самый чистый канал покажется наглухо забитым.

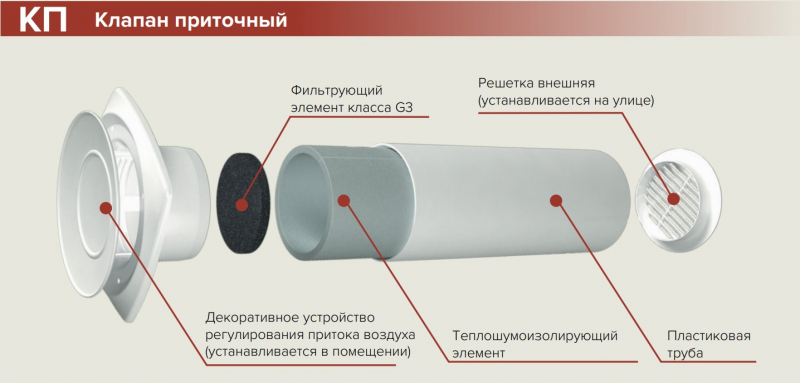

Клапан стеновой в разобранном виде
Не стоит проверять работоспособность вытяжки путем поднесения к ней пламени спички или зажигалки. При определенных условиях в засорившемся вентканале могут скапливаться легковоспламенимые газы, способные даже сдетонировать.
Что делать, если несмотря на открытые настежь окна и двери бумажка упорно не хочет липнуть к решетке? Следует обратиться к балансодержателю, ответственному за обслуживание дома. Явившиеся по вашему вызову слесари прочистят вентиляцию при помощи специальных инструментов. Владельцу частного дома эту операцию придется выполнить самостоятельно.
Какой проветриватель лучше купить
При выборе проветривателя нужно обращать внимание на его производительность. Для маленьких комнат достаточно 30-40 кубометров в час
Для больших душных помещений нужно не менее 200 м3 в час. Уровень шума хорошей автоматической системы не превышает 25-30 дБ, к тому же система гасит уличные звуки, наполняя дом или офис тишиной. Наличие сложной фильтрации избавит не только от пыли, но и от неприятных запахов, спор плесени, пыльцы и других аллергенов.
Самый дешевый вариант вентиляции – оконные проветриватели. Лучшими моделями этого типа стали:
- Vents ПО 400 – приточный клапан для естественной вентиляции помещения. Простота конструкции и корпус из надежного пластика делают его крайне надежным;
- Ventec VT 501 – проветриватель для квартир. Он выпускается в 2-х размерах и подойдет для окон любого размера.
Лучшими среди стенных устройств признаны:
- ПС 101 – механический проветриватель с телескопическим воздуховодом, защищающий комнату от сквозняков;
- Vents ПС 100 – популярная стенная модель по доступной цене. Устройство обеспечивает мягкий микроклимат и предупреждает излишнюю влажность в комнате.
Вентиляционные установки – более мощные и функциональные проветриватели. Здесь лидерами ТОПа стали:
- Siegenia Aeropac Sn – бесшумная система с 5 режимами работы и удобным управлением;
- Ballu Air Master Bmac-200 Warm – многофункциональная установка с 6 ступенями очистки воздуха и быстрой установкой.
Лучшим среди бризеров стал Tion O2 благодаря большому набору функций и широкому диапазону рабочих температур
При покупке смотрите не только на цену, не забывайте обращать внимание на производителя и качество сборки и тогда вы приобретете надежное устройство, которое будет радовать вас не один год
Пример монтажа проветривателя с перфорацией
Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.
Проведение подготовительных работ
Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:
- установка пройдет быстрее и легче, если створку изначально открыть;
- лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
- делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.
Список необходимых инструментов
Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели. К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм
Также пригодится:
К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:
- Мелкозернистый напильник.
- Электрический лобзик.
- Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
- Силиконовый герметик – пригодится для заполнения щелей после монтажа.
Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.
Поэтапный ход установки и крепления
При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:
- Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
- Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
- Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
- Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
- Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.
Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.
Монтаж приточного клапана в стену своими руками
Если предусмотреть наличие отверстия для установки на этапе проектирования, то можно сэкономить на их дальнейшем бурении
Ну а для уже выстроенных домов, придется прибегать к монтажу клапана с соблюдением всех предосторожностей
Монтаж в предусмотренное отверстие
| Рисунок | Действия |
|---|---|
| Разметка. Выбрав место для отверстия в стене, следует отмерить расстояние между фиксирующим анкером станины и коронкой бурильной машины. | |
| Бурение технологического отверстия. При помощи перфоратора подобрав соответствующий диаметру анкера бур, необходимо просверлить отверстие в стене. Для сбора пыли во время бурения непосредственно возле сверла следует держать раструб включенного пылесоса. | |
| Фиксация станины. В просверленное отверстие вбивается анкер, для большей плотности используйте наставку. Перед тем как установить станину, под нее следует подложить лист картона или другого смягчающего материала, чтобы избежать повреждений на поверхности стены. Когда станина установлена, ее надо надежно прижать к стене шпилькой, затянув гайкой при помощи ключа. | |
| Защита стены от протекания грязной воды. Для этого на скотч клеится полоса пленки, под местом, где будет устанавливаться резиновый манжет. Пленка должна быть шириной не менее 30 см, а длины должно хватать до пола. Нижний край пленки нужно поместить в емкость для стока воды (ведро подойдет). | |
| Крепление манжета. Он вставляется в специальные разводные дужки, на корпусе бурмашины. К манжету подсоединяется шланг для оттока воды, которая обеспечивает охлаждение коронки во время бурения. Шланг плотно насаживается на патрубок и фиксируется хомутом. | |
| Сборка бурмашины. Профессиональные бурильные установки очень тяжелые, поэтому для упрощения их установки они собираются на зафиксированную станину поэтапно. Когда сборка окончена, надевается коронка соответствующего диаметра. К ручке бурмашины подсоединяется шланг, через который будет подаваться охлаждающая жидкость, он тоже должен быть закреплен при помощи хомута. Далее насос накачивается ручной помпой, когда рабочее давление достигнуто, можно приступать к бурению. | |
| Бурение. Включив буровую машину, следует подвести коронку к стене. Когда она соприкоснется, и начнется процесс, оказывать сильное давление на регулировочную ручку не следует. В противном случае победитовые зубцы с алмазным напылением на коронке могут надломиться, и она будет испорчена. | |
| Удаление стержня. Длина коронки редко превышает 500 мм, а стена подвергающаяся бурению обычно толще. Поэтому бурение производится в два этапа. После первого бетонный стержень выбивается из коронки, и в бурмашину устанавливается удлинитель для коронки. | |
| Окончание бурения. Когда отверстие готово, следует разобрать установку в обратном порядке, а место под манжетой протереть влажной салфеткой или тряпкой, от мокрой бетонной пыли. | |
| Установка ПВХ трубы. Длина пластиковой трубы должна быть равна толщине стены дома. Далее инфильтрационный канал плотно вгоняется в отверстие. | |
| Установка тепловой и шумовой изоляции в трубу производится простым нажатием руки. | |
| Установка решетки. Место посадки на наружной части стены следует покрыть силиконовым герметиком, то же самое надо сделать с посадочным местом на решетке, после чего плотно вставить ее в раструб воздуховода. | |
| Установка внутренней части клапана. Посадочные места так же обрабатываются силиконом, после чего производится фиксация шайбы фильтра к внутренней стене. Вентиляционный клапан в стену установлен. |
Обратите внимание! В процессе монтажа приточного клапана стенового базирования следует соблюдать технику безопасности, не допуская попадания частей одежды или волос на вращающиеся элементы буровой установки
Также важно ограничить попадания пыли в дыхательные пути и глаза, используйте очки и респиратор
Лучший бризер
Бризер – вентиляционная система, выполняющая комплекс функций по притоку, обогреву, очистке воздуха. Тщательный анализ этого сегмента рынка выявил безоговорочного лидера.
Tion O2
Лучший бризер для квартиры или офиса. Он подает в помещение уличный воздух, очищает его 3 фильтрами по медицинскому стандарту. Также система насыщает поток кислородом и придает комфортную температуру. Проветриватель не только припускает воздух, но и нагревает его при необходимости. Рабочий диапазон температур – от 0 до +50 градусов. Управлять системой удобно благодаря информационному LCD-дисплею. 4 скорости притока обеспечивают производительность бризера от 40 до 130 кубометров в час.
Достоинства
- Нет сквозняков даже при сильных морозах;
- Не пропускает шум и запахи;
- Базовый фильтр класса F7;
- Таймер включения и выключения.
Недостатки
- Дорого (30,000 рублей);
- Нет скрытого подключения питания.
Отзывы о бризере Тион в основном положительные. Пользователи рекомендуют его к покупке для вентилирования жилых и коммерческих помещений.
Особенности конструкций
В магазинах встречаются десятки различных моделей, но все они объединены одной конструкцией:
- Воздухозаборник. Продукт располагается с внешней стороны на пластиковой раме. Предназначен для приема и передачи воздушного потока с улицы. Монтаж занимает минимум сил и проводится за несколько минут.
- Чтобы осадки и пыль не просачивались внутрь помещения, сверху устанавливается специальный козырек.
- Для поступления воздушного потока в помещение, используется телескопический канал. По внешнему виду этот элемент напоминает специальную трубку. Она монтируется в корпус окна при помощи фрезерования и устанавливается благодаря монтажной гильзе.
- Поступающий воздух проходит через специальное отверстие и поступает во внутренний узел, который запускает его внутрь комнаты. Этот элемент состоит из форсунки, фильтра и регулятора. Установка осуществляется внутри помещения.
Для чего нужен и как работает приточный клапан в стену
Основное предназначение приточного устройства – обеспечение доступа свежего воздуха в помещение. При условии нормальной работы, приточный прибор пропускает в комнату в среднем до тридцати кубометров воздуха в час, что соответствует физиологическим потребностям одного человека.
Устройство не занимает много места и малозаметно

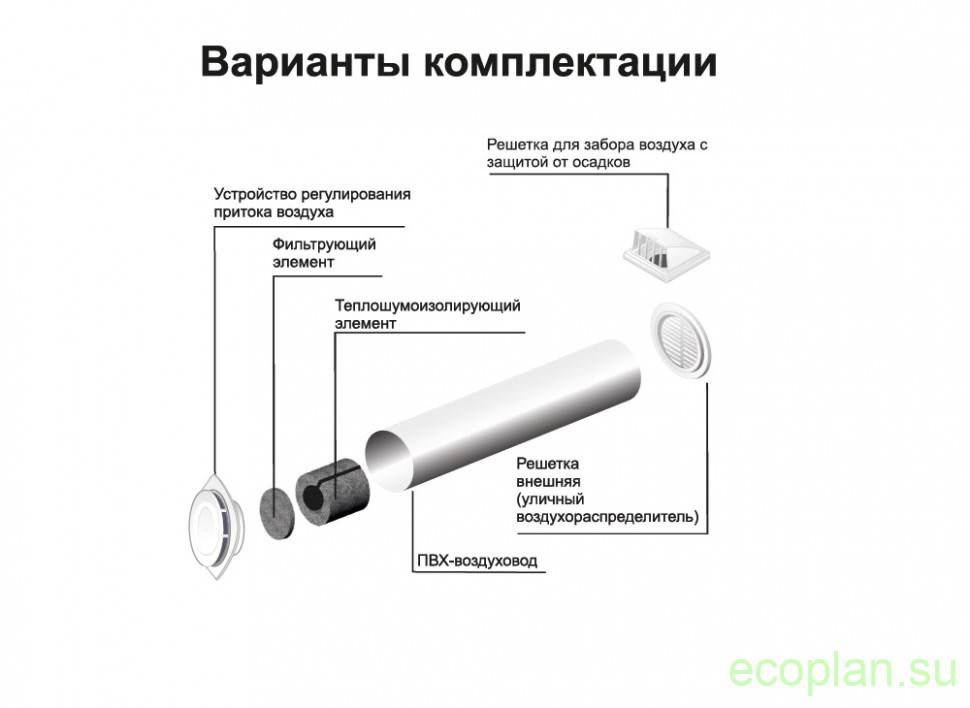

Прибор состоит из нескольких элементов:
- Трубка-воздуховод. Обычно эта часть устройства изготовлена из пластика.
- Решетка (металлическая или пластика) для защиты наружной части воздуховода.
- Внутренняя вставка с оголовком и фильтром для очистки воздуха.
Некоторые устройства снабжены дополнительно шумоизолятором и утеплителем. Эти дополнительные элементы не позволяют клапану приточной вентиляции в стене промерзать в сильные морозы и блокируют уличные шумы.
Еще одна дополнительная функция, присутствующая не во всех моделях – регулировка влажности
Система гигрорегулирования автоматически открывает клапан, если в помещении наблюдается превышение нормативных показаний влажности.
Приточно вытяжной клапан может также дополнительно оборудоваться:
- вентилятором;
- температурными датчиками;
- системой рекуперации воздуха;
- дистанционным управлением.
Принцип работы устройства
Подбор основных характеристик клапана
Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна
Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей
Диапазон производительности
Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.
При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.
Обеспечение шумоизоляции
Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.
В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.
Температурный режим эксплуатации
Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном. Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь
Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры
Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.
Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.
Возможность регулировки
Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации. Клапаном управляют вручную или автоматически
Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении
Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.
Ручной клапан можно регулировать механическим образом:
- Вверху конструкции расположен специальный ползунок.
- Приспособление отвечает за открытие и закрытие вентиляционной шторки.
- Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.
Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.
