Стартер для люминесцентных ламп: устройство, принцип работы, маркировка + тонкости выбора

Расшифровка маркировочных значений

Общепринятой аббревиатуры для моделей стартеров отечественного и зарубежного производства не существует. Поэтому рассмотрим основы обозначений по отдельности.

Декодировка значения 90С-220 выглядит так: стартер, функционирующий с люминесцентными образцами, сила которых составляет 90 Вт, а номинальное напряжение 220 В (+)

Согласно ГОСТу, расшифровка буквенно-цифровых значений -, нанесенных на корпус прибора, выглядит следующим образом:

– цифры, указывающие на мощность световоспроизводящего механизма: 60 Вт, 90 Вт или 120 Вт;

– стартер;

– напряжение, применяемое для работы: 127 В или 220 В.

Для реализации зажигания ламп иностранные разработчики выпускают приспособления с различными обозначениями.

Электронный форм-фактор выпускается многими фирмами.

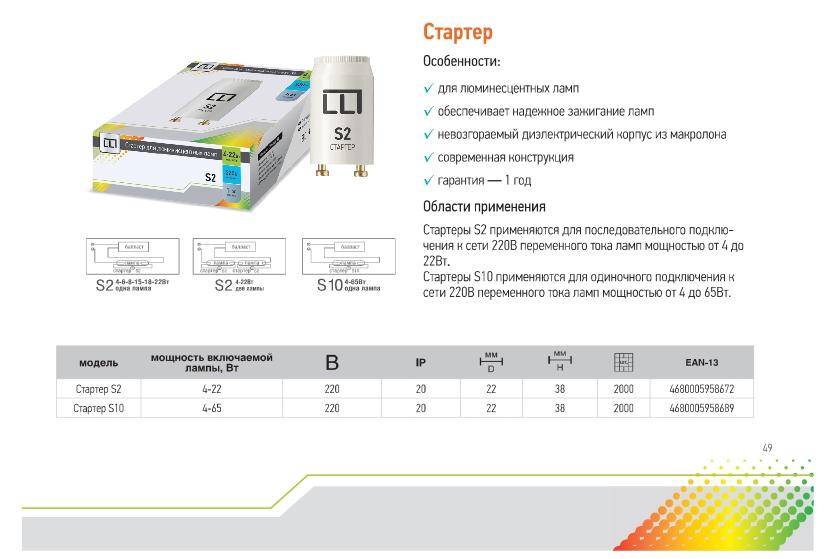

Наиболее известная на отечественном рынке — Philips, производящая стартеры таких типов:

S2 рассчитаны на мощность 4-22 Вт;

S10 — 4-65 Вт.

Фирма OSRAM ориентирована на выпуск стартеров как для одиночного подключения осветительных приборов, так и для последовательного. В первом случае это маркировка S11 с ограничением по мощности 4-80 Вт, ST111 — 4-65 Вт. А во втором, например, ST151 — 4-22 Вт.

Выпускаемые модели стартеров представлены в широком ассортименте. Ключевые параметры, учитывающиеся при подборе — соразмерные значения характеристикам ламп люминесцентного типа.

Стартер ламп дневного света: устройство

В основу конструкции пускателя входят такие компоненты:

1. Корпус.
2. Стеклянная колба. Ее внутренняя инертная газовая среда может быть наполнена гелиево-водородной смесью либо неоном.
3. Анод и катод — два электрода. Возможны два варианта конструктивного их исполнения, а именно:

• симметричные электроды, подвижные контакты;
• несимметричные элементы, одна подвижная часть.

1. Выводы электродов проходят через цоколи.

Баллон с инертной газовой средой располагается внутри корпуса — металлического или пластмассового, с верхним отверстием. Популярный материал корпуса — пластик. Посредством специальной пропитки корпус легко выдерживает высокие температурные показатели, рабочая функциональность этого параметра может несколько отличаться. Любой пускатель для ЛЛ оборудован исключительно двумя контактами, ножками.

Надежная эксплуатация стартерной системы ламп напрямую зависит от напряжения в электросети объекта (нагревание биметаллических электродов). Если происходит снижение его показателей до 80% от номинального, то лампы могут не зажечься. Только электронные компоненты определенного типа пускателей не так подвержены уменьшению напряжения в электросети.

Подобрать стартер для конкретной ЛДС не составляет труда, стоит лишь изучить определенные технические особенности разных моделей и производителей.

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
6. Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

1. Буква «С» — стартер.
2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя. Производителей подобных элементов стартерной системы зажигания ламп достаточно много. Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Как работает стартер для ламп

Напряжение зажигания устройства выбирается таким образом, чтобы оно было больше рабочего напряжения, которое устанавливается при горении лампы, но меньше напряжения сети. В момент запуска напряжение сети полностью прилагается к электродам стартера, которые в это время находятся в разомкнутом состоянии, благодаря чему появляется тлеющий разряд, по цепи начнет проходить небольшой ток и разогревать биметаллические электроды, изгибаясь, они замкнутся. Происходит короткое замыкание, в котором начинает проходить ток большой величины.

Через некоторое время происходит остывание, и, как следствие, размыкание электродов, электрическая цепь разрывается. В момент разрыва в дросселе появляется большой импульс напряжения, который и зажигает лампу. В лампе происходит пробой газовой среды через пары ртути, которые в ней содержаться. В дальнейшем требуется только поддерживать это рабочее состояние подачей малого тока.

То есть, глобально, стартер отвечает за создание импульса пробоя газовой среды в лампы. С помощью него зажигается свечение ламп, которые подключены к сети переменного тока (при этом частота должна быть стандартизированная – 50-60 Гц). Изделие представляет собой колбу из стекла (внутри размещаются два электрода), заполнение которой производится инертным газом.

Пускатель электронного типа

Происходящие в пусковых приборах процессы не поддаются управлению. На их работоспособность большое влияние оказывают температурные перепады в помещении. Так, если температура ниже нуля градусов, то нагревание электродов будет замедленным, следовательно, устройству потребуется большее количество времени, чтобы зажечь свет. Помимо этого, при повышенной температуре контакты при спайке друг с другом могут перегорать, что негативно отразиться на спиралях светильника. Перегрев приводит к его выходу из строя.

Однако, несмотря на, казалось бы, корректное функционирование лампы, она рано или поздно может сломаться. За счет продолжительности сохранности накала контактов в световом устройстве происходит снижение его производственного потенциала. Как раз для ликвидации такого недостатка в микросхеме зажигателя созданы достаточно сложные системы, в основе которых лежат микросхемы. Такие конструкции и схемы имитируют процесс замыкания пускателя электронного типа.

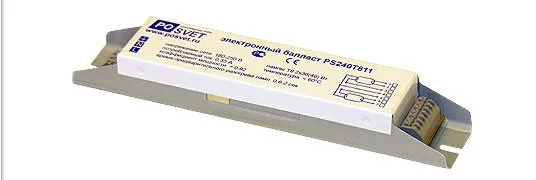

ЭПРА

Для чего нужен стартер и дроссель в схемах включения люминесцентных ламп

Основными элементами схемы включения люминесцентной лампы с электромагнитным ПРА являются дроссель и стартер. Стартер это миниатюрная неоновая лампа, один или оба электрода которой выполнены из биметалла. При возникновении тлеющего разряда внутри стартера биметаллический электрод нагревается и, затем изгибаясь, накоротко смыкается со вторым электродом.

После подачи напряжения на схему ток через люминесцентную лампу не течет, так как газовый промежуток внутри лампы это изолятор, и для пробоя его нужно напряжение, превышающее напряжение питающей сети. Поэтому загорается только лампочка стартера, напряжение зажигания которой ниже сетевого. Ток величиной 20 — 50 мА течет по дросселю, электродам люминесцентной лампы, неоновой лампе стартера.

Стартер состоит стеклянного баллона, наполненного инертным газом. В баллон впаяны металлический неподвижный и биметаллический электроды, имеющие выводы, проходящие через цоколи. Баллон заключен в металлический или пластмассовый корпус с отверстием в верхней части.

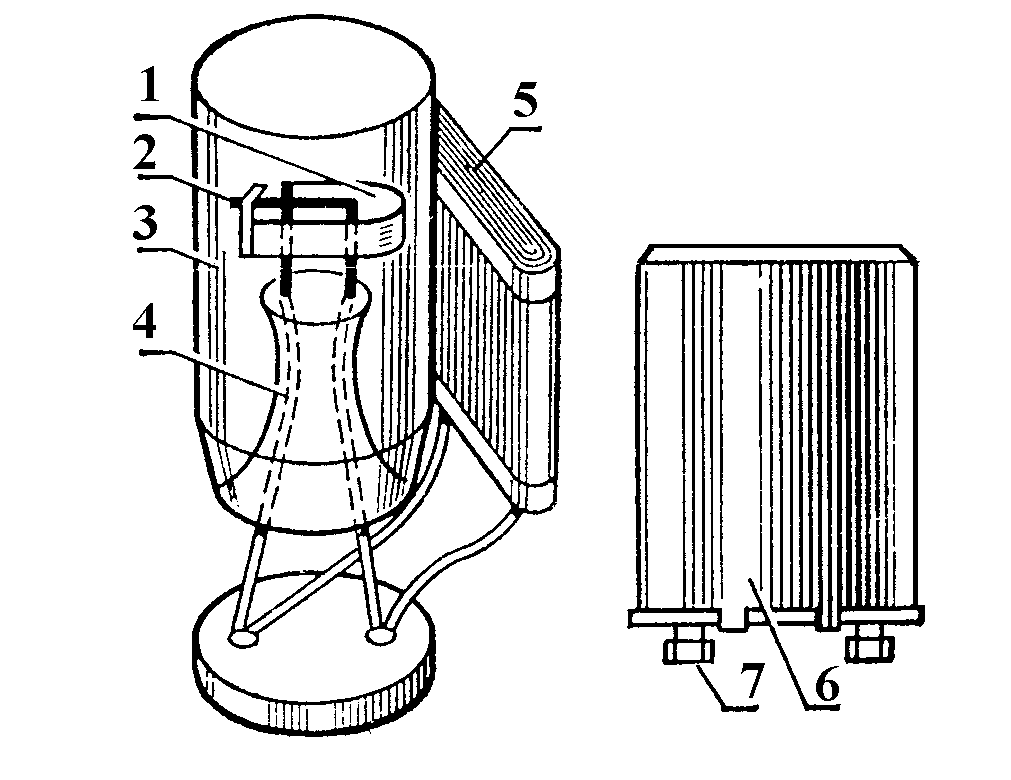

Схема устройства стартера тлеющего разряда: 1 — выводы, 2 — металлический подвижный электрод, 3 — стеклянный баллон, 4 — биметаллический электрод, 6 — цоколь

Стартеры для включения люминесцентных ламп в сеть выпускаются на напряжение 110 и 220 В.

Под воздействием тока электроды стартера разогреваются и замыкаются. После замыкания по цепи течет ток, превышающий в 1,5 раза номинальный ток лампы. Величина этого тока ограничена в основном сопротивлением дросселя, так как электроды стартера замкнуты, а электроды ламп имеют незначительное сопротивление.

Элементы схемы с дросселем и стартером: 1 — зажимы сетевого напряжения; 2 — дроссель; 3, 5 — катоды лампы, 4 — трубка, 6, 7 — электроды стартера, 8 — стартер.

За 1 — 2 с электроды лампы разогреваются до 800 — 900 °С, вследствие этого увеличивается электронная эмиссия и облегчается пробой газового промежутка. Электроды стартера остывают, так как разряда в нем нет.

При остывании стартера электроды возвращаются в исходное состояние и разрывают цепь. В момент разрыва цепи стартером возникает э. д. с. самоиндукции в дросселе, величина которой пропорциональна индуктивности дросселя и скорости изменения тока в момент разрыва цепи. Образовавшееся за счет э. д. с. самоиндукции повышенное напряжение (700 — 1000 В) импульсом прикладывается к лампе, подготовленной к зажиганию (электроды разогреты). Происходит пробой, и лампа начинает светиться.

К стартеру, который включен параллельно лампе, прикладывается приблизительно половина напряжения сети. Этой величины недостаточно для пробоя неоновой лампочки, поэтому она больше не зажигается. Весь период зажигания длится меньше 10 с.

Рассмотрение процесса зажигания лампы позволяет уточнить назначение основных элементов схемы.

Стартер выполняет две важные функции:

1) замыкает накоротко цепь для того, чтобы повышенным током разогреть электроды лампы и облегчить зажигание,

2) разрывает после разогрева электродов лампы электрическую цепь и тем самым вызывает импульс повышенного напряжения, обеспечивающего пробой газового промежутка.

Дроссель выполняет три функции:

1) ограничивает ток при замыкании электродов стартера,

2) генерирует импульс напряжения для пробоя лампы за счет э. д. с. самоиндукции в момент размыкания электродов стартера,

3) стабилизирует горение дугового разряда после зажигания.

Схема импульсного зажигания люминесцентной лампы в работе:

Какие бывают стартеры для ламп

Как работает стартер, мы разобрались. Осталось выяснить, какими они бывают и чем отличаются друг от друга. Прежде всего, необходимо знать, что кроме того пускового устройства, работу которого мы разобрали, существует еще один вид стартеров – электронные. Они выполняют те же задачи, но собраны на электронных компонентах – диодах, тиристорах, транзисторах, конденсаторах и т. п.

В чем отличие такого решения от классического с газоразрядной лампочкой? Вот основные преимущества электронной схемы:

• Больший срок службы. Электронное пусковое устройство не имеет механических контактов, которые подгорают, и биметаллических пластин, имеющих свойство «уставать». В результате срок службы электронного устройства в несколько раз выше обычного газоразрядного.
• Отсутствие помех. Бесконтактная конструкция излучает минимум электромагнитных помех, а значит, практически не влияет на работу чувствительной аппаратуры.
• Увеличивает ресурс ЛЛ. Электронное пусковое устройство прогревает спирали оптимальным током и строго заданное время. В результате лампа легче «стартует», спирали ее электродов не разрушаются от перегрева или холодного пуска.
• Отключение старой лампы. Если ЛЛ выработала ресурс и запускается с трудом (как вариант – запускается и тут же гаснет), то стартер отключает ее от сети.
• Защита от перегрузки. Если ток через спирали превышает допустимый, стартер отключает светильник. Это позволяет избежать перегрева дросселя и возгорания при неисправности светильника.
• Широкий диапазон рабочих температур. Электронный вариант способен работать в жестких температурных условиях – от -30 до +85 °С. Это позволяет использовать его в уличных светильниках и на объектах с тяжелыми температурными условиями.

Стоимость намного выше (до 10-20 раз) газоразрядного стартера. Так что смысл в замене газоразрядного пускового устройства на электронное не всегда есть.

Теперь об общих отличиях всех стартеров независимо от их конструкции. Пусковые устройства для люминесцентных ламп различают по двум основным характеристикам.

По рабочему напряжению. Как мы выяснили, напряжение зажигания стартера должно быть ниже питающего светильник, но выше рабочего напряжения лампы. В противном случае лампа не запустится (напряжение сети ниже) или стартер не отключится после пуска ЛЛ (рабочее напряжение лампы выше).

Выпускаются стартеры на два рабочих напряжения – 220 и 110 В (обычно указываются в диапазоне 110-130 и 220-240 В). Первые используются с лампами на 220 В, вторые – с лампами на 110 В. Лампы на 110 В могут работать в сети 110 или 220 В. Во втором случае они включаются парой, причем для каждой лампы требуется свой стартер на 110 В.

Полезно! Согласно ГОСТУ ГОСТ 8799-90 (переиздание 2004 г.) стартеры выпускаются на напряжение 127, а не на 110 В.

Пусковое устройство для ламп 110 (слева) и 220 В

По мощности. Имеется в виду мощность ЛЛ, с которой будет работать устройство. Если мощность лампы выйдет из указанного на пусковом устройстве диапазона, то пуск ЛЛ будет ненадежным или не произойдет вовсе. Кроме того, чрезмерно мощная лампа сожжет контакты самого стартера. Обычно диапазон допустимых мощностей ламп указывается на корпусе стартера. К примеру, устройства, изображенные на фото выше, могут работать с ЛЛ мощностью от 4 до 22 Вт.

Есть и менее важные отличия – материал корпуса, влагозащита, устойчивость корпуса к УФ (актуально для уличных светильников), производитель и пр.

Срок службы, ремонт и замена

При каждом последующем запуске напряжение внутри снижается, что при продолжительном сроке эксплуатации вызывает мигание лампочки и износ стартера. При длительном использовании лампы тлеющий заряд уменьшается, и со временем на нем полностью пропадает напряжение. При этом наблюдается самовольное замыкание и размыкание электродов.

Моргание в лампах происходит из-за низкого напряжения в сети. Стартер совершает бесконечный ряд попыток произвести запуск механизма: до успешного включения или до выхода из строя оборудования. Стандартное время зажигания составляет 10 секунд. В противном случае в работе системы сбои или неисправности.

После появления первых признаков неисправностей, необходимо выполнить замену элемента. Несвоевременный ремонт грозит не только раздражающими вспышками при пуске, но и поломкой дросселя (за счет постоянного перегрева контактов), а также полным выходом из строя люминесцентной лампы.

При недостаточном напряжении в питающей сети зажигание происходит не с первой попытки, постоянное моргание значительно снижает срок эксплуатации. Во избежание частого выхода из строя необходимо использовать качественную светотехническую продукцию, а также следить за исправностью цоколя и внутридомовой электросети.

Замена стартера состоит из несколько этапов:

• Выключение лампы.
• Снятие плафона.
• Извлечение неисправного элемента (выкручивается против часовой стрелки).
• Подключение нового. Необходимо вставить в паз и повернуть до упора по часовой стрелке.

Замена дросселя требует определенных навыков и опыта. Сначала необходимо отключить автоматы на щитке квартиры (дома) для полного ее обесточивания. После того как напряжение не будет подаваться на лампу, следует снять с нее крепежные детали и соединительные провода. Теперь дроссель легко демонтировать и установить на его месте новый. Затем необходимо произвести все действия в обратном порядке.

Соединительные провода элемента

Принцип работы

Обычные люминесцентные лампы, которые работают с дросселем в качестве балласта, могут излучать свет только при наличии специального устройства, называемого стартером. Эти лампы являются газоразрядными и, следовательно, для их свечения надо просто пробить межэлектродный промежуток. Но вместо этого электроды лампы изготовлены из спиралей аналогичных лампам накаливания без пробоя промежутка между ними.

Такой способ ионизации газа в колбе более сложный. Для его реализации необходимы как электроды в виде спиралей, так и устройство для их нагрева. Зато он низковольтный и менее опасный. Особенно в условиях повышенной влажности, когда пробой может произойти снаружи колбы. Стартер для люминесцентных ламп и является тем устройством, которое отвечает за нагрев спиралей и появление заряженных частиц газа – ионов.

Конструктивно он выполнен как миниатюрная маломощная газоразрядная лампа. Каждый электрод основной лампы имеет две клеммы. Одна из клемм каждой спирали задействована в цепи дросселя. А между оставшимися двумя клеммами включёны стартерные электроды, как показано на изображении ниже:

Расстояние между этими контактами невелико. Поэтому промежуток между ними легко пробивается напряжением сети, появляется электрический ток и сопутствующий ему нагрев элемента электрической цепи с некоторым сопротивлением. Стартер для люминесцентных ламп как раз и является этим элементом. Его один или оба электрода в зависимости от конструкции имеют вид пластины. Они изготовлены из двух слоёв разных металлов.

Нагреваясь до одной и той же температуры, они расширяются, но неодинаково. В результате происходит искривление пластин и замыкание их друг с другом. Некоторое время пластины остаются замкнутыми, поскольку в исходное состояние они могут вернуться только остыв. Но как только начинается остывание и происходит размыкание, снова появляется напряжение на пластинах и некоторая мощность, которая их подогревает и вынуждает электроды опять замкнуться.

Когда пластины деформировались и замкнулись, через спирали электродов течёт ток. Происходит нагрев электродов лампы, что видно по приведенной выше схеме. Если в колбе в ходе термоэлектронной эмиссии появляется достаточное количество ионов для возникновения разряда, лампа начинает светиться. Напряжение на её электродах уменьшается до минимального значения и происходит шунтирование стартерных электродов лампой. Стартер прекращает исполнять свою роль.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

• Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
• Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
• Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
• Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели. Такую схему можно использовать для освещения подсобных помещений и коридоров

В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Рекомендуем: Однотрубная система отопления частного дома своими руками

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

2

Подключение с электромагнитным балластом – классическая схема

Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.

Этот тип подключения имеет несколько преимуществ:

прошел испытание временем и подтвердил надежность;простой;комплектующие недорогие по стоимости.

Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:

потребляет на 15%!б(MISSING)ольше электричества;тяжелый осветительный прибор;долго включается, особенно когда стареет лампа;плохо работает на холоде;гудит дроссель, звук нарастает со временем;мерцает свет, что плохо сказывается на зрении.Схема для одной лампы

При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.

Схема, как устройства работают при запуске лампы

Алгоритм зажигания лампочки и роль пускового прибора в ее работе представлены на схеме:

• после подачи электротока на светильник, в работу включается пусковой аппарат, и все напряжение переходит на разогревание его контактов;
• на контактах сила тока 30-50 мА, и возникает эффект тлеющего разряда, разогревающего биметаллические пластины. Под воздействием высокой температуры пластины изгибаются;
• вследствие этого пластины замыкают электроцепь, и по ней идет ток, разогревающий ламповые катоды;
• величину проходящего по цепи электротока ограничивает дроссель, пока электроды в лампочке не разогреются до температуры 800 градусов;
• в результате процесса разогрева повышается электронная эмиссия, способствующая облегчению газового пробоя;
• работа стартера закончилась, и биметаллические катоды остывают и начинают возвращаться на исходную позицию;
• контакты разъединяют электроцепь, и в дросселе происходит ЭДС-самоиндукция с высоким напряжением (1 кВт), возникает электрический импульс, попадающий в колбу с газом;
• разогретые ламповые контакты создают пробой газа, и лампочка начинает светиться.

Работа светильника зависит от правильно подключенных пусковых устройств:

• дроссель с лампой подключаются последовательно;
• стартер со светильником соединяется параллельно;
• также пусковой аппарат параллельно подключается с конденсатором.

Если при эксплуатации светильника с люминесцентной лампочкой возникают неполадки или перебои с включением, необходимо сразу заменить пусковой аппарат. Несвоевременное и неправильное замыкание и размыкание контактов приводит к износу ламповых элементов и окончанию срока службы осветительного прибора.

Стартеры теплового вида имеют следующее отличие от аналогов – это продолжительное время запуска источника дневного освещения. Устройства данного вида при работе потребляют большое количество электроэнергии, что негативно влияет на их экономичность.

Другое название стартеров данного вида – термо-биметаллические, они, как правило, применяются при эксплуатации при низких температурах. Основным отличием от прочих видов является то, что при отсутствии напряжения контакты уже замкнуты, и при подаче напряжения на прибор, возникает более высокий импульс.

Стартеры, использующие в своей работе принцип тлеющего разряда, содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами термического расширения. Работа приборов данного вида осуществляется следующим образом: при включении светильника в электрическую сеть, напряжение подается на стартер, электроды которого в этот момент разомкнуты.

Под действием поданного напряжения между электродами возникает тлеющий разряд. В цепи проходит небольшой электрический ток и под его действием происходит нагревание биметаллических электродов стартера. Они нагреваются и изгибаются, что обусловлено реакциями, проходящими в биметаллах, под воздействием электрического тока, и именно это и приводит к замыканию цепи.

Размыкание данной цепи приводит к возникновению особого импульса, обладающего повышенным напряжением, который формируется в дросселе и позволяет произвести пробой газа в лампе, и соответственно ее разжигание.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются неуправляемыми. В тяжёлых условиях, таких как эксплуатация при пониженных температурах, скорость нагрева биметаллических контактов замедляется, соответственно лампа дневного света зажигается дольше или вообще выходит из строя. Однако, развитие полупроводниковой электроники позволило изготовить стартеры принципиально нового типа.

Полупроводниковые стартеры размещаются в обычном стандартном корпусе с полупроводниковыми компонентами. Они соответствуют всем требованиям предъявляемым к стартерам по мощности и напряжению питания подключаемой лампы. Работа стартеров данного вида, формирование импульса, происходит по принципу ключа – нагрева и размыкания цепи.

Наиболее оптимальными параметрами, данного вида стартеров, обладают приборы со ждущим режимом зажигания, при котором размыкание контактов происходит в необходимой фазе напряжения и достаточной температуре нагрева электродов.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются не управляемыми

Расшифровка маркировки

Единого правила маркировки стартеров для люминесцентных ламп нет. Вариантов обозначений много. Согласно ГОСТ 8799-90 (переиздание 2004 г.) «Межгосударственный стандарт. Стартеры для трубчатых люминесцентных ламп» отечественные пусковые устройства маркируются следующим образом: –, где:

• – мощность лампы, для которой предназначен стартер, причем:
  • 20, 80 – предельные значения мощностей ламп, для которых предназначен стартер, нижний предел мощности составляет 4 Вт;
  • 65, 70, 85, 90, 125 – значения мощности лампы, для которой предназначен стартер.
• С – стартер.
•  – номинальное напряжение стартера (127 или 220 В).
•  – отличие от базовой модели (1 или 2).

Для примера на фото ниже изображены пусковые устройства, предназначенные для ламп мощностью 4-80 Вт и для рабочего напряжения 220 В.

Теперь о зарубежной маркировке. Компания OSRAM обычно маркирует свои стартеры буквами ST и трехзначным буквенным кодом.

Таблица маркировки наиболее популярных пусковых устройств для ЛЛ компании OSRAM

Тип	Напряжение, В	Мощность лампы, Вт	Дополнительно
ST 111	220-240	4-80
ST 171	220-240	38-80	встроенный предохранитель*
ST 173	220-240	15-32	встроенный предохранитель*
ST 191	220-240	100-140
ST 151	110-130	4-22
ST 172	110-130	18-22	встроенный предохранитель*

* для электронной модели.

Фирма Philips маркирует свои пусковые устройства символом S и цифровым кодом. К примеру, модификация S2 рассчитана на работу с лампами мощностью 4-22 Вт при напряжении 110 или 220 В. S10 предназначена для ламп мощностью 4-65 Вт при напряжении 220 В. Есть и более мощные приборы этой компании. К примеру, стартер S12 может работать с лампами мощностью 115-140 Вт при напряжении 220 В.

Фирма Sylvania маркирует свои изделия символами FS с числовым кодом. Чем ниже число, тем большей мощности лампы могут подключаться.

• FS-11 – 4… 62 Вт;

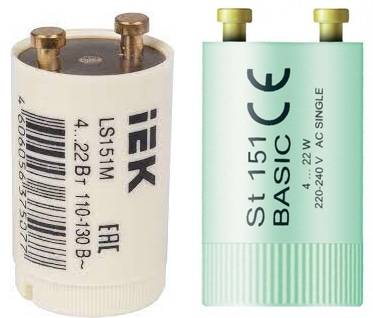

• FS-22 – 4… 22 Вт.

Важно! При желании можно найти и другие маркировки. К примеру, COP или PBS
