Датчик движения для освещения . Также такой датчик учитывает и уровень освещенности. Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле. Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов. Скоро я опубликую около 1. Подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Форма подписки расположена внизу статьи и в правой колонке сайта. Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом

При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп. Принцип работы датчика. Принцип работы датчика движения для включения света очень прост

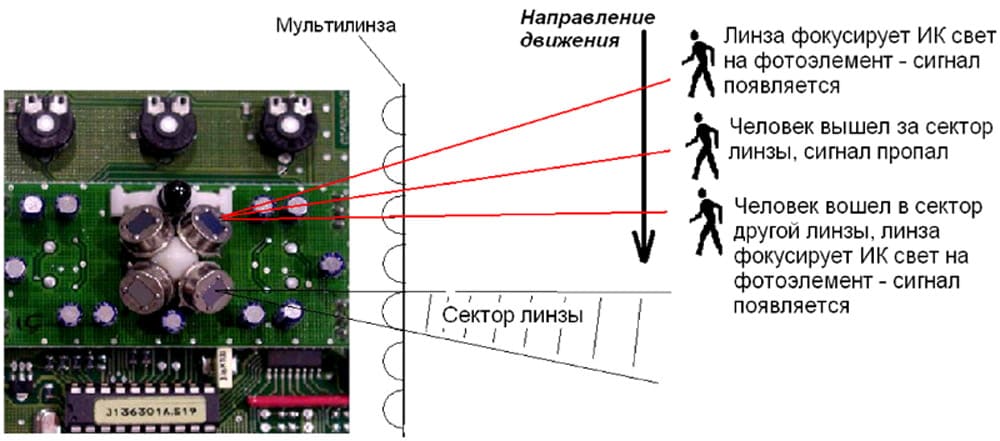

Принцип работы датчика движения для включения света очень прост

Принцип работы датчика движения для включения света очень прост.

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся . ДАТЧИКИ ДВИЖЕНИЯ служат для автоматического включения и отключения освещения в целях экономного использования .

При появлении какого- либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник. Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло. Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД- 0. ВА) для энергосберегающих ламп и 1. Вт) для ламп накаливания. Согласитесь, очень даже неплохо. Датчик движения для включения света типа ДДДля реализации вышесказанного я использую инфракрасные датчики типа ДД- 0.

ДД- 0. 24. В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры. Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения): Установка датчиков движения. Теперь разберем вопрос установки датчиков, т. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается. Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся: вентиляторы (движущиеся и вращающиеся части, лопасти)проезжающий транспорт (тепло от двигателей)кондиционеры (влияние отрицательной температуры)трубы отопления (влияние положительной температуры)деревья и кустарникиразличные электромагнитные помехи. Не стоит забывать и про угол обзора датчика. При установке датчика на потолке угол обзора составляет 3.

Если же установить его на боковой стене, то угол обзора уменьшиться до 1. Крепеж датчика движения к поверхности выполняется в следующей последовательности. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.»LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности»TIME» — регулятор выдержки времени во включенном состоянии»SENS» — регулятор уставки чувствительности к инфракрасному излучению. Схема подключения датчика движения.

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т. Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв.

Эта схема самая простая в подключении. L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник. Вариант 2. Второй вариант (не стандартный) схемы подключения смотрите ниже. Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта). Вариант 3. Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи). Для этого в схему добавляем контактор с напряжением катушки на 2.

В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Как правильно подключить датчик движения — 5 схем монтажа с выключателем и без

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

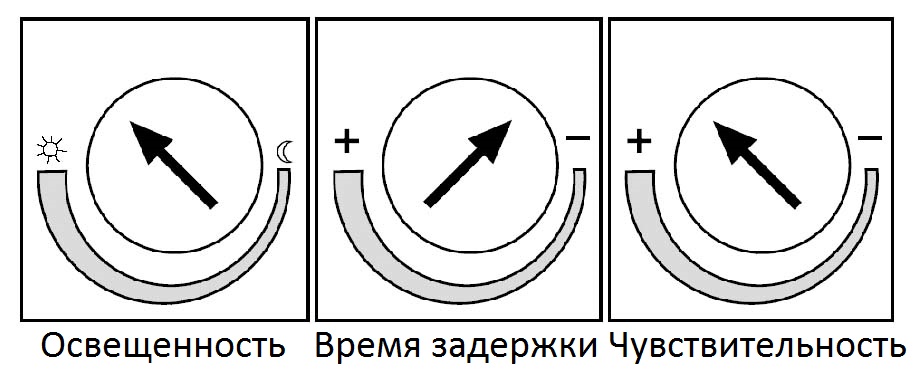

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Характеристики датчиков движения

В зависимости от чувствительности пиродетекторов изменяется зона охвата устройства (радиус действия). Это минимально возможное расстояние до движущегося предмета, на котором происходит срабатывание. Этот параметр необходимо учитывать при покупке устройства, для чего измеряется глубина контролируемой территории.

Следующий параметр, который учитывается при выборе датчика, это угол обнаружения в горизонтальной плоскости. Он варьируется в пределах 60 – 360 градусов. Для коридоров и небольших помещений достаточно иметь датчик движения с небольшим углом обнаружения. Для контроля уличных территорий целесообразнее применять устройства с большими значениями углов обзора.

В вертикальной плоскости зрение сенсора тоже ограничено. Он реагирует на объекты в довольно узком секторе: 15-20 градусов. Это нужно учитывать при выборе высоты установки устройства. Если сенсор подвешен высоко и будет «смотреть» на мир под большим углом, неизбежно появление мертвых зон вблизи и вдали от него. Несмотря на то, что чувствительность позволяет реагировать на движение на таком расстоянии, датчик срабатывать не будет.

Время до отключения сигнала на выходе после срабатывания может регулироваться пользователем в определенном диапазоне. Для этого на корпусе датчике предусматривают соответствующий орган управления, а в паспорте – указывают диапазон изменения времени. Но оно может быть и фиксированным, тогда его величину указывают на корпусе или в паспорте устройства.

Дополнительно у датчика движения может регулироваться и его чувствительность. Так можно уменьшить его радиус действия или отстроить от срабатывания от мелких объектов (собак, кошек).

Для использования в схемах управления освещения применяют специализированные датчики движения. Они снабжены фотоэлементом, регистрирующим освещенность территории. В самом деле: зачем включать свет днем, насколько бы интенсивное движение вокруг не происходило? Эти датчики могут иметь дополнительную регулировку величины освещенности, при которой реакция на движение будет передаваться на выходное реле.

Конструктивно датчики движения различаются по степени защиты от попадания влаги и пыли внутрь корпуса (IP20 – для помещений, IP55 – для монтажа на улице). А также по способу установки: поворотные, угловые, настенные.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора – освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Как избежать ложного срабатывания

Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:

1. Не размещайте датчики возле деревьев или устройств нагрева.
2. Разрывайте всегда только фазу.
3. Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
4. Крепите изделие с учетом типа (настенный, потолочный).
5. Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
6. Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.

Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

Датчики движения для автоматического включения и выключения света бывают:

1. Акустические.
2. Инфракрасные.
3. Ультразвуковые.
4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.
