Основные причины для замены патрона
Выход из строя патрона довольно распространен не только в китайских изделиях, но и в более дорогих и качественных светильниках. Это может случиться не только из-за заводского брака в изделии, но и стать последствием особенности конструкции светильника.
От высокой температуры внутри плафона, патрон деформировался. Такой патрон необходимо заменить
Например, в закрытом светильнике температура внутри стеклянной колбы очень высока, что приводит к быстрому выходу из строя не только лампы, но и патрона, также могут расплавиться питающие провода. В советских люстрах или светильниках этот элемент может рассыпаться просто «от старости», выработав свой ресурс.
В таких случаях, чтобы вернуть работоспособность светильника, нужно поменять патрон, что вполне можно выполнить самостоятельно.
Кроме этого, частой причиной для замены патронов в люстре служит желание перейти на более современные и экономные светодиодные источники света. Такие лампы чаще всего выпускают с маленьким цоколем стандарта E14 и к обычному патрону они не подходят.
Устройство патрона
В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.
Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.
За токоподводящие провода
На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.
Устройство за токоподводящие провода
На трубке
Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.
Устройство на трубке
Втулкой
Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14
Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели
Крепежная резьба разная, поэтому стандартов не существует
Крепежная резьба разная, поэтому стандартов не существует.
Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу
Устройство втулкой
Устройство втулкой
С безвинтовыми контактными зажимами
Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.
Устройство с безвинтовыми контактными зажимами
Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.
Как подключить розетку к электрическому патрону
На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.
Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.
Назначение патрона
Виды электрических патронов
Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.
Патроны используются для любых типов ламп
Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится. Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры
Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.
Штырьковый цоколь — G
Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.
| Тип | Расстояние между контактами, мм |
| G4 GU4 GY4 | 4 |
| G5 | 5 |
| G5.3 GU5.3 GX5.3 | 5.3 |
| GY6.35 | 6.35 |
| G9 | 9 |
| GZ10 | 10 |
| G13 | 13 |
| G53 GU53 GX53 | 53 |
Примечание: буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Отдельно стоит сказать о цоколях G23 и G24, внутри которых расположен стартер:
У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном:
В люминесцентных кольцевых лампах используется цоколь типа G10q:
Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей — 2G11, 2G10, 2G13:
Виды патронов
Конструктивно различают несколько их видов по способу крепления лампочек:
- Винтовые с резьбой (лампа накаливания закручивается внутрь). Применяются для стандартных ламп накаливания.
- Штырьковые (крепление осуществляется посредством крепежных лапок или штырьков, расположенных на внешней поверхности изделия). Используются для люминесцентных, галогенных и светодиодных ламп.
Материалом, служащим для изготовления корпуса выступает:
Керамика. Изделия из данного материала обладают устойчивостью к высокой температуре нагрева. Следует заметить, что при длительной эксплуатации от воздействия температуры происходит склеивание гильзы с цоколем вследствие чего, при замене лампы гильза отвинчивается вместе с ней. Стоимость их довольна высока.
- Термостойкая пластмасса. Изделия предназначены для ламп накаливания мощностью не более 60 Вт. Следственно, использование ламп мощностью, превышающей максимальное значение, приводит к перегреву патрона с последующей его деформацией. В процессе использования зачастую изменяют первоначальный цвет. Имеют небольшой срок эксплуатации (вследствие длительного воздействия высокой температуры). Невысокая цена.
Принцип работы всех патронов идентичен, отличия составляют лишь размеры и конструкция. Все изделия рассчитаны на эксплуатацию в электросети 220В.
Различают следующие их типы (для обозначения применяется значение «Е» с цифрой, где цифра соответствует диаметру гильзы):
- Е5 и Е10. Используются редко вследствие потребления немалого количества тока с незначительной отдачей света.
- Е14. Изделие небольшого размера, применяется с декоративными лампами, так называемыми «миньонами», идентичного диаметра. Их мощность не превышает 60 Вт.
- Е27. Наиболее используемый резьбовой патрон, предназначенный для применения с обычными, энергосберегающими люминесцентными, светодиодными и галогенными лампами.
- Е40. Данный тип предназначен для уличного освещения, где применяются мощные лампы больших размеров.
Проверка работы
После крепления люстры на потолок в патрон вкручивается лампа и подается электрический ток. Если работа по замене выполнена правильно и все контакты соединены, то лампа накалится.
Если же после замены изделия обнаружены какие-либо неполадки (мигание лампы или же ее перегорание), следует найти их причины. Как вариант – это может быть неправильное подсоединение токоподводящих проводов.
- Выполнять замену, не обесточив помещение , категорически запрещено, зачастую это приводит к трагическим последствиям.
- В случае обнаружения неполадок в основной необходимо произвести полную или частичную ее замену.
- Иногда патроны изначально имеют отводные провода, поэтому при соединении различного вида провода , например, в качестве основного, выступает алюминий, а от осветительного прибора идет медь, для подсоединения целесообразно использовать специальные клеммники. Если таковых нет – провода следует соединить, скрутить и покрыть изоляционной лентой.
- Прежде чем снять люстру, следует запомнить или зарисовать схему подключения , что исключит возможность неправильного подсоединения.
- Если причиной снятия потолочного светильника является вышедший из лада патрон, можно попробовать его отремонтировать. Зачастую латунные пластины отходят, окисляются или ржавеют. В таком случае их можно очистить шлифовальной шкуркой. Также следует осмотреть контактные крепежные детали, находящиеся под керамической вставкой. При необходимости их подчищают и подкручивают. После тщательного осмотра патрон собирают и вкручивают в него лампу, конца проводов светильника помещают в переноску. Результатом правильно проведенного ремонта будет излучение света лампой.
- Подчас лампу накаливания из патрона извлечь не представляется возможным – цоколь заклинивает, и при отвинчивании лампы извлекается лишь стеклянная колба. Чтобы в дальнейшем патрон можно было использовать в других люстрах, необходимо отвинтить цилиндрический элемент корпуса изделия, удерживая его за нижнюю часть. Если эти манипуляции не дают положительного результата, цоколь разрешается выкрутить посредством плоскогубцев, взяв его край и провернув в патроне.
Лампочка вкручивается в специальное устройство — патрон, предназначенный для светильника, через него контактирует с электрическим током. Непосредственно к патрону подводится электрический кабель от электросети. Все декоративные элементы, входящие в конструкцию осветительного прибора, также фиксируются к нему.
В этой статье:
Оглавление
Патроны винтовые Устройство и принцип работы электрического винтового патрона Керамический патрон Патроны из пластика Карболитовые патроны Патроны для штырьковых цоколей G Патроны для люминесцентных ламп Патроны G5 Патроны G13 Сдвоенные патроны 2 G13 Патроны для галогеновых ламп Когда-то давным-давно, кто-то очень умный сказал: «Да, будет свет!» И стал свет. И с тех пор без света нам никуда. Особенно в России, где в декабре день длится всего несколько часов. Но слава Богу, живем мы в двадцать первом веке и у нас в распоряжении масса устройств, которые дарят нам хоть и искусственный, но такой нужный и приятный свет. А какое самое простое из этих устройств? Да, конечно, лампочка! А куда обыкновенно вставляется лампочка? Лампочка, как всем известно, вставляется в патрон. Вот об этих самых патронах мы сейчас и поговорим.
Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет. Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.

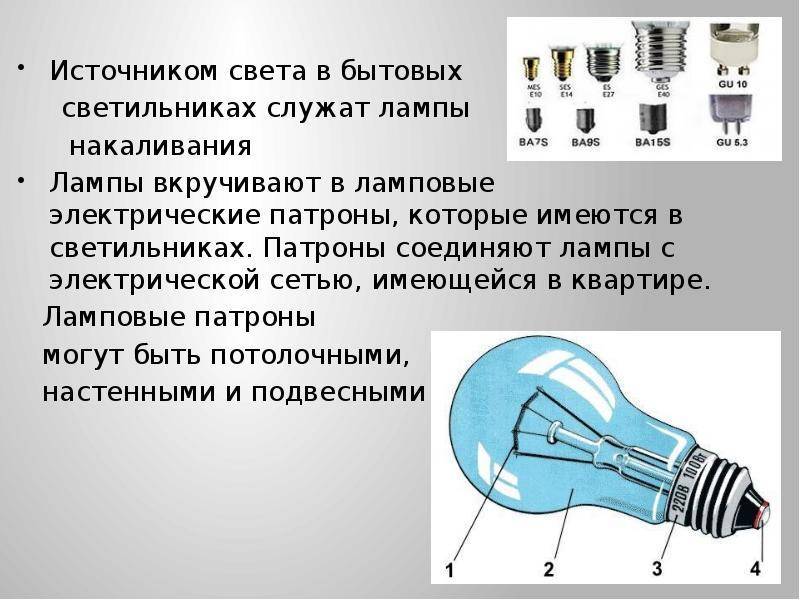

Рисунок 1. Электрические патроны
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Особенности цоколя e27
Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.
В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:
- маленький стандарт Е14 имеет 14 миллиметров в диаметре;
- диаметр Е27, как уже указывалось, достигает 27 миллиметров;
- в устройстве Е40 диаметр резьбы составляет 40 миллиметров.
Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).
Конструкция
Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.
Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.
Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.
Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.
220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.
Размер и характеристики
На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.
Маркировка изделий
Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.
Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.
Лампочки с маркировкой цоколя Е27 могут различаться по мощности:
Из каких частей состоит патрон
Он является сборной конструкцией, состоящей из нескольких частей. Внутри корпуса находятся еще сердечник, зажим винтового типа, прижимной контакт и резьба, по которой закручивается лампочка.
Схематическое изображение конструкции.
Сердечник
Для его производства обычно используют керамику, пластик или карболит. Эти материалы позволяют работать лампам, но при этом затраты электричества остаются минимальными. В зависимости от конструкции патрона могут различаться размеры сердечника, его формы.
Винтовой зажим
Его основная функция – обеспечение соединения проводниковых и клеммных деталей. Они есть в лампах с маркировкой O, U, C. В конструкции новых моделей клеммы могут быть расположены снаружи.
Прижимной контакт
Прижимным называют тот контакт, который прижимается к металлу или полупроводнику. Его производят из латуни. У некоторых изделий может быть два или четыре вставных контакта, в других их функцию выполняет одна спираль.
Резьба
Является необходимым элементом в конструкции, но также бывает разной. Есть резьбы, предназначенные специально для использования в промышленных помещениях, а есть и бытовые варианты. Существуют модели и для наружной установки, они не боятся снега, дождей и способны работать в сложных условиях.
Резьбовое соединение.
Корпус
Современные модели корпусов патронов делают из керамики. Этот материал способен выдержать высокие температуры, при этом он не плавится, не деформируется и не разбивается. Также современные варианты имеют неразборную конструкцию со встроенной резьбой.
Модель типа E27 из карболита.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Основные выводы
Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
керамические
пластиковые самозажимные
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
донышко
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон
А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
