Шаг 2 – Штробление гипса
Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.
Тут ничего сложного нет – установите сверло коронки по центру крестика и аккуратно сверлите гипс. Вся технология врезки подробно рассмотрена на видео примере, с которым мы и рекомендуем Вам ознакомиться.
Обзор возможных ошибок и советы по монтажу
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Фреза для гипсокартона
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.
Выводим провода наружу
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.
Подрозетник
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Подрозетники в гипсокартонной стене
Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
Закрепляем розетку
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
Установка выключателя
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Фреза для гипсокартона
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.
Выводим провода наружу
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.
Подрозетник
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.

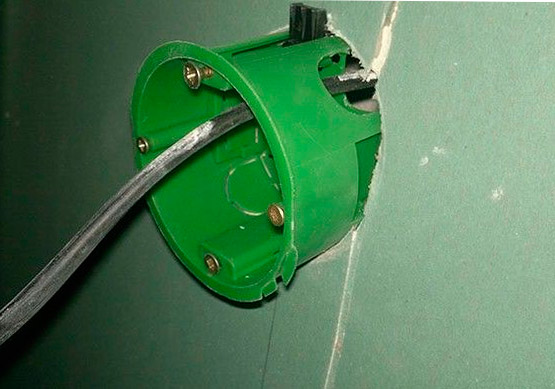

- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Подрозетники в гипсокартонной стене
Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
Закрепляем розетку
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
Установка выключателя
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.
Описание процесса установки
Выбор расположения розеток и выключателей на стенах
При выборе места под выключатель и розетки в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.
Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.
- Рекомендованная высота розеток от пола – 30 см.
- Рекомендованная высота розетки над кухонной столешницей – 120 см.
- Рекомендованная высота розетки для стиральной машины 1 метр.
- Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).
Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).
Советы как установить розетки в стену из гипсокартона своими руками видео
Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.
Производители
Планируя установку розетки в гипсокартонной стене важнее всего позаботиться о безопасности всей конструкции и самого жилого помещения. В связи с тем, что ГКЛ являются горючим материалом, то нужно максимально внимательно подбирать для него внутреннее оборудование, подрозетники и провода.
Для получения должного результата лучше всего покупать детали известных фирм, одной из которых является Schneider Electric.
Продукция Schneider Electric является одним из лучших подрезетников, который устанавливают в гипсокартон. Он обладает степенью пылевлагозащиты IP20. Такие коробки имеют уникальную конструкцию, что облегчает ее монтаж. Материалы обладают высоким качеством, потому срок службы очень большой.
Система крепления к стене изнутри представляет собой специальные монтажные лапки, в которых есть винт со специальной резьбой. Такое нововведение позволяет сделать установку максимально быстрой.
Особенностью коробки является и наличие четырех выступов, которые в момент монтажа и после него не дают ей проворачиваться. Точки крепления находятся на стандартном расстоянии в 60 мм.
Есть еще такие именитые производители, как Hegel, Legrand, Gusi. Можно попробовать и изделия других компаний, однако надежность продукции никто гарантировать не будет.
3 варианта установить подрозетник в перегородку
Вариант 1. Классический
Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.
ustanovka podrozetnika v peregorodku gipsokartona foto8
В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.
- В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
- Перед установкой распоры ослабляют;
- В коробке ломается перфорация и в коробку заводят кабели электропроводки;
- Коробка вставляется в сделанное отверстие;
- Винты распоров закручиваются;
- Конец кабелей подрезается на 15 см.
Читать статью: Как установить розетку на гипоскартон
Вариант 2. На этапе монтажа
На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.
ustanovka podrozetnika v peregorodku gipsokartona foto9
Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

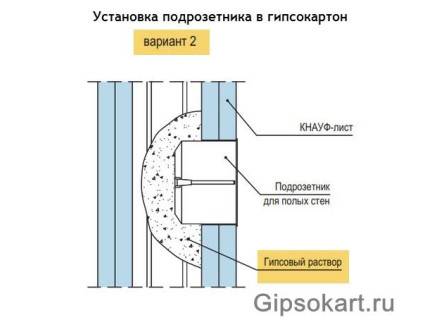

Вариант 3. Защищенный
Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.
ustanovka podrozetnika v peregorodku gipsokartona foto10
Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.
Читать статью: Как быстро установить выключатель на гипсокартон
Как установить штепсельную розетку на гипсокартон
А. Земсков утверждает, что установка розеток в гипсокартоне пройдёт без сложностей, если применять маленькую хитрость: с оборотной стороны шурупы укрепляются небольшими кусочками пластика. Уже приводили в обзорах фото изъятых шторок, а теперь дополняем снимком, где представлены пригодные для подобных целей предметы. Это, прежде всего, пластмассовые крышки, карты скидок различных магазинов и банковские, SIM карты телефонов и прочие подобные вещи.
Обратите внимание, что по правилам в детской ставятся розетки со шторками. В этой связи нужно знать две вещи:
- Перед установкой розетки в гипсокартон либо деревянную стену детской убедитесь в наличии шторки, защищающей гнезда, пока отсутствует вилка.
- Не покупайте дешёвые штепсельные розетки, ведь шторки все равно придётся выломать. Здесь ПИБ не придерется: номинально все сделано по правилам, а пользоваться штепсельными розетками не обязательно.
Необходимые детали для монтажа
Из сказанного понятно, что на кухне экономически выгодна установка блока розеток. За малым исключением – плита потребляет слишком много энергии, и выше указано, что подобную точку раздачи нельзя компоновать с чем-либо. В прочих случаях допускается ставить двойные, тройные розетки и монтировать в ряд. Не забудьте проверить землю в розетке на кухне и в санузле, от этого зависит правильная работа УЗО (либо дифференциального автомата). Провод для боковых клемм проводится от щитка либо берётся из домового контура (вкопан ниже подвала).
По общим рекомендациям скажем, что розетка скрытой установки не требует заделки подрозетника в гипсокартон и отдельно это не регламентируется. Впрочем, могли пропустить юридические нюансы, попробуйте найти информацию самостоятельно. Розетки наружной установки монтируются обычно. Но имеется тонкость. В законе оговорено, что скрытая электропроводка (за лицом) проводится для встраиваемых розеток. Но там фигурируют слова «как правило» и «утопленное состояние». Последнее касается розеток. Поэтому тезис трактуется двояко.
Что касается методики крепления, для наружной установки придётся заранее налепить на лист корпус. А лицевая часть ставится после оклейки обоями, покраски. Разумеется, во время отделки питание отключается от точки, а токонесущая часть оклеивается малярной лентой. Когда встанет вопрос о починке розетки, установленную подобным образом, могут возникнуть сложности. С данной точки зрения, отделка сайдингом (вагонкой) смотрится привлекательнее, ведь подвергается частичной разборке без ущерба. Следовательно, стоимость установки розетки и выключателя снижается.
Показали, как укрепить розетку в стене, намекнули, что допустимо закрепление на стену, а потом сделать вырез в гипсокартоне. Но существует большое число требований по размещению. Добавим, что подрозетник может фигурировать в прайсах как установочная коробка, но может не понадобиться. Порекомендовали бы найти декоративный наличник для защиты обоев либо краски возле расположения электрики.
Подготовка к прокладке кабеля
Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.
- По выравниваемой стене.
- Внутри гипсокартонной перегородки.
По стене
В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.
При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей
Обратите внимание, что необходимо будет учесть место выхода концов провода
Здесь важно, чтобы они не попали под металлический прямой подвес
Внутри перегородки
Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:
- Возводится каркас из металлических профилей.
- С одной стороны он закрывается ГКЛ листами.
- Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
- Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.
- Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.
При монтаже проводов необходимо обратить внимание на контур укладки кабеля
Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа
Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.
И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.
Подрозетники для гипсокартона
Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.
Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.
Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона
Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона
На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.
ustanovka podrozetnika v peregorodku gipsokartona foto1
ustanovka podrozetnika v peregorodku gipsokartona foto5
На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.
ustanovka podrozetnika v peregorodku gipsokartona foto3

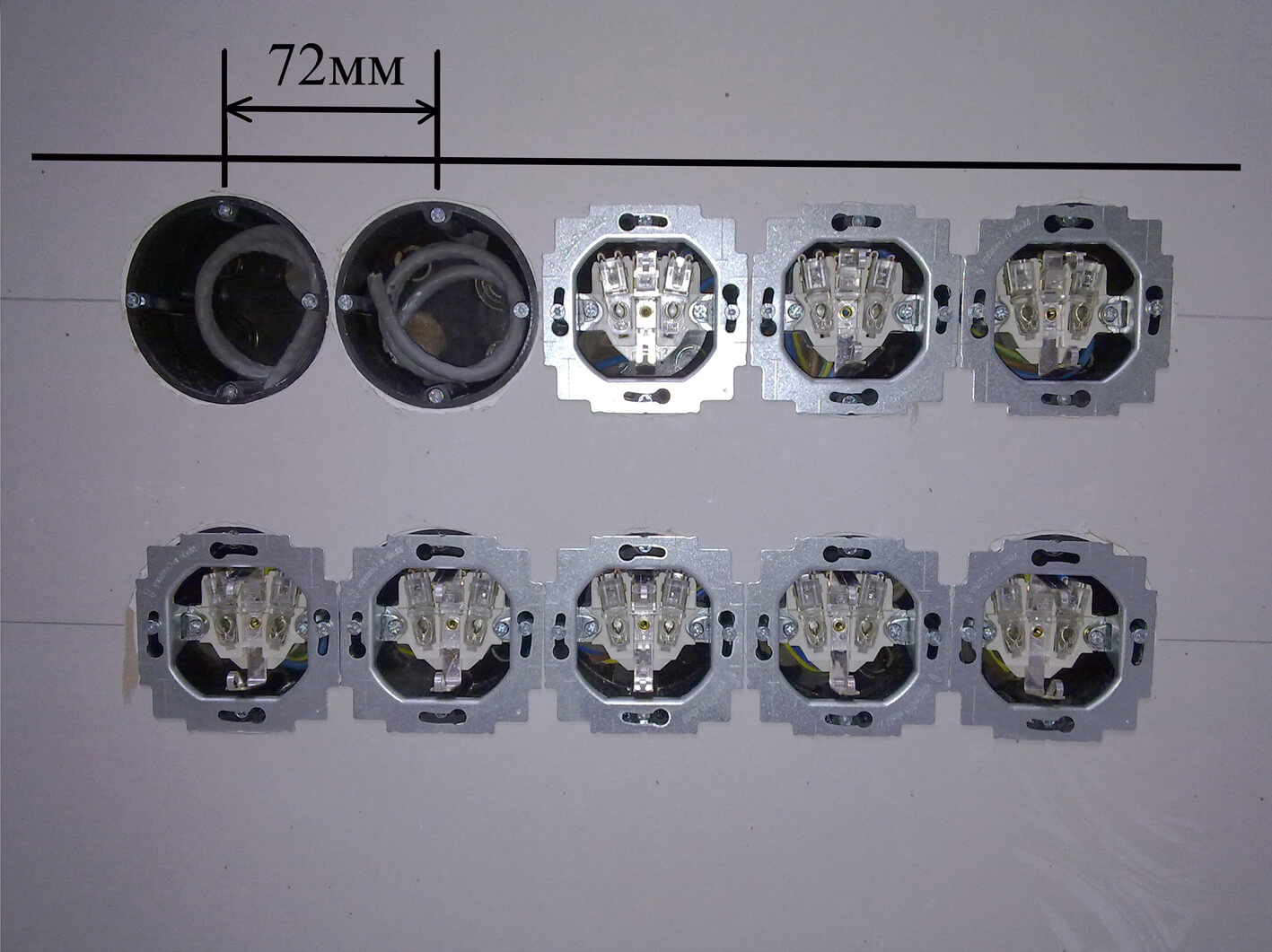

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.
ustanovka podrozetnika v peregorodku gipsokartona foto7
Монтаж розеток и выключателей
Вырезаем отверстия для подрозетников в гипсокартоне
Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек». Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм .
У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.
Дальнейшая процедура довольно проста: упираем центрирующее сверло в нанесённые нами отметки, и аккуратно высверливаем коронкой четыре отверстия.
Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку
Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.
Установка розетки
Установка розетки в гипсокартон
Монтаж розеток в гипсокартон проводится по следующему алгоритму:
- Проделывание отверстия для розетки или блока электророзеток и подрозетника. Предварительно делается карандашная разметка на месте фиксации. Затем с помощью дрели просверливается нужное отверстие.
- Далее последовательность действий зависит от техники установки. Если кабель уже зафиксирован в стене, к проводам нужно подключить розетку и установить в стену. Если провода еще не проложены, надо делать в гипсокартоне штробы. В них укладывается провод в гофрированной трубке или кабель-канале и фиксируется специальным строительным составом (например, алебастром). Концы электропроводки выводятся в места установки розетки.
- Монтаж подрозетника. На задней поверхности стакана прорезается отверстие для проводов. Из проделанного отверстия выводятся провода и прокладываются через стакан. Затем подрозетник нужно поставить и закрепить в гипсокартоне с помощью зажимных лапок. Лапки регулируются двумя нижними винтами.
- Первичная отделка. Нужно зашпаклевать стену и дождаться высыхания слоя.
- Монтаж розетки. К точке питания подключаются обесточенные провода. Предварительно с помощью индикатора нужно убедиться, что напряжение на жилах отсутствует. Затем к соответствующим контактам подключаются фаза (черный, красный, коричневый провод), ноль (голубой провод) и заземление (желто-зеленый). Жилы зачищаются, вставляются в клеммы и закрепляются винтами. Провода нужно крепко затянуть, чтобы контакт не ослаб. После этого розетку надо поставить в стакан и крепить с помощью верхних винтов.
Накладные модели проще устанавливать. Для них не требуется прорезать стену – достаточно лишь закрепить прибор с помощью фиксаторов к поверхности гипсокартона. Использование накладных моделей может нарушить эстетический внешний вид помещения. Устройства массивные, провода прокладываются прямо по стене. Но даже с такими розетками можно создать оригинальный интерьер – например, в комнате в стиле лофт, ретро или стим-панк. Но тогда обязательно должны использоваться огнестойкие провода в негорючей изоляции. Кабели фиксируются с помощью специальных клипс, а розетка прикручивается винтами
Важное достоинство таких электророзеток – их мобильность. Их можно закреплять в любом месте
Подключение розеток шлейфом
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
категорически нельзя
можно в отдельных случаях
можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.
Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Установка подрозетника
Подрозетник изготовляется в виде пластмассового стакана, который нужно установить и закрепить в готовом отверстии в гипсокартоне.
Подрозетник для гипсокартона имеет четыре винта. Два предназначены для его крепления к гипсокартону и два для крепления снаружи накладки из металла.
Установка подрозетника производится в следующей последовательности:
- Перед установкой подрозетника на место необходимо пропустить провода через отверстие на его дне. Если устанавливаются несколько точек – нужно к ним повести питание, используя соединение шлейфом. При таком соединении от первого подрозетника отрезки проводов пропускаются ко второму, от второго к третьему и т. д.
- Несмотря на простоту соединения шлейфом существует опасность чрезмерного нагрева контактов первой розетки из-за того что по ним проходит суммарная нагрузка всех остальных точек. Поэтому опытные электрики предпочитают выполнять подключения через сизы – пластмассовые колпачки с внутренней конусной резьбой, предназначенные для изолирования скруток.
- Используя сизы фазный провод скручивается с несколькими проводами по количеству подключаемых розеток. Такую же скрутку можно сделать и на нулевом проводе, но поскольку он не так сильно подвержен нагреву его можно пустить шлейфом.
Так как провода в течении эксплуатации могут подгореть или надломиться обязательно нужно оставлять запас по длине не менее 10 см.
С помощью уровня подрозетник выставляется горизонтально и закрепляется лапками зажимов на гипсокартоне. При этом нужно следить за тем, чтобы он не пережимал провода.
Иногда случается что расстояние от стены до гипсокартона меньше высоты стандартного стакана подрозетника. Тогда в материале стены, при помощи перфоратора или долота по бетону, нужно сделать углубление соответствующей глубины. Подготовить углубление можно и до обшивки, но тогда придётся с ювелирной точностью определять его местоположение.
Устанавливаем подрозетники
После вырезания отверстий готовим инструмент электрика и устанавливаем подрозетники. Но перед этим в них необходимо проделать отверстие для протяжки проводки.
Далее протягиваем провод через монтажную коробку, ставим ее в отверстие и фиксируем при помощи лапок.
Но здесь есть некоторые нюансы, касающиеся конструкции подрозетников.
В одних видах коробок паз, по которому перемещается лапка, имеет плавный переход.
В крайнем положении (возле дна подрозетника) лапка получается полностью утопленной в паз.
Но по мере перемещения (при закручивании винта) из-за перехода она начинает выступать над корпусом, что и позволяет зафиксировать подрозетник (с внесшей стороны упором выступает кайма по окружности корпуса, а с внутренней – лапка, прижимаемая к листу винтом).
Закрепить такой подрозетник несложно – устанавливаем его в отверстие и фиксируем. При этом положение лапок роли не играет.
Второй тип коробок отличается тем, что паз у него ровный по всей длине. Но чтоб при установке подрозетника в отверстие лапки не мешали, для них предусмотрены специальные ниши, в которые они прячутся (проворачиваясь на винте).
Такой подрозетник монтируется так: следим, чтобы обе лапки были в нишах и устанавливаем его в отверстие.
Затем, проворачиваем коробку так, чтобы винты лапок располагались вертикально.
При этом лапка нижнего винта выйдет из своей ниши (будет выступать над корпусом).
Если ее немного подтянуть винтом, то изменить свое положение она уже не сможет.
Чтобы вытянуть вторую лапку из ниши, проворачиваем подрозетник на 180 град., чтобы верхний винт оказался внизу.
А далее уже притягиваем обе лапки, фиксируя коробку. Но отметим, что не стоит сразу полностью зажимать лапки, лучше их оставить пока недотянутыми (чтобы можно было проворачивать коробку).
Что такое подрозетник
Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.
Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

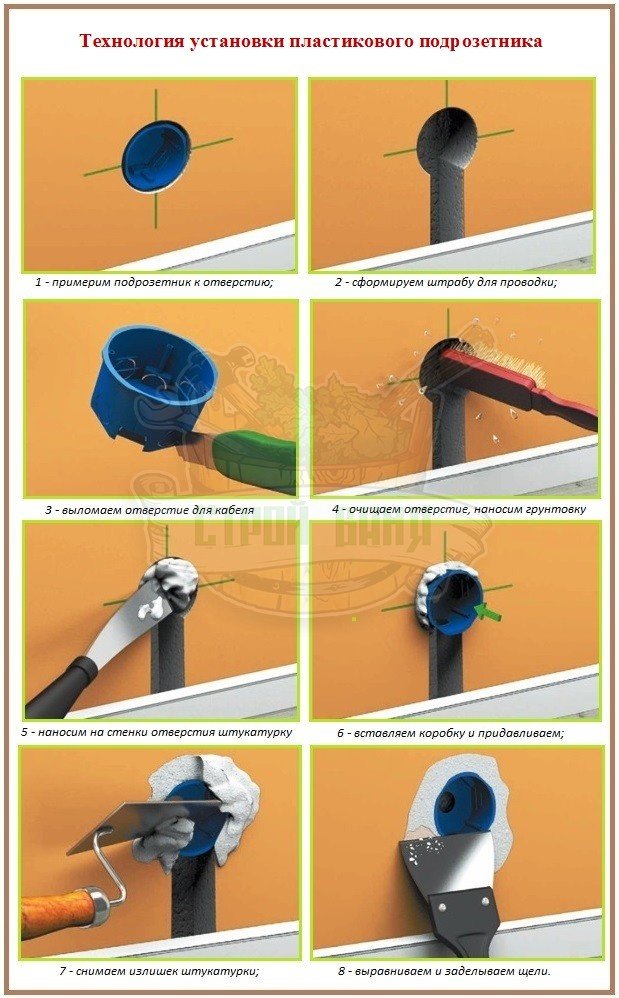

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.
