Последовательность подключения кондиционера своими руками
Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.
Последовательность подключения кондиционера своими руками
В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.
Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.
В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
https://youtube.com/watch?v=lW7wjQICPOM%3F
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Требования
Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.
Подключение кондиционера к электросети выполняют двумя основными способами:
- Путем прямого подключения к системе электроснабжения через розетку;
- Посредством прокладки выделенной линии к электрическому щитку.
Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.
Обзор конструкции внутреннего блока, установка кондиционера: схема и строение
Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера. Кроме этого, большое значение имеет размер внутреннего блока кондиционера
Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см
Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

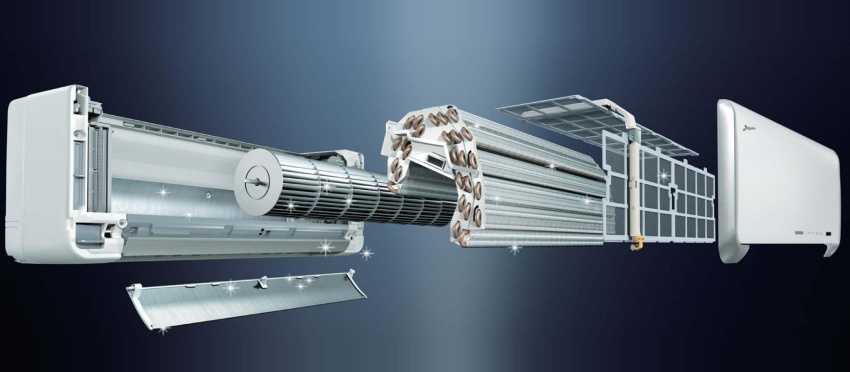

Внутренний блок состоит из следующих компонентов:
- передней панели;
- фильтров грубой и тонкой очистки;
- испарителя;
- вентилятора;
- горизонтальных и вертикальных жалюзи;
- индикаторной панели;
- платы управления;
- поддона для сбора конденсата;
- штуцерных соединений.
Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.
Система кондиционера обязательно должна вписываться в дизайн интерьера
Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.
Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.
В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.
Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов
Порядок установки внутреннего блока
Внутри помещения выполняется установка соответствующего блока и прокладка магистрали
Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более
Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.
Выбираем место установки
Проложите магистраль от внешнего блока системы кондиционирования до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.
Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.
Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.
Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека
Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.
После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация. Для откачки воздуха и воды используется специальное оборудование.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке
Так, для внутреннего блока необходимо соблюдать следующие параметры:
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Механизм внедрения прибора в уже существующую систему питания
Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.
Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).
Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:
- для силы тока менее 18А сечение должно составлять 1,5 мм2
- 18-25А – 2,5мм2.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.
Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.
Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.
Любого рода сплит – система сконструирована из двух блоков:
- внешнего (прикрепляется на стену снаружи)
- внутреннего (размещается в самом помещении)
Монтаж системы проводится в таком закономерном порядке:
- в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
- внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
- внутренний блок устанавливается в квартире
- фреоновая магистраль соединяет обе части устройства между собой
- прокладка электропроводов
- следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы
Основные этапы
Рассмотрим установку стандартного двухблочного кондиционирующего агрегата. С внутренним модулем проблем не будет никаких. Для начала определитесь с местом локализации своего устройства. Идеальный вариант – верхняя или нижняя область простенка сбоку под балконом или окном. Главным критерием в выборе места должна стать возможность сохранения доступа для осуществления техосмотра и ремонта.
Подготовка
Схема установки кондиционера на вентилируемый фасад элементарна в исполнении. Для начала следует выполнить разметку под монтаж, установить кронштейны для опоры. Нивелиром отмечают верхнюю вертикальную линию, затем перпендикулярно ей горизонтальную. Точка пересечения этих отрезков будет местом монтажа первого кронштейна. После выполнения разметки приступают к бурению. Перфоратором следует сделать отверстия чуть меньше, чем диаметр анкеров.
После соответствующей подготовки следует пробурить сквозное отверстие диаметром 8-10 см. Через это отверстие будет проходить медная трубка, электропровода. Следует аккуратно зачистить лузу от сколов. Если здание кирпичное, лучше бить отверстие в межшовном пространстве. Если предполагается атипичное крепление, на лоджиях вместо анкеров применяют шпильки.
Этап установки
После того как все подготовительные этапы пройдены, следует установить в стену кронштейны. Анкера нужно закрутить на максимальную глубину. Перед заключительной фиксацией необходимо проверить горизонтальную и вертикальную оси установки.
Далее следует закрепление модуля. Оптимальное расстояние от радиаторной крышки до стены должно составлять 8-10 см. После проверки соответствия этих параметров модуль следует зафиксировать на кронштейнах посредством оцинкованных болтов. Все время нужно следить за пространственной ориентацией кондиционера. Неправильное положение агрегата может быть причиной быстрой поломки или неправильной работы системы.
Монтаж внутреннего модуля
Залог эффективного функционирования всего устройства – монтаж внутреннего модуля на самом близком расстоянии от внешнего. Лучше заранее продумать расположение обоих. Внутренний короб не должен быть повернут областью, охлаждающей воздух, в сторону спального места или зоны отдыха. Также он не должен находиться в непосредственной близости от нагревательных приборов, штор, жалюзи.
Проделав сквозное отверстие, нужно проштробить стену и в нее спрятать медную трубку и электрический провод. На отмеченный участок можно монтировать пластину для крепления и устанавливать внутренний модуль.
Кондиционер на вентилируемом фасаде
Монтаж провода
Системы кондиционирования нуждаются в прокладывании отдельной электрической линии. Для подключения кондиционирующего агрегата стоит вывести отдельный узел и подключить автоматический выключатель. В инструкции по эксплуатации и установке подробно описывается схема подключения электрического узла.
Завершение работы
После окончания всех монтажных работ следует тщательно заделать все отверстия в стенах при помощи монтажной пены. После высыхания ее излишек нужно срезать при помощи канцелярского ножа. Штробу следует закрыть при помощи строительного раствора.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Где бурить отверстие под магистраль
С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.
Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.
Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.
Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.
Профессиональные монтажники уже давно используют для этого дела строительный пылесос.
Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.
Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.
Ошибка №1
Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.
В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.
Ошибка №2
Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.
Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.
В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.
При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.
Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.
Принцип работы кондиционера, сплит-системы
Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое устройство состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.
Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.
В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.
Эффективность и продолжительность функционирования кондиционера дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.
Функциональная схема работы климатического прибора
Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.
От соблюдения базовых рекомендаций, указанных выше, зависит комфорт микроклимата в доме и бесперебойное функционирование климатического аппарата.
Это интересно: Расчет площади воздуховодов и фасонных изделий — разные способы
Схема холодильного контура
Ниже размещена схема холодильного контура кондиционера.
Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.
Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.
Heat exchanger — теплообменник,
- outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
- indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру
Expansion valve — расширительный вентиль
По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.
В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.
2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто
3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.
4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева
Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).
Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.
Muffler — глушитель
Стрелками указано направление движения фреона по контуру:
- сплошной стрелкой — в режиме охлаждения
- пунктирной стрелкой — в режиме нагрева
Также в более сложных и совершенных кондиционерах устанавливают:
- датчики давления
- отделители жидкого хладагента
- линии перепуска
- системы инжекции (впрыска) в компрессор
- маслоотделители
Основные правила установки и подключения кондиционера
Установка и подключение домашнего кондиционера своими руками требует соблюдения ряда требований.
Правила монтажа наружного блока
Модуль оборудован следующим образом:
- Проверка на прочность балкона или фасада: в 2 раза больше оборудования, весом от 10-15 до 40 кг.
- Осмотр кронштейнов на внешнем утеплителе — он должен быть скрыт в материале стены.
- Укладка уплотнителя на вентилируемый фасад или стены из газобетона.
- Учет шума оборудования: максимально допустимый уровень от 25 до 30 дБ.
- Проверяйте дисбаланс на каждом этапе установки, чтобы избежать утечки хладагента.
- Установка в защищенном от ветра месте с навесом, устойчивым к атмосферным воздействиям.
- Соблюдение удаленности от трассы 15-20 см, если техника расположена на крыше.
- Подключение трубы для сбора конденсата к канализации.
Важно! Расстояние от наружного блока до поверхности стены должно быть не менее 10 см
Правила по монтажу внутреннего блока
В помещении устанавливается второй модуль и проложена магистраль:
- Подключение к сети с организацией индивидуальной линии — потребляемая мощность кондиционера 2 кВт.
- Укладка сетки внешними (скрытая в коробке) или внутренними (скрытыми в стене) способами.
- Сохраняйте расстояние между блоками до 6 м для эффективной работы объекта.
- Снятие бытовой техники, штор с устройства 3м.
- Кондиционер не ставят над батареями отопления и мебелью.
- Соблюдайте расстояние от блока до потолка 20-25 см.
Важно! Внутренний блок монтируется на стене или потолке
