Штробление стен под проводку разными методами своими руками

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

  1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
  2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
  3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
  4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
  1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
  2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
  3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

  1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
  2. Размещайте штробы без пересечения друг с другом.
  3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
  4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
  5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Способы устройства штробы под электропроводку

Существует несколько способов устройства штробы, каждый из них имеет свои плюсы и минусы.

1.1 Штробление с использованием специального инструмента:

Для устройства штробы профессионалы используют штроборез

Это очень удобный инструмент, который позволяет выполнять большие объёмы работ в короткие сроки, но самое важное, на мой взгляд, это то, что им можно работать практически без пыли. К профессиональному штроборезу можно подсоединить промышленный пылесос, что позволяет сохранить чистоту в помещении

Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента. Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька.

1.2 Штробление с использованием УШМ и перфоратора:

УШМ – угловая шлифовальная машинка или просто «болгарка». Для устройства штробы вам необходимо оснастить её специальным диском по бетону. Суть метода заключается в том, что на стене с помощью УШМ делается два параллельных пропила. Расстояние между пропилами и их глубина зависят от количества и размера кабелей, которые вы хотите проложить в стене. Например, если вы закладываете кабель ВВГ 3х2,5, то достаточно будет пропила глубиной 10 мм и расстояние между пропилами – 15 мм. Затем, когда пропилы сделаны, берём перфоратор, оснащённый насадкой-зубилом и выдалбливаем бетон (или кирпич) между пропилами, штроба готова.

На УШМ используем специальный диск

Делаем два параллельных пропила с помощью УШМ

Выдалбливаем бетон между пропилами с помощью перфоратора, оснащённого зубилом

Огромным минусом данного метода является то, что при пилении болгаркой образуется очень большое количество пыли. Если вы производите ремонт не в пустом помещении, то есть там есть мебель, то обязательно укройте её целлофаном, а всю цифровую и бытовую технику необходимо перенести в другое помещение, также на дверной проём можно повесить влажную ткань (например, старую простынь или штору), что будет препятствовать распространению пыли.

Такой метод устройства штробы очень распространён. Так как инструмент, который используется довольно легко найти. Также плюсом является то, что он относительно бесшумный, если такой термин вообще применим при устройстве штроб.

1.3 Штробление с использованием только перфоратора:

Предыдущий способ я назвал относительно бесшумным… относительно именно данного метода. Этот метод используется, если вы окончательно решили испортить отношения с соседями. Сделать штробу с помощью перфоратора можно несколькими способами:

1) Если штроба устраивается в «мягком» материале (например, красный кирпич), то штробу можно устраивать с использованием перфоратора, оснащённого зубилом в режиме «отбойного молотка»

2) Если же материал более прочный, то сначала буром просверливаем отверстия по ходу штробы, а затем соединяем эти отверстия с использованием зубила или пики. Также можно насверлить отверстия по обе стороны от штробы с интервалом 20-30 мм, а затем выдолбить бетон (или кирпич) между отверстиями, этот способ по своей сути схож с методом №2.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

  1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
  2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
  3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
  4. Заложить провода в электротехнических плинтусах.
  5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Закрепление кабелей

В специальной литературе, статьях и видеороликах интернета можно найти большое количество примеров рассказывающих, как закрепить кабель в штробе. Наиболее часто описываемыми являются варианты с использованием:

  • перфорированной полосы. Этот способ применялся в строительстве квартир по типу общежитий в 50-60 годах XX века. Для надежной фиксации электропровода применялся дюбель;
  • алюминиевой проволокой. Проволока пробивается, прикручивается в основании выштробленного канала. Провода закрепляются верхними концами проволоки и загибают их внутрь;
  • строительным гипсом. Провода прокладываются в борозде, крепление кабеля осуществляется небольшими порциями смеси. Способ достаточно неудобный для использования, ограничивается по месту применения, временными интервалами;
  • дюбель-хомутов. При этом способе крепеж электрокабелей осуществляется специальными 6 миллиметровыми хомутами. Использование этого приспособления обеспечит прочность крепления, достаточную скорость проведения монтажа.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен

Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

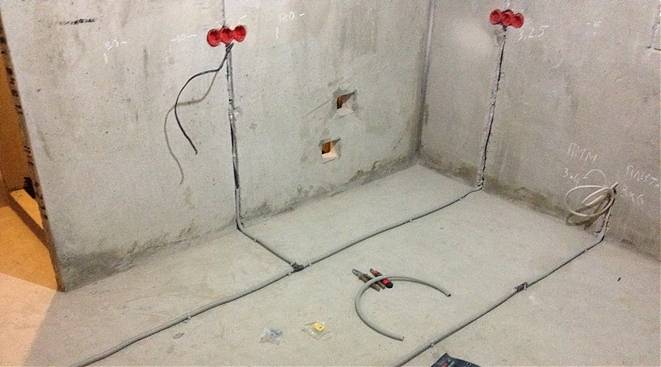

Прокладка кабеля в штробах

Вне зависимости от способа отделки стен (гипсокартон, штукатурка, фигурные обои…), кабель, в котором находится напряжение, опасное для жизни, следует прятать в капитальную стену. При постройке типовых панельных домов, у электриков вообще не болела голова по поводу проводки. В стенах заранее было организованы углубления: укладывай кабель, прихватывай алебастром, и можно штукатурить.

А как быть при строительстве нового дома? Можно заранее спроектировать маршруты прокладки кабеля, и даже вмонтировать в кирпичную кладку кабельные каналы. Это прогрессивный способ, обеспечивающий прочность и безопасность электропроводки.

Но в реальности, кабель укладывается после окончания строительства, перед чистовой отделкой стен (а зачастую и после нее). Та же ситуация, если вы купили новую мебель, и шкаф традиционно закрыл розетку.

Еще один повод переложить провода: проведение ремонта в квартире. В старых домах, кабели питания в стенах имеют алюминиевую жилу. Не то чтобы это совсем плохо, но учитывая старость проводов и новые требования ПУЭ (правил устройства электроустановок), лучше проложить другие провода, с прочной изоляцией и медным проводником. Да и стандартное расположение розеток-выключателей, мягко говоря далеко от совершенства.

Приобретение мощных электроприборов, таких, как бойлер, кондиционер, электроплита, требует прокладки силовой линии для подключения.

Особенности монтажа проводов и кабелей в штробах

Выбор надежной марки

Закрытая в стене проводка работает в условиях меньшего отвода тепла, больше нагревается. Это накладывает повышенные требования к ее выбору.

Кабель и провода с алюминиевыми жилами в современных жилых помещениях запрещено устанавливать правилами, а смонтированная ранее проводка в старых зданиях просто дорабатывает свой ресурс.

Не стоит помешать в штробы опасные марки проводов ПУНП и АППВ. Они могут стать причиной неисправностей или пожара.

Наиболее подходят для этих целей кабель марки КВВГ нг, а лучше — КВВГ нг-LS. Сокращение «нг» обозначает маркировку их защитной оболочки, как не поддерживающую горение, а «LS» — пониженные горючие свойства с малым газовыделением. Их допускается прокладывать рядом в кабельных каналах.

Способы монтажа проводки в штробе

Имеется всего два варианта размещения:

  1. стационарная установка без возможности замены в случае появления неисправности;
  2. монтаж проводки в гофре.

Первый способ

Подходит только для кабеля марок КВВГ, обладающих повышенной надежностью. Его можно просто уложить в штробу, пропитав ее грунтовкой для лучшего сцепления со шпаклевкой, и заштукатурить.

Монтаж в гофре

Специальная гибкая пластиковая защита позволяет во время эксплуатации быстро заменять поврежденный кабель. Его просто отключают с одной стороны и вытягивают с другой

Важно не забыть прикрепить к вытаскиваемому концу новую проводку. Иначе возникнут трудности с ее монтажом

Кабель ППВ с медными жилами необходимо размещать в штробе только таким способом. Его не стоит стационарно замуровывать.

Для закрепления в памяти материала статьи рекомендуем к просмотру видеоролик владельца Тихий Дима “Штробление стен штроборезом”.

Полезные товары

  • Спальный мешок
  • Универсальный ТВ пульт в виде брелка
  • Цифровой штангенциркуль

Что можно делать при штроблении и чего нельзя

Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.

Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)

Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

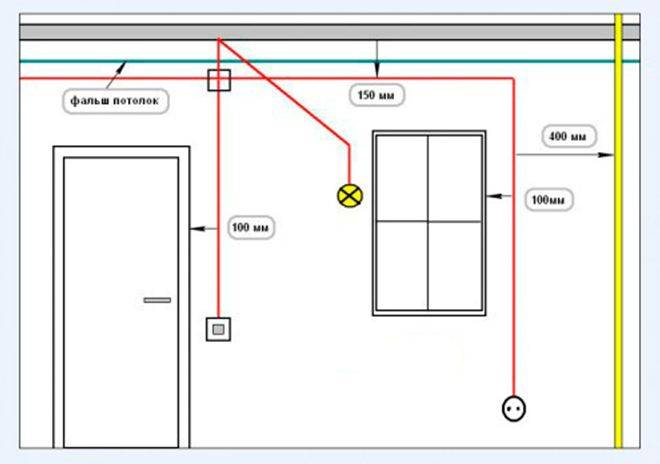

Примерная схема расположения штроб на стенах

Строго запрещается:

  • Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
  • Штробление пола, потолка и несущих стен.
  • Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.

К чему может привести игнорирование этих правил можно увидеть на следующем примере:

Как подготовиться к работам?

Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.

Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.

Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.

Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

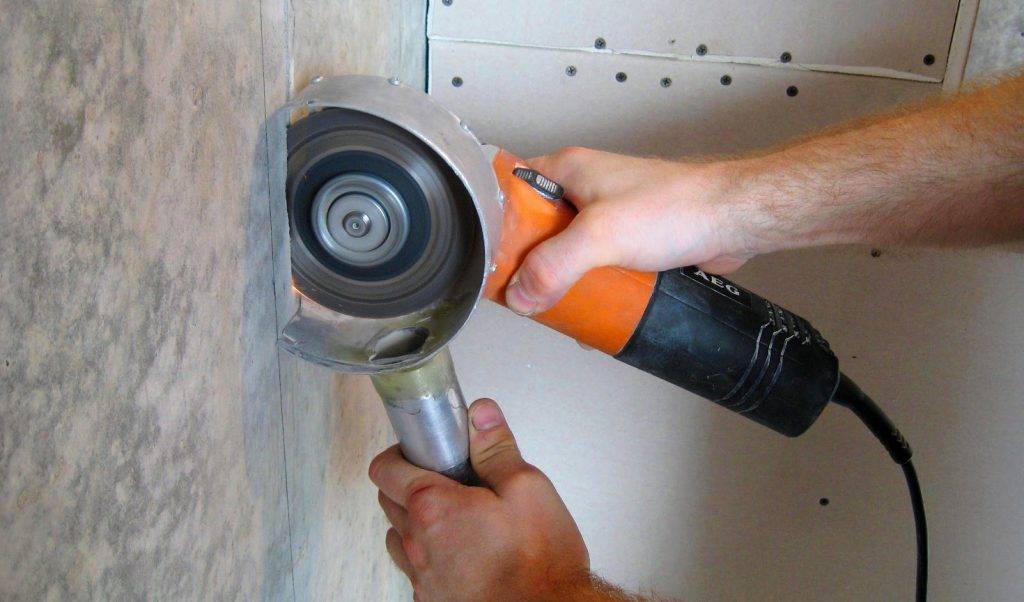

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

  • Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
  • Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
  • Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

  • Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
  • Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
  • Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

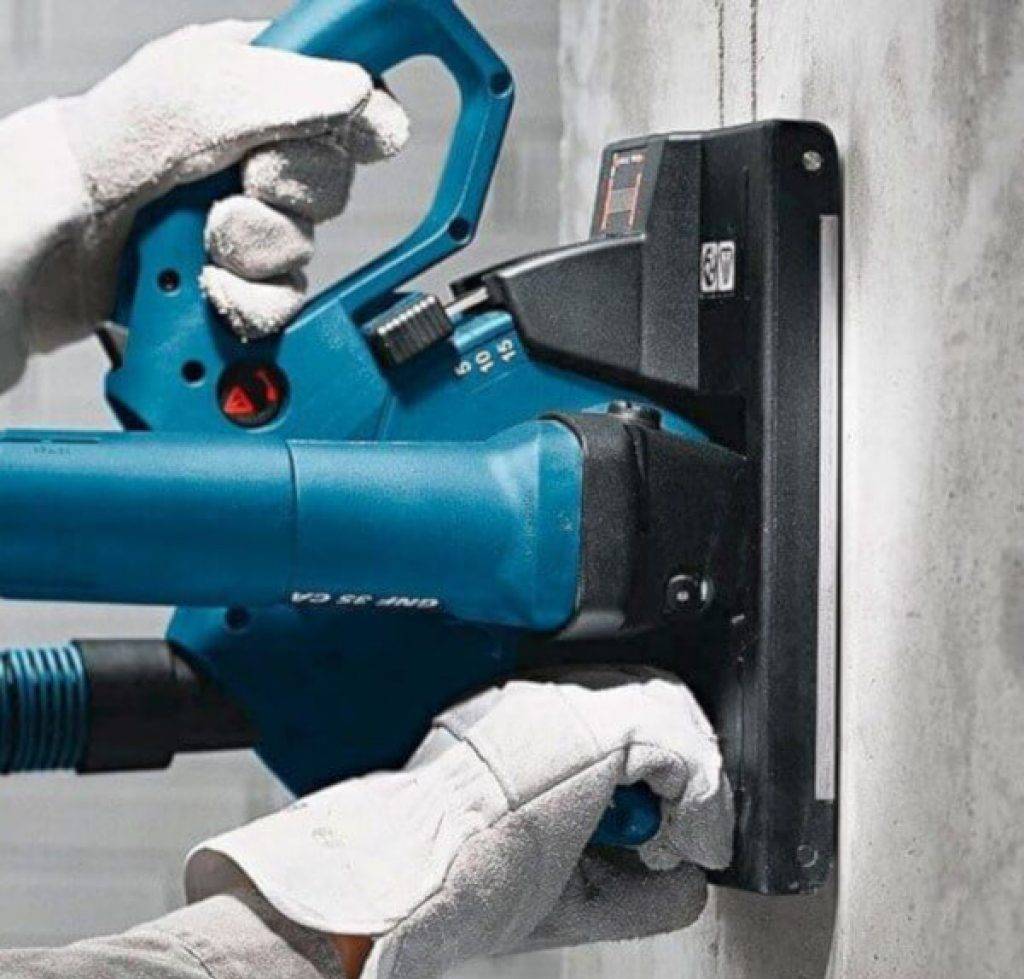

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

  • молоток и долото;
  • перфоратор;
  • болгарка и шлифовальная машина;
  • штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

  • при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
  • лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

  • вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
  • перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Выбор инструмента для проделывания борозд

  1. Использование ручного инструмента – молотка и зубила,
  2. Штробление перфоратором,
  3. Резка штроб болгаркой в кладке,
  4. Применение штробореза.

Проделывание канавок с помощью молотка и зубила

Метод не требует применения дорогостоящего электроинструмента, но при этом является крайне трудоемким, занимает много времени. К очевидным его недостаткам можно отнести низкое качество борозды и невозможность (точнее, безрезультатность) ее проделывания в железобетонных стенах, в отличие от кладки.

Использование перфоратора

Далее тактика действий зависит от материала стены:

  • Если материал более податливый, например, кирпич или газобетон, то промежутки между отверстиями можно также устранить сверлом, только поставив его под углом. Границей сверлений будут служить линии, проведенные под планку,
  • Если в дело вступает бетон или железобетон, то можно использовать специальную насадку – лопатку. По форме она напоминает зубило и в режиме молотка выбивает остатки материала из канавки.

Главным преимуществом перфоратора является выделение малого количества пыли. Недостатков также вдоволь:

  • Не очень высокое качество штробы в бетоне,
  • Возможность отколоть лишние куски стены, особенно при работе лопаткой,
  • Высокий уровень шума,
  • Сравнительно долгое время работы.

Применение угловой шлиф машинки – болгарки

Это один из наиболее быстрых и аккуратных методов, но он также имеет свои недостатки, в числе которых:

  • Повышенный уровень пыли,
  • Необходимость использования алмазных отрезных дисков.

Использование штробореза

  • Отсутствие пыли (очень низкий уровень),
  • Возможность регулировки ширины и глубины реза.

Главным недостатком этого метода является дороговизна самого инструмента и комплектных отрезных дисков с алмазным напылением (определить их можно по соответствующему обозначению).

Зубило и молоток

Прибегать к пробиванию штробы зубилом и молотком стоит в самом крайнем случае. Ведь и с лучшим инструментарием работа будет весьма трудоемкой. Преимущество данного метода в том, что не требуется никакого электроинструмента. Все что нужно – зубило с победитовой кромкой и тяжелый молоток. Естественно, потребуется запастись терпением. Так как проштробить дедовским способом бетонную стену быстро не получится, хотя делается это достаточно просто. Нанесением ударов молотком по головке зубила перемещая режущую кромку в направлении вырубаемой части. При каждом перемещении зубила режущую кромку сдвигают на половину ее длины по линии разметки. Можно выбивать бетон под углом к центру канавки.

Самодельный пылеуловитель для болгарки

Разумеется, в продаже есть готовые приспособления, превращающие вашу болгарку в эффективный штроборез. Вот только стоимость подобных насадок приближается к цене самой УШМ.

Опять же, решение принимается, исходя из объема предстоящих работ.

Однако, нет повода для расстройства. Самодельный пылеуловитель можно сделать буквально из строительного мусора.

Несколько обрезков ламината, кусок канализационной трубы из пластика, и бытовой пылесос (желательно циклонного типа).

Можно приспособить даже колесики, просторы для творчества не ограничены. Кроме основного предназначения, насадка (пусть даже и самодельная) повышает безопасность работ. Современные отрезные диски уже не разлетаются в стороны, как было раньше. Да и ломаются они не часто. А вот вылетающие из-под болгарки камни, могут нанести травмы оператору.

При наличии пылеуловителя, штробление будет комфортным и безопасным.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
