Способы соединения провода СИП с разными кабелями

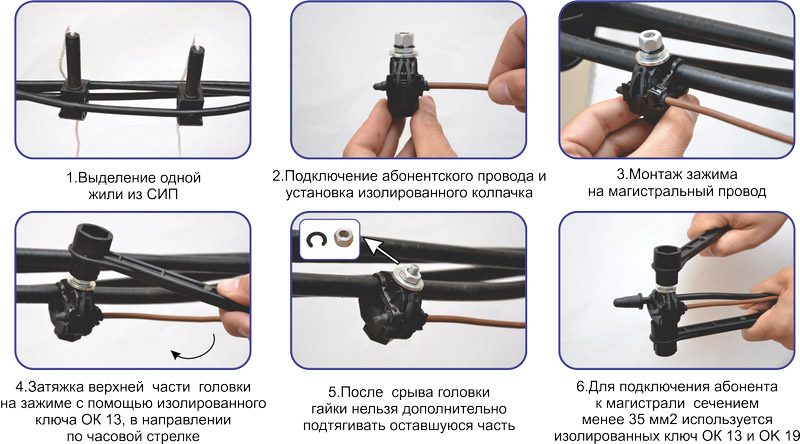

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

• не повредили основную жилу СИП
• прокололи, но не порезали изоляцию
• сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

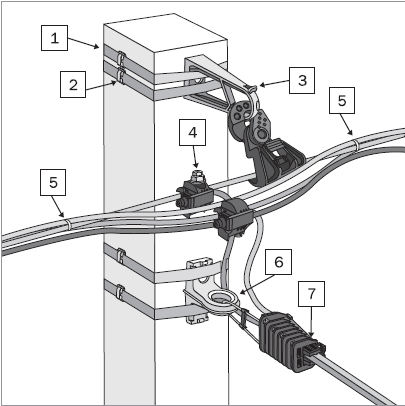

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

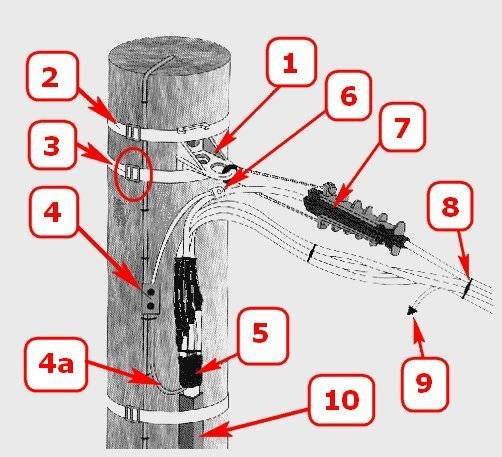

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8).Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).

• 1.Анкерный кронштейн;
• 2.Монтажная лента обжимная;
• 3.Скрепа для крепления монтажной ленты;
• 4.Планшетный зажим для соединения проводов заземления;
• 4a.Провод заземляющий бронерованое покрытие кабеля;
• 5.Термоусаживаемая защитная манжета, «перчатка»;
• 6.Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
• 7.Анкерный натяжной зажим для СИП проводов;
• 8.Ремешок бандажный кабельный; Колпачок изолирующий;
• 9.Колпачок защитный.для провода;
• 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

Elesant.ru

Другие статьи раздела: Электропроводка дома

• 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
• 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
• 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
• Анкерные зажимы и кронштейны
• Арматура для СИП 2
• Ввод кабеля из траншеи в дом
• Вводное устройство. ВУ в частный дом
• ВРУ. Вводно-распределительное устройство дома
• ГЗШ. Главная Заземляющая Шина
• Глубинный заземлитель

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы

Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом

Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами

Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт

Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

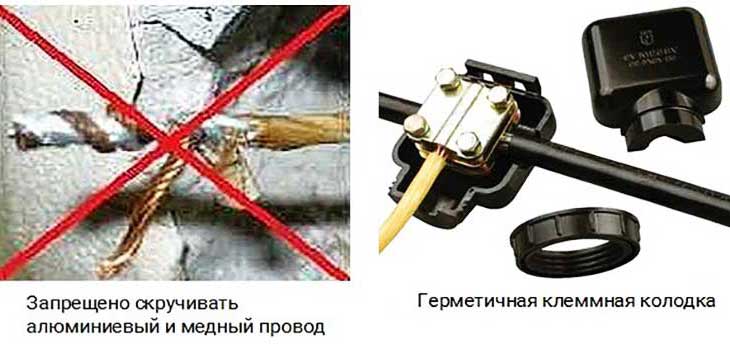

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

• потребуется специальное приспособление;
• такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
• другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели. Соединение проводов между собой может различаться по видам:. Соединение проводов между собой может различаться по видам:

Соединение проводов между собой может различаться по видам:

• требуется для питания вашего здания;
• соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

1. Использование клеммников — такой метод довольно прочный и надежный.
2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

Самый простой способ наращивания. Дедовский метод

Самым простым из перечисленных способов наращивания является классическая скрутка жил. Провода должны быть из одинакового металла и желательно равного сечения. Порядок действий для наращивания таков:

1. Снимите при помощи ножа 30-50 мм изоляции с концов соединяемых жил.
2. Скрутите между собой зачищенные провода по всей длине оголенных участков. Соединение выполняется максимально тугим.
3. Обмотайте полученную скрутку изоляционной лентой.

Дополнительная информация. Если не хватает длины кабеля для телевизора, компьютера и различной офисной техники, то необязательно их наращивать. Как правило, такие провода стандартные и имеются в наличии в магазине с бытовой электроникой. Причем той длины, которая вас устроит.

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

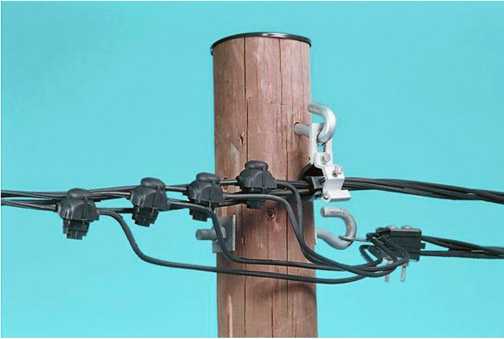

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

• уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
• гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:

Вот более качественные марки таких зажимов:

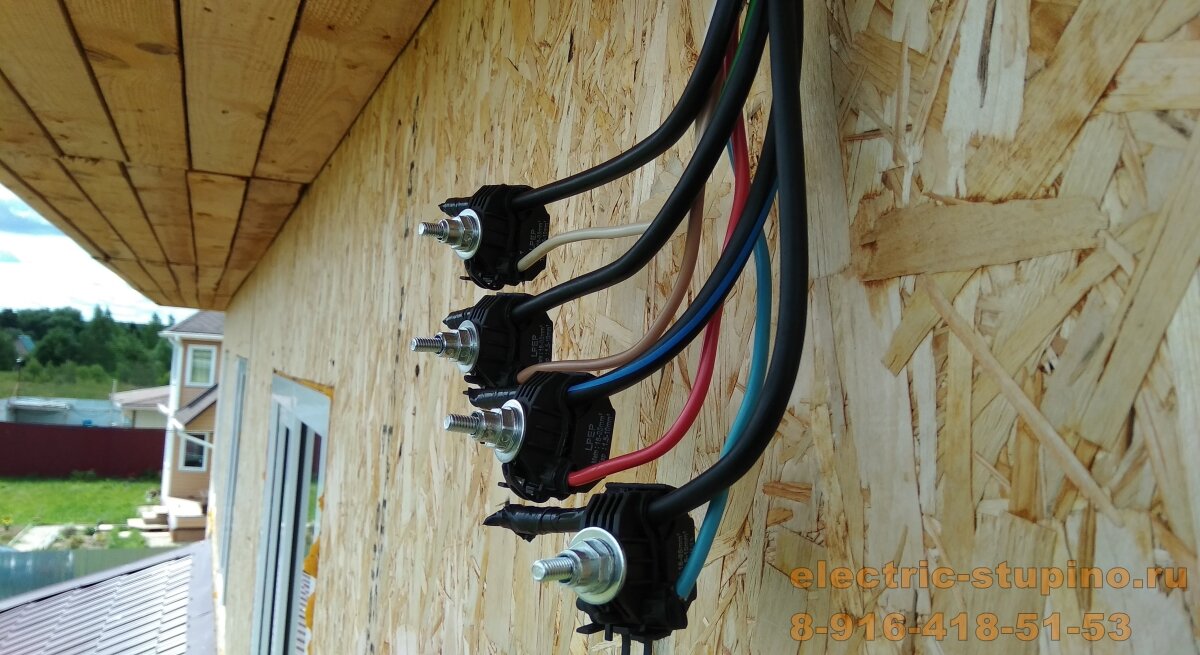

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Монтаж ввода

Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп. Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».

Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.

В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.

После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.

Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.

Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.

Ошибки монтажа СИП, которые нельзя допускать

Соединение СИП и аввг. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

Преимущества и недостатки использования СИП

Построение воздушной линии передачи на основе проводов СИП позволяет:

• обеспечить электробезопасность;
• улучшить показатели надежности при эксплуатации;
• понизить затраты на эксплуатацию линии (по данным ряда компаний — до 80%);
• обеспечить низкую трудоемкость монтажа;
• монтировать линии высокого и низкого напряжения по фасадным частям зданий вместе с каналами связи;
• обеспечить снижение потерь при передаче (благодаря сниженному реактивному сопротивлению);
• подключать дополнительных потребителей без обесточивания основной линии;
• избежать обрывов проводов при обледенении;
• проводить контроль незаконных подключений;
• возможно выполнение работ по прокладке и подключению своими руками.

Недостатков у проводов СИП немного:

• стоимость изделий выше на 20-25%, чем у аналогов без изоляции (стальные провода типа А или АС);
• неготовность ряда региональных энергосбытовых компаний к применению СИП (отсутствует обученный персонал и инструменты для монтажа);
• провод СИП предназначен только для обустройства воздушных линий, подземная прокладка запрещена;
• изношенное и устаревшее оборудование на магистралях, из-за которого невозможен монтаж проводов.

Особенности связи сип кабеля

Использование кроссовера: Для соединения двух сип кабелей, могут потребоваться специальные адаптеры — кроссоверы. Они позволяют изменить конфигурацию проводников и обеспечить правильное соединение.

Правильная разметка: При установке сип кабелей в сети необходимо правильно разметить проводники. Это гарантирует правильную передачу сигнала и предотвращает возникновение помех.

Разъемы RJ-45: У сип кабелей применяются стандартные RJ-45 разъемы, которые обеспечивают надежное соединение и минимальные потери сигнала.

Кабельные узлы: Для обеспечения надежной связи сип кабелей, необходимо использовать специальные кабельные узлы. Они защищают провода от внешних воздействий и помогают поддерживать целостность сигнала.

Тестирование связи: После соединения сип кабелей необходимо провести тестирование связи. Это позволяет выявить возможные ошибки и провести дополнительную настройку сети.

Установка и маркировка: Для удобства обслуживания и эксплуатации сип кабелей, рекомендуется установить специальные маркировки. Они помогут быстро найти и заменить неисправные кабели.
