Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображенийФото из Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом

Лучше произвести скручивание максимально плотно, а затем кончики обрезать Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения Клещи вместо ножаПравильно выполненная скруткаМаксимальная изоляция соединенийВажность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

У нас на сайте также есть другие статьи по соединителям проводников, способам соединения проводов разного сечения и рекомендации по выбору лучшего коннектора:

Способы соединения электрических проводов: виды соединений + технические нюансы
Клеммы для соединения проводов: какие клеммники лучше и как с ними работать
Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

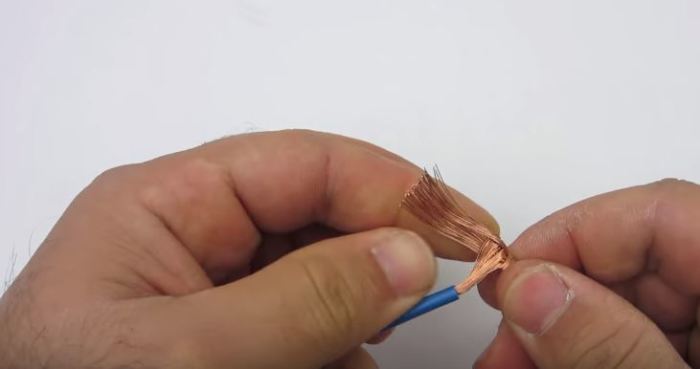

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

• меди;
• алюминия;
• и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.

Как соединить два провода разного сечения

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Читать также: Недопустимые дефекты сварных швов

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Каждый человек хотя бы раз сталкивался с необходимостью выполнить скручивание проводов. На первый взгляд, в этой работе нет никаких трудностей, но на самом деле это не совсем так.

Для того чтобы сделать эту работу качественно и безопасно, необходимо учитывать некоторые моменты, так как результатом неверного выполнения скрутки зачастую являются замыкания и возгорания

В этой статье мы расскажем как правильно скручивать провода и на чем необходимо заострить внимание

Краткое содержимое статьи:

Клеммники винтовые

Провода соединяются с помощью специальных изделий, напоминающих трубочку, в которую поперек вкручены два винта. Под них заводятся провода и затягиваются винтами. Таким образом провода оказываются соединенными электрически и механически

Важно отметить, что винтовые клеммники бывают разных производителей и нужно выбирать такие, где винты откручиваются и закручиваются с некоторым усилием. Иначе возможно откручивание и ослабление соединения, что может привести к возгоранию при достаточно сильных токах. Сюда можно отнести и подключение проводников к винтовой шине

Винтовая шина представляет собой металлическую пластину, толщиной 6-8 мм и более с рядом отверстий. С помощью болтов провода зажимаются в отверстиях и таким образом соединяются друг с другом. Чаще всего винтовыми шинами делают соединение нулевых рабочих проводников и заземления

Сюда можно отнести и подключение проводников к винтовой шине. Винтовая шина представляет собой металлическую пластину, толщиной 6-8 мм и более с рядом отверстий. С помощью болтов провода зажимаются в отверстиях и таким образом соединяются друг с другом. Чаще всего винтовыми шинами делают соединение нулевых рабочих проводников и заземления.

Достоинства: средние трудозатраты, сечения от 1,5 мм2 до 16 мм2, возможность перекоммутации и изменения схемы

Недостатки: не слишком высокая надежность, зависит от производителя клеммника

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Пайка проводов | Заметки электрика

Здравствуйте, уважаемые гости и постоянные читатели сайта

В одной из своих статей я познакомил Вас со всеми разрешенными способами соединения проводов, которые рекомендуют нам Правила устройства электроустановок (ПУЭ).

Сегодня я хотел бы сделать небольшую поправочку, а именно акцентировать Ваше внимание на таком способе соединения, как пайка проводов. Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность. Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность

Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность.

При выборе средств соединения проводников нужно учитывать их:

• количество
• сечение
• форму
• материал (медь, алюминий)
• изоляцию

Почему следует ограничиться в использовании пайки проводов?

Ответ на этот вопрос имеется в действующих нормативных документах. Ниже я приведу Вам несколько выдержек из них:

Все вышеприведенные пункты действующих НТД ограничивают (я специально выделил подчеркиванием) использование пайки, как способ соединения электрических проводов, из-за ее недостатков:

• недостаточная механическая прочность
• со временем увеличивается переходное сопротивление
• от остатков флюсов возникает химическая коррозия
• снижена электропроводность
• невозможность обеспечить необходимые санитарные гигиенические условия при пайке на месте монтажа
• экологичность

Вот еще выдержка из ГОСТа 10434-82 про контактные электрические соединения:

Отсюда можно сделать вывод, что при соединении двух или нескольких медных проводов, а также при соединении паяного («луженого») провода к аппарату защиты, допустимая температура контактного соединения может достигать 300°С, а это превышает начальную температуру плавления мягких ПОС (припой оловянно-свинцовый), которая находится в пределах от 180-240°С.

В таких случаях необходимо применять дополнительное механическое крепление, например, бандаж, поэтому при протекании тока короткого замыкания через контактное паяное («луженое») соединение произойдет расплавление припоя, но после отключения поврежденной цепи, контактное паяное («луженое») соединение механически восстановится, в связи с применением бандажа, который не даст расплавленному припою стечь.

Если честно, то мне даже самому тяжело представить, как это можно осуществить на практике.

Поэтому с этим вопросом я обратился к местному инспектору энергонадзора, тем более что накануне мы собирались сдавать ему объект — капитальный ремонт электропроводки жилого многоквартирного дома.

Ответ был очевиден, либо вообще не использовать пайку, либо на соединение проводов пайкой накручивать СИЗы. Я так понял, что СИЗ выполняет функцию дополнительного механического крепления.

Так мы и поступили. На цепи освещения использовали клеммы Wago, а на силовые цепи — «пайку под СИЗ». В этом вопросе разобрались, а что делать с присоединением гибких (многожильных) проводов к аппаратам защиты.

Нужно ли пропаивать многопроволочные (гибкие) провода для присоединения их к аппаратам защиты?

Ответ на этот вопрос имеется в ГОСТе Р :

Здесь пояснять не нужно, итак все понятно.

Стоит лишь добавить, что если зажимы аппаратов защиты (автоматический выключатель, УЗИП, УЗО и т.п.), электросчетчика или соединительных клемм имеют гнездовую конструкцию, то пайка концов гибкого многопроволочного провода не требуется, т.к. зажим такого типа не выжимает и не выдавливает провод из под головки винта, шайбы или пластины, а наоборот даже надежно его обжимает и прессует. В других случаях, лучше применить опрессовку.

P.S. На этом я закончу статью на тему пайки проводов. Если у Вас есть какие-то опровержения вышесказанному в статье, то с радостью готов выслушать Вас. Поделитесь своим опытом и предложениями.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Соединение проводов наушников

Нередко исправные наушники приходят в негодность по причине обрыва провода рядом со штекером. Но если имеются вышедшие из строя наушники с целым штекером, можно заменить этот элемент, соединив провода.

Работа выполняется в таком порядке:

• обрезается кабель у штекера перед повреждённым местом и целый элемент от неисправных наушников;
• изоляция снимается на длину до 2 см;
• находится общий провод и проверяется целостность остальных жил;
• обрезаются внутренние жилы следующим образом: один не трогается, общий – на 5 мм, второй – вдвое больше;
• зачищаются и лудятся места соединения длиной до 5 мм;
• на провода одевается термоусадочная трубка с запасом в 3 см по отношению к длине места контакта;
• на концы подлиннее одевается термоусадочная трубка до 1 см по длине, общий провод остаётся свободным;
• жилы скручиваются и пропаиваются;
• готовые контакты выгибаются наружу, закрываются термоусадочной трубкой и прогреваются огнём зажигалки или спички.

Таким способом можно восстановить вышедшие из строя наушники.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Источники

• https://YaElectrik.ru/elektroprovodka/skrutka-provodov
• https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-skruchivat-provoda-mezhdu-soboj/
• https://electrik-ufa.ru/provoda-i-kabelya/kak-pravilno-delat-skrutku-mednyh-provodov
• https://domashnysvet.ru/elektroprovodka/delaem-pravilnuyu-skrutku-provodov
• https://ElektrikExpert.ru/kak-pravilno-skruchivat-provoda.html
• http://elektro-enot.ru/kak-pravilno-sdelat-skrutku-provodov/
• https://electrikexpert.ru/kak-pravilno-sdelat-skrutku-provodov/
• https://ProFazu.ru/provodka/montazh/skrutka-provodov.html
• https://ichip.ru/sovety/remont/soedinyaem-provoda-kak-professionaly-kak-pravilno-delat-skrutku-711872
• https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-sdelat-skrutku-mednyh-provodov-poleznye-sovety-5d6a002003bdd400ac889b29
• http://electry.ru/elektromontazhnye-raboty/sposobyi-soedineniya-provodov.html
