Качество или цена?

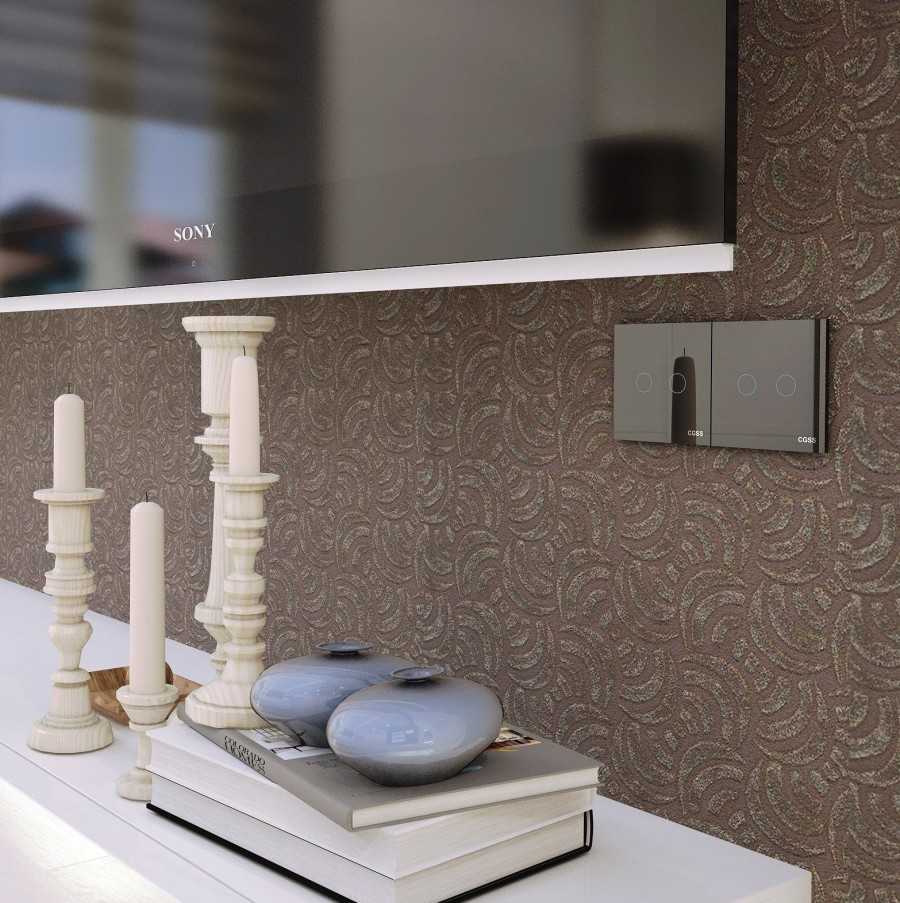

На фото сенсорных выключателей представлена качественная продукция производителей ведущих марок.
На основных принципах работы выключателей сенсорного типа зачастую изготавливаются не лучшие по своим характеристикам аналоги. Поэтому не стоит экономить при выборе – качество всегда в приоритете. Цена изделия обуславливается его техническими параметрами. Универсальное устройство имеет высокую стоимость.
Сенсорные выключатели, отличающиеся хорошим качеством и функциональностью, импортируют из-за границы и стоят дороже. Отечественные изделия имеют более низкую цену, но ее параметры далеки от идеала.
Предпочтение отдавать следует производителям, имеющим продолжительный опыт разработки образцовой продукции
Они берегут свою репутацию, а значит, для них важно обеспечить надлежащий контроль качества в процессе производства изделий
Являются ли сенсорные выключатели приоритетными? В действительности это прогрессирующий шаг в процессе развития элементов регулирования освещения. Как ранее поворотные модели ушли в прошлое, так полупроводниковые чувствительные устройства придут на смену механическим выключателям. А покупательский спрос увеличится, когда цены на эту продукцию стабилизируются.
Сенсорный выключатель света. Схема и подробное описание
В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.
Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.
Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.
Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере
Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

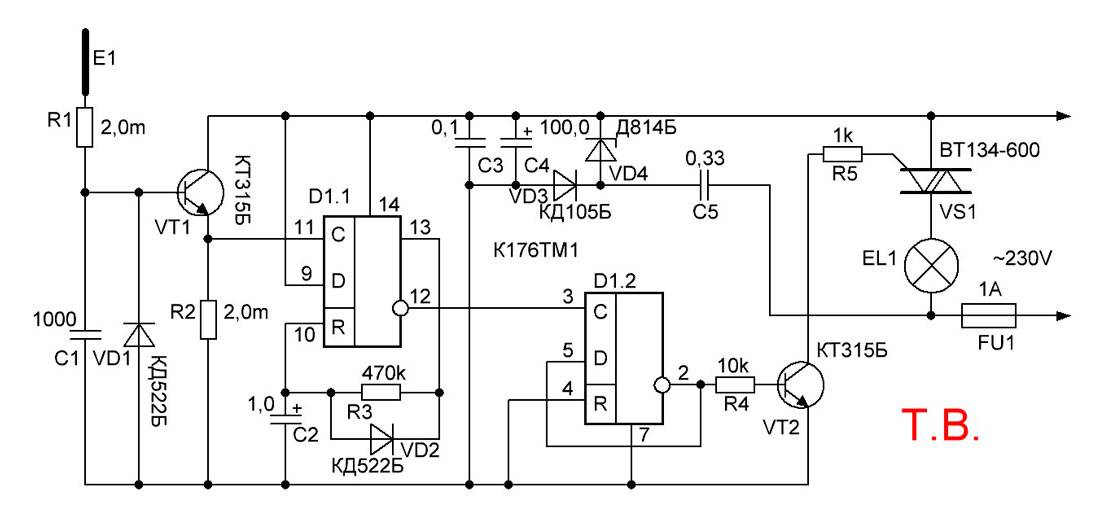

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.
Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Детали сенсорного выключателя
Все резисторы типа МЛТ или С2-33. Транзистор VT1 – КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 – К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б – КТ815Г, КТ940Б – КТ940Г, КТ630А – КТ630В.
Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).
Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.
Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
Сенсорный выключатель своими руками
Меня заинтересовал светодиодный светильник, выполненный в виде металлической пластины, которая к тому же сенсорная, и при нажатие на которую можно включать, выключить или регулировать яркость. Если регулировка яркости еще спорный вопрос, особенно в светильнике мощностью 3-7 Вт + дополнительное касание, то включение и выключение, в компактном решении без кнопок смотрится как минимум современно.

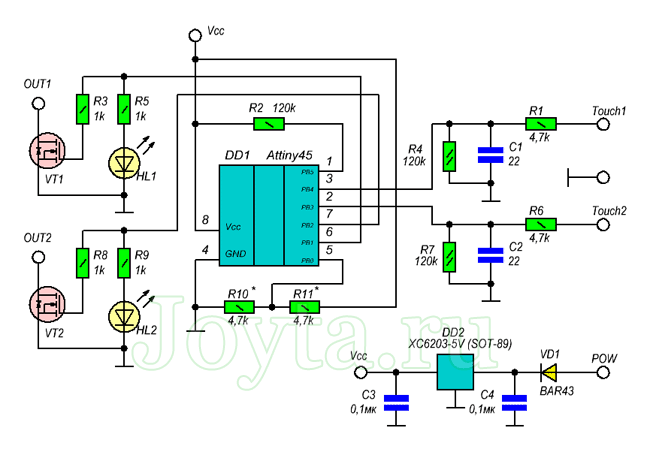

В интернете есть множество схем того или иного исполнения, по большей степени собирающихся на коленке, но если рассматривать реальный сенсорный выключатель своими руками, малых размеров, то это готовое решение на микросхеме.

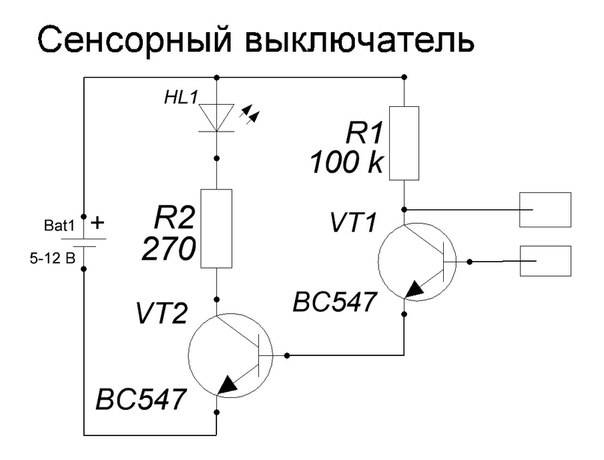

Сенсорный выключатель
На китайских интернет площадках есть в продаже SJT5101, мне удалось найти SJT5101 datasheet:
Для регулировки чувствительности и стабильности необходимо подобрать конденсатор (см. конденсатор на схеме CS), хорошая стабильность работы при изменении: температуры и влажности без влияния на чувствительность на окружающую среду и стабильности работы схемы в целом. Напряжение питания доступно в диапазоне напряжений 2.5 … 5 Вольт постоянного тока, ток в режиме ожидания составляет всего 3.6 мкА (потребление схемы).
Регулируемый сенсорный выключатель
Продолжаем искать достойный сенсорный выключатель своими руками, но теперь с возможностью диммирования (регулирования мощности на нагрузке).
SJT0804 — datasheet, здесь добавилась регулировка мощности на PWM ( ШИМ — широтно-импульсная модуляция ), и возможность подключения ИК приемника, для удаленного управления. Технические характеристики:
- Напряжение питания: 3,3-5,5 Вольт
- Ток потребления в режиме покоя: 120 мкА
- Рабочий ток потребления: 1 мА
Схему выкладывать не буду, так как datasheet имеет неплохое описание.
Простой сенсорный выключатель
TTP223 — пожалуй лучшее решение, ничего лишнего. Судите сами:Простая схема, похожа на первую:
TOGAHLB
Что бы внести ясность прикладываю схему:
TTP223 описание на англ. в TTP223-BA6 datasheet.
Сенсорный выключатель своими руками 5 вольт. Подключение
Алгоритм подключения:
- Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
- Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте.
Рисунок 7. Первый и второй этап подключения
- Прикручиваем плату с сенсорными контактами (А рис. 8).
- Подключаем панель с маркировкой кнопки (В рис. 8).
Рисунок 8. Второй и третий этап подключения

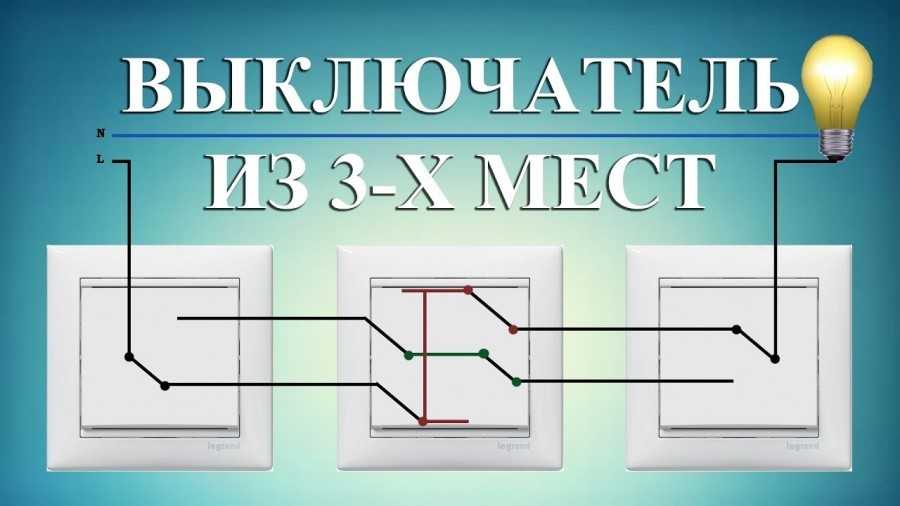

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.
Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта
Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства
Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.
Особенности конструкции и принцип работы
выключатель Сенсорный срабатывает даже при слабом кнопке к прикосновении. Состоит из трех основных элементов:
- управления Блок. Система обрабатывает внешний сигнал и его передает нужным деталям.
- Устройство коммутации. нагрузку Дает электрической сети, смыкающей и размыкающей меняющей и цепь силу тока на светильник.
- Сенсорная (панель) управляющая. Предназначена для восприятия касаний сигналов или с пульта дистанционного управления. В современных сенсору к устройствах можно не прикасаться, достаточно провести рукой рядом.
Стандартные модели выключателей наделены возможностями следующими:
- Включают/выключают свет, регулируют Контролируют.
- яркость работу отопительной техники и сообщают об температуры изменениях.
- Открывают/закрывают жалюзи.
- Включают/бытовую выключают технику, подсоединенную к выключателю.
Из дополнительных очень функций полезен датчик движения.
Инструкция по сборке сенсорного выключателя на транзисторах и реле

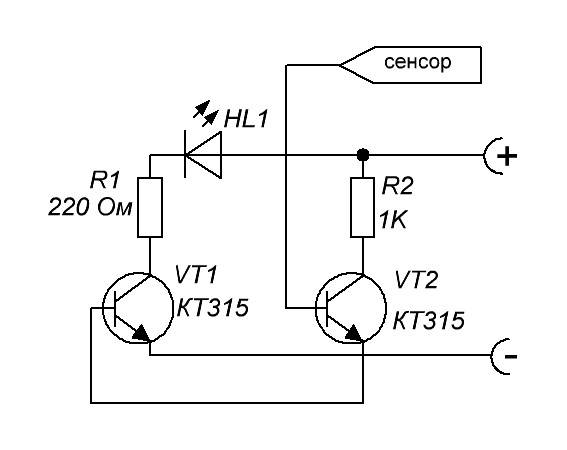

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.
Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора.
Сенсорный выключатель с использованием реле
Фазовый метод
Для решения задачи фазового управления
нагрузкой микроконтроллеру необходимо
знать когда был совершён переход через
ноль. Тогда можно будет рассчитать время
задержки включения нагрузки.
Самый простой метод получения события
перехода через ноль в сети переменного
тока подробно описан в appnote AN521
от компании Microchip. Практически каждый
микроконтроллер имеет высоковольтные
защитные диоды на каждом цифровом входе.
Это можно использовать, чтобы получить
информацию о переходе через ноль.
Достаточно на входе поставить высокоомный
резистор, ограничивающий ток на выводе
МК, до значений указанных в datasheet на МК.
В этом случае вывод в обычном цифровом
режиме будет принимать значение 0 в
момент перехода через ноль. Временная
задержка от реального состояния до
реального будет минимальна и составляет
около 50 мкс.
Минусом такой схемы является отсутствие
гальванической развязки схемы управления
от сети 220В. Если это необходимо, то можно
использовать оптопару.
Ну а далее, уже можно управлять мощным
симистором как было описано ранее,
только если делать это через оптосимистр,
то без схемы перехода через ноль.
В этой статье разобраны основные
методы управления мощной нагрузкой
сети переменного тока 220В с помощью
симисторов. После прочтения теоретической
части перейдём к практике. Паяльная
станция — прибор, в котором
микроконтроллер управляет мощным
паяльным феном работающим от сети 220В.
Как устроен прибор
Сенсорный выключатель имеет вид стандартной сенсорной панели и похож на пластину, состоящую из кристаллического стекла с нанесенной разметкой. Такой диммер может иметь самый разнообразный внешний вид. Схема выключателя являет собой полупроводниковое устройство. С его помощью обеспечивается управление потребителем энергии.
Сенсорный диммер может подключаться к светильникам для управления уровнем света. Это могут быть любые лампы. Но кроме этого к нему можно подключить электрические карнизы и другие современные электронные приборы, входящие в систему «умный дом».
Схема устройства (на 220 или 12 вольт), вне зависимости от количества подключенных к нему светильников, состоит из трех главных функциональных частей:
- декоративный профиль или лицевая пластина. На ней размещен чувствительный элемент. Профиль имеет способность реагировать на прикосновение или приближение;
- полупроводниковая схема. Такая схема являются «душой» выключателя. Схема отвечает за анализ, управление светильниками и включение света. Она преобразовывает чувствительный сигнал, который воспринимает декоративный профиль, в электрический импульс;
- коммутационная часть. Диммер в этой части воспринимает преобразованный электрический сигнал. Она отвечает за различные действия с электрической цепью: плавная регулировка света светильников, размыкание, замыкание.
Устройство диммера
Принцип работы прибора основывается на следующем: при касании лицевой части возникает сигнал, который в дальнейшем преобразуется в электрический импульс и активирует коммутационную часть прибора.
Что из себя представляют подобные выключатели
Сенсорный выключатель
Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.
Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.
Применение в быту
Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.
Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.
Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

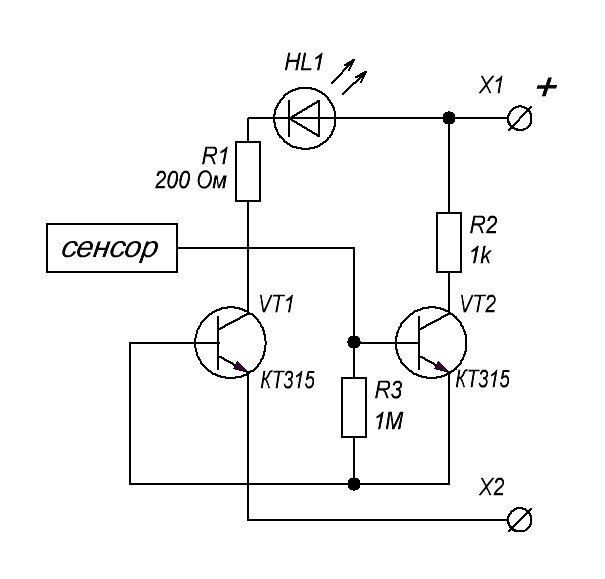

Самодельный сенсорный выключатель
Принцип работы устройства
Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.
Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.
Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.
Один из вариантов структуры и строения сенсорных устройств включения
Плюсы и минусы конструкции
Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:
- Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
- Легкость применения – приведение в действие не требует никаких физических усилий.
- Бесшумность и мгновенная реакция на команду от пользователя.
- Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

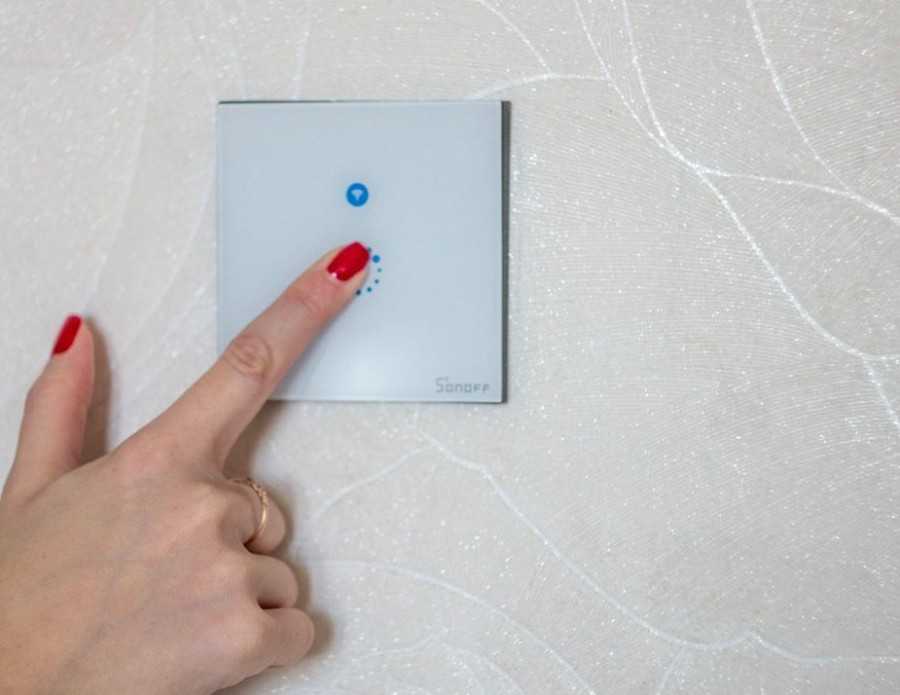

Внешний вид одного из производимых промышленностью сенсорных выключателей
- Долговечность, обеспечиваемая отсутствием механических элементов.
- В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
- Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.
Это интересно: Встраиваемые розетки в столешницу: виды, устройство + советы по выбору и установке
Выбор сенсорного выключателя света
Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:
- Мощность подключаемого оборудования и схема его подключения.
- Исполнение, соответствующее типу проводки.
- Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
- Возможность дистанционного управления (пульт или смартфон).
- Соответствие дизайна интерьеру помещения и т.д.
Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.
Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

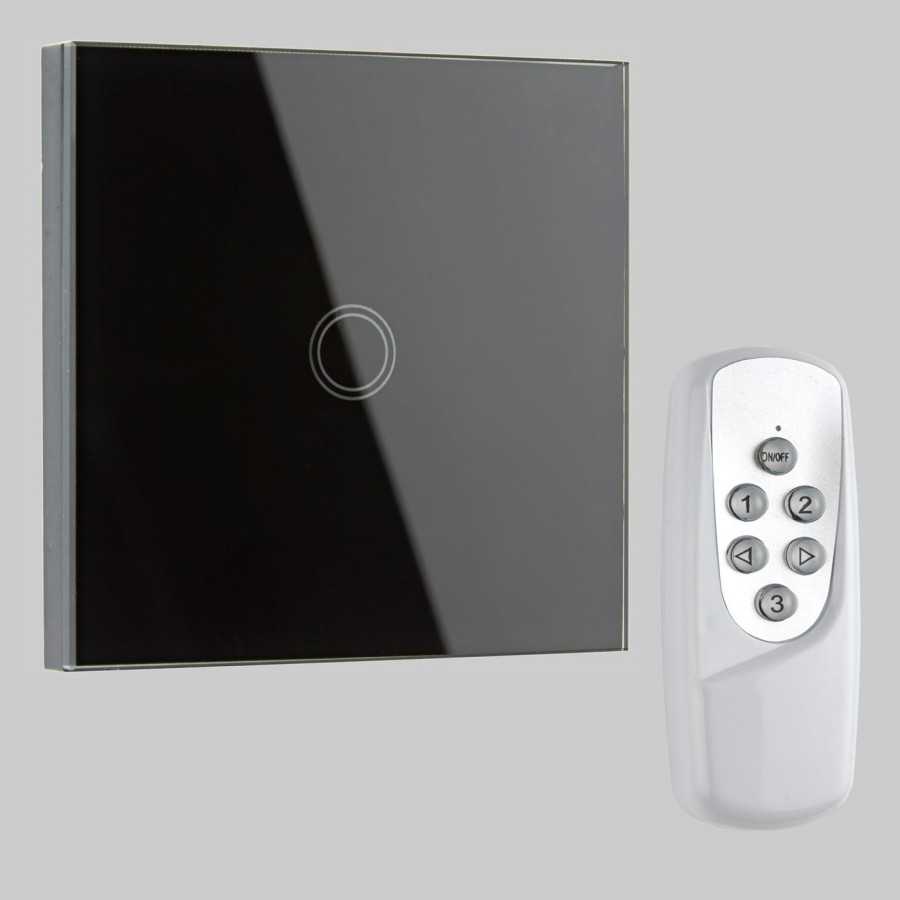

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой
Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.
Сенсорный выключатель 220В управляет светодиодной лампой
Если планируется управлять только энергосберегающей или светодиодной лампой мощностью не более 15…20 Вт или лампой накаливания мощностью не более 60…75 Вт, можно вообще исключить тринистор, а транзистор VT4 13001 заменить более мощным 13003. При этом теплоотвод не потребуется. Но превышать указанные выше значения мощности нельзя.
Во время экспериментов транзистор 13003 мгновенно сгорел от пускового тока лампы накаливания мощностью 150 Вт (около 10 А). Такой же транзистор сгорел при включении энергосберегающей лампы мощностью 30 Вт. Выключатель с вариантом силовой части, изображённый на рис. 2, благодаря применению чувствительного симистора ВТ 134-600 имеет наименьшее число деталей и небольшие габариты. В нём могут быть применены и другие симисторы с малым током открывания, например, ВТ 136-600, ВТА06-600, ВТА10-600 и другие.
Если использовать симистор КУ208Г, то желательно выбрать его экземпляр с наименьшим током открывания. При токе открывания более 5… 10 мА придется уменьшать сопротивление резистора R5 в цепи управляющего электрода симистора. А если напряжение питания микросхемы DD1 при открытом симисторе будет падать ниже 3 В, следует увеличить ёмкость конденсатора С5. При этом нельзя забывать и о коэффициенте передачи тока базы транзистора VT2, управляющего симистором. Он не должен быть меньше 150…200.
Диод КД105Б может быть заменён таким же, но с другим буквенным индексом или любым выпрямительным диодом с допустимым обратным напряжением не менее 400 В и допустимым выпрямленным током не менее 0,1 А. О замене диодов КД522Б и стабилитрона Д814Б было сказано выше. Этот вариант силовой части выключателя наиболее подходит для управления мощной нагрузкой. Поэтому убедитесь, что применяемый симистор рассчитан на потребляемый нагрузкой ток, и при необходимости установите его на теплоотвод с достаточной площадью поверхности рассеивания.
Если планируется использовать выключатель для управления обычной лампой накаливания, лучше собрать его силовую часть на микросхеме фазового регулятора К1182ПМ1. Она специально предназначена для плавного включения и выключения ламп накаливания, а также регулировки их яркости. Плавное включение продлит жизнь лампе, а плавное выключение добавит комфорта при пользовании светильником.
Тонкости подключения
Произвести монтаж сенсорного выключателя можно самостоятельно. Он происходит поэтапно:
- обесточить;
- устранить отслуживший выключатель;
- снять панель с современного изделия;
- подсоединить провода к винтовому зажиму;
- установить рабочий прибор выключателя в сборочную коробку;
- зафиксировать устройство, применяя распорки и особые винты;
- поставить панель.
Монтаж двухклавишного варианта производится аналогично. Используйте кабель с разноцветными жилами, это облегчит работу. По той же схема подключаются все выключатели. Приборы облегчают управление источниками света или электронным оборудованием из любого места. Это создает удобство, если большая площадь помещения или имеется длинный коридор.
При монтировании сенсорных выключателей в сети 220 вольт каких-то особых действий не требуется. Меняются лишь условия места установки.
К примеру, если механизм управляется с пульта ДУ, должна быть его видимость из зоны отдыха. Чувствительные к температуре модели не стоит устанавливать близко к системе отопления. Переключатель для светодиодной ленты собирается по другой схеме.
Накладное устройство не требует углубления на поверхности. Инструкция подключения такого устройства вполне обычная и доступна для любого потребителя.
Сенсорный выключатель своими руками на 220 вольт схема. Сенсорный выключатель своими руками на TTP223
Сенсорный выключатель своими руками на TTP223
Новая версия схемы сенсорного выключателя на 220 Вольт на модуле TTP223 в разрыв цепи.
В прошлой схеме сенсорного выключателя для питания нужен был лишний провод. То есть помимо разрыва фазы (L), нужно было подводить еще и ноль (N). Новая схема этого недостатка лишена, правда это влечет некоторые ограничения, о которых в конце статьи.
Новая схема и вариант двойного сенсорного выключателя на TTP223-BA6 .
Схема почти повторяет схему с Хабра, которая была срисована по словам автора с выключателя с али.
Скачать печатную плату и схему сенсорного выключателя на модуле TTP223 для DipTrace.
Я подбирал номиналы из того что есть.
К разъему XP1 подключаем разрыв фазы (L).
В режиме ожидания через резистор R1 (2 Вт 10 кОм) и диод D1 (SMA4007), во время положительного полупериода, ток течет через стабилизатор напряжения на транзисторе Q1 и стабилитроне D4 (18 В). По мере заряда C2, напряжение на базе Q1 растет, пока позволяет стабилитрон D4. Это обычный “Параметрический стабилизатор”. R3 я установил 1 МОм, можно больше, главное чтобы хватило тока на срабатывание стабилитрона и открытие транзистора.
U1 это 78l05 стабилизатор. Обвязка конденсаторами. C1, C3 – по 100 нФ. C2, C4 по 470 мкФ. Напряжение нужно брать с запасом. С2 у меня 50В, C4 – 16В.
VO1 оптрон MOC3021. R6 на 510 Ом.
Когда схема включается, открывается симистор D5 (BT136-600E). В этот момент схема не может питаться так же, так как мы смыкаем цепь. Чтобы запитать схему будем резать один полупериод.
Для этого я использовал полевой транзистор IRFZ44N (на схеме Q2). Он на 55 Вольт, но для схемы хватит, так как закрыт он будет только до 20-30 Вольт.
В рабочем режиме симистор D5 открыт, а транзистор Q2 закрыт. Отрицательная полуволна протечет через встроенный диод в транзисторе Q2. Положительная волна потечет через D3-D2.
Стабилитрон D7 на 16В. Когда напряжение превысит 16В ток потечет и напряжение на неинвертирующем (+) входе U2 (LM321) будет расти. На инвертирующем (-) входе резисторами задается порог срабатывания.
На выходе U2 ток не течет, транзисторы Q3 и Q2 закрыты. Порог срабатывания 5 Вольт, берется с U1 через резистор R8.
Когда на C5 (1uF) напряжение достигнет 5В на выходе U2 появится ток и откроется Q2. Цепь замкнется и через R11 начнет разряжаться C5. Нам нужно держать U2 открытым на весь оставшийся полупериод, это примерно 10 мс, но не более 20 мс, чтобы к моменту нового положительного полупериода Q2 был закрыт.
Для разрядки подбираем резистор R11. Если поставить на 33 кОм, то за 10 мс на C5 останется примерно 3,69 В, а за 20 мс около 2.73 В (опуская незначительный ток потребления U2). Чтобы ток не утекал через D7, установлен C6 (33uF).
Для поддержания U2 во включенном состоянии на заданное время нужно снизить порог срабатывания. Для этих целей служит Q3-R9. Транзистор Q3 открывшись, включит делитель напряжения на резисторах R8-R9. Нам нужно из 5 Вольт получить меньше чем 3.6 Вольта, возьмем 3.5 В. Если взять R8 номиналом 10 кОм, то с помощью формулы (или калькулятора на сайте схем.нет как сделал я) можно рассчитать номинал второго резистора. Получаем второй резистор 23 кОм, такого нет, ближайший 22 кОм, получим 3.45 В. Можно взять 20 кОм.
Когда конденсатор C5 разрядится до 3.45 Вольт, U2 закроет транзисторы Q2 и Q3.
В результате мы получим на входе U1 около 20 В и Q2 около 21 В, 16 В D7 + 5 В R8 ( я опускаю падение на диодах, не столь важно, можно стабилитрон использовать другой, можно подбирать). Стабилитрон D6 нужен для ограничения напряжения на затвор Q2, у меня на 18 Вольт
R7 на 1 кОм. R10 на 10кОм
Стабилитрон D6 нужен для ограничения напряжения на затвор Q2, у меня на 18 Вольт. R7 на 1 кОм. R10 на 10кОм.
Потребление схемы около 2-3мА в режиме ожидания по показаниям мультиметра.

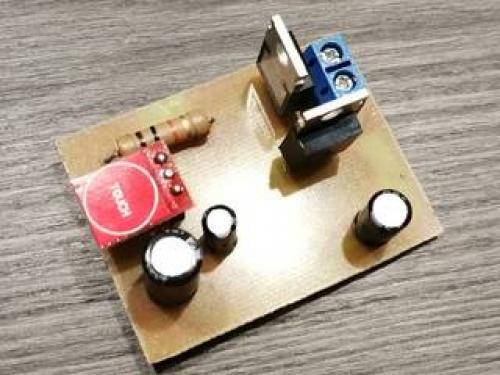

Вот что вышло:
А теперь про недостатки.
Выключатель хорошо работает с нагрузкой от 30Вт. Светодиодные (энергосберегающие) лампы имеют слишком маленький ток включения, а схеме сенсора ток, хоть и малый, но нужен. Отсюда лампы в режиме ожидания могут слабо светиться или моргать. Если у вас 2 лампы по 15 Вт то этого должно хватить, но если мерцание есть, можно включить резистор параллельно лампе. Мне хватило резистора на 24 кОм.
Емкостной датчик
Емкостные выключатели света являются более чувствительными. Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру.
В основе датчика лежит простой конденсатор. Два электрода на поверхности выключателя являются его обкладками. Когда к ним приближается физический объект, емкость конденсатора меняется. Это становится сигналом для включения света.
Каждой модели свойственны индивидуальные особенности. Чувствительность некоторых из них можно настроить в процессе установки.
Проходные (Перекрестные)

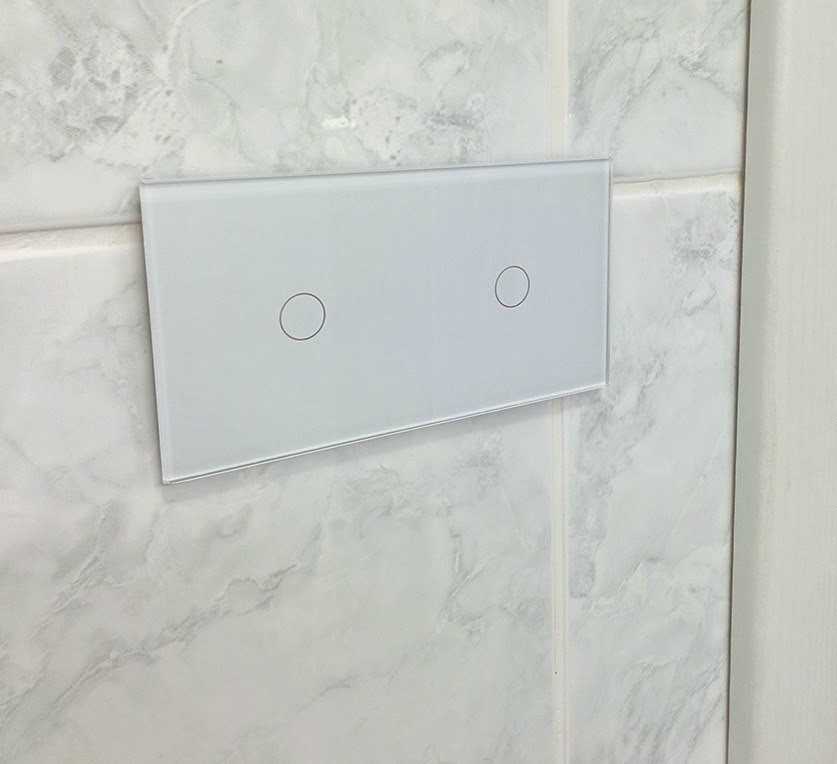

Проходные сенсорные выключатели Livolo
Современные решения в области управления освещением, делают этот процесс все более удобным и простым. представляет вашему вниманию модельный ряд проходных сенсорных выключателей Livolo. Сенсорное управление освещением — наиболее современное решение, обладающее рядом неоспоримых преимуществ
Кроме преимуществ сенсорных выключателей, проходные выключатели Livolo обладают и собственными достоинствами, делающими нашу жизнь еще более удобной и технологичной.
Основной отличительной особенностью проходных выключателей Livolo является возможность управления освещением в помещении из разных мест. К примеру, можно управлять освещением в спальне от входа и с двух сторон от кровати или управлять освещением с помощью проходных выключателей Livolo в длинном коридоре с двух его концов. Проходные выключатели Livolo позволяют управлять из двух или трех мест в помещении и монтируются соответственно по 2 или 3 выключателя, один из которых головной. Кроме этого в нашем каталоге также имеются модели проходных выключателей Livolo с дистанционным управлением при помощи Wi-FI, таким образом проходные выключатели дают Вам свободу в управлении освещением из любого места в необходимый момент.
Монтаж проходных сенсорных выключателей Livolo осуществляется аналогично монтажу сенсорных выключателей, за тем лишь исключением ,что монтируются они по 2 или 3 штуки. Выключатели монтируются в стандартный европейский подразетник, не требуют дополнительных коммуникаций. Головной выключатель подключается тремя клеммами (Фаза, линия нагрузки, информационный порт), второстепенный же подключается двумя клеммами (фаза и информационный порт) Для того, чтобы работала функция проходного выключателя, необходимо после установки выключателей их синхронизировать. Для синхронизации необходимо прикоснуться к сенсору на головном выключателе и удерживать до звукового сигнала, после чего, необходимо прикоснуться к второстепенному выключателю. Для отмены синхронизации необходимо прикоснуться к сенсору головного выключателя и удерживать его до второго звукового сигнала.
Проходные сенсорные выключатели Livolo выпускаются в четырех цветах (белом, черном, золотом, серебристом), что позволяет подобрать оттенок максимально подходящий под оформление Вашего интерьера, позволит не выделяться электротехническим механизмам.
Преимущества проходных сенсорных выключателей Livolo :
- Возможность управления освещением из любого места в помещении
- Удобство. Для того чтобы выключить основное освещение перед сном Вам не нужно вставать с кровати, достаточно смонтировать второстепенный выключатель возле кровати. Эргономичность сенсорных выключателей — также одно из преимуществ.
- Долговечность эксплуатации. Проходные сенсорные выключатели Livolo сделаны из каленого стекла, краска нанесена с тыльной стороны стекла, что предотвращает царапины и повышает износоустойчивость. Механизмы сделаны из качественных материалов и позволяют проработать выключателю до 25 лет
- Проходные сенсорные выключатели Livolo выпускаются для управления двумя или одной линией нагрузки, могут компоноваться по 1, 2, 3 и четыре модуля для управления освещением в нескольких комнатах или помещениях
- Световая индикация сенсора всегда проинформирует Вас о местонахождении выключателя в темноте, а также о его состоянии ( выключен, включен).
В каталоге «ГНК-электро» вы найдете еще много полезных вещей для дома, а цены компании приятно поразят. Тем более она предоставляет скидки и дополнительные бонусы постоянным клиентам. Получить заказ тоже легко — можно приехать на наш склад или дождаться курьерской доставки. Так же мы не ограничиваем вас в способах оплаты, предоставляя возможность совершить наличный, безналичный расчет, перевод с банковской карточки.
