Как сделать газовый горн своими руками (лучшее видео)
Адвокат Егоров. Это видео про газовый горн из жестяной бочки и сопла кровельной газовой горелки. Несмотря на то, что горн сделан своими руками и ладный и миниатюрный, он вполне пригоден для паковки крупных изделий.
Обратите внимание! После прогрева горна, интенсивность подачи газа можно и нужно убавить, появится тяга, и в горелку засасывать больше воздуха, чем при холодном горне. В результате, почти весь газ сгорать внутри горна. Расход газа уменьшится, а температура в горне только увеличится
Горн выходит на штатный режим в течение 5 минут
Расход газа уменьшится, а температура в горне только увеличится. Горн выходит на штатный режим в течение 5 минут.
Посмотрите товары для изобретателей. Ссылка на магазин.
Вы уже могли видеть горн в видео про изготовление самого крупного ножа – ножа “Якут”. Традиционного ножа северных народов, с широким долом и симметричными спусками. Однако, первым в горне выковал топор. А это, в отличии от томагавка из железнодорожного костыля и напильника, совсем немаленький и полноценно прошивной топор. Топор достоин мороки с изготовлением горна из бочки. А если учесть, что планируется отковать еще десяток различных по виду и по функционалу топоров, а кроме топоров будут и другие изделия, то усилия по изготовлению этого горна точно окупятся.
Горн сделан в точности по той же схеме, что и горн из консервной банки. Но в таком маленьком невозможно разогреть паковку даже для крупного клинка, а топор не выковать и подавно. Кроме того, микро-горн не экономичен. Газ в одноразовых баллонах дорог и быстро заканчивается. Скажете, что топор можно отковать в угольном горне из ведра и вентилятора. Но угольный горн весьма прожорливый и жечь угли в нем надоело. Как показала практика, газовый экономичнее, хотя и менее колоритный.
Видео относительно длинные по причине того, что в горне последовательно были применены две разные фотировки. Забегая вперед, перлит разочаровал. Рад, что не опубликовал это видео, остановившись на фотировке из перлита, хотя отковал в нем ножевой клинок и скобель. Но довольно рекламы этого горна, пора переходить к рассказу о том, как его сделать руками.
Бочонок нашел ржавый и немного помятый, поэтому сперва зашкурил. Вырезал из крышки бочонка отверстие для жерла горна. Надрезал импровизированным циркулем канавку и выбил жестяной круг молотком. Тут же, передумал и решил увеличить диаметр жерла горна при помощи УШМ. Лепестковую насадку лучше для этого не использовать. Выдернул пластиковый насос и зачистил абразивом острые края. Теперь, надо придумать, как подать газовоздушную смесь в горн. Для этого использовал лишнюю в хозяйстве горелку, водопроводные сгоны, фитинг, гайки и уголок, чтобы фитинг поместился в раструби горелки, его пришлось немного обточить. Все штатные стальные сгоны и фитинги, внешне кривые и выглядят неопрятно. А так как опрятные детали и в руках держать приятнее, заодно с откалиброванным фитингом, отшлифовал у них на своем гриндере внешнюю поверхность и торцы. Нет заусенцев – меньше травм. Рукоятка с клапаном кровельной горелки в конструкции горна лишняя, поэтому ее отпилил.
Эксперимент с использованием сгона на 1 и 1/4 дюйма, показал, что воспламенение происходит внутри трубы. А это недопустимо. В противном случае горелка и кожух горна будут нагреваться. Очевидно, скорость газовоздушной смеси должна быть выше. Тогда пламя оторвется от сопла и всё воспламенение внутри горна. Для увеличения скорости потока, достаточно взять трубу тоньше. Эксперимент подтвердил теорию распространения газа в трубах. При использовании трубы на 3/4 дюйма, пламя оторвалось от сопла. Фактически горелка готова. Настало время изготовить ножки для горна. Разметил место для четырех отверстий и просверлил ступенчатым сверлом. В дальнейшем добавлю еще две ножки, но это позже. Крепления ножек после фотировки будут замурованы, поэтому лучше сделать надежно и с первого раза. Итак, крепления ножек будут состоять из болтов и удлиненных гаек. В удлиненную гайку можно ввинтить болт нужной длины и тем самым регулировать высоту горна. А можно горн подвесить на шпильках к потолку, либо поставить на “попа” и опустить в него вертикально распложенный кигель. Вариантов много. Крепления ножек подготовлены, осталось смонтировать систему подачи газа и можно преступить к фотировке. А для этого, просверлил короночным сверлом отверстия под резьбу водопроводного сгона. Чтобы гайки были посимпатичнее, обточил на гриндере, но можно было этого не делать. Хотя с аккуратными деталями, как уже говорил, работать приятнее. Даже жалко, что одна из гаек окажется внутри и покрыта фотировкой.
Продолжение с 5 минуты на видео (в начале статьи)
Самостоятельное изготовление
Мини-горн
Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:
Чертеж мини-горна
- В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
- Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
- Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.
Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.
Переносной горн
Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.
У переносного горна есть определенные недостатки:
- конструкция его неразборная, поэтому сложно избавиться от нагара;
- не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
- эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.
Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.
Стационарный горн
Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.
Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:
- Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
- Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
- Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.
Кузнечный горн — это открытая или закрытая печь, используемая в кузнечном деле для нагревания металла
Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:
- жаропрочная сталь с толщиной листа не менее 4 мм;
- шамотный кирпич;
- металлопрокат, из которого впоследствии следует монтировать раму горна;
- стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
- огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
- сталь для футеровки с внешней стороны.
Материалы для изготовления кузнечного горна
Правила изготовления стационарной конструкции
Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.
Опорная рама для кузнечного горна
Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.
Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.
Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.
Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.
Полезные советы
Чем именно дополнять свое кузнечное устройство — решайте сами. При этом советуем придерживаться нескольких рекомендаций, чтобы повысить эффективность работы устройства.
- Топливом может выступать уголь, дрова и кокс. Хотя кокс дороже, но расходуется он в 5 раз меньше угля, выделяет меньшее количество копоти и отходов. Мелкий кокс — самый эффективный вид топлива для горна.
- Альтернативный вид топлива для горна — газ. Причем из баллонов или магистрали. Применяя газ, колосник вам не потребуется. Плюс газа в возможности контролировать температуру нагрева и его доступности.
- Над горном следует установить зонт вытяжки, состоящий из металла толщиной 4-5 миллиметров.
- Если горн работает на газе, по бокам нужно выполнить отверстия для горелки.
- Кузнечные устройства нуждаются в системах удаления дыма. Это труба высотой 5 миллиметров, сечение которой составляет 30 на 30 сантиметров.
- Хорошая замена пылесосу — это вентилятор от печки, который устанавливается на автомобили.
- Если сделать в задней стенке отверстие, вентиляция окажется намного эффективнее.
Посмотрев на фото горнов и изучив видео руководства по их самостоятельному изготовлению, можно сделать вывод — ничего сложного в строительстве подобных агрегатов нет. Другой вопрос — нужен ли он вам?
Принципиальная конструкция самодельного горна
Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.
Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.
Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.
Вот какие детали составляют грамотно собранный горн:
- рама на стойках для опоры, все должно быть сделано из стали;
- под – дно или нижняя часть стенки горна;
- заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
- вентилятор;
- труба для отвода дыма
- футеровки – тепловая защита печки в виде шамотных кирпичей;
- рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.
Устройство кузнечного горна
Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.
Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.
Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.
От: admin
Эта тема закрыта для публикации ответов.
Беремся за горн
Одним из видов необходимого оборудования для нашей мастерской является кузнечный горн. Если заниматься не одной лишь холодной ковкой (о ней писали здесь), то без него никак не обойтись. В принципе, купить сейчас возможно практически все, в том числе и это изделие. Но когда видишь стоимость (а цена на самые дешевые модели от 48 000 рублей), то невольно возникает мысль, а нельзя ли сделать его своими силами? Ответ простой – можно, и довольно просто.
ЧИТАТЬ ДАЛЕЕ: Как выбрать насос для откачки грязной воды: правила выбора и обзор лучших моделей
Традиционно для такой «топки» используется уголь (древесный или каменный). Но учитывая, что у нас в стране нет проблем с газом, рассмотрим именно такую конструкцию. С практической точки зрения она гораздо удобнее, да и проще в изготовлении. Стоит заметить, что в данном случае нет никакой разницы, какой это будет газ – магистральный или из баллонов.
- Простота сооружения. Хотя бы уже потому, что привычных колосников в такой печке не будет.
- Возможность регулирования температуры нагрева.
- Дешевизна и доступность топлива.
- Низкие затраты на изготовление.
- Мобильность. Учитывая небольшой вес, его легко переносить с места на место.
На схеме ниже вы можете увидеть, как именно изготавливается газовая горелка. Для такого устройства потребуются следующие компоненты:
- Корпус, который выполняется в виде двойного усеченного конуса. Для его изготовления потребуется высокопрочная сталь.
- Конфузионный раструб, выполняемый из стали Х18Н9Т, устойчивой к воздействию высоких температур и открытого пламени.
- Головки для подведения к месту работ природного либо сжиженного газа, а также воздуха под требуемым давлением.
- Устья.
- Регуляторы, позволяющие настраивать количество газа и воздуха в смеси.
Полуторадюймовые трубы и листовая жаропрочная сталь помогут выполнить основные элементы устройства. Для этой цели применяется сварка в среде аргона, но можно также использовать флюс, который защитит шов от воздействия кислорода и быстрой коррозии. В качестве труб для подведения газа и воздуха берем обычные рукава высокого давления. Главное – правильно подобрать их диаметр. Соединение с корпусом осуществляется посредством металлических хомутов.
Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.
Мини-горн из 6 кирпичей
Давайте рассмотрим рисунок выше. На нем показано три вида пламени одной и той же газовой горелки с наддувом, но с разной степенью обогощенности смеси кислородом. Под №1 идет смесь с минимальным количеством кислорода. Наддув выключен. Пламя у горелки мягкое, желтое. Языки пламени неспешно вырываются из горелки, горение происходит практически беззвучно.
Энергия такого пламени минимальна. На нем только чайник греть. Под №2 наддув включен на одну треть. Желтые вялые языки пропадают, пламя приобретает голубой цвет, из сопла появляется так называемое «ядро» пламени характерного зеленоватого оттенка. Температура самого ядра не так уж велика, но на границе перехода от ядра к голубому цвету эта температура достигает максимума.
На графике слева представлено распределение температуры пламени в зависимости от зоны. На сами значения не обращайте внимания — для пропана они немного нише, но суть остается та же. Максимальная температура у пламени на границе ядра. И самые холодные зоны — это самое начало пламени и самый хвост факела.
Для горелки газового горна или газовой плавильной печи нужно выбирать вариант №2. В замкнутой рабочей камере плавильной печи синий язык пламени вытягивается и полностью обволакивает тигель с металлом, более-менее равномерно нагревая его. Если же в плавильной газовой печи довести факел до состояния №3, то тигель будет сильно перегреваться в одной точке, начнет обгорать и в конце концов испортится. Конкретно для газового горна иногда требуется именно локализованный нагрев заготовки, поэтому возможен вариант использования и резкого факела №3.
…Статья в процессе написания…
Делаем газовый кузнечный горн своими руками
Для большинства мастерских, работающих с металлом, необходим кузнечный горн. Если вам приходится работать не только с холодной, но и горячей ковкой, то без него никак не обойтись.
Можно все необходимое оборудование просто приобрести, но стоимость кузнечного горна довольно существенная, ценовой диапазон начинается с полсотни тысяч рублей.
А потому в голову любого владельца мастерской приходит рано или поздно мысль сделать кузнечный горн своими руками.
Принцип работы инжекционной горелки.
В традиционной кузне используются горны, работающие либо на древесном, либо каменном угле (коксе), но, помимо этого, есть разновидности, использующие в качестве топлива нефтепродукты или газ.
Мы страна с крупнейшими запасами газа, цена на который довольно низка, поэтому именно газовый горн кузнечный, своими руками сделанный из подручных материалов, с учетом именно ваших предпочтений, станет лучшим вариантом для любого кузнеца.
Сделать кузнечный горн своими руками на газе не только несложно, но даже гораздо проще, чем традиционные угольные варианты.
Эффективность работы на газе очень высокая, а использовать можно не только магистральный природный газ, но и тот, что продается в баллонах.
Преимущества газового горна
Регулировка подачи воздуха.
- Устройство подобного «очага» во многом проще угольных вариантов, хотя бы потому, что в нем не используются колосниковые решетки.
- Регулировать подачу газа, а значит, и температуру горения намного проще, чем в других разновидностях.
- Из-за своего веса такое оборудование можно по праву считать мобильным. Его можно легко транспортировать в нужное место.
- Себестоимость изготовления совсем невелика и не подорвет бюджет мастера.
- Доступность и стоимость газа не сравнимы с другими конкурентами.

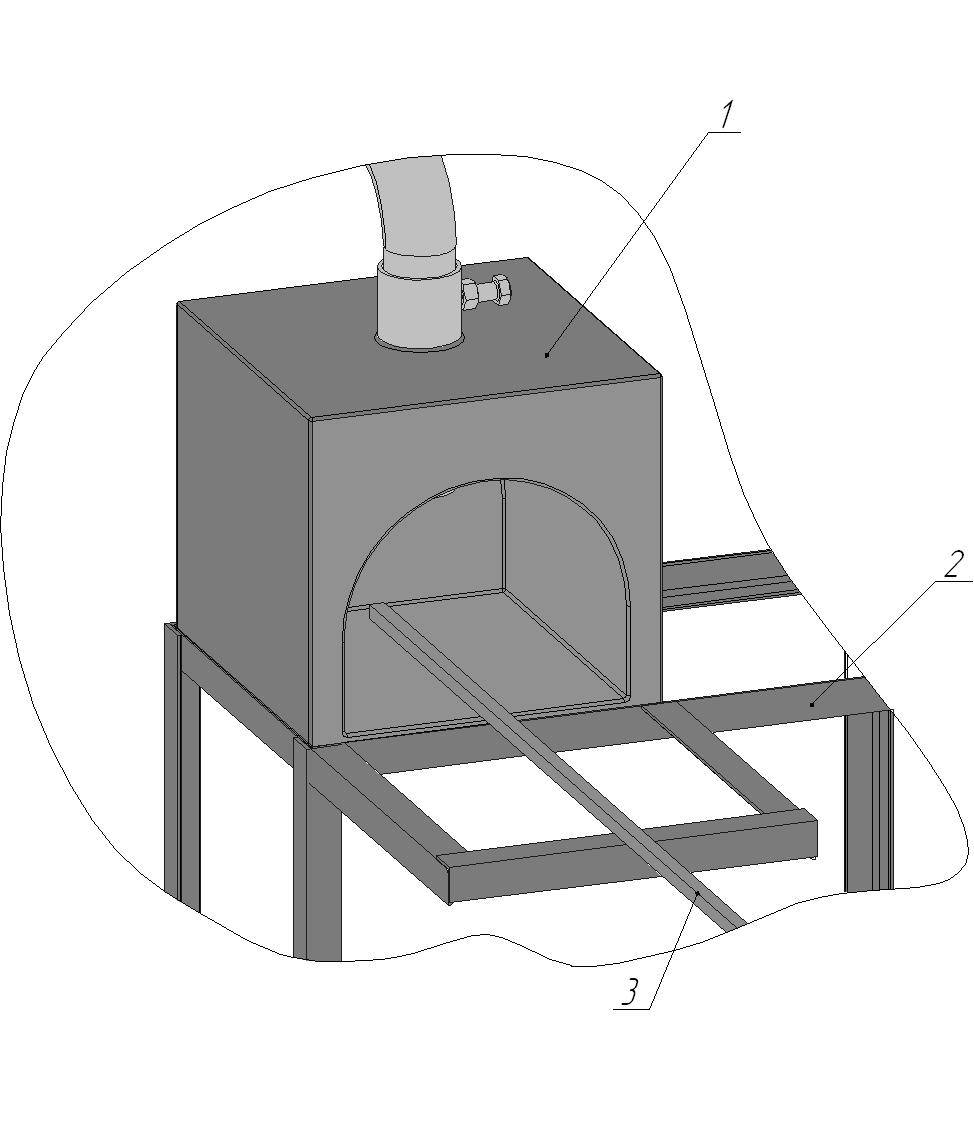

Любой мастер, имеющий элементарный опыт работы, сможет построить горн своими руками газовый или угольный, если будет иметь подходящие материалы, инструменты и чертеж будущего оборудования. На рисунке видна схема очень интересного варианта газового горна, но при изготовлении не обязательно его слепо придерживаться, каждый умелец может внести в него свои дополнения или упрощения.
Ведь нет какого-то единого общепринятого стандарта. Если вы выполните основные требования безопасности при монтаже и вас устраивает эффективность горна, то конструктивные особенности совсем не важны.
Меняйте размеры, вид, конструкционные особенности, делайте горн под себя, свои пристрастия, рост, силу.
Даже такое, казалось бы, вечное требование, как основание очага из огнеупорного кирпича, не является неизменной догмой, многие кузнецы обходятся дырявым ведром, обмазанным слоем глины или даже толстым листом жаропрочной стали. Но все же рассмотрим вкратце два основных варианта газового горна.
Открытая модель горна: инструкция
Изготовление кузнечного горна.
Она представляет собой огнеупорное основание в виде поддона, площадки или стола с углублением. На дне выложены кирпичи или иное огнеупорное основание, по бокам стойки из кирпичей или стали, на которых будет крепиться газовая горелка.
Ее необходимо расположить так, чтоб сопло было направлено вниз, в центр огнеупорного поддона. Конструкция примитивная, но эффективная, она даже не нуждается в вытяжном коробе, дым будет рассасываться естественным путем.
Но это если такой очаг установлен на открытом воздухе, под навесом или в хорошо проветриваемом помещении.
Так как форма горна открытая, то нет никаких ограничений на размер обрабатываемой детали, что очень привлекает многих мастеров.
Закрытая модель газового горна
Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.
В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.
Газовая горелка
Для корпуса газовой горелки берется труба из «нержавейки» 2 мм толщиной. К нему монтируется труба, состоящая из двух сваренных труб, по одной из них идет газ, по другой — воздух от насоса. Настройка работы горелки требует внимания и навыков.
Устройство горна
Классический производственный горн устроен следующим образом, см. рис справа:

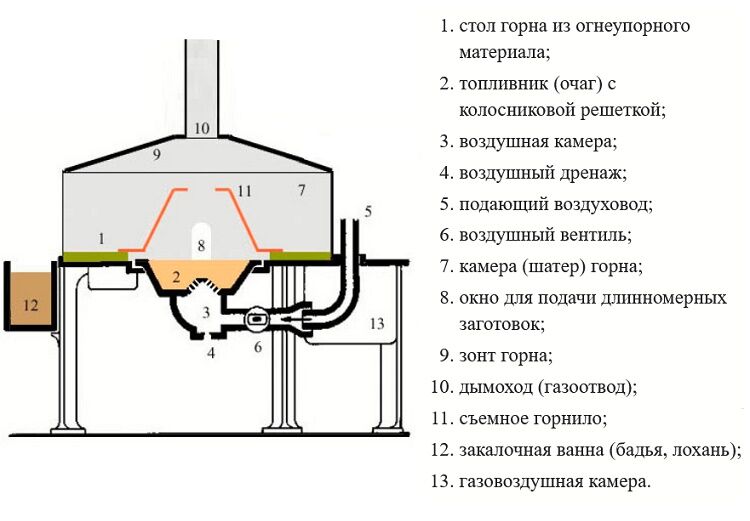

Устройство кузнечного горна
- стол горна из огнеупорного материала;
- топливник (очаг) с колосниковой решеткой;
- воздушная камера;
- воздушный дренаж;
- подающий воздуховод;
- воздушный вентиль;
- камера (шатер) горна;
- окно для подачи длинномерных заготовок;
- зонт горна;
- дымоход (газоотвод);
- съемное горнило;
- закалочная ванна (бадья, лохань);
- газовоздушная камера.
Принцип действия горна
Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.
Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.
В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.
Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.
Особенности работы с горном
После изготовления кузнечного горна необходимо научиться им пользоваться. Для этого рекомендуется придерживаться таких правил:
Началом работы с устройством заключается в загрузке топлива на колосниковую решетку. Некоторые кузнецы рекомендуют на разогретый слой угля положить рабочую заготовку, а сверху на нее насыпать еще один слой угля. Таким образом удается добиться максимально высокой температуры в камере.
Если в качестве топлива используется древесина, на колосниковую решетку необходимо положить дополнительное кольцо (диаметром 21 см).
Для обеспечения хорошей тяги над самодельным горном необходимо смонтировать специальную вытяжку. Ее также можно выполнить самостоятельно.
Для того чтобы разогреть заготовку до необходимой для ковки температуры, ее нужно держать в средине раскаленного угля
При этом важно не передержать заготовку. Это может ухудшить свойства металла, что осложнит процесс работы с заготовкой или сделает металл очень хрупким.
Для проведения ковки рекомендуется использовать специальный молоток, вес которого не больше 1 кг
В процессе работы глаза необходимо защитить очками. Это поможет предотвратить попадание в глаза раскаленного металла.
Большая металлическая вещь может быть использована в качестве наковальни. Это может быть рельса или кувалда.
Самодельный кузнечный горн имеет существенные преимущества перед приобретенным. Он намного дешевле, проще в использовании и обслуживании.
