Газовый холодильник своими руками: принцип работы холодильника на пропане + пример сборки самоделки

Позитивные и негативные моменты газовых холодильников

Среди преимуществ газовых холодильников ключевыми выступают следующие:

1. Способен работать бесперебойно от различных источников питания (электрогазовый холодильник), имеет возможность функционировать, запитываясь от авто прикуривателей, сжиженного газа и электричества.
2. Повышенные показатели энергоэффективности и производительности.
3. Бесшумность работы – конструкционные моменты газового холодильника не предполагают компрессора и других подвижных компонентов, итогом является отсутствие вибраций.
4. Продолжительный эксплуатационный срок – вибрации отсутствуют и это снижает степень износа определенных частей холодильника и агрегата в целом.
5. После выключения питания газовое холодильное оборудование способно продолжительное время поддерживать пониженные показатели температуры в камерах.
6. Достаточно большой выбор холодильников на газу в продаже.
7. Экономичность – благодаря работе от баллонов со сжиженным газом возможно сэкономить на электричестве и ремонте (газовые холодильники ломаются реже за счет определенного типа конструкции).

Агрегаты на газу выпускаются разнообразных габаритов и конфигураций, что дает возможность подобрать их под конкретные обстоятельства – в качестве туристического, автохолодильника, домашнего и для других целей. По сравнению с классическими вариантами холодильного оборудования, модели на газу характеризуются меньшей вместительностью, но их надежность гораздо выше. Также, еще одним негативным фактом возможно обозначить потенциальную опасность, которую несут баллоны со сжиженным газом при неправильном обращении с ними.

Зачем нужен инвертор?

06 августа 2014

https://www.holodilnik.info/i/misc/actions/holodilniki_s_invertorom_450px.jpg https://www.holodilnik.info/articles/zachem-nuzhen-invertor/ 2014-08-06 15:33:18

Прочитано: 15347 раз

Рейтинг статьи:

Все чаще в списке характеристик новых холодильников можно встретить строку «оснащен инверторным компрессором». Что это значит? Чтобы ответить на этот вопрос, попытаемся, не вдаваясь в сложные технические подробности, разобраться в этой инновационной технологии. Из школьного курса физики нам известно, что инверторы – это преобразователи постоянного тока в переменный. Также мы знаем, что современные холодильники оборудуются компрессорами, то есть специальными устройствами для перекачки охлаждающего газа под давлением. Чтобы подавать газ в систему охлаждения, классические компрессоры используют заявленное сетевое напряжение для приведения двигателя в движение. Инверторные компрессоры работают несколько иначе: они могут менять частоту вращения двигателя за счет возможности варьировать мощность своей работы. Если говорить проще, работа обычных компрессоров разбита на три этапа: •    включение; •    доведение температуры внутри холодильника до нужной отметки; •    отключение.

Когда температурные показатели повышаются и комфортные условия хранения продуктов нарушены, цикл повторяется заново. Инверторные компрессоры – наоборот, имеют возможность изменять свою холодопроизводительность в широком диапазоне, то есть при первом включении холодильника в сеть они доводят температуру до нужной отметки, а дальше система использует ровно столько мощности, сколько нужно для поддержания комфортных условий внутри холодильника. Когда холодильник охладится до нужной температуры, инверторный компрессор выключится, как и обычный.

В чем же плюсы и минусы инверторного холодильника?

Достоинства

Недостатки

•    Потребление энергии За счет того, что инверторный компрессор в отличие от обычного практически не работает на максимальных мощностях, расход электроэнергии подобными системами на порядок меньше. •    Уровень шума Холодильники с инверторным компрессором работают постоянно, поэтому они не издают щелчки и громкие звуки, как традиционные компрессоры при периодических включениях системы. •    Надежность Из-за того что инверторные компрессоры избавлены от необходимости постоянно включаться и выключаться, нагрузка на систему гораздо меньше, а значит, срок службы таких холодильников гораздо дольше.

•    Цена Ввиду сложности технологии инверторные системы дороже обычных. Однако низкий энергорасход и долгий срок службы серьезно снижают расходы на обслуживание техники, в отличие от аппаратов с обычным компрессором. •    Неустойчивость к перепадам напряжения в сети Инверторная техника очень чувствительна к перепадам напряжения в электросети. Перед покупкой такого холодильника нужно убедиться, что вся домашняя электропроводка проведена качественно, а в случае необходимости – заменить или обезопасить место подключения устройства с помощью дополнительных приспособлений.

На сегодняшний день в России и странах ближнего зарубежья на рынке появляется все больше холодильников именно с инверторными компрессорами.

Немецкая компания Liebherr выпускает холодильную технику, оснащенную инверторными компрессорами, уже начиная с 2009 года. Кроме того, все последние самые заметные новинки бренда также имеют в списке подобную характеристику. Корейский промышленный гигант Samsung – еще одна компания, которая очень настойчива в продвижении на российском рынке таких холодильников, в начале 2013 года представила новую серию холодильной техники Smart Choice, ставшей очень популярной среди отечественных потребителей. LG – компания-производитель продукта года и в категории «Холодильник года» – также весьма активно внедряет инновации в свою продукцию. Лучшие холодильники последних двух лет как раз оснащены инверторными компрессорными системами. Среди других компаний, предлагающих покупателям холодильники с инверторными компрессорами, можно отметить Neff, Panasonic, Candy и др.

 Что такое мощность заморозки

 Сколько должно быть компрессоров в холодильнике?

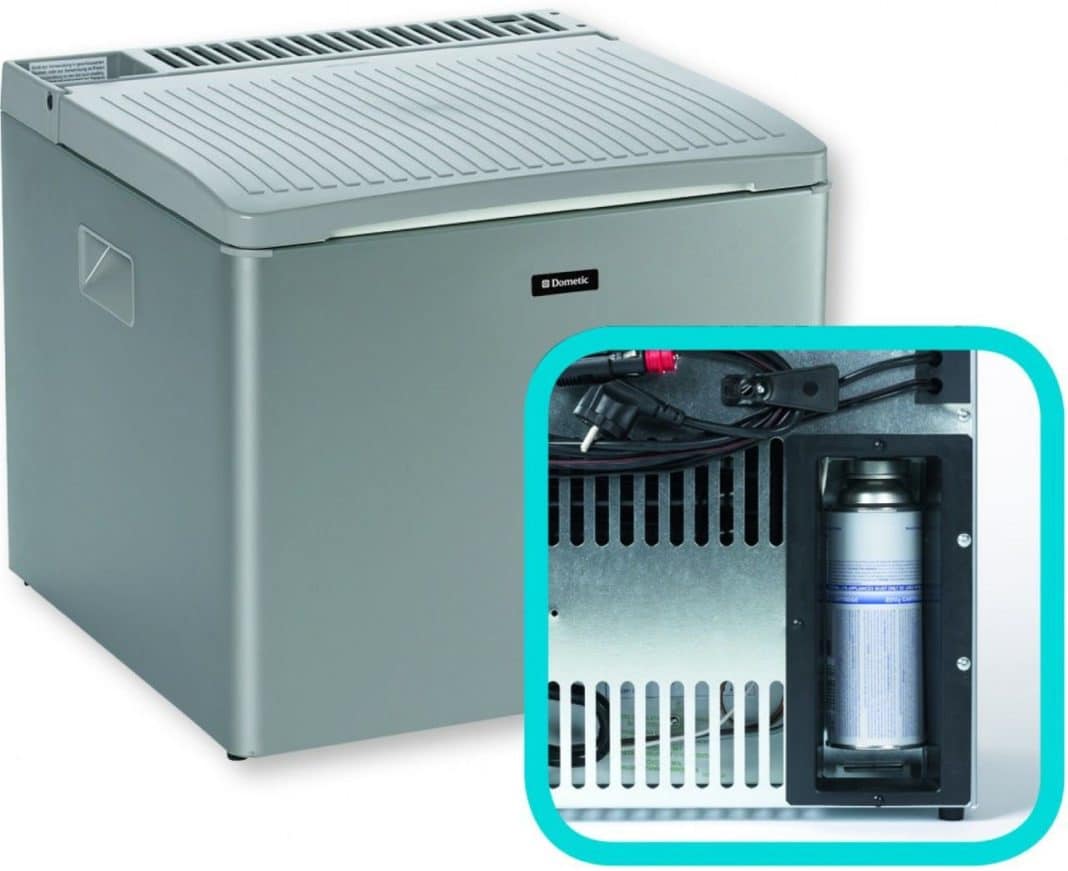

Автомобильный газовый холодильник

Техника данного класса очень удобна не только в условиях дачного домика или отдыха на природе вдали от электричества. Данное решение является актуальным для водителей-дальнобойщиков. Они находятся в пути достаточно долго, и им необходимо сохранять продукты свежими.

Именно для дальнобойщиков и других водителей создан автомобильный вариант. Среди преимуществ такого мобильного решения – полное отсутствие необходимости в электричестве. Это помогает сберечь заряд аккумулятора. Для работы необходим только баллон пропана. Расход газа очень низкий, сама работа холодильника полностью беззвучна. Это позволяет эксплуатировать оборудование не только в авто, но и в других местах, где нужна тишина. Можно взять такой холодильник даже в поход. Недостаток у этого класса агрегатов только один – они не могут выдавать такую же мощность, как их старшие братья. Они отличаются более низкой производительностью. Здесь сказываются компактные размеры и мобильность – это походный вариант. Впервые абсорбционные холодильники появились лишь в конце прошлого столетия, но они сразу вызвали положительные отзывы всех тех, кто ими пользовался. Несмотря на то что некоторым кажется небезопасной эксплуатация такого газового оборудования, многие с радостью пользуются всеми преимуществами агрегатов. Существует большое количество холодильников для автомобилей, но одни работают от электричества, другие шумят, третьи отличаются слабой эффективностью. Холодильник на газу лишен всех этих недостатков.

Принцип работы

Алгоритм работы заключается в том, что хладагент испаряется за счет низкой температуры кипения. Специальное густое вещество, как и носитель данного состава, в емкости нагревается до определенной температуры. Затем пары попадают в конденсатор, где в виде жидкости отправляются в испаряющий блок. В этом блоке они вновь закипают, но только уже при отрицательных температурах. Затем они забирают лишнее тепло из холодильника.

Так работает абсорбционный холодильник. Принцип работы этого агрегата основан на соединении или объединении носителей и движении вещества в специальном генераторе. Дальше весь процесс повторяется.

Компрессорные холодильники для авто

Именно из-за всех вышеперечисленных недостатков для длительных выездов на природу или путешествий следует выбирать ТОЛЬКО компрессорные холодильники, а не их термоэлектрические псевдо-аналоги.

Компрессорный — это неубиваемая и надежная классика. Самый ходовой вариант — это коробка объёмом 30-40 литров, внутри которой встроен настоящий мини-компрессор, не боящийся вибраций и жестких условий эксплуатации.

Холодильник заполнен фреоном и способен реально поддерживать температуру до -20С (независимо от температуры за бортом). Теплые напитки охлаждаются буквально за полчаса.

Если позволяют средства, лучше выбирать двухкамерные автохолодильники с раздельным поддержанием температуры. У этих устройств в одной из камер происходит заморозка до -20С (мясо, рыба, мороженное и другие продукты), а в другой устанавливается температура чуть выше ноля (для напитков).

Ошибка №13
При этом не путайте простое разделение секций на две камеры тонкой стеночкой с настоящими двухкамерниками.

Это разные вещи. У “настоящих”, деление температуры между отсеками происходит за счет разного расположения хладоэлементов.

Что касается объема, при покупке обращайте внимание на следующий момент:

Ошибка №14
Некоторые производители указывают объем не внутреннего пространства холодильника, а считают его по размерам наружных стенок!

Делается это, чтобы выиграть в конкурентной борьбе и в характеристиках прописать гораздо лучшие параметры.

При толщине стенок в 2-3см потеря объема будет существенна. Поэтому не ленитесь и прямо в магазине рулеткой перемерьте фактические размеры.

Цвет корпуса также играет немаловажную роль. Темные стенки будут хорошо нагреваться от солнечного света за стеклом автомобиля.

Поэтому белые и серебристые тона должны быть в приоритете.

А еще при покупке автохолодильника желательно с собой взять полуторалитровую бутылку из-под воды. Это самый распространенных предмет, который вы будете помещать внутрь.

Ошибка №15
Пространство некоторых моделей спроектировано таким образом, что эту самую бутылку можно засунуть только по диагонали (от нижнего угла до верхнего).

Ее невозможно поставить вертикально (не закрывается крышка) или положить горизонтально (не хватает длины). В итоге у вас останется очень мало места для других продуктов.

Старайтесь выбирать универсальные модели, которые одновременно работают как от 12В-24В, так и от 220В.

Недостатка у компрессорных холодильников по сути всего два:

дорогие

тяжелые

Принцип работы

Алгоритм работы заключается в том, что хладагент испаряется за счет низкой температуры кипения. Специальное густое вещество, как и носитель данного состава, в емкости нагревается до определенной температуры. Затем пары попадают в конденсатор, где в виде жидкости отправляются в испаряющий блок. В этом блоке они вновь закипают, но только уже при отрицательных температурах. Затем они забирают лишнее тепло из холодильника. Так работает абсорбционный холодильник. Принцип работы этого агрегата основан на соединении или объединении носителей и движении вещества в специальном генераторе. Дальше весь процесс повторяется.

Технические параметры элементов Пельтье

Главными параметрами у элементов Пельтье являются:

• Q_max – производительность холода. Данный параметр рассчитывается из максимального тока и разности температур между противолежащими обкладками модуля Пельтье
• DTmax – максимальный температурный перепад между сторонами элемента Пельтье в идеальных условиях
• I_max – ток, при котором перепад температур достигает своего максимума
• U_max – предельное напряжение, при котором перепад температур достигает своего максимума
• Resistence (RES) – сопротивление внутренних элементов изделия
• КПД (COP) – данный показатель у самых лучших модулей едва дотягивается до 50 %. Но чаще всего встречаются элементы КПД от 20% до 30%.

Разновидности газовых аппаратов и как выбрать нужный

При подборе модели газового холодильника требуется руководствоваться принципами, аналогичными тем, что используются при выборе обыкновенного агрегата. Газовое холодильное оборудование производится в варианте небольших моделей, объем которых достигает 35 л, а также в конфигурации напольных агрегатов – от 100 л. Вместительные холодильники подразумевают одновременно и морозильную, и холодильную камеры, а в агрегатах 35 л – присутствует только холодильный отсек.

Стоимость оборудования зависит от его объема, в сравнении с моделями, которые запитываются только от электросети, газовые вариации дороже. Автохолодильники имеют меньшую стоимость по причине небольшого объема

Также, требуется принимать во внимание класс холодильного оборудование, который описывает климатические условия при эксплуатации. Классы распределены следующим образом:

• N +16…+32 С;
• SN +10…+32 С;
• ST +18…+38 С;
• T +18…+43 С.

Присутствуют также различия по вспомогательным функциям и заводской комплектации газового холодильного оборудования:

• автоматизированное оттаивание;
• световые и звуковые сигналы;
• наличие колесиков для транспортировки;
• аварийная сигнализация;
• температурный индикатор на панели;
• наличие функции суперохлаждения для стремительного понижения температуры (Super Cool);
• присутствие циркуляции воздуха, которая препятствует намерзанию льда – No Frost;
• антибактериальное покрытие;
• экономичный режимы функционирования.

Кроме указанного, газовые холодильники подразделяются на электронный и механический варианты управления. При их помощи возможно отрегулировать температурные показатели внутри холодильного и морозильного отсеков оборудования. Электронный вариант оснащен экраном, где показываются сведения о работе холодильного шкафа.

Позитивные и негативные моменты газовых холодильников

Среди преимуществ газовых холодильников ключевыми выступают следующие:

1. Способен работать бесперебойно от различных источников питания (электрогазовый холодильник), имеет возможность функционировать, запитываясь от авто прикуривателей, сжиженного газа и электричества.
2. Повышенные показатели энергоэффективности и производительности.
3. Бесшумность работы – конструкционные моменты газового холодильника не предполагают компрессора и других подвижных компонентов, итогом является отсутствие вибраций.
4. Продолжительный эксплуатационный срок – вибрации отсутствуют и это снижает степень износа определенных частей холодильника и агрегата в целом.
5. После выключения питания газовое холодильное оборудование способно продолжительное время поддерживать пониженные показатели температуры в камерах.
6. Достаточно большой выбор холодильников на газу в продаже.
7. Экономичность – благодаря работе от баллонов со сжиженным газом возможно сэкономить на электричестве и ремонте (газовые холодильники ломаются реже за счет определенного типа конструкции).

Агрегаты на газу выпускаются разнообразных габаритов и конфигураций, что дает возможность подобрать их под конкретные обстоятельства – в качестве туристического, автохолодильника, домашнего и для других целей. По сравнению с классическими вариантами холодильного оборудования, модели на газу характеризуются меньшей вместительностью, но их надежность гораздо выше. Также, еще одним негативным фактом возможно обозначить потенциальную опасность, которую несут баллоны со сжиженным газом при неправильном обращении с ними.

Особенности газовых холодильных агрегатов

Газовый холодильник отличается невероятной надежностью. Большим преимуществом такого оборудования считается полное отсутствие каких-либо движущихся частей. Это практически до нуля снижает риски поломок. Из-за данной особенности цены на устройства такого класса немного выше, чем на электрические холодильники. Но такое приобретение очень выгодно и обязательно окупится за счет высокой надежности и огромного срока эксплуатации.

Работа этого оборудования ничем не отличается от функционирования обыкновенных бытовых агрегатов. В них также поддерживаются температуры от 2 до 4 градусов, однако энергию прибору обеспечивает баллон пропана.

Как работают газовые холодильники?

Как понятно из названия, холодильник работает на пропане, баллон которого подключается к устройству. В среднем, на одном стандартном 50-литровом баллоне средний холодильник отработает месяц. Внешне оборудование не отличить от электрического: может быть такое же количество и расположение холодильных и морозильных камер. К тому же, в них поддерживается такая же температура от плюс 2 до минус 15 градусов. Разительным отличием стала полная бесшумность. Популярными являются абсорбционные модели, в которых поглощающим материалом стала вода, а хладагентом выступает аммиак. Холод «рождается» следующим образом:

• Водно-аммиачный раствор подогревается газовой горелкой;
• Концентрированные пары аммиака испаряются, так как вода закипает при более высокой температуре в районе 100 градусов по Цельсию;
• Аммиачный пар идет дальше по системе, проходя теплообменник, конденсатор, испаритель;
• В поглотителе пары охлаждаются;
• Холод передается в камеры, а пары конденсируются и повторяют весь цикл с начала.

Особенности эксплуатации

Газ и хладагенты относятся к вредным опасным веществам, поэтому при использовании нужно выполнять меры предосторожности:

При работе газовое устройство нельзя накрывать;
устройство располагают в помещении с хорошей вентиляцией;
запрещена установка холодильника во влажных, запылённых местах;
баллоны с газом перемещают осторожно;
допускается применение только госпроверенных баллонов;
перед началом использования проверяют на герметичность и работоспособность шлангов и других соединительных узлов;
подбирают объем газового баллона, примерный расчет 5л на 230 часов;
следят за уровнем размещения конструкции, газовые баллоны не приемлют наклонную установку;
воздух вокруг агрегата должен циркулировать беспрепятственно, поэтому нужно обеспечить достаточное пространство между ним и ограничивающими предметами;
нельзя перегружать установку большим количеством продуктов;
необходимо проводить очистку холодильника с удалением талой воды не менее 1р/мес, перед очисткой отключают его от напряжения.

Устройство и принцип работы пропанового холодильника

Холодильные агрегаты данного типа могут обеспечить разность температур в 30 С, они оснащаются морозилкой и предназначены для хранения продуктов питания. Их цена выше чем у электрических, но поскольку они не имеют движущихся деталей, то гарантируют больший срок эксплуатации. Из строя может выйти только горелочное устройство, которое легко можно заменить собственными силами. Функционально газовые холодильники похожи на традиционные, они также предназначены для создания низкотемпературного режима внутри камеры, но не от электроэнергии, а от сжиженного газа в баллоне.

Работы их заключается в низкой Т кипения хладагента, находящегося в густой консистенции. Нагрев осуществляется горелкой до превращения вещества в жидкость, поступающей в испаряющий блок, где она вновь испаряется, но уже под воздействием низкой температуре, для этого происходит забор тепла из внутренней полости камеры.

Для того чтобы процесс протекал полностью должна быть установлена эффективная горелка, защищённая от влажности, рядом с которой не допускается размещение горючих веществ. Не рекомендуется также оставлять агрегат под воздействием солнечных лучей.

Фактически в абсорбционном устройстве газу отводится второстепенная роль — только для подогрева агента. Главные вещества в газовых агрегатах — это аммиак и вода. Первый как хладагент, а вода, как вещество-поглотитель.

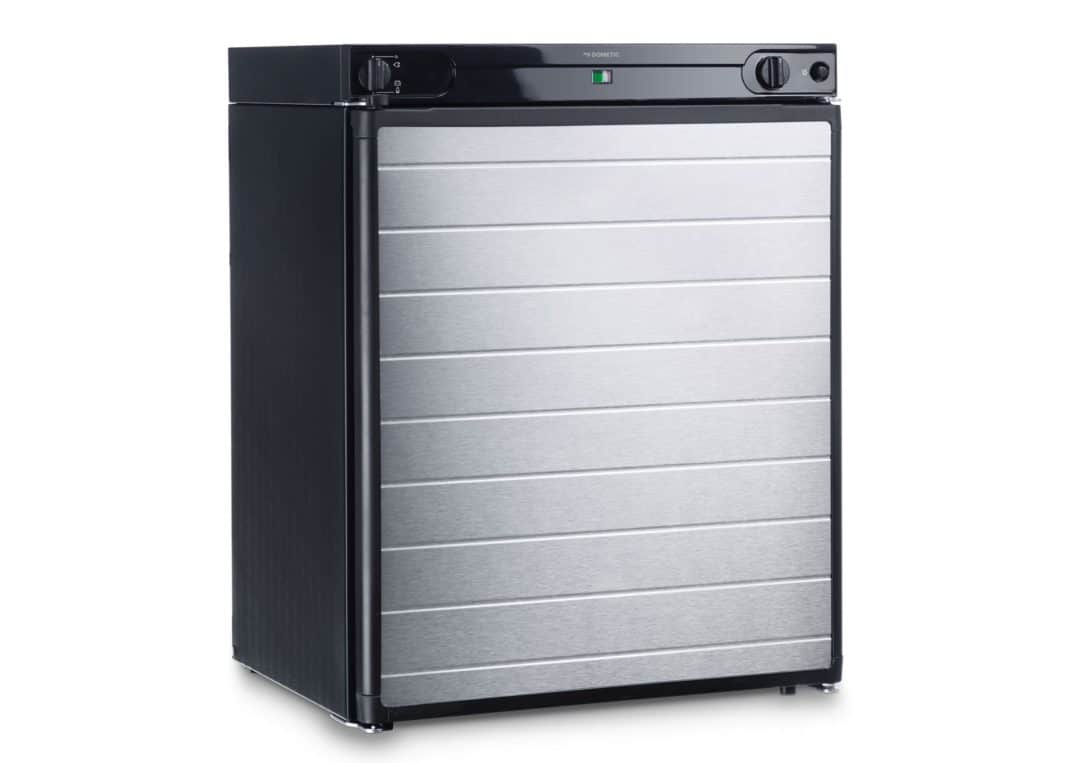

Как выглядит газовый холодильник

Технологические модули установки:

1. Газовый – греющий модуль, осуществляет нагрев хладагента для выработки паров аммиака и направления слабо-аммиачного жидкости в полость абсорбера.
2. Генератор – устройство для нагрева.
3. Конденсатор — охлаждает пары до Т конденсации.
4. Абсорбер – поглощает хладагент.
5. Испаритель – генерирует низкую температуру.

Применение

Внутренние камеры холодильника имеют двойные стенки. В промежутке между ними располагаются трубы, по которым движется хладагент. Он перемещаются по замкнутому контуру. Наличие достаточного количества фреона гарантирует эффективное охлаждение холодильной камеры. Ответ на то, каким запахом обладает фреон, зависит о его разновидности.

Фреон способен охлаждать содержимое холодильника, вбирая в себя излишнее тепло. В холодильнике он циркулирует по замкнутой системе труб. Нагрев превращает его в газ. Электромотор сжимает его, вынуждая отдавать тепло в окружающую среду. В виде жидкости хладагент снова передаётся в холодильник, отбирая тепло у хранящихся в нём продуктов. При этом он опять переходит в газообразное состояние. После этого он вновь подвергается сжатию, и цикл повторяется снова.

Принцип работы холодильника на газу

Технологический цикл охлаждения начинается с подогрева газовой горелкой концентрированного водоаммиачного раствора. За счёт более низкой температуры кипения аммиака это вещество вскипает быстрее воды. Начинается процесс образования концентрированных паров хладагента, которые поступают в конденсатор.

Здесь аммиачный пар конденсируется, и уже жидкий аммиак устремляется к испарителю, где за счёт отбора тепла от продуктов вскипает, образуя парожидкостную смесь.

Схемой абсорбционного холодильника предусматривается также работа устройства, которое носит название “дефлегматор”. Этот модуль установлен на выходе из кипятильника и предназначен для получения слабого водоаммиачного раствора в процессе частичной конденсации насыщенных паров.

Этот слабый раствор собирается в абсорбере. Туда же направляется насыщенная парожидкостная аммиачная смесь из испарителя, где абсорбируется. Далее цикл повторяется.

Большая часть абсорбционных бытовых холодильников оснащаются электрическими нагревателями. Например, из таких моделей можно отметить холодильники «Садко»
, «Морозко»
и другие.

Но электрический нагреватель вполне допустимо заменить любым другим источником тепла, включая пропановую горелку, радиатор отопления и даже дым печной трубы.

Поэтому отмеченные модели абсорбционной техники теоретически вполне допустимо использовать под создание своими руками холодильника на газу, функционирующего в постоянном режиме.

Абсорбционный газоэлектрический агрегат

Многие предпочитают называть такие устройства электрогазовыми. Такие устройства обладают рядом преимуществ, среди которых:

• бесшумная работа;
• компактный размер;
• экономичность;
• долгий срок эксплуатации, редкие обращения в сервис ремонта.

Также такие холодильники можно установить в автомобили, работающие на бензине или на газу.

Абсорбционные холодильные машины Watch this video on YouTubeПринцип работы абсорбционного агрегата минибаров
