Требования, указанные в регламенте
Световая мощность ДХО зависит от угла свечения светодиодных ламп с линзами. Светодиоды без оптики светят на 120 градусов. Чтобы избежать этого, необходимо достичь фокусировки света. Для того, чтобы узнать силу света, можно включить ДХО и расположить на расстоянии 1 метра от них по оптической оси источника света люксметр.
Требуемые характеристики перечислены ниже:
- на каждом из ДХО должен быть 500-700 люмен;
- мощность не менее 6 ватт;
- свет должен распространяться под углом 35 градусов.
По ГОСТу освещаемая площадь каждого ДХО должна составлять не менее 40 сантиметров, вертикальный угол свечения должен равняться 25 градусам, а горизонтальный — 55.
Мощность света должна составлять 400 – 800 кандел. При приобретении дешёвых китайских запчастей рекомендуется перебирать их сразу же после покупки. Таким образом можно устранить различные дефекты сборки (подмазать термопасты и улучшить охлаждение).
Способы установки и схема подключения дневных ходовых огней
Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.
При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО
- Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
- Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
- Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.
Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).
Плавный розжиг автомобильных фар
По мимо эстетические удовольствия от постепенного загорания фар, схема розжига имеет и практическую ценность для ламп. На лампах не будет резких скачков напряжение что увеличит срок ее службы и защитит от нежелательных выгораний. Для реализации схемы плавного розжига автомобильных фар, самым главным элементом будет полевой транзистор.
Транзистор надо брать достаточно мощный рассчитанный на токи до 25 А. Естественно транзистор надо будет установить на теплоотвод, греться будет прилично.
Схему можно использовать и для светодиодных ламп или лент, тогда такого мощного транзистора не надо, однако все равно рассмотрим схему для мощных ламп накаливания, т.к.
она справедлива в любом случае не зависимо от того какой источник света стоит на нагрузке.
При установке номиналов, показанных на схеме время включения/отключения фар будет составлять примерно 3-4 секунды.
Время задержки задается RC-цепочкой (на схеме резистор номиналом 51 кОм и конденсатор 220 мкФ). С номиналом резистора можете по экспериментировать, выбирая нужное вам время включения и затухания.
Чем меньше будет номинал резистора, тем быстрее будет происходит заряд/разряд конденсатора.
Полевой транзистор использовался марки IRF9540, в качестве биполярного транзистора управляющего включением полевика можно взять S9014 или отечественный аналог КТ3102.
Обратите внимания что конденсатор полярный, неправильное полярность, поданная на электролит сразу его, взорвет, будьте аккуратны. Мощности 0,25 Вт хватит для всех резисторов в схеме. Перед установкой в автомобиль обязательно поэкспериментируйте сколько составляет время включения/затухания. При неверной установке номиналов время задержки может растянуться и на пару минут.
Как своими руками сделать ходовые огни на авто из светодиодов.
Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.
Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.
Вот как выглядит Гранта со светодиодными ДХО.
Практически для любого автомобиля (оставим Ладу Гранта в покое) можно изготовить ДХО на основе светодиодов своими руками.
Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.
Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату
Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше
Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).
Следующий шаг – изготовление корпуса-радиатора.
Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см2, а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.
Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.
Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!
Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.
Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.
Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись одной из множества схем приведенных в сети.
Сверхъяркие светодиодные ДХО своими руками
Дневные ходовые огни с приходом новых правил окончательно вошли в жизнь всех автомобилистов. И, разумеется, как и любой другой элемент автомобиля, ДХО также могут быть модифицированы. На сегодняшний день появилось множество разновидностей ДХО, как по типу свечения, так и по форме. Однако, зачастую, подобрать фары, идеально подходящие именно под Ваш автомобиль не представляется возможным. В этой статье мы рассмотрим, как можно своими руками собрать ДХО на основе светодиодов. Благодаря этой технологии Вы сможете создать абсолютно уникальные ДХО, подходящие именно Вам.
При создании ДХО Следует придерживаться определенных правил. В соответствии с ГОСТом Р 41.48-2004 (Правила ЕЭК ООН N 48), существуют определенные требования, предъявляемые к ДХО. Рассмотрим основные из них: 1. Яркость 400-800 люмен. 2. Геометрическая видимость 20° наружу и внутрь по горизонтали и 10° вверх и вниз по вертикали. 3. Автоматическое включение при пуске двигателя. 4. Выключение при включении ближнего света
| Другие варианты тюнинга ДХО |
Для создания ДХО нам понадобятся: акриловая эллиптическая трубка с креплениями 15 мм. (используются для подсветки в рекламе), светодиоды SMD 5050. Яркость каждого 18 Лм. для поучения 400 Лм нужно 23 светодиода, сопротивления 150 Ом. По одному на каждые 3 SMD, текстолит фольгированный. Для начала необходимо провести серию замеров. По машине необходимо выгнуть стержень, нагрев его, по изгибу бампера и обрезав. В нашем случае длина его получилась 28 см.
Таким образом, необходимо получить плату для диодов длинной на 27 см. и 10 мм шириной. Далее нам необходимо изготовить печатную плату. Для этого, для начала в sprint layout 6 нарисуем разводку платы. Решено было сделать по 3 диода в связке без применения линз и отражателей (так как в трубку кроме диодов и платы ничего не помещается).
Далее переносим рисунок на бумагу. Чтобы это сделать, распечатаем рисунок на лазерном принтере на глянцевой бумаге (например, на листе журнала) и обрежем не нужное. Далее, переносим чертеж на текстолит фольгированный. Достаточно положить чертеж картинкой вниз на текстолит и прогладить его утюгом.
После того, как плата остыла, несем ее под горячую воду
После того, как бумага полностью вымокнет, осторожно отрываем ее он платы. В результате получим рисунок на плате. Не бойтесь – это действительно не сложно! А навык очень полезный, так что стоит попробовать
Теперь необходимо перейти к травлению платы. Однако перед этим рекомендуется проверить все дорожки. Для травления используем хлористое железо, разводим в горячей воде и опускаем туда платы. Через шесть –восемь часов получаем готовые платы, почти заводского качества. Тоннер аккуратно стираем по всей поверхности платы, либо по местам спайки. Мы полностью удаляли тонер, что бы проверить дорожки
Не бойтесь – это действительно не сложно! А навык очень полезный, так что стоит попробовать. Теперь необходимо перейти к травлению платы. Однако перед этим рекомендуется проверить все дорожки. Для травления используем хлористое железо, разводим в горячей воде и опускаем туда платы. Через шесть –восемь часов получаем готовые платы, почти заводского качества. Тоннер аккуратно стираем по всей поверхности платы, либо по местам спайки. Мы полностью удаляли тонер, что бы проверить дорожки.
Теперь приступаем к непосредственной пайке. Берем сопротивление и диоды и впаиваем на плату. Про выбор сопротивления почитайте в этой статье.
После этого соединяем сегменты. Осталось лишь установить плату в трубку. По этой технологии получаем ДХО. Светодиоды в связке горят очень ярко. Они отлично будут видны на дороге.
В итоге имеем — идеальную для нас форму, прекрасные показатели яркости, маленькую себестоимость и очень низкое энергопотребление.
Схема подключения ДХО через 5 контактное реле
Эта схема является наиболее правильной и автоматизированной, я рекомендую подключать ДХО именно по этой схеме. В этой схеме используется 5ти контактное реле. Давайте немного расскажу о принципе работы 5ти контактного реле. 5ти контактное реле имеет 2 силовых вывода. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.
На рисунке:
- Контакты 85 и 86 — являются управляющими контактами. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А;
- Контакт 30 – силовой питающий контакт реле. Именно на него надо подавать напряжение для питания потребителей;
- Контакты 87 и 87А – контакты присоединения потребителей.
Приведу пример. Напряжения на контактах 85 и 86 нет, питание через реле идет к потребителю на контакт 87А. Напряжения на контактах 85 и 86 есть, реле переключает питание на потребителя на контакте 87.
Как подключить:
- Питание на ДХО и фары подаем через контакт 30. Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания;
- К контакту 87А присоединяем ДХО, которые будут включены всегда;
- К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО;
- На контакты 85 или 86 (не имеет значения), подаем управляющий сигнал от кнопки включения фар в салоне;
- Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля.
При таком подключении у вас могут работать или ДХО или фары. На заглушенном автомобиле и ДХО и фары отключаются.
По-моему – это идеальный вариант.
Подключение ходовых огней: схема, тонкости и нюансы
Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.
Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.
Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

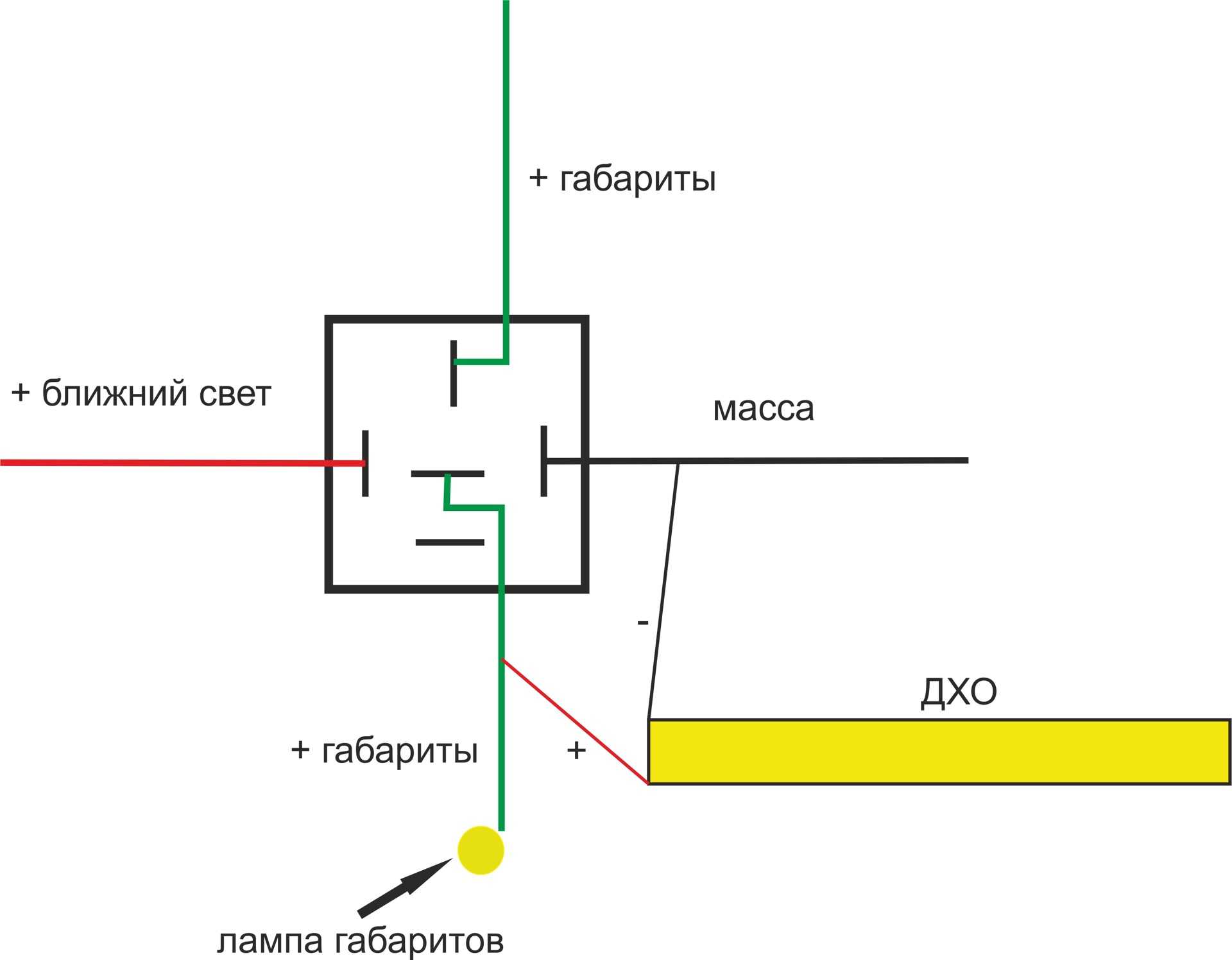

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.
Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.
Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.
При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.
С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.
Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла
Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен
Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя
Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя
Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.
Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:
- 30 кидается на выводы «+» светодиодов;
- 85 идет на «плюс» к габаритам;
- 86 подключают на любой вывод геркона;
- 87 и 2-ой вывод геркона подключается на «плюс» АКБ;
Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.
Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.
Как подключить самостоятельно ДХО?
Чтобы подключить самодельные ДХО, выполните следующие действия:
- Для обеспечения активации оптики с зажиганием можно использовать тиристоры, при этом сила тока в них должна быть 0.3 ампера. Должны использоваться тиристоры с сопротивлением на 10 кОм, а их мощность будет составлять 0.25 вольт.
- От обмотки реле отключается нулевой контакт. В том случае, если в вашей машине есть электростеклоподъемники, то этот контакт будет отвечать за их функционирование. Демонтированный разъем нужно хорошо заизолировать, чтобы не допустить замыканий в дальнейшем.
- Затем осуществляется подключение контакта включения ПТФ к реле ДХО. Эта схема должна быть вмонтирована в реле, которое находится в блоке.
- Если в процессе подключения не были допущены ошибки, то ходовые огни будут активировать при включении зажигания. Если что-то не работает, то еще раз проверьте схему.
Есть ли смысл своими руками устанавливать ДХО в штатные фары автомобиля?
Новые пункты ПДД обязывают водителей эксплуатировать транспортные средства в дневное время суток с включенными фонарями ближнего света или дневными ходовыми огнями. Последнее, конечно, предпочтительнее, но, к сожалению, такая опция имеется только в автомобилях, выпущенных относительно недавно.
Отсюда и возникают всяческие идеи хэндмейдовского характера, тем более что их преимущества довольно объективны:
- Организация ДХО из дальнего света своими руками требует всего лишь доработки в виде подключения электронного реле.
- Самостоятельно выполненный тюнинг значительно дешевле покупки фирменных осветительных приборов.
- Продление срока службы ламп.
- Уменьшение нагрузки на генератор и экономия горючего.
Не забываем и о практической пользе – автомобиль сразу становится заметнее, особенно это важно при движении против солнца. Некоторые ленивые автолюбители могут привести довод, что, мол, ближние фонари вполне подойдут для роли ходовых огней, разве что будут гореть габариты и подсветка номера
И, знаете, если иметь в виду владельцев «несвежих» моделей, то такие мысли в некотором смысле закономерны.
Полезное видео
С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.
Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.
