Как сделать антенну для телевизора своими руками

Z-антенна – дециметровая антенна для цифрового телевидения DVB-T2

Это импровизированное устройство также называют «квадрат», «народный зигзаг», «ромб».

На рисунке ниже показан упрощенный вариант классического зигзага. Для повышения чувствительности он оснащен емкостными вставками (1, 2) и отражателем А. В этом нет необходимости, если уровень сигнала приемлемый.

Для изготовления антенны своими руками понадобятся медные, алюминиевые или латунные трубки или полосы длиной 0,1-0,15 м. Алюминий наименее пригоден для установки на улице из-за подверженности коррозии. Алюминиевая фольга, жесть или металлическая сетка подходят для изготовления вставных контейнеров. После установки их следует сварить внахлест.

Классический вариант Z-антенны характеризуется работой на каналах 1-5 или 6-12. Для этого необходимо сделать пеленг:

Используем опыт радиотехники

Простой кусок проводника, присоединённый к антенне, конечно, способен улучшить сигнал, но зачастую не сработает. А всё из-за свойств радиоволн. Телевизионная модель тоже не даст никаких результатов для Wi-Fi, поскольку рассчитана на работу с частотами телевещания. Чтобы создать правильную антенну, нужно знать длину волны сигнала, усиление которого планируется. Форму устройства стоит позаимствовать у радиолюбителей. Например, антенна биквадрат давно зарекомендовала себя как лёгкий в изготовлении и надёжный прибор усиления сигнала. Эти компактные устройства дают приличное усиление от 11 дБи и выше, тогда как встроенные в роутер аппараты мощностью не превышают 5 дБи.

Для людей, крайне далёких от электромагнитной части физики, расшифровать эти показатели можно как повышение скорости соединения по Wi-Fi в несколько раз, а также увеличение расстояния подключения. Антенна биквадрат является направленной, покрывающей сектор в 40-50° перед собой, что вполне подходит для подключения удалённого от основного жилища строения, а также для создания локальной беспроводной сети между стационарными станциями. Различные умельцы отмечают устойчивый сигнал на расстоянии от 400 до 2500 м, но это вряд ли понадобится, достаточно и нескольких десятков метров.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

• рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
• выбрать волну наибольшей длины;
• вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

• 1-й мультиплекс (32 ТВК, 546 МГц);
• 2-й мультиплекс (24 ТВК, 498 МГц);
• 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

• ƛ1 = 300/546 = 0.55 м;
• ƛ2 = 300/498 = 0.60 м;
• ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

1. Антенна Харченко.
2. Петля, сделанная из кабеля.
3. Логопериодическая.
4. Тройной квадрат.
5. Устройство из пивных банок или подобных напитков.
6. Волновой канал.
7. Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

Самодельная антенна типа бабочка

Эта модификация подходит для всех волн. Позволит принять множество каналов на основе высокого качества картинки. Но изготовление выполняется внимательно, поскольку оно значительно усложняется.

Что используется:

• Деревянная доска;
• Несколько отрезков медного провода при жиле в 4 мм.

Как изготавливается:

На доске намечаются отверстия, чтобы потом высверлить их по схеме;
Нарезается 8 идентичных кусочков провода — каждый 37,5 см. Дополнительно 2 отрезка для формирования крыльев по 22 см. И ещё два провода для соединения с гнездом;
Чтобы обеспечить электрический контакт, необходимо снять изоляцию;
Кусочки провода сгибаются на оголённых участках

Важно учитывать, что V-образные создаются на основе равных сторон с расстоянием 7,5 см между концами;
Проволочные элементы монтируются на деревянное основание. Выполняется фиксация саморезами;
Выводы от самодельной ТВ антенны подключаются к гнезду телевизора

Для этого используется специальный кабель.

Теперь мы разобрались почему популярны самодельные ТВ антенны и что учитывать в процессе выбора подходящей модели. Рассмотрели несколько вариантов от простого к продвинутым примерам с этапами самостоятельного изготовления. Это поможет новичкам с разным уровнем подготовки.

«Восьмерка»

Один из самых простых способов создания домашней антенны самому. Она собирается за пару минут, но качество приема сигнала посредственное. Хорошо работает в городах в качестве комнатного приемника.

Материалы и инструменты:

• картонная коробка, по типу как из-под обуви;
• антенный кабель;
• штекер;
• нож;
• паяльник;
• клей ПВА или другой;
• фольга.

Инструкция по изготовлению антенны самому:

1. Подготовка коробки. Удаляем все с коробки, чтобы поверхность была числа. С помощью клея приклеиваем фольгу, которая будет в качестве отражателя. Только избегайте толстых слоев клея, чтобы наш металл правильно принял форму коробки. Закрываем коробку крышкой и проклеиваем ее скотчем по периметру.
2. Работа с кабелем. Антенный провод режем на 2 части и делаем из них круги (немного не закрытые). На выходе у нас должна получиться восьмерка из 2 кусков проволоки. Аккуратно зачищаем оба конца на обоих кусках кабеля, не убирая саму фольгированную оплетку, она должна сохраниться. Прикрепляем ее к коробке так же само скотчем.

1. Соединение частей. Берем антенный кабель, уже тот, который будет использоваться для подключения к телевизору. Длину выбирайте сами. Конец зачищаем, чтобы добраться до медного кабеля, дальше кусочек подчищаем, чтобы осталась фольга. С помощью медной проволоки делаем отводок от фольги (закрепляем кабель вокруг нее). Подключаем основную жилу к одной стороне восьмерки, а отводок – к другой стороне через проволоку.

Узнаем частоты вещания DVB-T2.

Чтобы цифровая антенна работала стабильно, в первую очередь необходимо узнать на каких частотах работает и вещает ближайшая к Вам телевышка. Для этого Телевизионные передатчики DVB-T2 и вписываем свой город (населенный пункт).

Теперь увеличите карту и найдите свой дом. Кликните мышью на него (если дома нет, то примерно) и Вы увидите расстояние до ближайших передатчиков, направление (показано чёрным треугольником) и частоты на которых идёт вещание.

Частоты вещания ближайших телевышек

В нашем случае ближайшая телебашня находится на расстоянии 693 метра и вещание ведётся с частотами 498 и 626 МГц. У каждого населенного пункта может отличаться.

1 способ сделать антенну DVB-T2.

Для этого способа не нужно ничего, кроме коаксиального кабеля! Разве что телевизионный штекер, но даже без него можно обойтись.

Вычисляем среднюю частоту:

Подставляем свои частоты:(1 частота + 2 частота) / 2

В моем случае будет так:(498 + 626) / 2 = 562 МГц

Теперь определяем длину волновода (часть кабеля, который будет принимать частоты. Не буду загружать Вас формулами, сделаем проще:

7500 делим на Вашу среднюю частоту. В моем примере:7500 / 562 = 13,35 сантиметров.

Отмеряем данную длину на телевизионном кабеле.

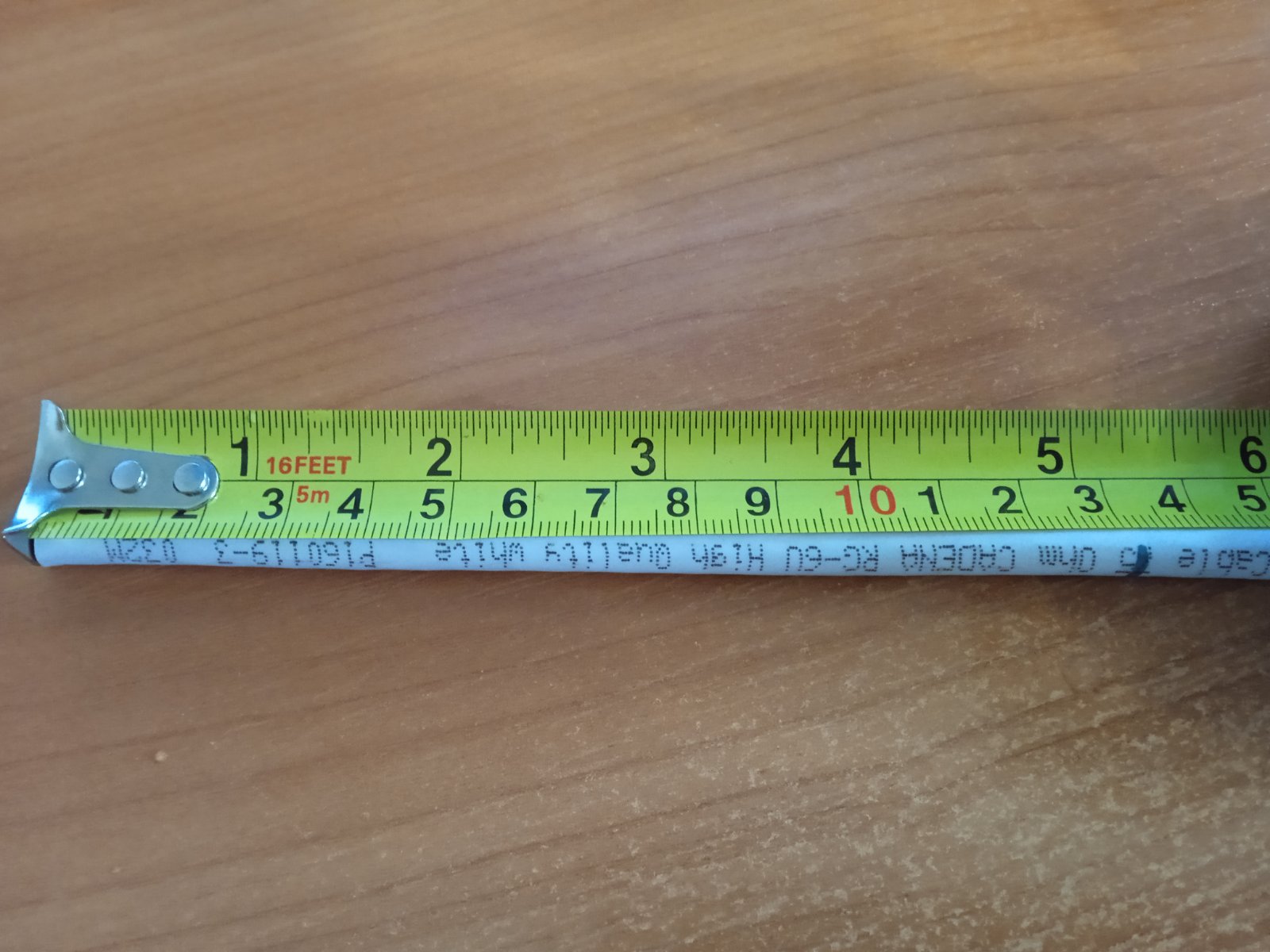

Длина волновода

И снимаем внешний внешний изолятор.

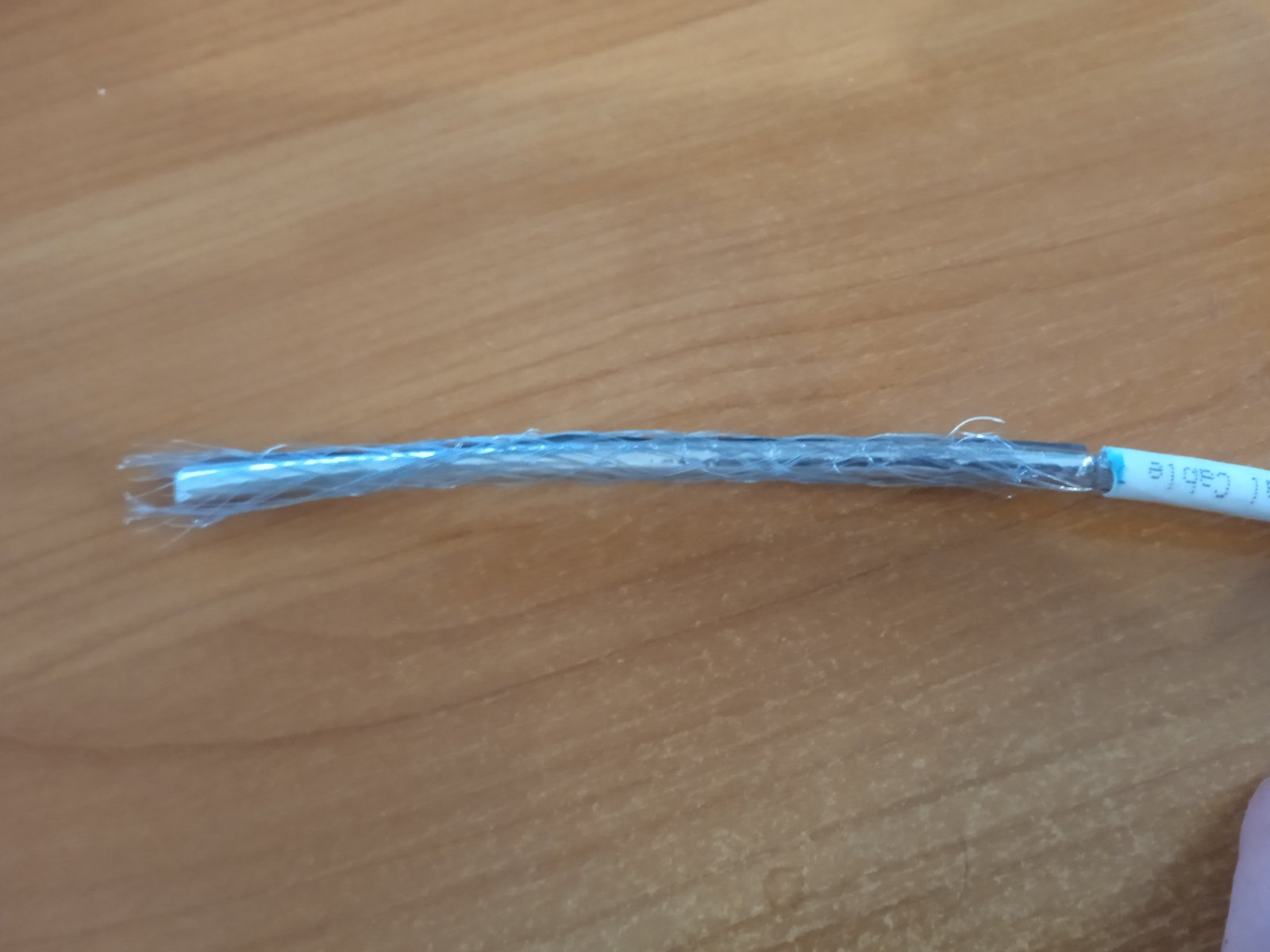

Кабель без внешнего изолятора

Теперь, старясь не повредить внутренний изолятор снимаем фольгу и металлическую оплётку. Загибаем волновод на 90 градусов (прямой угол).

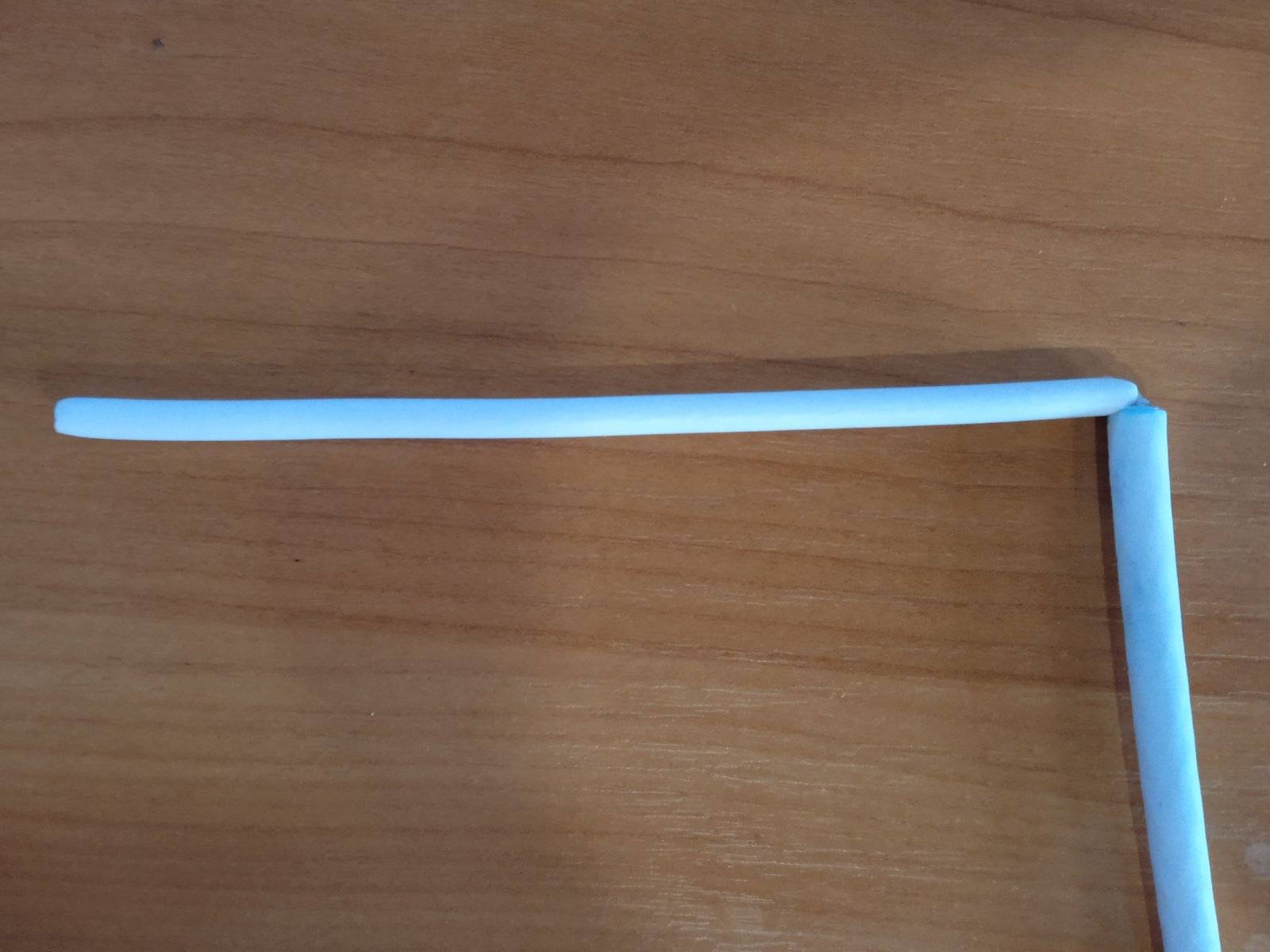

Волновод с изолятором

Внутренняя жила коаксиального кабеля будет волноводом. Конечно, можно снять и внутренний изолятор. Но зачем? на приём сигнала он не влияет, только защищает от коррозии и соприкосновением с другими металлами.

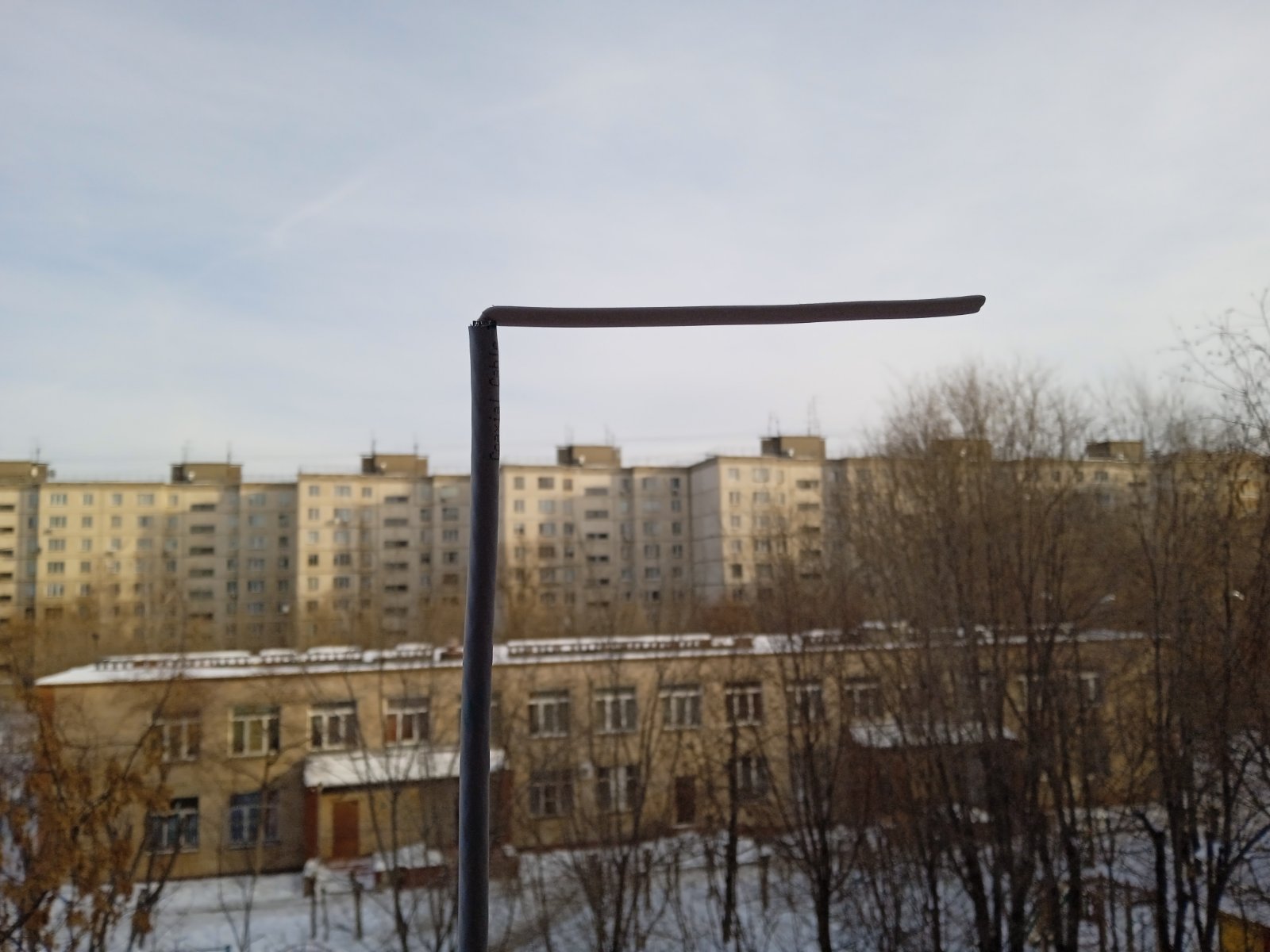

Самая простая цифровая антенна DVB-T2

Антенна готова! Обязательно проследите, чтобы волновод (кусок телевизионного кабеля без фольги и внутреннего изолятора) обязательно был перпендикулярен направлению передающей антенны. Также кране желательно расположить антенну на улице. Любые препятствия на пути делают сигнал слабее или могут вовсе погасить его.

Подключаем антенну к телевизору.

Другую часть кабеля прокладываем по дому (квартире) и подключаем к телевизору.

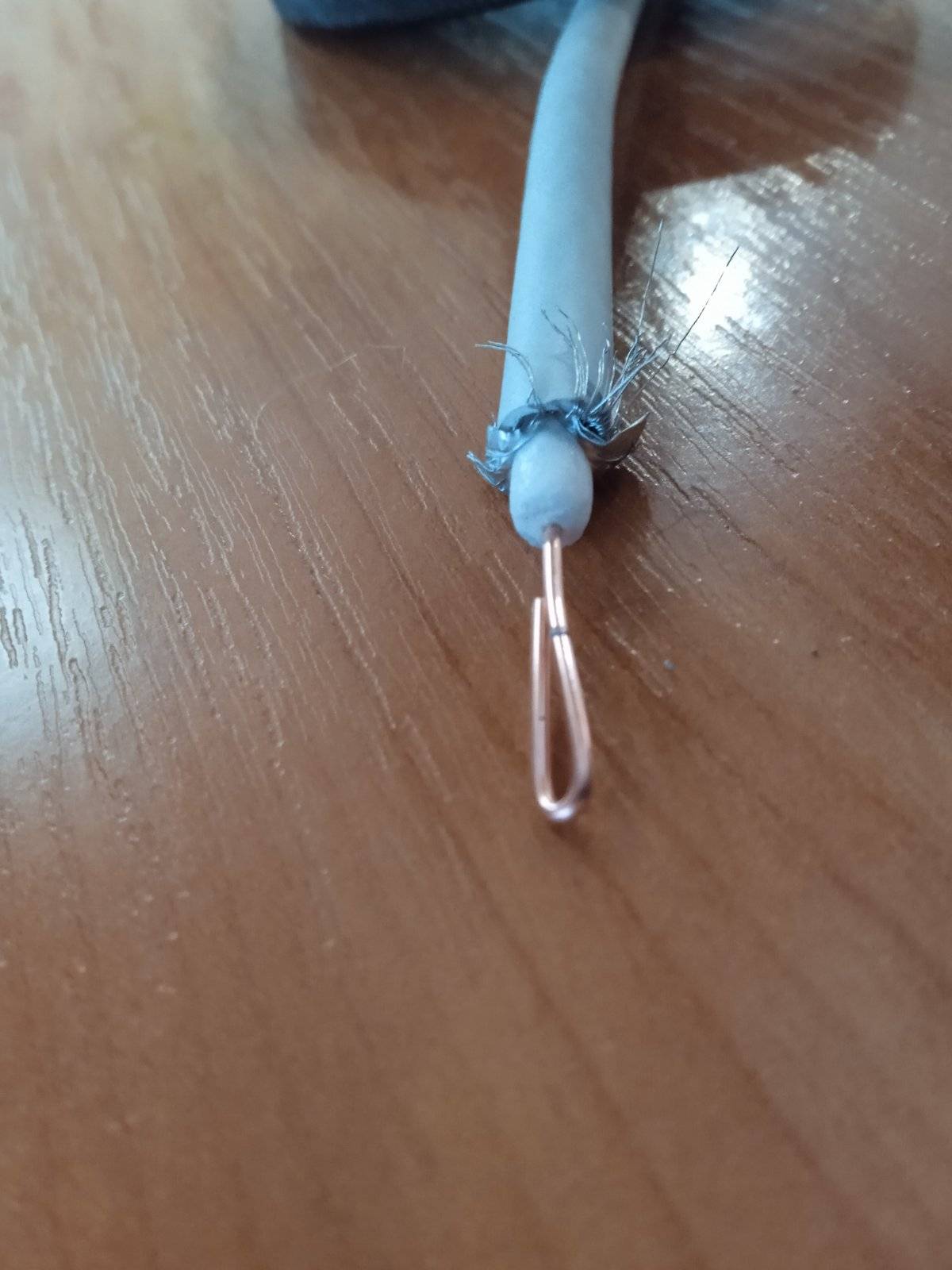

Зачищаем кабель

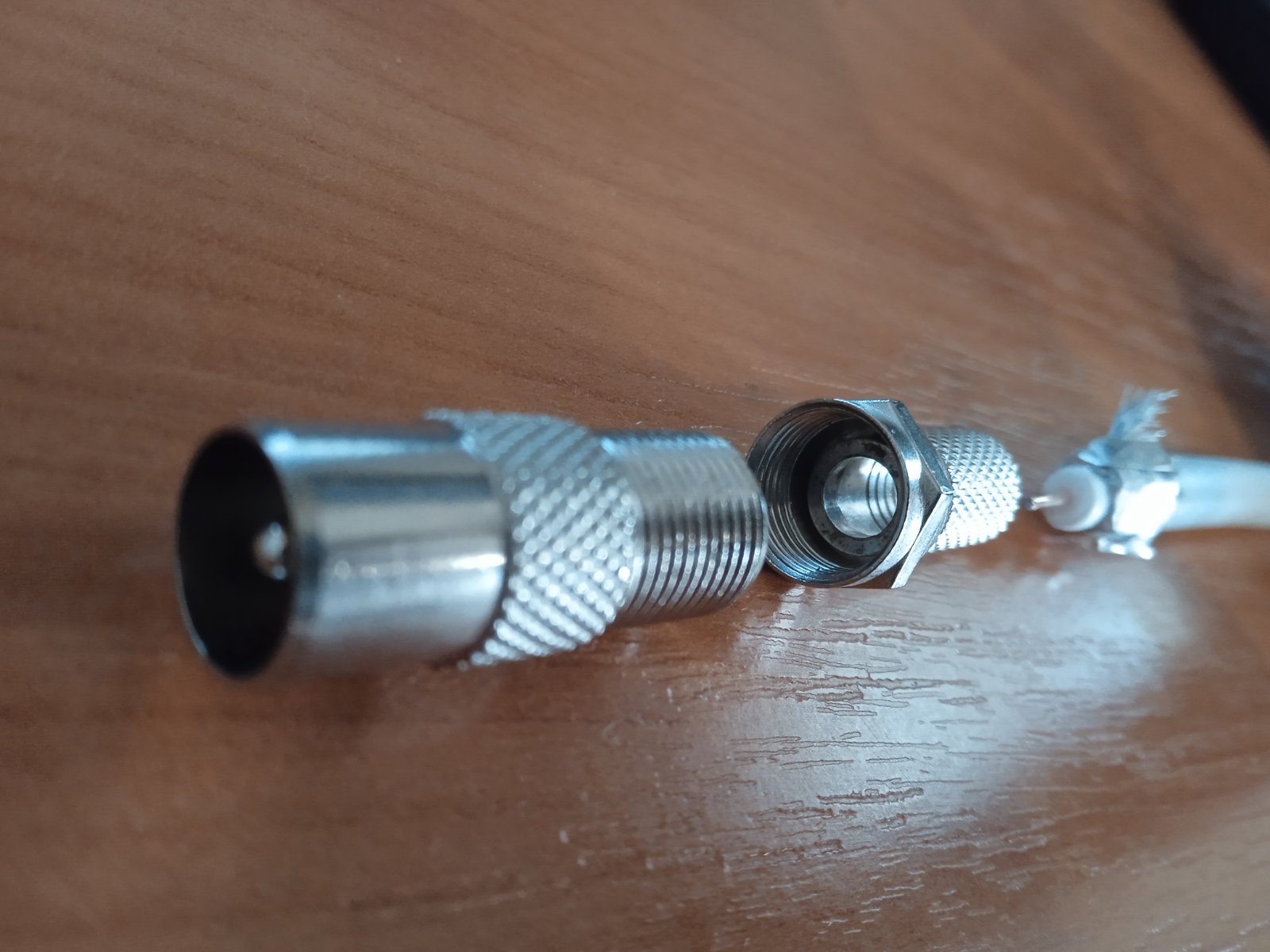

Если есть металлический телевизионный штекер и F-разъем, то это самый надежный способ подключения любой антенный к ТВ.Снимаем внешний изолятор, примерно два сантиметра. Фольгу и металлическую оплетку загибаем. Снимаем внутренний изолятор, примерно 1,5 сантиметров. Накручиваем F-разъем и ТВ-штекер.

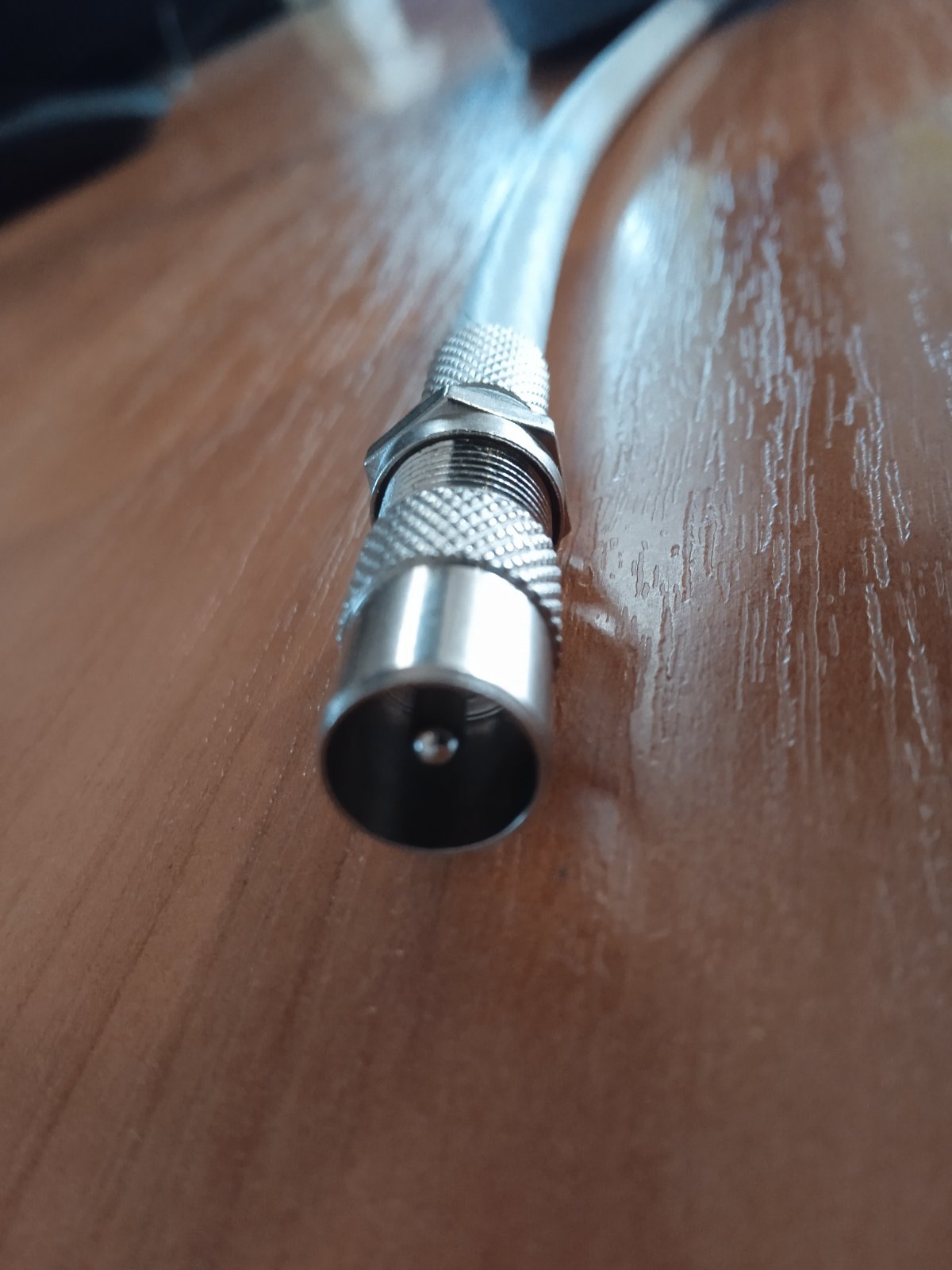

Телевизионный штекер

Если штекера нет, не беда. Зачищаем кабель, как на рисунке и вставляем в центральную часть разъем на телевизоре.

Если нет ТВ-штекера

Конечно, такое подключение не надёжно. Но, когда хочется посмотреть ТВ прямо сейчас, а бежать некогда или некуда, то можно и так.

2 способ изготовления антенны.

Для второго способа понадобятся ещё 3 f-разъема и делитель телевизионного сигнала. По сути всё о же самое, что и в первом способе, только делаем для волновода. Для каждой из частот свой. Применим ту же формулу:

Первый волновод: 7500 делим на частоту первого передатчика.7500 / 498 = 15 сантиметров.

Второй волновод: 7500 делим на частоту второго передатчика.7500 / 626 = 12 сантиметров.

Делитель ТВ-сигнала не имеет направления работы, поэтому может использоваться не только как делитель, но и как сумматор.

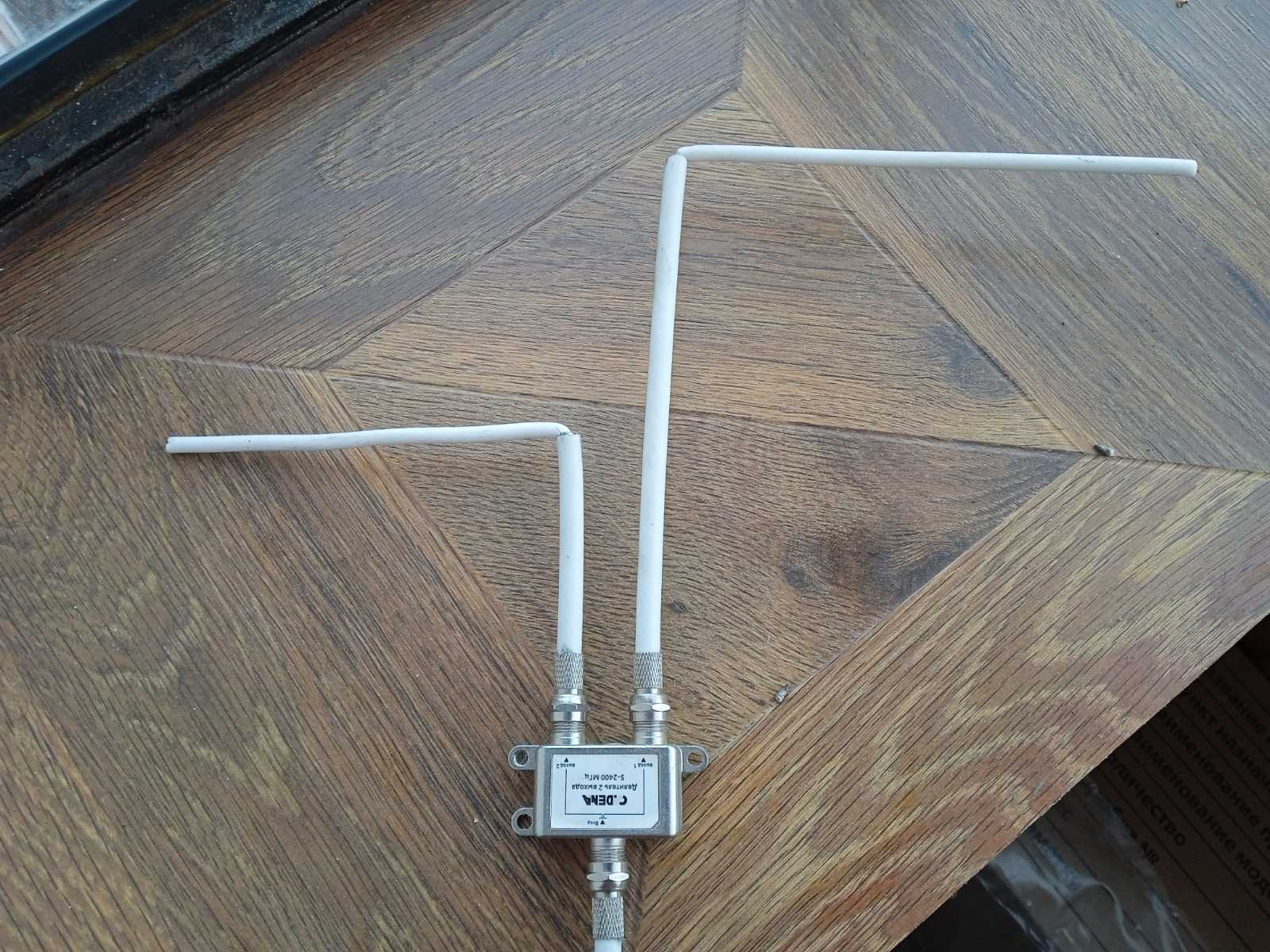

Антенны и сумматор сигнала

Таким образом на Вашей антенне будет 2 волновода под каждую частоту. Как на рисунке.

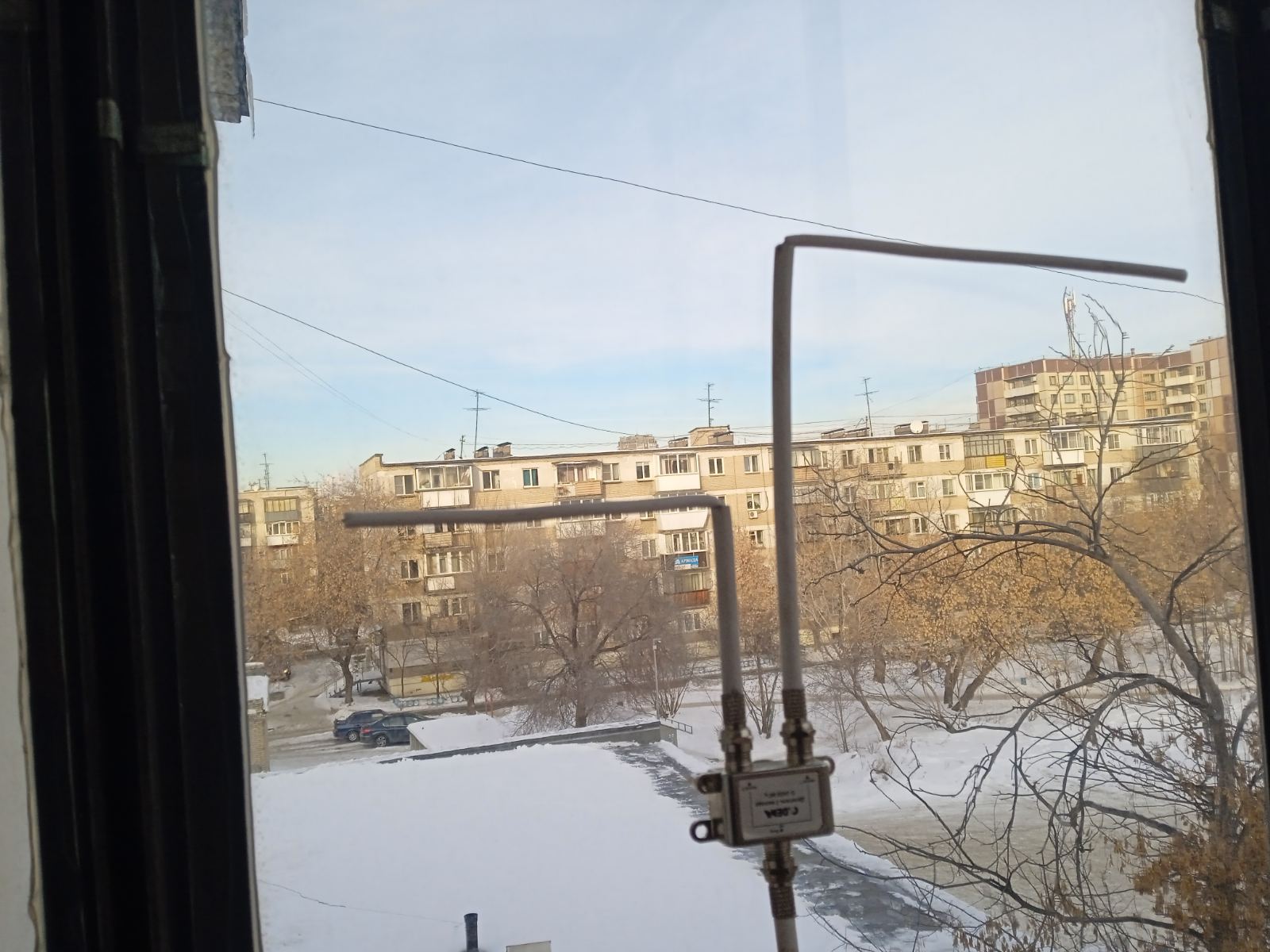

Антенна на 2 мультиплекса

Это немного затратнее, но обеспечивает более устойчивый приём.

Не тратьте деньги, наслаждайтесь просмотром!

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Переделка антенна для цифрового ТВ Польской решетки в антенну Харченко

Эра аналогового телевидения в России закончится с началом 2019 года.
У многих жителей сельской местности прием осуществляется с помощью чуда телевизионной техники – “Польской антенны”. Наверняка каждый их них не раз лазил на крышу, что бы поменять сгоревшую плату усилителя на новую, но мало кто знает, что антенну можно использовать вообще без усилителя, и она отлично может принимать сигнал цифрового тв!
Как это сделать? На самом деле очень просто и быстро.

Итак, приступим. Донором будет вот эта “старушка”:

Будем переделывать ее в так называемую антенну Харченко. Для этого нам понадобиться пару метров алюминиевой проволоки, лучше конечно использовать медную проволоку диаметром 2-4 мм, но ее сложнее найти.

Откручиваем все лишнее, оставляем только планку, верхнее и нижнее пластиковое крепление и коробку.

Берем конец проволоки, загибаем и сплющиваем молотком. Зачищаем надфилем и накладываем на один из двух контактных винтов.

Теперь нам нужно согнуть зигзагообразную антенну в виде двух квадратов, пропустив ее через пластиковые крепления, второй контактный винт и соединить два конца на первом винте. (Все это делается цельным куском проволоки!)

Присоединяем кабель.

И закрываем крышку.

Все, наша антенна готова к использованию! Никакого усилителя и блока питания теперь не нужно!

Антенна для цифрового ТВ из проволоки

Антенна для цифрового ТВ из проволоки — это доступный и простой способ улучшения приема телевизионного сигнала. При правильном подходе и использовании подручных материалов, такая антенна может стать полноценным решением для дома.

Материалы и инструменты

Для создания антенны потребуется несколько метров медной или алюминиевой проволоки, коаксиальный кабель, изолента и базовые инструменты вроде кусачек и отвертки.

Изготовление антенны

Начните с изгибания проволоки в определенную форму, которая будет служить основой антенны. Затем подсоедините проволоку к коаксиальному кабелю, аккуратно изолируя соединения.

Установка и настройка

При выборе места для установки антенны следует учитывать направление на ближайшую телевышку. После физической установки антенны, выполните необходимую настройку на телевизоре, чтобы обеспечить наилучший прием сигнала.

Преимущества и недостатки

Простота изготовления и недорогие материалы делают этот вариант привлекательным, но такая антенна может не подходить для приема некоторых видов сигналов или в условиях с слабым сигналом.

Изготовление антенны для цифрового ТВ из проволоки является отличным решением для тех, кто ищет экономичный и эффективный способ улучшения качества просмотра. С небольшим усилием и затратами можно создать устройство, которое обеспечит вас чистым и ясным изображением, добавив при этом удовлетворение от самостоятельно выполненной работы.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

Двойной квадрат для 3G и 4G

Алгоритм изготовления идентичен антенне для приема каналов Т2. Разница только в расчетах, конструкция будет иметь другие размеры.

Необходимо узнать частоты, на которых транслируется 3G и 4G сигнал. Каждый мобильный оператор передает сигнал на индивидуальной частоте. Но для всех провайдеров действительный диапазон 1,9-2.1 ГГц. Применив эти цифры к формуле, получим расчетную длину волны 14-16 см.

Исходя из этого, размер одной стороны будет составлять:

• 35 мм для частоты 1,9 ГГц;
• 40 мм для 2,1 ГГц.

Рефлектор монтируется на расстоянии 23 мм от основной рамки. Вместо антенного штекера на второй конец провода монтируется знакомый всем штекер 3,5 мм. Он подключается к антенному гнезду интернет-модема.

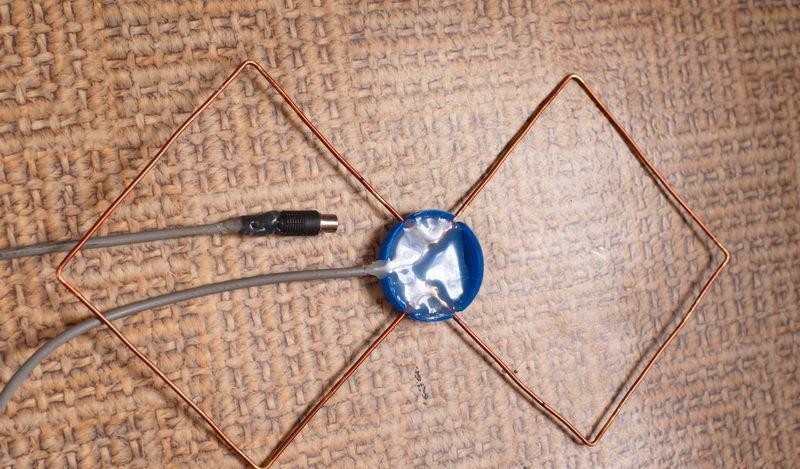

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Тестирование

Собранную антенну необходимо проверить. Чтобы протестировать цифровое телевещание, на приставке в главном меню или телевизоре нужно запустить автонастройку каналов. Такая процедура займёт всего несколько минут.

Для поиска каналов в ручном режиме потребуется ввести их частоту. Чтобы не тратить время на осуществление полного поиска, а также при наличии уже настроенных каналов, можно облегчить этот процесс. Для этого выбираются два канала, на каждом из них устанавливается частота любого канала от разных пакетов (каждый из этих мультиплексов для вещания всех телеканалов использует один частотный диапазон).

Для тестирования изготовленного устройства достаточно убедиться в качестве телевизионной трансляции. Хорошее качество изображения будет свидетельствовать о правильности выполнения работ. В итоге будет или получена качественная картинка, или она будет полностью отсутствовать.

При появлении помех можно попробовать повернуть антенну, наблюдая за изменением качества изображения. При определении оптимального расположения телеантенны её необходимо прочно зафиксировать, но обязательно в направлении телевышки.

Антенна Харченко – универсальный и практичный прибор, обеспечивающий приём слабых сигналов. Устройство можно собрать собственноручно и использовать вместо заводской антенны с усилителем. Изготовление антенны под силу каждому человеку. Достаточно найти материал, выполнить правильные расчёты и в точности следовать полученным сведениям при изготовлении прибора.

Как сделать антенну для телевизора своими руками

Для того чтобы сделать антенну для телевизора своими руками, существуют разные варианты. Одной из самых простых и доступных является антенна Харченко — изготовление антенны для цифрового тв из-под пивных банок. Ее конструкция образная и не слишком сложная для изготовления.

Для создания такой антенны, необходимо взять две пивные банки и соединить их между собой в форме ромба. Затем, для усиления сигнала, можно добавить усилитель к антенне. Наконец, необходимо настроить антенну, чтобы она ловила сигнал цифрового телевидения.

Однако, антенна Харченко — не единственный вариант самодельной антенны для телевизора. Существует множество других способов и конструкций: антенна в виде «восьмерки», «Z»-образная антенна и т.д. Каждая из этих антенн имеет свои принципы работы и подойдет для разных условий и требований.

Таким образом, можно сделать антенну для телевизора своими руками без особых сложностей. Необходимо выбрать подходящую конструкцию антенны, изготовить ее, при необходимости добавить усилитель, и настроить антенну на прием сигнала цифрового тв.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Биквадратная антенна для Т2

Биквадратная антенна является популярным выбором для приема цифрового телевизионного сигнала формата Т2. Эта конструкция может быть изготовлена своими руками из доступных материалов. В следующих разделах рассмотрим ключевые аспекты биквадратной антенны, включая ее конструкцию, изготовление и применение.

Конструктивные особенности

Биквадратная антенна состоит из двух квадратных рамок, расположенных параллельно друг другу. Она обладает хорошими широкополосными характеристиками и часто используется в системах приема цифрового ТВ.

Материалы для изготовления

Обычно для изготовления антенны используются медный или алюминиевый провод, пластиковые или керамические изоляторы и поддерживающая рамка из дерева или металла.

Процесс создания антенны

Изготовление биквадратной антенны включает измерение и нарезку проводников, формирование двух квадратных рамок и их крепление к поддерживающей конструкции. Этот процесс может быть выполнен с использованием стандартных инструментов.

Настройка и установка

Настройка антенны может потребовать небольших корректировок размеров рамок для оптимального приема на желаемых частотах. Правильное расположение и ориентация антенны также являются ключевыми факторами для хорошего приема сигнала.

Преимущества и области применения

Биквадратная антенна обладает рядом преимуществ, таких как простота конструкции, низкая стоимость и хорошие характеристики. Она может быть использована не только для приема Т2-сигнала, но и в других радиоприемных системах.

Создание биквадратной антенны для Т2 своими руками является интересным и полезным проектом для всех, кто хочет улучшить прием цифрового ТВ в домашних условиях. Благодаря простоте конструкции и возможности использования доступных материалов, такая антенна может стать отличным решением для многих любителей телевидения.

Эта задача открывает путь к глубокому пониманию принципов радиопередачи и дает удовлетворение от создания полезного устройства собственными руками.
