Как делают чаще всего
При организации проводки в квартирах и частных домах набор бытовой техники и электроприборов, в основном, одинаковый и кабеля используют одинаковых диаметров. Так что выбрать диаметр кабеля можно по упрощенной методике. Например, вам надо подключить одно какое-то устройство (или несколько и вы знаете их суммарную мощность). Тогда можно воспользоваться стандартными наработками. В таблице приведены несколько подобных решений для сети 220 В. Это данные для медного кабеля скрытой прокладки (в стене, гофре или кабель канале).
| Сечение кабеля | Разрешенная (рабочая) нагрузка по току | Максимальная нагрузка по току | Рабочая мощность | Максимальная мощность |
|---|---|---|---|---|
| 1,5 мм2 | 10 А | 13 А | 2,2 кВт | 2,8 кВт |
| 2,5 мм2 | 16 А | 20 А | 3,5 кВт | 4,4 кВт |
| 4,0 мм2 | 25 А | 32 А | 5,5 кВт | 7 кВт |
| 6,0 мм2 | 32 А | 40 А | 7 кВт | 8,8 кВт |
| 10 мм2 | 50 А | 11 кВт |
Если сравнить эти данные с данными таблицы выше, можно заметить, что токи и нагрузки тут меньше. Это потому, что тут учтен «запас» и даны оптимальные значения. В данном варианте учтено, что горят кабеля с недостаточным сечением, а нормально сделанная проводка служит десятилетиями. Потому лучше не экономить и заложить большее сечение.
Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.
Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.
Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий
Открытая и закрытая прокладка проводов
Прокладка элекропроводов бывает нескольких видов, как это прописано в Правилах устройства электроустановок — ПУЭ:
- Открытая. Ее прокладывают поверх стен, потолков, она проходит по поверхности строительных конструкций строений. Локации, у которых она проводится: изоляторы, металлические рукава, короба, наличники и др. Ее разновидности: стационарная, переносная, передвижная.
- Скрытая. Когда прокладка производится в самих конструкциях: под поверхностью стен, под полами, внутри фундамента, в перекрытиях. Локации: трубы, гибкие рукава из металла, каналы и пустоты, под штукатуркой. Может встраиваться в строительные элементы во время их производства.
- Наружная. Установка проходит по внешним стенам домов, выполняется под навесами, между зданиями на специальных опорных столбах. Она бывает открытой и скрытой.
Всегда во время прокладки соблюдаются правила их размещения, заранее просчитывается токовая нагрузка.
Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Проблемы качества выпускаемых проводов
Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают диаметр кабеля.
Указывая большее, чем в реальности, сечение провода, производитель экономит очень большую сумму. К примеру, на производство тысячи метров медного провода сечением 2,5 мм2 требуется меди 22,3 кг, а при изготовлении провода в 2,1 мм2 требуется всего 18,8 кг. Вот и получается экономия в 3,5 кг меди.
Ещё один способ удешевления продукции – изготовление токопроводящей жилы из некачественного сырья. При добавлении дешёвых примесей снижается токопроводность, следовательно, расчёты длины кабеля должен быть изменены.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Потребляемая мощность бытовых приборов
Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян
Обратите внимание на таблицу, где указана мощность основных бытовых приборов
| Электроприбор | Мощность, Вт |
| Водонагреватель (электробойлер) | 1200-3000 |
| Кондиционер | 1000-3000 |
| Кофемашина | 600-1500 |
| Микроволновая печь | 1500-2000 |
| Морозильная камера, холодильник | 700 |
| Обогреватель | 1000-2400 |
| ПК (стационарный) | 280-750 |
| Пылесос | 400-2000 |
| Стиральная машина-автомат | 4000 |
| Тепловентилятор | 1500 |
Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.
Расчёт сечения провода
Сечения у проводов разные и вам предстоит сделать осознанный выбор
Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше – будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.
Видео: Расчёт сечения проводника
Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:
I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ – для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:
I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.
Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.
Таблица основана на ПУЭ №№1.3.4 и 1.3.5
При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.
Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:
I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.
Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2
Поправки на длину
В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:
R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL – 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.
R=p*L/S=0,0175*40/1=0,7 Ω.
Вычисляем потери по формуле dU=IR:
dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.
Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.
Видео: Ошибки при выборе сечения
Сечение кабелей при открытой или закрытой проводке
При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.
Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.
Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:
- Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
- Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
- Измерить длину планируемой линии и сложить все собранные параметры вместе.
- Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
- Купить необходимое количество.
Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.
Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:
- синий – для нейтрали;
- желто-зеленый – заземление;
- белый, коричневый и прочие – фазные проводники.
Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.
Дополнительные рекомендации:
- Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
- В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
- При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
- Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Источники
- https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
- https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html
Как рассчитать сечение провода по току
Один из методов подбора характеристик кабеля — по току. В технических характеристиках приборов, которые будут подключаться к данной линии, находим максимальный (Imax) или потребляемый (I) ток. Все величины складываем, получаем общий ток, который должен пропускать провод без проблем. После этого по специальной таблице (чуть ниже), в которой прописана закономерность между сечением проводника и пропускаемым током, находим подходящее значение.
При работе с этой таблицей редко получается так, что в ней есть именно то значение тока, которое у нас получилось. В этом случае мы смотрим на ближайшее большее число. На меньшее число смотреть не стоит — проводка будет сильно греться и быстро выйдет из строя. К тому же постоянный нагрев может привести к возгоранию. Потому всегда смотрим на строку с большими цифрами.
Таблица выбора сечения кабеля по мощности и току (скрытая прокладка)
Теперь немного о том, какой параметр лучше брать в расчет — максимальный ток или потребляемый. Если сильно заботиться о электробезопасности или о том, чтобы от перегрева проводки не произошел пожар, то лучше брать максимальные токи. Как правило, это пусковые токи и они намного превышают эксплуатационные. Они дадут большой запас и проводка будет работать с малой нагрузкой, греться будет незначительно. Такой подход оправдан в пожароопасных домах — деревянных или каркасных. Пусть даже проводка укладывается в гофре или кабель-каналах, длительный нагрев может привести к пожару.
Если вы не любитель перестраховки, можно большую часть считать по потребляемому току, а на самом мощном приборе или на тех, которые в этой группе могут стартовать одновременно, взять максимальный ток. Этого должно быть достаточно, чтобы выбрать сечение кабеля с оптимальными характеристиками. Все равно вероятность того, что все приборы одновременно будут работать мала (хотя и существует, но тогда должен сработать автомат защиты).
В случае если выбрать сечение кабеля надо под какое-то одно мощное устройство — электроплиту, варочную панель, духовку и т.п. — берут максимальный ток. А вообще, лучше следовать инструкции по установке. Там обычно прописано все, вплоть до номиналов защитных автоматов и УЗО, и уж точно есть минимальный диаметр кабеля для подключения этого устройства.
Для чего нужен расчёт сечения кабеля
В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя? Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.
Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.
Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов. Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.
Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:
- общее количество электротехнических устройств, находящихся в помещении;
- совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
- затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.
Для чего это нужно
Выбор проводников для создания электрических сетей регламентируют «Правила устройства электроустановок» (в настоящее время действуют ПУЭ в редакции 7). В главе 1.3 этого документа прописаны требования по выбору проводников. Нужная информация здесь изложена очень подробно. Но разобраться в ней сможет далеко не каждый. Попробуем разобраться в сути вопроса.
Правильно подобранный провод позволяет :
- обеспечить достаточный уровень пожарной безопасности;
- предотвратить повреждение электроприборов;
- предотвратить лишние траты денежных средств на провода и кабели завышенного сечения или на ремонт электропроводки, сделанной проводами и кабелями маленького сечения.
Сечение провода определяет силу тока, который провод способен пропустить без перегрева (величину нагрузки).
Вам обязательно стоит прочитать о том, какой электросчетчик лучше поставить в квартире.
Выбор кабеля для электропроводки
Ток движется по проводам подобно тому, как вода течёт по трубе. Как в водопроводную трубу нельзя поместить жидкость большего объёма, так и по кабелю невозможно пропустить больше определённого количества тока. Кроме того, стоимость кабеля напрямую зависит от его сечения. Чем больше сечение, тем цена кабеля будет выше.
Водопроводная труба по сечению большая, чем нужно, стоит дороже, а слишком узкая не пропустит нужного количества воды. То же самое происходит и с током с той лишь разницей, что выбор кабеля, по сечению меньше заданного значения, намного опаснее. Такой провод все время перегревается, мощность тока в нем повышается. Из-за этого свет в помещении будет произвольно вырубаться, а в худшем случае произойдёт короткое замыкание, начнётся пожар.

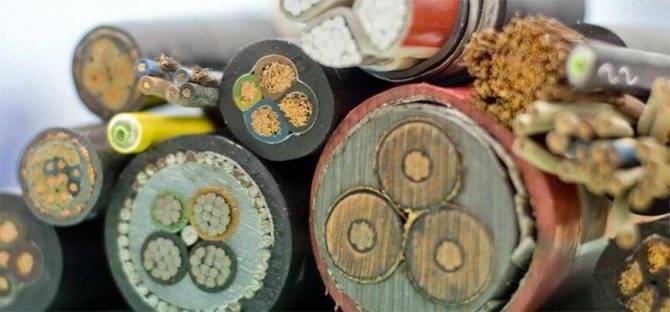

Кабель в разрезе
В том, что выбранное сечение кабеля будет больше необходимого, ничего страшного нет. Наоборот, проводка, где мощность и сечение превышают нужное значение, прослужит намного дольше, но стоимость всех электромонтажных работ сразу вырастет как минимум в 2-3 раза, ведь основные затраты на электроснабжение заключаются именно в стоимости проводов.Правильно выбранное сечение позволит:
- избежать перегрева проводов;
- не допустить короткого замыкания;
- сэкономить на стоимости ремонта.
