Что можно измерить тестером розеток
Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.
Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).
Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.
Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.
Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.
Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.
Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

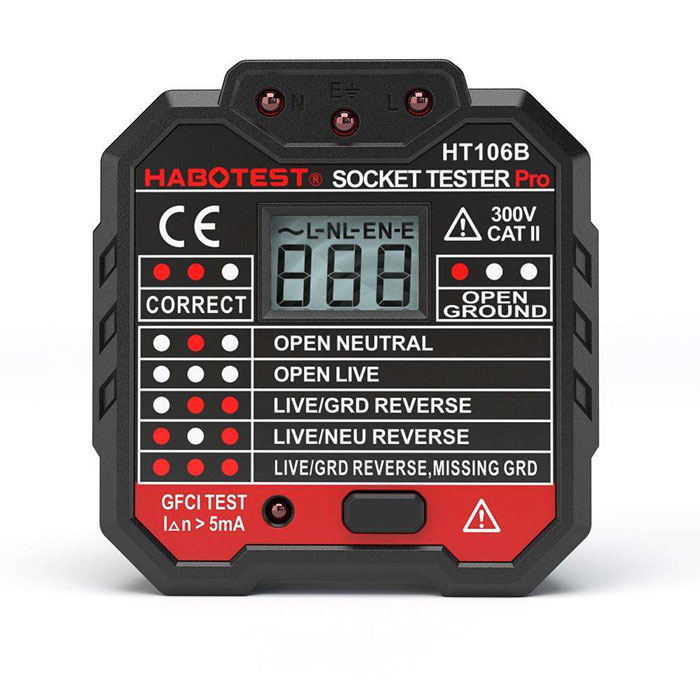

показывает текущее напряжение в розетке
определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe
есть ли “земля” в розетке
где находится фаза – справа или слева (только для розеток с наличием заземления!)
создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов
Виды электрических розеток
Промышленностью выпускаются два вида изделий:
- оснащённые шиной заземления;
- не имеющие шины заземления.
Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.
Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления
Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.
Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления
Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.
Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.
Проверка заземления в розетках
Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.
Проверка мультиметром

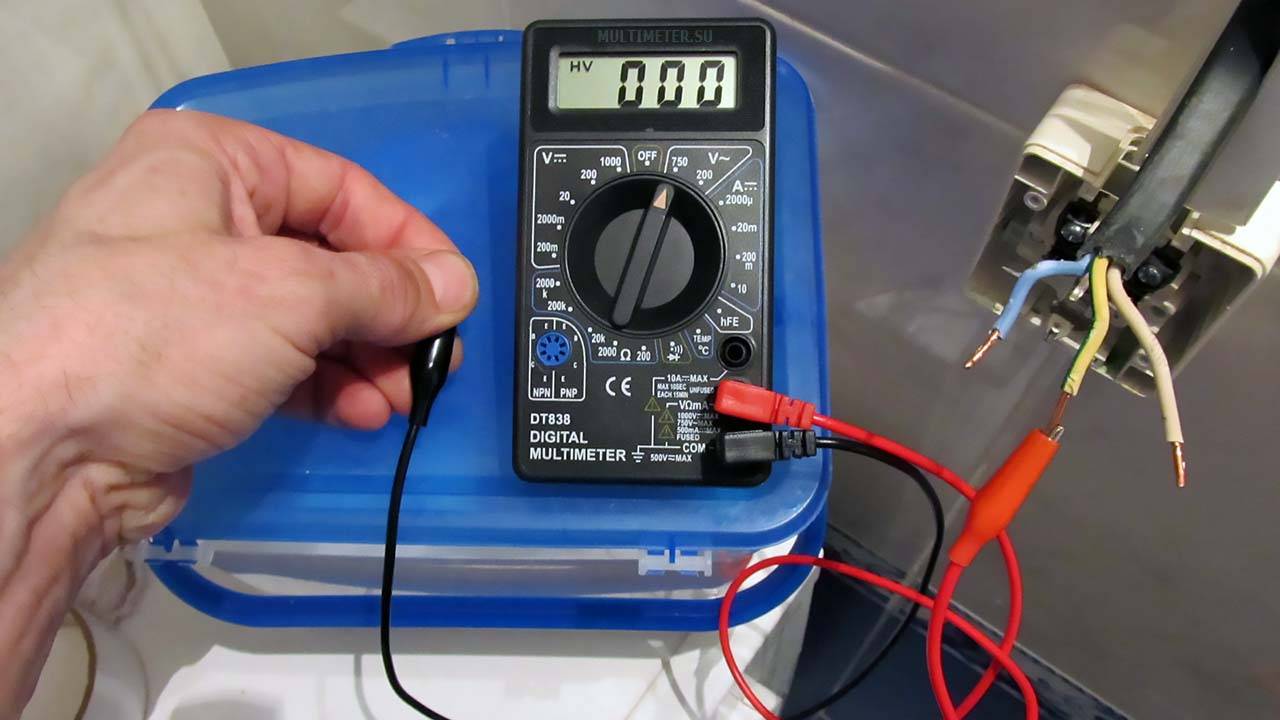

Проверка заземления мультиметром
Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:
- Включить электропитание на дом в распредщитке.
- Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
- Переместить щуп датчика от нуля на проводник заземления – РЕ.
- Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.
Проверка контрольной лампочкой
Контрольная лампа
Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:
- Первый щуп подключается на ноль, второй – на фазу.
- Щуп перемещается от нуля на подключение заземления.
- Об исправности контура свидетельствует загоревшаяся лампа.
- Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.
Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:
- Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
- Фаза находится в точке загорания светового индикатора.
- Если лампа не горит – РЕ не работает.
Косвенные доказательства отсутствия РЕ
Холодильник бьет током
Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:
- стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
- шумы колонок при воспроизведении музыки;
- наличие большого количества пыли около старых батарей.
Тестирование стрелочным (цифровым) вольтметром
Стрелочный вольтметр
Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.
Правильный алгоритм использования вольтметра:
- Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
- Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
- Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
- Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».
Методы проверки заземления в розетке
1. Визуальная проверка:
- Осмотрите розетку и ее окружение на наличие повреждений или трещин.
- Убедитесь, что все контакты в розетке плотно прилегают к проводам и их не ослабила влага или коррозия.
- Проверьте наличие заземляющего провода, который должен быть подключен к заземляющему контакту розетки.
- Визуально убедитесь, что заземляющий провод подключен к заземляющей шине или заземляющему устройству.
2. Использование испытательного штепселя:
- Испытательный штепсель – это специальный прибор, который позволяет проверить наличие заземления в розетке.
- Вставьте испытательный штепсель в розетку и нажмите на кнопку на его корпусе.
- Если в розетке есть заземление, то на измерительном приборе на корпусе испытательного штепселя загорится светодиод или поворачивается указатель на шкале.
3. Использование мультиметра:
- Мультиметр – это универсальное электроизмерительное устройство, которое можно использовать для проверки заземления.
- Установите мультиметр в режим измерения сопротивления.
- Подключите одну из пробок мультиметра к заземляющему контакту розетки, а другую пробку к фазовому или нейтральному контакту.
- Если заземление присутствует, мультиметр покажет значение сопротивления, близкое к нулю или очень маленькое.
4. Использование специальных приборов:
- Существуют специальные приборы, такие как цифровой регистратор заземления, которые позволяют более точно измерить заземление в розетке и проверить его соответствие нормативным требованиям.
- Эти приборы обычно имеют функции сохранения измерений, анализа данных и предоставления отчетов.
При выборе метода проверки заземления в розетке, убедитесь, что все меры безопасности соблюдены, например, что электрическое устройство отключено от питания и что вы используете соответствующую защиту от электрического удара.
Для чего проверяется заземление?
Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.
Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.
Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.
В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.
Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.
Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.
Как измерить заземление в частном доме?
Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.
Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.
В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.
Методика проверки
Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.
Проверка с помощью мультиметра
- включить в распределительном щите электропитание в помещении (доме);
- замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
- переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
- проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.
Проверка контрольной лампочкой
Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.
Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.
Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:
- Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
- Отключить питание в распределительном щитке, вытащить вилку из розетки.
- Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
- Установить крышку на место, закрепить и включить автомат на щитке.
При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.
Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.
Источник
Как найти фазу мультиметром?
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».
В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.
Особенности проверки в квартире и частном доме
Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.
Тестирование в квартире
Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.
Отвертка + тестер + изолированный провод
Проверка напряжения в розетке
Используется провод с щупами на двух концах. Работают так:
- Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
- Рабочую розетку выключают через УЗО щитка, переключая автомат.
- С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
- Проводят сборку розетки и включение УЗО.
- При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
- Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.
Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.
Тщательная проверка длинным проводом
Индикаторная отвертка
Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:
- Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
- Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
- Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
- Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.
Проверка в частном доме
Методика замеров для частного дома имеет существенные отличия от работ в квартире.
Тестирование исправности почвы и металлосвязей
Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию
Мероприятия подразумевают визуальный осмотр и применение специальных приборов:
- Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
- Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
- Вывод заземления на другом участке при различии измерений с нормативными.
Проверка без тестера и вольтметра
Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:
- Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
- Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
- Если УЗО сработало – заземление качественное.
- Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.
Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.
Проверка контура заземления
Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.
Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться
Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц
Обратите внимание, специалисты рекомендуют проводить следующим образом:
- вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
- Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
- Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
- Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.
Контур заземления варим в форме треугольника
На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.
Для чего проверяется заземление
Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.
Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.
Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.
В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.
Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.
Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.
Для чего нужна проверка правильности подключения заземления
Заземление представляет собой соединение с землей каких-либо сетевых точек или деталей электроустановки. Проверка подключения заземления нужна для безопасного использования мощных электробытовых приборов: стиральной машины, холодильника, видео- или аудиоаппаратуры, бойлера и т.д. Кроме того, заземленные розетки обеспечивают безопасность от поражения током.
При рассмотрении розетки можно понять, есть ли заземляющий контакт или нет

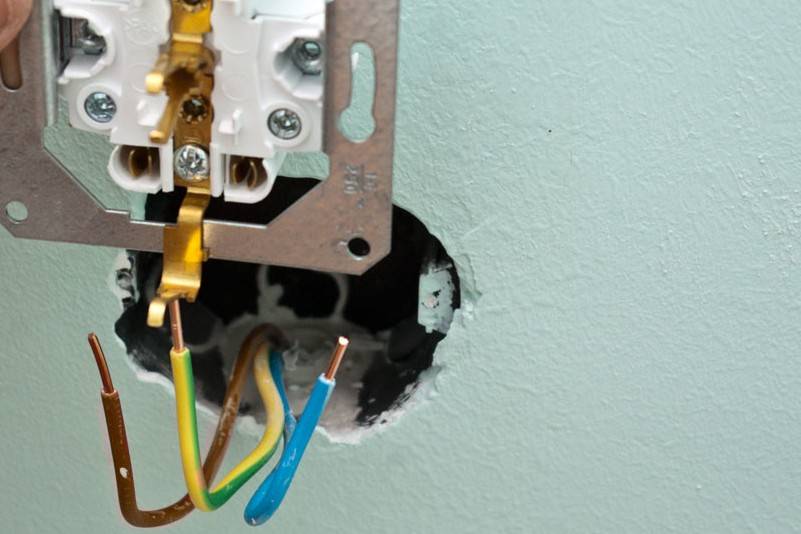

Для этого нужно снять верхнюю крышку и обратить внимание на провод. Старые розетки имеют 2 проводка, у них отсутствует защитный проводник, который подключают к контуру заземления, состоящему из проводника, заземлителя, соединения и грунта вокруг
Заземлитель представляет собой металлоконструкцию, которая обеспечивает контакт с землей вблизи дома.
Существует 2 вида заземления:
- естественное, при котором конструкции постоянно находятся в земле, к примеру, железобетонный фундамент;
- искусственное — запланированное соединение электросети с заземляющим устройством.
Сегодня защитные и нулевые проводники объединяют в общую систему TN-C-S с использованием трехжильного провода. Защитные проводники имеют маркировку на изоляции желто-зеленого цвета. Синюю изоляцию имеет ноль, а коричневую — фаза. Подключение двухжильных проводов к клеммам говорит об отсутствии заземления в вашем жилище.
