Как узнать есть ли заземление в розетке?

Как правильно выбрать розетку

При выборе розетки следует учитывать несколько параметров:

1. Материал, из которого изготовлено изделие. Самым надёжным корпусом считается керамический. Он практически не подвержен коррозии, хорошо справляется с нагреванием.
2. Разновидность металла. Лучшими среди представленных в продаже являются детали из нержавеющей стали.
3. Мощность розетки. Специалисты советуют покупать двугнёздные изделия, их мощность – 16 А.
4. Тип розетки: внешний или внутренний. Предпочтение стоит отдавать второму варианту. Он позволяет экономить пространство. Однако, внешние розетки легче и быстрее монтировать.

Выбирая изделия, можно учитывать также их дизайн, цвет. Они должны подходить к оформлению помещения.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

Розетка с заземлением в вашем доме не только защищает от возможного поражения электрическим током. Наличие заземления делает более стабильной работу сложных бытовых устройств: стиральной машины, компьютера, видео и аудиоаппаратуры. Наличие у розетки заземляющего контакта вовсе не означает, что он действительно заземлен. Нередко его не присоединяют никуда, а пользователь об этом совершенно не догадывается. Еще более опасная ситуация может возникнуть в том случае, если этот контакт подключен неправильно.

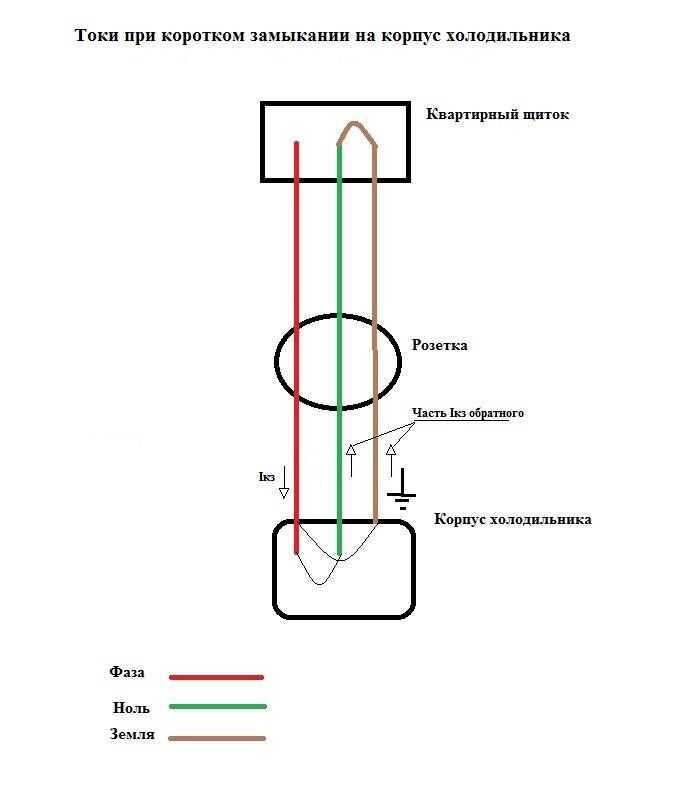

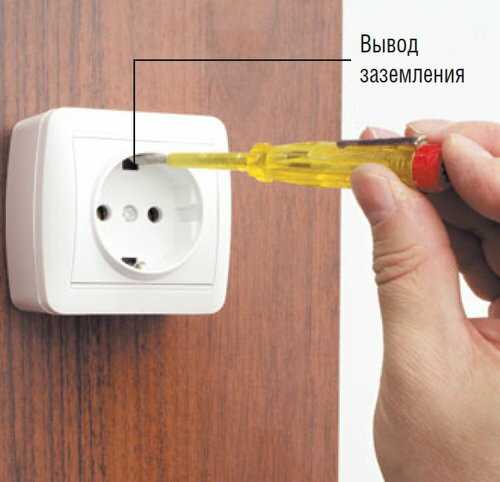

Чтобы проверить заземление в розетке понадобится : — индикаторная отвертка; — обычная отвертка; — изолированный провод с двумя щупами на концах.

Инструкция. 1. Включите в розетку настольную лампу и убедитесь, что она светится. Вставляя вилку настольной лампы, не касайтесь заземляющего контакта розетки, поскольку вы еще не знаете, правильно ли он подключен. 2. Отключите в щитке автомат. Убедитесь, что вы выключили именно тот автомат, который нужно, по погасанию лампы. 3. Вытащите вилку настольной лампы. Снимите с розетки крышку. 4. Посмотрите, что подключено к заземляющему контакту. Если он подключен к одной из клемм розетки, значит, у вас используется зануление. Если к отдельному проводу — заземление. Если же он не присоединен никуда — розетка не заземлена. В последнем случае, в нее можно включать только электроприборы, имеющие двойную изоляцию. 5. Наденьте крышку на розетку, плотно закрепите ее, после чего включите автомат. 6. Если используется зануление, проверьте, правильно ли оно осуществлено. Ведь если при установке розетки к заземляющему контакту, вместо нуля подключили по ошибке фазу, сетевое напряжение может попасть на корпус любого включенного в розетку прибора. Такая ситуация очень опасна. 7. С помощью индикаторной отвертки проверьте, нет ли на заземляющем контакте фазного напряжения. Если оно есть, использование этой розетки следует немедленно прекратить и обратиться за консультацией к квалифицированному электрику. Даже если зануление осуществлено правильно, вас должен насторожить сам факт его наличия. Дело в том, что не все виды проводки допускают его осуществление. Поэтому обратиться к электрику необходимо все равно. 8. Если вы обнаружили, что розетка заземлена, следует проверить, действительно ли это так. Сначала убедитесь, что третий провод соединяет заземляющий контакт не с фазой. Как это сделать, а также что предпринимать при обнаружении на этом контакте фазного напряжения, описано выше. Затем индикаторной отверткой найдите в розетке фазу. Теперь, оставив отвертку в фазном гнезде, снимите палец с сенсора. Вместо пальца прижмите к нему один из щупов изолированного провода. Неоновая лампа либо не загорится совсем либо загорится очень слабо. Теперь, не снимая щуп с сенсора, противоположный щуп прижмите к заземляющему контакту. Пальцами при этом не касайтесь никаких металлических частей отвертки и розетки. Неоновая лампа должна засветиться ярко. Это означает, что заземляющий контакт действительно заземлен. Но окончательно убедиться, что соединение этого контакта с землей действительно выполнено надежно, можно только с помощью специальных приборов, так что для полной уверенности обратиться к электрику все равно желательно. Если же яркого свечения неоновой лампы в отвертке не наблюдается, заземляющий провод не подключен ни к чему. В этом случае розетку следует считать незаземленной и подключать к ней только приборы, имеющие двойную изоляцию.

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте. В первую очередь нужен фазный проводник

Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

В каких случаях требуется проверить наличие заземления в розетке

Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки.
В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке.
Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления

Не следует снимать крышку с розетки при работающем электричестве.

Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.

Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.

Вызов мастера обязателен.

заземление в розетке

Первый способ проверки

Самый простой способ проверки «земли» в розетки — это мультиметром.

Измерительный прибор «мультиметр»

Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!

Расскажем по-шагово как проверить заземления в розетке мультиметром:

• Настройте мультиметр на режим измерения напряжения.
• Измерьте фазу и ноль.
• Измерьте фазу и заземление.
• Сравните показания.

В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.

В видео наглядно показано как проверить заземление в розетке мультиметром

Второй способ проверки с помощью «контрольки»

При работе с «контролькой» обязательно соблюдайте технику безопасности:

«Контрольку» брать только в резиновых перчатках.

Они могут быть специальные, для электриков либо простые резиновые хозяйственные.

Стоять только на сухом полу на резиновом коврике.

При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.

Контрольная лампа

Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:

• берем «контрольку» и аккуратно вводим оба провода в розетку.
• Лампочка загорится.
• Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
• Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
• Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
• Если же все таки лампочка загорелась — заземление есть.

Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.

Полезное видео о том, что такое заземление и зачем необходима его исправность.

Как проверить заземление розетки?

Существует несколько способов проверки заземления розетки. Один из самых простых и доступных способов – использование индикатора заземления. Это устройство, которое позволяет определить, правильно ли выполнено заземление. Для проверки необходимо вставить индикатор в розетку и наблюдать за его показаниями. Если индикатор отображает зеленый или синий свет, это означает, что заземление выполнено правильно.

Еще один способ проверки заземления розетки – использование мультиметра. Мультиметр – это универсальное измерительное устройство, которое позволяет измерять различные параметры электрической сети. Для проверки заземления необходимо установить мультиметр в режим измерения сопротивления и подключить его одним проводом к заземляющему контакту розетки, а вторым проводом – к корпусу розетки. Если мультиметр показывает значение сопротивления ниже определенного порогового значения (обычно 1 ом), это указывает на наличие хорошего заземления.

Также можно проверить заземление розетки с помощью приставного заземляющего провода. Для этого необходимо подключить один конец провода к заземляющему контакту розетки, а другой – к заземляющему устройству, например, радиатору. Затем необходимо проверить наличие электрического напряжения между корпусом розетки и заземляющим устройством с помощью вольтметра. Если напряжение близко к нулю, это указывает на хорошее заземление.

Важно помнить, что проверку заземления розетки рекомендуется проводить регулярно, особенно при сомнениях в правильности заземления или при работе с электрическими устройствами. Неправильное или отсутствующее заземление может привести к серьезным последствиям, включая поражение электрическим током или возникновение пожара

Итак, чтобы проверить заземление розетки, можно использовать индикатор заземления, мультиметр или приставной заземляющий провод. В случае обнаружения проблем с заземлением розетки рекомендуется обратиться к специалистам для исправления ситуации и обеспечения безопасности в использовании электроустановок.

Возможные проблемы с заземлением и их решение

Корректное заземление в розетке играет важную роль в обеспечении безопасности электроустановки. Однако, иногда может возникать несколько типичных проблем, связанных с заземлением, которые могут потенциально представлять опасность и требуют немедленного устранения.

Проблема	Решение
Отсутствие или повреждение заземляющего провода	Необходимо проверить визуально наличие заземляющего провода и его состояние. При обнаружении отсутствия или повреждения, необходимо провести его замену или ремонт силами квалифицированных специалистов.
Неправильное подключение заземления	Прежде всего, необходимо проверить, была ли правильно установлена розетка и подключена к заземлению. Если всё было выполнено правильно, проверьте, нет ли короткого замыкания в электрической проводке. Если проблема не устраняется, рекомендуется вызвать электрика для проверки и исправления неисправностей.
Воздействие влаги на заземление	При наличии влаги, например, после проливного дождя, заземление может стать неэффективным или привести к возникновению коррозии. В таких случаях необходимо дать возможность заземлительным устройствам высохнуть, а затем провести их тщательную проверку на наличие повреждений. Если необходимо, заземление должно быть восстановлено или заменено.
Проблемы с розеткой	Если заземление в розетке проверено и работает исправно, возможно, проблема связана с самой розеткой. Могут возникать различные неисправности, такие как короткое замыкание или обрыв контактов. В этом случае необходимо заменить розетку или вызвать специалиста для диагностики и ремонта.

Если вы обнаружили какую-либо из перечисленных выше проблем с заземлением, не рекомендуется самостоятельно вмешиваться в процесс исправления. Лучше всего обратиться к квалифицированным электрикам, чтобы они провели необходимую диагностику и устранение неисправностей.

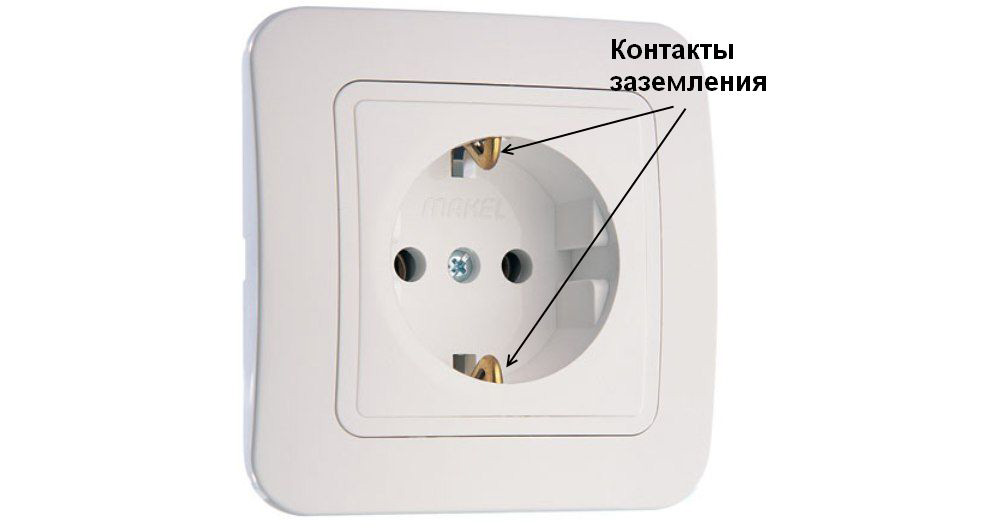

Отличительные особенности розетки с заземлением

В магазинах строительных материалов или электрики представлены два типа розеток – с заземлением и без него. Необходимо знать, чем отличаются розетки с заземлением. Визуальная разница заключается в наличии двух дополнительных контактах над отверстиями и под ними, которые нужны для подключения к идентичным площадкам на вилке.

Специалисты советуют устанавливать розетки с заземлением в следующих случаях:

• для подключения на кухне электроприборов мощностью более 2,5 кВт, так как при коротком замыкании удар током может привести к летальному исходу;
• в промышленном производстве для подключения оборудования;
• для работы приборов, изготовленных по европейским стандартам.

Изделия имеют следующие технические параметры:

• сила тока 8 или 16 ампер;
• напряжение от 220 до 250 Вольт;
• мощность 3,6 или 7,2 киловатт.

Устройство розеток с заземлением может отличаться. Они бывают внутренними и внешними. Первые представляют собой накладки и подключаются внешней проводкой. Их часто монтируют в хозяйственных помещениях. Внутренние розетки вставляют в паз и закрепляют на стене при помощи металлических клиньев.

По числу лунок розетки разделяют на одинарные, двойные, многосекционные. Изделия на одно или два ложа устанавливаются в общий подрозетник. Многосекционные требуют отдельного подрозетника для каждого блока.

Иногда производители снабжают розетки стабилизаторами, индикаторными дисплеями, механизмами для аварийного отключения.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

1. Включите электроэнергию на щитке.
2. Переключите тестер в режим измерения напряжения.
3. Замерьте напряжение между фазой и нулем.
4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 – патрон, 2 – провода, 3 – концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Проверка контрольной лампочкой

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:

1. Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
2. Отключить питание в распределительном щитке, вытащить вилку из розетки.
3. Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
4. Установить крышку на место, закрепить и включить автомат на щитке.

При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.

Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.

Источник

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

• визуальный осмотр устройств заземления на целостность;
• проверка сварочных швов;
• измерение расстояние от здания;
• осмотр крепежей;
• подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности. Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне. Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт. Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату. Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов. В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе. Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м. В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура

Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв. Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету. Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение. Полученное значение умножается на соответствующее число. К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).
