Как проверить твердотельный или электролитический конденсатор

Как проверить конденсатор на работоспособность

Проверка конденсатора на короткое замыкание мультиметром. Для этого измерительный прибор переводится в режим измерения сопротивления и щупы прикладываются к ножкам элемента. Измерительный прибор должен показать бесконечное сопротивление (исправный конденсатор имеет большое сопротивление постоянному току), а если он не исправен — прибор покажет низкое сопротивление.

Проверка конденсатора на отсутствие обрыва, при котором один из электродов теряет соединение с обкладкой и емкость такого конденсатора становится равной нулю. Конденсатор с внутренним обрывом не будет внешне отличается от исправного элемента. Суть диагностики на обрыв состоит в том, чтобы уловить тестером признаки наличия хоть какого-то значения ёмкости у проверяемого конденсатора.

Как проверить конденсатор не выпаивая на плате

Часто при внешнем визуальном осмотре печатной платы, достаточно одного взгляда для определения вышедшего из строя конденсатора, не выпаивая его из платы. Если элемент имеет явные механические повреждения — незначительные вздутия, трещины, вмятины или изменение цвета, то проверять компоненты на плате какими-то приборами не имеет смысла. Такой «кондёр» подлежит обязательной замене.

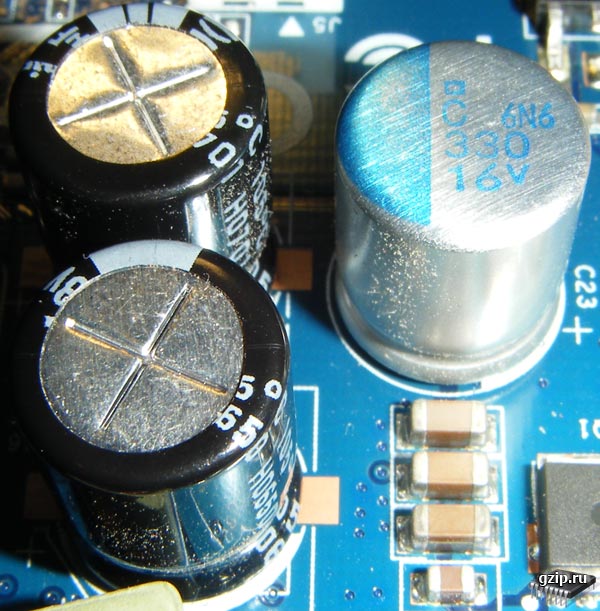

Фото. Вздувшиеся конденсаторы на печатной плате

При подозрении на отсутствие работоспособности у конденсатора, следует к нужному конденсатору параллельно припаять заведомо исправный элемент одинакового номинала. Данный вариант проверки конденсатора на плате без выпаивания, подходит только для схем с малым напряжением. Некоторые производители тестеров заверяют, что их приборы способны проверить конденсатор не выпаивая его с платы.

Как проверить конденсатор мультиметром не выпаивая

Не возможно однозначно ответить, как проверить конденсатор мультиметром не выпаивая. Схемы всегда состоят из множества элементов, которые соединены между собой различными способами, поэтому все зависит от схемы, в которой стоит подозрительный конденсатор. Например, элементы на плате могут быть соединены параллельно между собой и тогда тестер при проверке покажет их общую емкость.

<img loading=”lazy” decoding=”async” src=”https://xn--18-6kcdusowgbt1a4b.xn--p1ai/wp-content/uploads/2021/04/multimetr.jpg” alt=”Режимы работы современного мультиметра (тестера)” title=”Режимы работы мультиметра” width=”620″ height=”350″ class=”size-full wp-image-11143″>
Режимы работы современного мультиметра (тестера)

В другом случае к электролитическому конденсатору в схеме может быть установлен параллельно керамический. При этом невозможно будет никаким образом прозвонить конденсатор мультиметром. При параллельном соединении конденсатора и катушки индуктивности, прозвон «кондёра» на плате покажет короткое замыкание. То есть, проверка конденсатора тестером без выпаивания из платы невозможна.

Как проверить конденсатор без мультиметра

Если у вас под рукой нет измерительных приборов, то можно к батарейке подключить лампочку через конденсатор. Лампочка при этом гореть не должна из за большого сопротивления компонентов. Если лампочка горит постоянно, то конденсатор неисправен — элемент имеет короткое замыкание на обкладках. Хотя, лампочка может вспыхнуть на короткое время, если емкость достаточно большая.

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+

(не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями. Продолжаем проверку конденсатора с емкостью 4700 пФ

Устанавливаем переключатель на шкале в положение 20 n

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Советы и рекомендации

Приступая к проверке элементов необходимо четко понимать, что даже самые современные мультиметры не способны измерять очень большую емкость таких устройств, в большинстве своем максимальным пределом является измерение как полярных, так и неполярных элементов емкостью до 200 мкФ (200uF).

Номинал конденсаторов менее чем 0.25мкФ, с помощью обычного мультиметра могут проверяться только на наличие короткого замыкания. Превышение допустимых значений измерения может привести к выходу из строя прибора, и хотя внутри мультиметра и установлен предохранитель, все равно прибор может быть испорчен безвозвратно.

Не лишне радиолюбителям помнить и о технике безопасности при проверке подобных утройств высоковольтных схемах.

Ремонт бытовой радиоаппаратуры в которой применяются высоковольтные схемы, должен начинаться после выключения прибора и разрядки электронного компонента разрядной цепью из резистора номиналом 2 кОм…1 Мом, которая соединяется с общим проводом схемы или корпусом:

в низковольтных цепях с емкостями до 1000 мкФ и напряжением до 400 В достаточно 2 кОм (25 Вт);
для цепей с емкостями до 2 мкФ и со средними рабочими напряжениями до 5000 В — 100 кОм (25 Вт);
для высоковольтных цепей с емкостями до 2 нФ и рабочими напряжениями до 50 кВ — 1 МОм (10 Вт).

Ну и для любителей экстрима вполне может подойти древнейший способ проверки устройств большой емкости. После полной зарядки, а свойство заряжаться и копить заряд электричества в данном случае будет иметь основное значение, выводы элемента замыкаются на металлическом предмете, при этом желательно не только изолировать сам предмет, но и руки резиновыми перчатками.

Результат должен проявиться в неповторимой искре и одновременном звуковом сопровождении процесс разряда.

Помогла ли вам статья?

ДаНе особо1

Что такое емкость конденсатора?

Емкость конденсатора — это физическая величина, которая показывает, насколько много заряда может храниться в данном конденсаторе при заданном напряжении. Она определяется свойствами конденсатора, такими как геометрия пластин, материал диэлектрика и расстояние между пластинами.

Емкость измеряется в таких единицах, как фарад (F), пикофарад (pF) и микрофарад (µF). Фарад — это основная единица измерения емкости и равна количеству заряда, которое может быть сохранено в конденсаторе при заданном напряжении равным 1 вольту. Пикофарад и микрофарад являются меньшими единицами измерения и обозначаются соответственно как 10^(-12) и 10^(-6) фарад.

Величина емкости конденсатора имеет большое значение при проектировании электрических цепей и устройств. Чем больше емкость у конденсатора, тем больше заряда он может хранить, что может быть полезно, например, в энергонезависимой памяти или в аудиоусилителях для фильтрации помех.

Для измерения емкости существуют специальные приборы, называемые капациторами. Они позволяют точно измерить емкость конденсатора и проверить его работоспособность.

Определение и принцип работы

Ёмкость конденсатора — это физическая величина, измеряемая в фарадах (F), которая характеризует способность конденсатора накапливать электрический заряд при подаче напряжения. Конденсатор состоит из двух проводящих пластин, разделенных диэлектриком, препятствующим протеканию тока между пластинами.

Принцип работы конденсатора основан на свойстве диэлектрика сохранять электрический заряд. При подключении конденсатора к источнику напряжения вольты электроны с одной пластины начинают перетекать на другую, создавая разность потенциалов. Чем больше разность потенциалов, тем больше заряда могут вместить пластины конденсатора.

Диэлектрический материал, разделяющий пластины, играет важную роль в работе конденсатора. Он должен обладать высокой диэлектрической прочностью и надежно разделять пластины, чтобы минимизировать утечку заряда. В качестве диэлектрика могут использоваться различные вещества, такие как воздух, мика, стекло, керамика, пластик и другие.

Общая формула описывающая емкость конденсатора имеет вид:

С = Q / V

где C — ёмкость конденсатора, Q — заряд, накопленный на пластинах, V — разность потенциалов между пластинами. Величина ёмкости характеризует то, насколько сильно конденсатор сможет накопить заряд при данной разности потенциалов.

Ёмкость конденсатора может быть разной, начиная от пикофарад и заканчивая фарадами. Обычно в электронике используются конденсаторы с ёмкостью от нескольких пикофарад до нескольких микрофарад.

Проверка мультиметром

Перед проверкой, конденсатор во избежание порчи мультиметра, необходимо разрядить. Низковольтные разряжают коротким замыканием выводов, высоковольтные — через резистор на 10 кОм, удерживаемый инструментом с изолированными ручками. Конденсаторы на платах разряжают дважды: до и после выпаивания.

Способ проверки зависит от типа мультиметра.

Прибор с функцией измерения емкости

На панели настроек у таких моделей имеется сектор «CX». Диапазон измерений меньше, чем у LC-метра (до 200 мкФ), но для самых распространенных элементов его достаточно.

Проверка выполняется просто:

переключатель мультиметра устанавливается в сектор «CX» на позицию с числовым значением, ближайшим большим по отношению к ожидаемой емкости;
выводы конденсатора подносятся к контактным площадкам в секторе «CX» либо их касаются щупами, вставленными в гнезда с такой же пометкой (в зависимости от модели);
на дисплее отобразится емкость.

Результаты проверки

Электролитические конденсаторы чувствительны к полярности. Гнезда «CX» и контактные площадки помечены значками «+» и «-». Отрицательный вывод конденсатора обозначается галочкой.

Приборы без функции измерения емкости

Такие модели используют в режиме омметра.

Порядок действий:

черный щуп включают в гнездо «COM» (отрицательный потенциал), красный — в «V/Ω» (положительный потенциал);
переключатель устанавливают в сектор «Ω» на позицию 2 МОм;
соблюдая полярность, касаются щупами выводов.

В режиме омметра мультиметр подает на щупы напряжение.

Оно заряжает конденсатор и сопротивление последнего, постепенно нарастает от мизерного до величины свыше 2 МОм или бесконечности (обозначается единицей на дисплее).

Рост сопротивления объективнее всего отражает аналоговый (стрелочный) тестер.

О неисправности свидетельствует такое поведение прибора, когда сопротивление:

сразу стало бесконечным: оборван вывод;
остановилось на отметке ниже 2 МОм: конденсатор пробит.

По времени, за которое сопротивление возрастает от минимума до максимума, путем сравнения с заведомо исправными конденсаторами, можно приблизительно определить емкость исследуемого.

Данный метод не подходит для проверки конденсаторов с малой емкостью — 20 мкФ и ниже. Они быстро заряжаются и даже у исправного элемента сопротивление практически сразу становится бесконечным.

Для проверки на обратимый пробой конденсатор подключают к лабораторному источнику постоянного тока с регулятором напряжения, последовательно с ним — мультиметр в режиме амперметра. Напряжение плавно увеличивают до максимально допустимого. Если в течение этого процесса тестер отобразит отличную от нуля силу тока, значит имеет место обратимый пробой.

Проверить емкость конденсатора мультиметром

Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат – нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода – бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
Попутно сопротивлению начнёт расти от нуля до бесконечности.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) – внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Известен простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, не всегда удаётся. Параллельно емкости включены резисторы, дроссели, другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Проведём сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли – цепь разряда барахлит. Пусковой конденсатор авто – возможно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

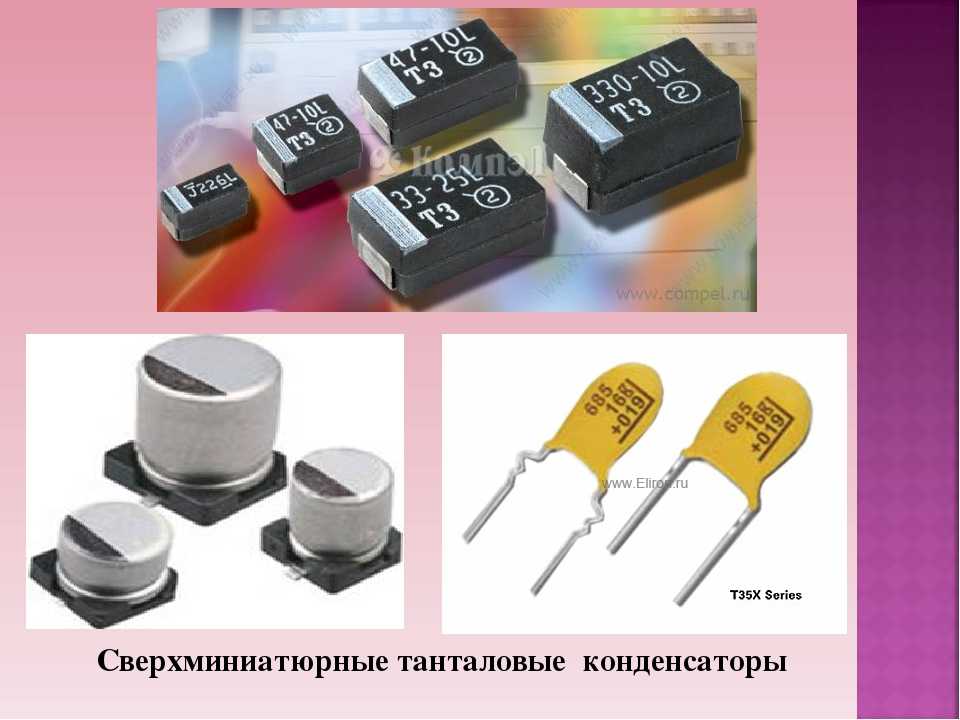

Разновидности

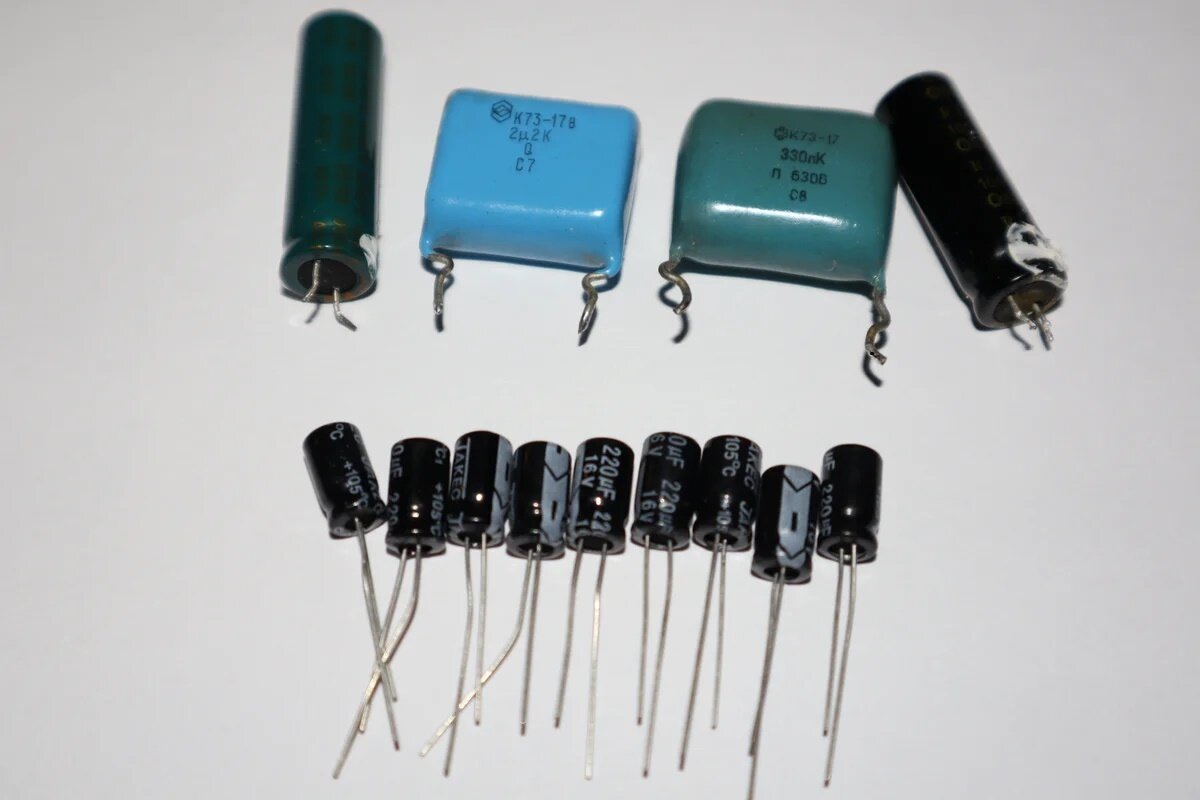

Существует множество типов и разновидностей описываемых устройств. По своим параметрам они делятся по емкостной и полярной характеристике. По емкости их можно разделить на:

Конденсаторы с постоянной емкостью. Емкость таких элементов постоянна, ее нельзя изменить.
Переменные. Эти элементы способны менять это значение, если на них воздействует температура, величина электрического напряжения или это делается руками человека. К таким конденсаторам относятся: подстрочные и нелинейные. Подстрочные регулируются вручную. Это необходимо для калибровки параметров оборудования. Емкость нелинейных устройств зависит от напряжения и температуры.

По значению полярности, конденсаторы делятся на:

Оксидные, полярные или электролитические конденсаторы. Эти элементы имеют анод для хранения положительного электрического заряда и катод, который является диэлектрическим материалом. Для их подключения в цепь необходимо четко соблюдать полярность.
Неполярные устройства. Не имеют полярности, часто используются для работы при переменном напряжении.

Далее опишем разновидности.

Электролитические

Являются самыми распространенными. Для их работы используется проводник — диэлектрик в виде металлической фольги.

На этом элементе накапливается заряд положительной полярности.

Заряд с отрицательным значением собирается на пластине из сухих веществ или емкости с электролитом.

Бумажные

Еще одна разновидность монтажного элемента. Отличается он наличием бумаги, как материала для диэлектрического разрыва между пластинами из фольги.

У этого устройства есть разновидность с напылением металлического порошка на бумажный диэлектрик. Такие конденсаторы называют металлобумажными. Особенностью подобных элементов является прочный стальной корпус. Подобные устройства используются в приборах с низкой или высокой частотой напряжения.

Керамические

Особый вид элементов, состоящий из нескольких слоев керамических пластин. Керамические конденсаторы при маленьких габаритах способны иметь большую емкость. Также их параметры могут изменяться при смене температуры и напряжений. К этому типу устройств относятся SMD конденсаторы.

Подобные элементы производятся в миниатюрных габаритах, без ножек и электродов. СМД конденсаторы самые дешевые, но эффективные при уменьшении габаритов аппаратуры с сохранением всех параметров необходимой емкости.

Пусковые

Тип постоянных конденсаторов, использующихся для импульсного возбуждения.

Способны выдавать импульсный толчок для пуска электродвигателей, некоторых типов осветительных приборов.

Пленочные

Для накопления напряжения в этих элементах используется пластиковая пленка.

Контактами является также пленка, но только из металлической фольги.

Особенностью устройств является способность работать при температурах до 125 градусов, при этом выдерживать повышенное напряжение с периодическими перепадами в большую сторону.

Полимерные

Еще один тип с особыми характеристиками. В этих элементах используется полимер в качестве диэлектрика. Таким образом удается снизить к нулю утечку тока, понизить сопротивление, но увеличить емкость.

Все описанные типы конденсаторов являются основными и наиболее часто используемыми в промышленности. Далее будет дано описание, как проверить конденсатор мультиметром.

Для чего используют конденсатор?

Промышленная отрасль производит самые разнообразные конденсаторы, которые затем используются во многих областях. Они требуются в следующих отраслях:

автомобилестроении;
радиотехнике;
электронике;
электробытовой технике;
приборостроении.

Конденсаторы можно назвать «сосудами» для хранения энергии. Они отдают энергию при коротких сбоях в питании. Кроме вышеперечисленного, специальный вид данных компонентов отделяет нужные сигналы, определяет частоту устройств, которые формируют сигналы. Конденсатор имеет быстрый период зарядки-разрядки.

В электроцепи переменного тока обкладки конденсатора попеременно заряжаются с частотой проходящего тока. Это можно объяснить следующим: зажимы данного источника тока время от времени подвергаются смене напряжения. Далее в цепи появляется ток переменного характера.

Подобно катушке, а также резистору, конденсатор оказывает переменному току сопротивление. Следует учесть, для токов различных частот оно будет разным. Например, проявляя хорошую пропускную способность для токов высокочастотных, он будет оказывать изолирующие свойства для токов низкочастотных.

Сопротивление электрического компонента взаимосвязанно с частотой, а также ёмкостью тока.

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ – измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в и тут нечего больше добавить.Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров – это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:Суть в том, что результирующая емкость C_рез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:Давайте для примера рассчитаем емкость большого конденсатора С_х с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С₁ на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила C_рез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости C_х:Постоянная времени – это время, за которое напряжение на конденсаторе уменьшится в е раз (где е – это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про .

Яркость свечения лампочки (см. ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

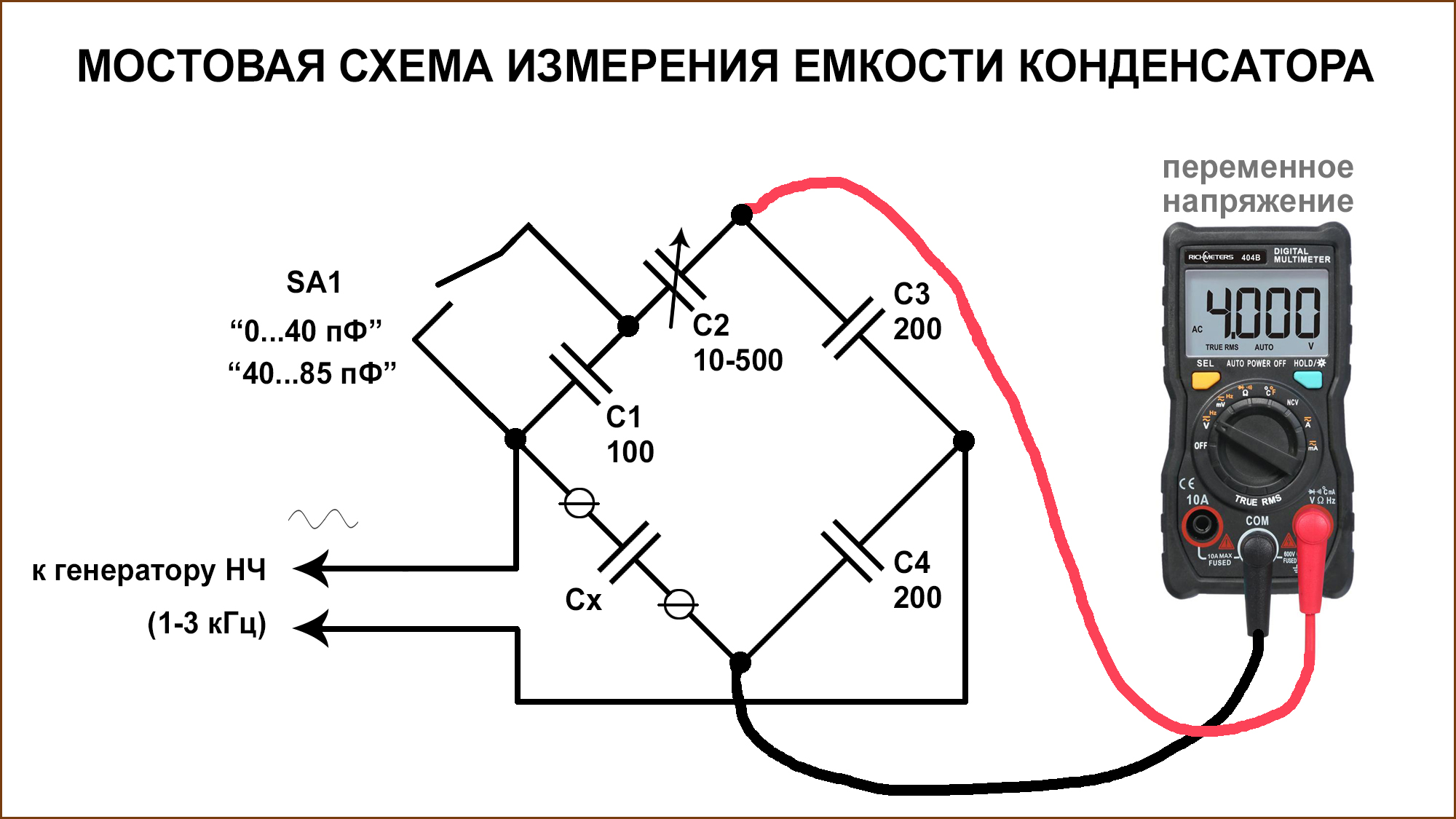

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы – необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Определение ёмкости конденсатора

Ёмкость — это основополагающая характеристика конденсатора. Её требуется измерять для определения того, что накапливает сам элемент, а также удовлетворительно ли удерживает заряд.

Для того, чтобы удостовериться в работоспособности компонента, надлежит измерить данный параметр и сравнить его обозначенным на самом корпусе

Перед проверкой любого конденсатора на эффективность и функциональность, требуется принять во внимание некоторую особенность данной процедуры

Пытаясь произвести измерение при помощи щупов, возможно не добиться желаемых результатов. Доступным может стать только проверка общей работоспособности обследуемого конденсатора. Для чего выставляют режим прозвона, затем прикасаются к ножкам щупами.

Если требуются точные результаты, то наилучшим выходом в подобной ситуации является применение модели, которая имеет особые контактные площадки, а также способность регулировки вилки, которая вычисляет емкость элемента.

Прибор следует переключить на номинальное значение, которое прописано на корпусе. Затем требуется вставить электрический компонент в посадочные «гнезда», произведя перед этим его разрядку при помощи металлического предмета.

На экране будут высвечиваться показатели ёмкости, приблизительно равные номинальным. Если этого не наблюдается, тогда надлежит сделать вывод, что конденсатор неисправен. Следует отследить, чтобы в мультиметре была новая и работоспособная батарейка. Это предоставит наиболее точные показания.

Алгоритм диагностики мультиметром

Тестирование конденсаторов рекомендуется проводить после их изъятия из электроцепи. Таким образом достигаются более верные показатели.

Центральным показателем конденсаторов является способность пропускать только ток переменного характера. Постоянный же ток он способен пропускать лишь небольшой промежуток времени и исключительно в начале процесса. Сопротивление здесь напрямую зависит от ёмкости.

Как произвести тестирование полярного конденсатора

Для диагностики элемента мультиметром, потребуется обеспечить ёмкость, которая не будет превышать показатель равный 0,25 мкФ.

Алгоритм проверки неисправностей конденсатора при помощи мультиметра следующий:

Потребуется взять электрический компонент за ножки и закоротить его каким-то предметом из металла, например, это может быть пинцет или отвёртка. Это надлежит сделать для разрядки элемента. Искры, которые появятся при этом, дадут знать, что разряд произошел.
Затем надлежит установить переключатель мультиметра в режим замера данных сопротивления или на прозвонку.
Далее следует прикоснуться щупами к выводам конденсатора, при этом следует учитывать их полярность, то есть к минусовой ножке подвести щуп чёрного цвета, а к плюсовой — красного. При этом происходит выработка постоянного тока, поэтому через определённый отрезок времени можно ожидать минимальное сопротивление электрического компонента.

В то время, когда щупы располагаются на вводах конденсатора, происходит его подзарядка. Продолжает повышаться сопротивление пока не достигнет максимального уровня.

Если при соединении со щупами прибор начинает пищать, а стрелка его склоняет к нулевой отметке, то это говорит о наличии короткого замыкания. Оно и вывело из строя работу конденсатора. При указании стрелки на единицу, можно предположить, что в конденсаторе произошёл внутренний обрыв. Подобные элементы можно признать испорченными и заменить. Если на приборе, спустя некоторое время, единица высвечивается, то деталь в порядке.

Важно сделать измерения таким образом, чтобы на их качество не повлияло неправильное поведение. Запрещается в продолжении диагностики прикасаться руками к щупам

Человеческое тело имеет небольшой показатель сопротивления, поэтому соответствующие данные утечки будут превышать его многократно.

Ток последует по пути наименьшего сопротивления и обойдёт конденсатор. Таким образом мультиметр представит ложный результат измерений. Можно разрядить электрический компонент благодаря лампе накаливания. В подобном случае процесс станет идти более плавным образом.

Разрядку необходимо производить в обязательном порядке, тем паче, если элемент является высоковольтным. Это делают из-за соблюдения норм безопасности, а также, чтобы сам прибор остался в рабочем состоянии. Его способно привести в негодность остаточное напряжение.

Неполярный конденсатор и его диагностика

Такого рода элементы проверить с помощью мультиметра ещё легче. Вначале на самом приборе проставляют предельный показатель измерения на мегаомы. Затем прикладывают щупы. Если данные на приборе будут менее 2 Мом, то это показатель неисправности конденсатора.

В период подзарядки элемента с помощью мультиметра можно продиагностировать его работоспособность, когда ёмкость колеблется от 0,5 мкФ. Если показатель меньше, то измерения будут незаметны на приборе. Когда требуется протестировать элемент менее 0,5 мкФ на мультиметре, то это можно сделать, если будет короткое замыкание между обкладками.

При исследовании неполярного конденсатора, у которого напряжение выше 400 В, то это возможно выполнить при зарядке его от источника, ограждённого от к.з. автоматическим выключателем. По порядку с конденсатором соединяют резистор, сопротивление его должно быть предусмотрено свыше 100 Ом., что ограничит мощность первичного токового броска.

Возможно определить работоспособность конденсатора и другим способом, например, протестировав его на искру. Заряжают электрический компонент до рабочей ёмкости, а потом выводы закорачивают при помощи металлической отвёртки, у которой имеется изолированная ручка. По мощности разряда делают вывод о работоспособности компонента.

До зарядки, а также через время после неё, следует измерить на ножках детали показатели напряжения. Существенным является способность заряда продолжительное время сохраняться. Затем потребуется разрядка конденсатора с помощью резистора, благодаря которому он и производил зарядку.

Как проверить электролитический конденсатор мультиметром

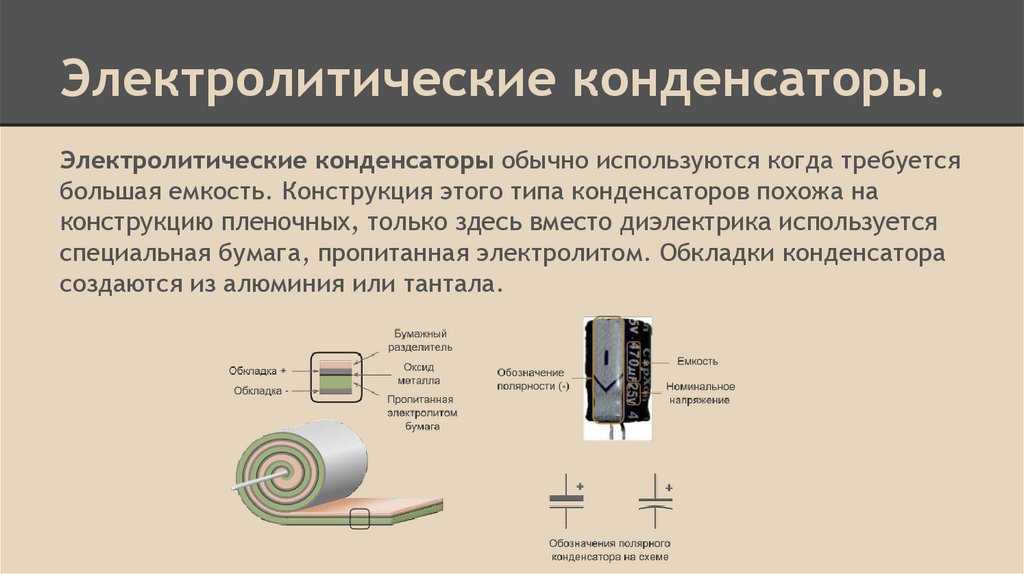

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.

Электролитические неполярные конденсаторы

В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.

Неисправность конденсаторов

В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.

Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.

Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).

Проверка конденсаторов цифровым мультометром

Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.

Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.

Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.

Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.

Как проверить исправность обычного конденсатора мультиметром

Перед тем, как проверить обычный конденсатор на исправность, его также нужно разрядить. Метод проверки работоспособности ничем не отличается от предыдущего, кроме того, что заряд произойдет быстрее. Скорость заряда зависит от емкости изделия, при ее уменьшении время заряда тоже уменьшается. Электролитические элементы выпускаются с емкостью от 0,5 мкФ до 1000 мкФ и более, тогда как этот параметр у большинства неполярных не превышает 1 мкФ.

После проверки исправности неполярного конденсатора нужно разрядить его перед впаиванием обратно в схему.

Критерии работоспособности неполярных элементов те же, что и у электролитических.
