Какие фары называют ксеноновыми?

Как правило, выделяют два вида фар: ксеноновые и галогенные. У первых и вторых есть как сторонники, так и противники. Но споры о плюсах и минусах чаще всего заканчивались в пользу ксеноновых фар. И все же, какие же лампы все-таки лучше?

Сторонники ксеноновых фар зачастую ссылаются на то, что их фары освещают дорогу в несколько раз лучше. И на самом деле с этим нельзя не согласиться, потому как ксеноновые лампы светят, действительно, лучше. Вот только есть одно, действительно ли данные фары улучшают видимость?

Качество видимости дорого зависит не только от самих лампочек, но и от строения фары, а именно от отражающих элементов, установленных внутри фары

И тут нужно обратить внимание, что фары изначально разрабатываются лишь для определенных типов лампочек. Это означает, что для начала выбирают лампочки, а уже потом подстраивают под них отражательные элементы самой фары

Вот поэтому свет ксеноновых и галогенных фар так сильно различается. Можно сделать вывод что использование ксеноновых лампочек в фарах, не предназначенных для них, буду очень сильно ухудшать характеристики фар.

Приступаем к проверке

В первую очередь нам потребуется отсоединить клемму аккумулятора «-». После чего открываем блок предохранителей (у различных моделей он расположен и выглядит по-разному, поэтому рекомендуется изучить схему местонахождения) и проверяем предохранитель, отвечающий за наружный свет. Если перегорел – нужно его поменять на запасной. Если дело не в нем, продолжаем нашу проверку. Вторым номером должна идти проверка подводящей электрики – соединения проводов, ведущих к блоку розжига.Проверяем также закрепление контактов , которое могло ослабеть в результате вибрации и тряски машины. Если вы сами устанавливали ксенон, то, как правило, в конструкции фар предусматривается наличие переходников от цоколей галогеновых ламп к ксеноновым. Нужно посмотреть и переходники. Если и это не помогло, меняем неработающую лампу (бывает, старая просто перегорела). Если же вы исчерпали всевозможные варианты, а свет в фарах не функционирует, то, наверняка, неисправен сам блок розжига. Его конструкция запаяна, а плата вделана в специальной смоле, так что разбирать устройство не представляет особого смысла. Поэтому, если блок розжига не работает, то проще всего будет его заменить на новый (нет, ну конечно, умельцы и любители покопаться в электроустройствах могут попробовать прозвонить и починить, поменяв или подпаяв плату).

{banner_content} Итак, вытаскиваем старый, а на его место аккуратно устанавливаем новый блок розжига, закрепляя его монтажной скобкой и шурупами-саморезами

Подключаем питание, провода закрепляем на положенные места (важно не перепутать полярность)

Далее – подключаем аккумулятор и проверяем работу освещения. При наличии исправной проводки устройство должно функционировать.

Собственно, если говорить кратко, то причин выхода из строя ксенонового освещения на фарах может быть всего три: испортившаяся электропроводка или отсутствие/окисление контактов, перегорание самой лампочки, выход из строя блока розжига (поэтому, советуют покупать те лампы, которые имеют съемный блок, чтобы в случае чего заменить его отдельно). Проверив все три – точно почините неисправность автомобильного освещения, и оно снова исправно заработает.

Проверка цепи розжига блока ксенона

Цепь розжига блока ксенона отвечает за передачу высокого напряжения между розжиговым балластом и лампой. Если цепь не работает должным образом, лампа не зажжется или будет мигать некорректно.

Существует несколько простых способов проверки цепи розжига блока ксенона:

Визуальная проверка: Внимательно осмотрите розжиговый балласт и проверьте, нет ли видимых повреждений кабелей или разъемов. Если есть, необходимо заменить или починить поврежденные элементы.
Проверка подключения: Убедитесь, что все кабели правильно подключены и надежно закреплены. Проверьте, что разъемы плотно вставлены и ни один из них не ослаблен.
Использование мультиметра: При помощи мультиметра можно проверить, есть ли напряжение на разъемах блока розжига. Установите мультиметр в режиме измерения постоянного напряжения и проведите измерение на разъемах. Если напряжение равно нулю или существенно ниже нормы, это может указывать на неисправность цепи розжига.
Подключение новой лампы: Если после проверки цепи розжига все еще остаются сомнения, можно попробовать подключить новую лампу к блоку розжига. Если новая лампа работает нормально, то проблема скорее всего в старой лампе. Если же и новая лампа не работает или мигает неправильно, причина может быть в неправильной работе розжигового балласта или других компонентов цепи.

При проверке цепи розжига блока ксенона рекомендуется быть внимательным и осторожным, чтобы избежать травмирования и не вызвать еще больше повреждений. Если вы не уверены в своих навыках, лучше обратиться к профессиональному автомеханику или электрику для более точной и надежной проверки и ремонта.

Неисправности блока розжига ксенона

В большинстве случаев, особенно если используется штатный блок ксенона, причина кроется в выходе ламп из строя (они постепенно меняют цвет и угасают). Их можно восстановить при помощи специального оборудования – автоматического корректора либо просто купить новые. Какие признаки говорят о том, что вышло из строя устройство блока розжига ксенона?

Свечение ламп прерывается. Причина кроется в износе проводки авто или цепи питания блока розжига.
Постоянное мигание ламп (может быть слабым или ярким, мешающим видеть дорогу). Это говорит о плохом контакте блока с «массой» авто, или о неисправности проводки. Также может быть подвергнут коррозии балласт.
Запотевание фар. Оно может происходить в холодную погоду либо при морозе. Здесь всё дело в отсутствии холодного воздуха внутри корпуса фары, которая нагревается от двигателя. Чтобы убрать разницу температур, можно надеть на заборные каналы тонкие длинные трубки, которые выводятся за передний бампер.
При включении блока мотор может заглохнуть или сбавить обороты. Решить проблему можно путём установки реле между лампами и блоком.

Лампы менять необходимо парами, чтобы получить равномерное освещение дорожного полотна.

Причины неисправностей

Если лампы в порядке, но свет по-прежнему не соответствуют заявленным производителем параметрам, проблема может крыться в самом блоке розжига. Наиболее типичные причины его выхода из строя:

Попадание внутрь загрязнений или влаги, что вызывается плохой герметичностью блока розжига (читайте подробнее о герметике для фар). В итоге лампы начинают моргать либо розжиг будет отсутствовать вообще.
Неисправность (пробой) транзистора блока или его трансформатора.
Коррозия. Окисляются места соединения электронных компонентов блока розжига. «Виноваты» в этом некачественная сборка на заводе, постоянная влажность.

Как проверить блок розжига ксенона самостоятельно?

Сразу стоит отметить, что полная проверка возможна лишь при наличии осциллографа и тестера. В условиях гаража нужно осмотреть корпус блока на предмет наличия трещин. Если чувствуется запах гари, то устройство придётся менять. Ещё можно снять крышку и посмотреть на транзистор, другие электронные компоненты: их почернение свидетельствует о необходимости покупки нового устройства.

https://youtube.com/watch?v=CzSJxStbeps

Ремонт блока розжига своими руками

Сначала убедитесь в целостности соответствующего предохранителя, затем отсоедините минусовую клемму с АКБ и сам блок розжига. Снимите с него крышку. При наличии следов влаги или ржавчины промойте электронную плату спиртом. Если вы увидели, что некоторые компоненты шатаются, придётся снять герметик с тыльной стороны и пропаять проблемные выводы. Дальнейшая проверка возможна, если у вас есть опыт работы с электронными элементами и тестером. В этом случае проверьте транзисторы и резисторы. После пропайки деталей плату залейте расплавленным парафином.

Как выбрать блок розжига?

Если с заводскими устройствам всё понятно: необходимо, чтобы его код соответствовал характеристикам модели вашего авто. А как покупать универсальный БР и на что нужно смотреть в первую очередь?

Это интересно: Полируем автомобиль своими руками: 4 отдельных вида полировки

Технические параметры

Сначала убедитесь, что напряжение питания блока соответствует бортовой сети вашей машины. Производители выпускают блоки, рассчитанные на 12, 24 и даже 36 вольт. Другие параметры (усреднённые данные):

мощность: 35-75 Вт;
пусковой и рабочий ток: 5,8 и 3,1 А;
напряжение розжига: 23 тыс. вольт;
время стабилизации дуги: до 20 секунд;
рабочая температура: от минус 30 до плюс 105 градусов.

Обратите внимание на конструкцию: возможен стандартный вариант или Slim (с утончённым корпусом). Многие модели имеют защиту от чрезмерно низкого или высокого напряжения: в этом случае блок отключается через полсекунды

Как проверить работоспособность блока розжига ксенона

Перед началом проверки убедитесь, что блок розжига выключен и остыл. Затем выполните следующие шаги:

Шаг	Описание
1	Проверьте соединения
2	Проверьте питание
3	Проверьте выходное напряжение
4	Проверьте наличие повреждений
5	Проверьте замену блока розжига

1. Проверьте соединения: удостоверьтесь, что все провода правильно подключены к блоку розжига ксенона. Проверьте наличие разрывов, окисления или других повреждений проводов.

2. Проверьте питание: убедитесь, что блок розжига получает достаточное питание. Проверьте физические контакты аккумулятора и предохранителя.

3. Проверьте выходное напряжение: используйте мультиметр, чтобы проверить выходное напряжение блока розжига. Сравните результаты с рекомендованными значениями, указанными в руководстве по эксплуатации.

4. Проверьте наличие повреждений: внимательно осмотрите блок розжига на наличие повреждений или признаков износа. Замените блок розжига, если обнаружены какие-либо проблемы.

5. Проверьте замену блока розжига: если все предыдущие шаги не привели к результату, рекомендуется заменить блок розжига ксенона. Убедитесь, что новый блок розжига совместим с вашим автомобилем и правильно подключен.

Следуя этим простым шагам, вы сможете проверить работоспособность блока розжига ксенона и, при необходимости, принять соответствующие меры для устранения проблемы. В случае сомнений или сложностей, рекомендуется обратиться к автомастеру или специалисту.

Изменения цвета

Лампы могут постепенно угасать или вовсе гаснуть в самый неподходящий момент. Это говорит об окончании эксплуатационного ресурса ламп, поскольку в процессе функционирования они постепенно меняют цвет свечения от бело-желтого или белого к зеленому или красному. Если цветовая температура ламп при покупке была 4300К, то после некоторого времени она станет 4500К и свет будет более белым, затем – 4800К и свечение приобретет голубой оттенок. Это говорит о том, что со временем температура свечения увеличивается, поэтому специалисты рекомендуют приобретать лампы с температурой свечения 4500-5000К.

Что представляет собой

Блоком розжига или автомобильным балластом называют – пусковое приспособление, запитывающееся от высоковольтного напряжения, чтобы создать искру для осветительных газоразрядных ламп и фонарей в наружном освещении автотранспортного средства.

Каждому источнику освещения полагается один балласт, чей принцип работы заключается в следующем:

Чтобы зажглась газовая смесь (ксенон) в колбе необходима искра, создающая внутри колбы электродугу.
В машине подача напряжения на фонари напрямую составляет 12 В, а для зажигания газоразрядной лампы потребуется 30 КВ (иногда даже – 50КВ, в зависимости от типа лампы).
Напряжения для горения лампы нужно гораздо меньше – уже 25,30,55, 80 В (опять же, все зависит от типа самого светильника).
Вывод – высоковольтного тока понадобится исключительно только для искры, подающейся на преобразователь электротока.
Блок розжига как и служит таким преобразователем тока. Принимая высокое напряжение в виде короткого разряда, балласт использует искру для преобразования в колбе дуги.
От электрической дуги зажигается газ и подает свечение определенной интенсивности (дальность светового пучка), цвета, яркости.

В комплект балласта входит следующее:

Непосредственно коробочка самого блока с внутренней микросхемой и другими деталями.
Провод, блок и разъем для высоковольтного питания.
Провода и контакты для лампы.
Разъем питания блока

Внешне блок выглядит в виде компактной коробочки, установленной рядом возле подсоединений фар, либо на саму лампу, смотря какая модель комплекта.

Корпус конструкции прорезинен специальным материалом, который, как герметик, изолирует установку от влаги и иных вмешательств.

Рекомендуем: Что делать, если пенится масло в двигателе?

С одной стороны блок подключается через специальные разъемы к электрике бортовой системы общего электропитания.

С другой стороны, два провода подают высокое напряжение непосредственно ксеноновой лампе (на одну лампочку – два контакта).

Зачастую проблемой может быть их ослабленность в результате долгого использования частой тряски авто при движении по неровным дорогам.

Внутренне устройство блока состоит из таких деталей:

микросхема с транзисторами;
конденсаторы;
часть балласта принимающего высоковольтное напряжение;
часть балласта, принимающая «выпрямленный» ток на обмотку;
разрядник («искровик»);
трансформатор («игнитор») или катушка;
силовые ключи на транзисторах (биполярных либо полевых);
выпрямительные диоды.

Прочие неполадки

Двигатель может сбрасывать обороты и даже останавливаться, когда лампы включаются. Достаточно установить лампы ксенон через реле, проведя провод от аккумулятора на лампы.

Если одна лампа утратила яркость или изменила цвет свечения, недостаточно ее просто заменить. В таком случае требуется замена обеих ламп, чтобы добиться одинакового свечения. Если же свечение слишком яркое или тусклое, значит, ксеноновые лампы установлены некорректно.

На заметку автомобилистам!

Не стоит рисковать собственной безопасностью, стремясь сэкономить на приобретении низкокачественного ксенона. Установку и подстройку ламп стоит доверять профессионалам, которые гарантируют качество работы

После истечения срока работы лампы следует заменять парами, а также обращать внимание на корректность работы освещения

Ремонт блока розжига

Блок розжига – сложная схема, в которой связаны сотни деталей. Если вы специалист в данной сфере, то провести ремонт можно самостоятельно. Для этого вскрываем металлическую коробку, прочищаем детали, находит поврежденные места и производим их очищение, замену.

Большая часть экспертов склонна полагать, что ремонт сгоревшего блока – это временное мероприятие. Статистика показывает, что такая вещь прослужит совсем недолго, а иногда приводит и к более серьезным последствиям.

Лучшее решение – замена блока. Можно подобрать оригинальную или универсальную деталь. Практика показывает, что оригинальные детали выполнены из более качественного материала и прослужат дольше.

Найти и заказать блок всегда можно через официальный сервис или интернет.

Многие водители задают один вопрос: как проверить ксеноновую лампу, ведь нередко случается, что перестает работать свет в авто, а мы не знаем с чего начать. Да действительно причин неполадок в данном случае может быть масса, но для начала необходимо разобраться в сущности самой ксеноновой лампы и принципа ее действия. Ведь каждому водителю хочется ездить с хорошим освещением на трассе, обзорностью обочины и края встречной полосы.

Это и приятно и необходимо в целях безопасности при осуществлении движения, а также возможность оперативно осуществлять маневры с чтобы избежать ДТП. Тем самым сохраняя жизнь себе и иным участникам дорожного движения. Но случается и так, что передвигаясь по автострадах замечаешь как некоторые водители в прямом смысле слова начинают слепить в прямом смысле слова.

В таких случаях вынужден будешь свернуть на обочину и обождать пока горе-коллега проедет, тем самым сохранив себе и автомобилю жизнь.

Напрашивается вопрос: существуют ли стандарты для оптики на автомобиль, на какие машины запрещено устанавливать освещение повышенной яркости? Вот в этих вопросах и не только мы попытаемся сегодня подробно разобраться.

Варианты самостоятельной диагностики

Выявить неисправный элемент ксенонового освещения вполне возможно самостоятельно. Для этого не обязательно ехать на СТО. И некоторые операции можно выполнить без наличия дополнительного оборудования.

Ксеноновых ламп

Визуальный осмотр ламп в большинстве случаев ничего не даст – неисправный элемент выглядит также, как и исправный.

Неисправная ксеноновая лампа.

Лампы редко выходят из строя одновременно. Если не горят сразу две фары, есть основания предполагать неисправность в схеме управления световым оборудованием автомобиля. Если не горит один светоизлучающий элемент, то проверить ксеноновую лампу можно перестановкой из одной фары в другую.

Диагностика ксеноновых ламп методом замены.

Возможны варианты:

ничего не изменилось, лампа, которая не горела до этого, не зажигается;
на новом месте осветительный элемент заработал, а горевший до этого в другой фаре погас.

В первом случае с высокой степенью вероятности можно говорить о выходе из строя лампы. Проверить ее с помощью тестера не удастся, потому что большей частью лампы выходят из строя из-за разгерметизации (через микротрещины).

Важно! Во время перестановки осветительных элементов нельзя дотрагиваться до колбы лампы руками!

Во втором случае, скорее всего, неисправность в высоковольтном модуле, проводке или схеме управления осветительными приборами. Чтобы отсеять схему управления, можно мультиметром проверить наличие напряжения 12 вольт на входном разъеме блока при включенном ближнем или дальнем свете. Если оно присутствует, надо искать причину в электронной схеме модуля. Если отсутствует, значит, проблема в управлении. Чтобы убедиться окончательно, можно подать 12 вольт прямо с аккумулятора машины (крайне желательно через предохранитель).

Блоков розжига ксенона

Первое, с чего надо начинать диагностику блоков розжига – визуальный осмотр. Сначала надо осмотреть корпус электронного модуля. Так можно обнаружить коррозию, окисление, обломившиеся выводы разъемов.

Окисленные контакты разъема блока розжига.

Если все в порядке, надо вскрыть кожух электронного устройства и осмотреть плату на наличие:

следов попадания влаги;
коррозии или окисления ;
подгоревших или выгоревших электронных компонентов;
обрывов дорожек или выводов радиоэлементов;
других подозрительно выглядящих признаков.

Блок розжига, подвергшийся воздействию влаги.

При наличии подобных проблем есть все основания предполагать, что причина неисправности именно в блоке розжига. Но если визуально все в порядке, гарантии работоспособности блока все равно нет. Надо проводить дальнейшую проверку.

Самый верный способ проверить высоковольтный блок розжига ксенона – собрать несложный стенд, состоящий из:

источника напряжения 12 вольт достаточной мощности (можно применять сетевой адаптер или автомобильный аккумулятор);
заведомо исправной ксеноновой лампы.

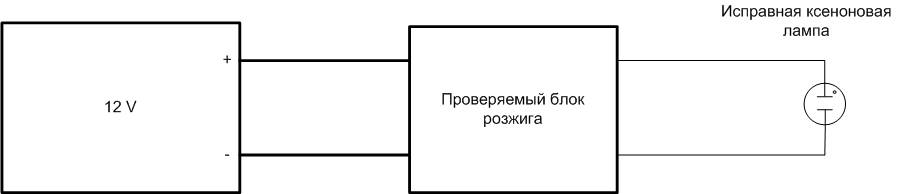

Стенд для проверки ксенона.

Если подать 12 вольт на блок розжига (помня о том, что на выходе электронного модуля присутствует опасное напряжение и принимая все меры предосторожности!!!), то при его исправности лампа загорится, а при поломке – нет. Если в этом стенде применить заведомо исправный блок розжига, то можно проверять работоспособность ксеноновых осветительных элементов. Стенд для проверки ксенона с делителем напряжения

Стенд для проверки ксенона с делителем напряжения.

Если исправной лампы нет, можно попытаться измерить напряжение на выходе блока розжига. Вряд ли в домашней мастерской найдется прибор, способный измерить напряжение 25000 вольт, но можно попытаться снизить измеряемое напряжение с помощью резистивного делителя. Чтобы получить приемлемое для измерений напряжение в 250 вольт, надо взять 1/100 от исходного напряжения. Сопротивление верхней (гасящей) части цепочки можно взять 5 мегаом (набрать из нескольких по 0,5..1 Мом), а нижней – 51 кОм. Проблема в том, что такое высокое напряжение подается на очень короткое время, и прибор (что цифровой, что стрелочный) может не успеть среагировать из-за инерционности.

Вместо вольтметра можно попробовать взять лампу накаливания на 250 вольт или светодиод с соответствующим токоограничивающим резистором и попытаться засечь вспышку. Здесь есть поле для экспериментов – но техника безопасности в первую очередь!

Статья в тему: Рейтинг автомобильных ламп H4 головного света

Главные сведения

Несмотря на то, что главным элементом остается наполненная ксеноном колба, есть не менее важные технические устройства, основным из которых является блок розжига.

Он бывает различных мощностей, которые совмещаются с определенными лампами, но конкретный выбор зависит от потребностей водителя и ожидаемой яркости приборов.

Таким образом, он должен понимать, какие для этого устройства понадобятся, и какую конкретную мощность следует подобрать для обеспечения максимальной работоспособности.

Сам блок розжига, заставляющий лампы работать, сложен технически, и состоит также из множества устройств, которые все вместе обеспечивают должный результат.

Первоначальные данные

Для обеспечения работы автомобильного освещения блок розжига просто необходим, ведь только он может выдать напряжение в 25 тысяч Вольт, необходимое для розжига лампы, но делает он это на пару секунд, а далее просто поддерживает стабильное напряжение в 80 вольт.

Но пиковая стартовая подача энергии должна сопрягаться с высоким уровнем безопасности, и разработчики блоков розжига предусмотрели все возможные варианты, и даже если вынуть лампочку в процессе работы, блок это распознает и не будет повторять попытку розжига, чтобы не нанести вреда пользователю.

Техника безопасности перед включением

Причем сам блок кладется на поверхности с не проводящим электричество покрытием, а также как можно дальше от предметов, которые могут легко загореться.

Ни в коем случае нельзя трогать блок руками при начале работы, поскольку напряжение в нем в момент розжига составляет от 20 до 30 тысяч Вольт, а это может нанести человеку смертельный вред, хотя по показателю мощности это и похоже на воздействие электрошокера.

Необходимо предусмотреть изоляцию всех проводов и проверить места соединений, чтобы провода надежно подходили к полюсам питания.

Нужно подобрать лампу к конкретному блоку розжига, чтобы они совпадали по мощности, иначе эти два прибора могут быть некорректны между собой.

Законодательная база

В законодательной базе не оговаривается какие именно приборы должны применяться и каких характеристик, но при этом очень важно понимать, что в некотором смысле ограничено само использование ксенонового света. Так подобное освещение может применяться только тогда, когда для этого предназначены штатные фары, или же человек провел законное переоборудование, о чем имеет отметку в технических документах. Такие нормы установлены Правилами эксплуатации транспортных средств

Такие нормы установлены Правилами эксплуатации транспортных средств

Так подобное освещение может применяться только тогда, когда для этого предназначены штатные фары, или же человек провел законное переоборудование, о чем имеет отметку в технических документах. Такие нормы установлены Правилами эксплуатации транспортных средств.

Когда ксеноновое оборудование установлено в автомобиль незаконно или лампочка попросту встроена в непредназначенную для этого фару, то начинают действовать нормы Кодекса об административных правонарушениях Российской Федерации.

В его статье 12.5, части 3 указано, что если человек допустил ненадлежащую эксплуатацию автомобиля в части технического оборудования, то к нему могут быть применены определенные санкции, которые заключаются в запрете управлять автомобилем на срок от 6 месяцев до года, но конкретный период зависит от обстоятельств.

Почему важно проверять лампы ксенон на исправность

Однако, как и все электрические компоненты, лампы ксенон подвержены износу и поломкам. Неисправность лампы может привести к ухудшению видимости на дороге, что увеличивает риск аварий и повышает нагрузку на водителя.

Проверка ламп ксенон на исправность является важным этапом обслуживания автомобиля. Это позволяет своевременно выявить неисправности и заменить поврежденные лампы. Правильно работающие лампы обеспечивают хорошую видимость дороги, повышают комфорт и безопасность водителя и пассажиров.

Признаки неисправности лампы ксенон:	Возможные последствия
Отсутствие света	Снижение видимости на дороге, увеличение риска аварий
Мерцание света	Раздражение и усталость глаз, возможность дорожного происшествия
Желтый или синий оттенок света	Искажение цветовой гаммы, плохая видимость дорожных знаков
Неравномерное освещение дороги	Увеличение слепящего эффекта, повышение риска аварий

Проверка ламп ксенон на исправность осуществляется с помощью мультиметра. Этот простой и удобный инструмент позволяет определить целостность лампы и наличие электрического контакта. Результаты проверки помогают принять решение о замене поврежденной лампы или провести дополнительные ремонтные работы.

Запомните, что регулярная проверка ламп ксенон на исправность является залогом безопасности и комфорта вождения. В случае выявления неисправностей обратитесь к специалисту для проведения ремонтных работ или замены ламп.
