Как проложить трассу кондиционера: правила прокладки и монтажа коммуникаций

С чего начать монтаж

Чем профессиональнее установлена система, тем дольше срок ее эксплуатации. Если нет уверенности в своих силах – лучше позвать специалистов. Они делают монтаж в такой последовательности:

размечают штробы в стенах под наклоном для коммуникаций;
штробят отверстия и закладывают трубы;
проводят дренажную трубку под наклоном к канализации;
электрики проводят электрический кабель в стене к отдельному щитку;
пробивают отверстие для вывода труб наружу – к внешнему блоку.

Это самый сложный, но практичный вариант – на виду будет только декоративная пластиковая панель внутреннего блока. Все трубы заходят в него сзади, их не видно и эстетический вид помещения сохраняется. Дренаж также спрятан, вода не капает на голову прохожим.

Закладка трассы для кондиционера – какой способ выбрать

Самое сложное в процессе установки – это подготовка стен и укладка медных труб. Здесь нужно соблюдать правила, чтобы через время не пришлось заново переустанавливать систему. Легче смонтировать декоративный короб и спрятать все трубы под него. Здесь есть свои преимущества: при неполадках легче проверить трассу, не заделанную в стены. Для самостоятельного проведения работ следует рассмотреть оба варианта и выбрать подходящий.

Перед началом работ следует знать:

передвинуть кондиционер даже на 2 см будет невозможно, поэтому с местом установки нужно определяться сразу;
место для внешнего блока рекомендуется выбирать таким образом, чтобы к нему был постоянный доступ без услуг промышленных альпинистов – для обслуживания и самостоятельной очистки;
если дом старый и проводка давно не менялась, есть опасность возгорания, поэтому перед установкой кондиционера электрики должны заменить все электрические коммуникации в квартире, чтобы они выдерживали нагрузку.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Согласование и разрешение на монтаж кондиционера: получать или нет

При открытии собственной климатической фирмы, оказывающей услуги по продаже и монтажу СКВ, у многих возникает вопрос, нужно ли разрешение на установку кондиционера в том или ином помещении. От компании требуют наличия лицензии, дающей право проводить строительно-монтажные работы.

Единственное исключение здесь могут составить здания, признанные историческими памятниками или памятниками архитектуры, строения, которые находятся на центральных улицах города и представляют собой историческую ценность. В таком случае придется согласовывать установку кондиционера с соответствующими службами (для начала нужно обратиться в БТИ или управляющую компанию).

Как показывает судебная практика, при возникновении спорных ситуаций у не имеющих разрешительные документы могут возникнуть проблемы. К примеру, зимой на внешний блок сплит-системы упала сосулька после очистки крыши работниками управляющей компании. Владелец обращается в суд и требует компенсации за материальный ущерб. Судья может как удовлетворить требованиям истца, так и решить вопрос в пользу ответчика, ссылаясь на то, что монтаж кондиционера приравнивается к реконструкции здания с нарушением целостности его фасада, а также напомнить о необходимости согласования подобных мероприятий со всеми участниками долевой собственности многоквартирного дома и уполномоченными органами местного самоуправления.

Возможные проблемы и заломы при трассе кондиционера

Например, стремясь расположить оборудование на определенном расстоянии от пола, чтобы вилка достала до розетки, важно исключить перегибы трассы, так как это может стать причиной неправильной циркуляции фреона, скопления конденсата и выхода из строя всей системы. Трубка дренажная обязательно должна быть проложена под вышеупомянутым наклоном, в противном случае вы можете столкнуться с тем, что вода при работе агрегата станет капать прямо в помещение. Это приводит к тому, что жидкость скапливается в дренажном шланге

Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком

Это приводит к тому, что жидкость скапливается в дренажном шланге. Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком.

Даже если вы воспользовались услугами специалистов, о работе которых другие люди хорошо отзывались, за их действиями следует тщательно следить. Например, многие пренебрегают сохранностью медных трубок, которые изгибаются при необходимости выполнить внешнюю отделку стен. Материал при этом получает трещины или меняет нужное сечение. Трубы от кондиционера, которые выходят на поверхность стены, многие умудряются использовать в качестве вешалок для одежды

Важно предупредить работающих специалистов о том, что трассу трогать нельзя. Важно за этим еще и следить, так как изогнутые внутри трубки внешне остаются в неизменном виде из-за обмотки. Штробление стены под кондиционер

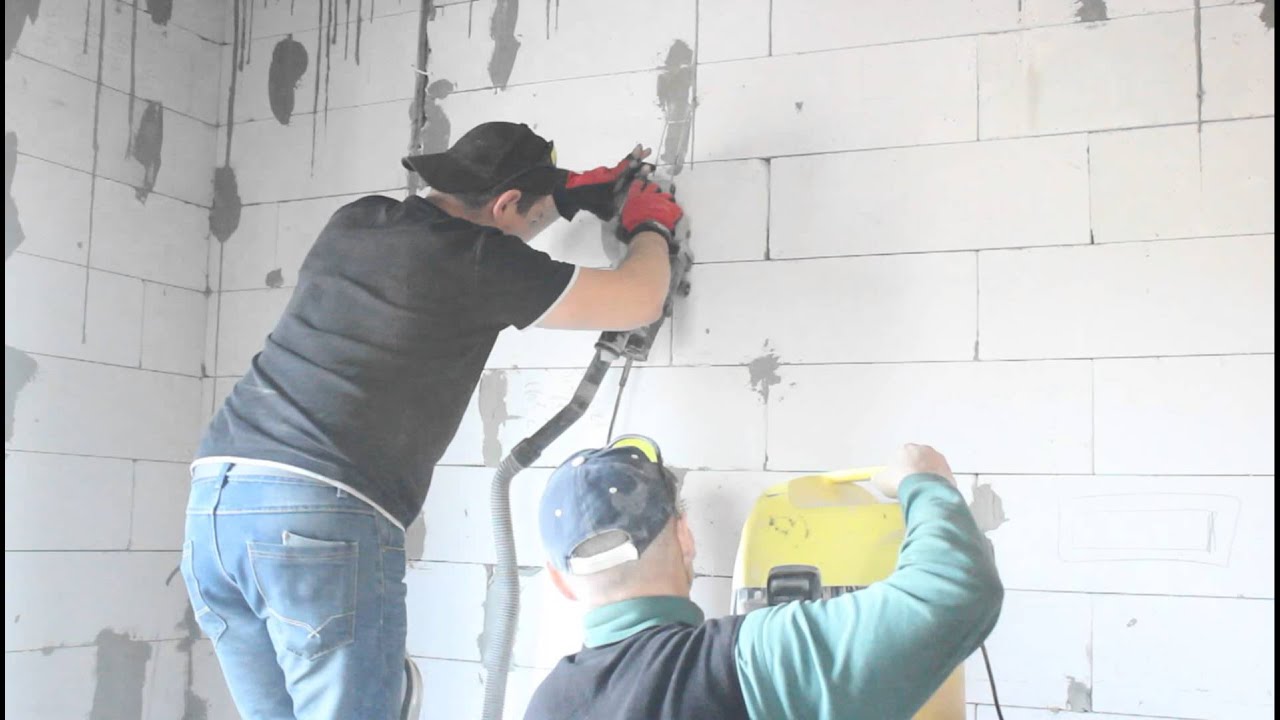

Штробление стены под кондиционер

Шаг пятый: соединение блоков

Протянутые через отверстие в стене коммуникации подключаются к соответствующим разъемам в обоих блоках. Электрокабель нужно подсоединить к клеммам того же цвета. На данном этапе проблемы возникают редко

Сложности начинаются при подключении фреоновой магистрали, ведь с ними следует работать очень осторожно — избегайте перегибов и заломов, иначе придется делать все заново. Развальцованные медные трубы соединяют с соответствующими выходами

Следующий этап подключения кондиционера к готовой трассе — выведение дренажного шланга на улицу. Изделие подсоединяется в нижней части внутреннего блока, где есть небольшая трубка с пластиковым наконечником, обеспечивающая отвод конденсата

При прокладке трассы важно соблюдать наклон и не допускать провисания шланга, чтобы жидкость не застаивалась в системе

Получаем комфорт: пошаговая инструкция по закладке трассы для кондиционера

Определите оптимальное место для установки внешнего блока кондиционера. Учтите, что он должен быть доступен для обслуживания и не должен мешать соседним помещениям или соседям.
Проанализируйте план помещения и решите, где будет находиться внутренний блок кондиционера. Выберите место, откуда воздух будет равномерно распространяться по всему помещению.
Проведите расчет необходимой длины трассы. Учтите, что она должна быть достаточно длинной для свободного движения рабочей жидкости и трубопроводов, но не слишком длинной, чтобы не ухудшать работу кондиционера.
Вырежьте отверстия в стенах для прокладки трассы. Они должны быть достаточно большими, чтобы можно было комфортно протянуть трубы, но не слишком большими, чтобы не портить внешний вид помещения.
Закрепите кронштейны для трассы на стене. Учтите, что они должны быть установлены строго горизонтально и надежно фиксироваться. Используйте отверстия с нужным диаметром и глубиной для нужных фиксаторов.
Проложите трассу по кронштейнам, не перекручивая ее. Учтите, что она должна быть расположена так, чтобы ее было удобно обслуживать и в то же время не мешала деятельности в помещении.
Подсоедините трубопроводы и кабель к внешнему блоку кондиционера. Учтите, что они должны быть герметично подключены и надежно зафиксированы.
Залейте трассу штукатуркой или специальным герметиком, чтобы защитить ее от внешнего воздействия и улучшить ее внешний вид.
Проверьте правильность установки трассы и качество ее закладки. Убедитесь, что она не провисает и не мешает движению по помещению.
Завершите установку кондиционера, подключив его к электросети и настроив его работу в соответствии с инструкцией.

Следуя этой пошаговой инструкции, вы сможете скрыть трассу кондиционера, обеспечить его эффективную работу и сохранить внешний вид помещения. Помните, что правильная закладка трассы – это залог долгой и безотказной работы системы кондиционирования воздуха.

Выбор трассы

Расстояние: Расстояние между внутренним и наружным блоками кондиционера должно быть минимальным. Чем короче трасса, тем меньше потери энергии и больше эффективность работы системы.

Препятствия: Трасса должна проходить минимум вблизи препятствий. Это поможет избежать дополнительных изгибов и витков трассы, а также снизит вероятность повреждений.

Глубина прокладки: Трасса должна прокладываться на определенной глубине. Оптимальная глубина прокладки равна глубине промерзания грунта для данной местности. Это предотвратит замерзание или возможные повреждения трассы во время зимнего периода.

Защита трассы: Трассу коммуникаций кондиционера следует защитить от механических повреждений и воздействия окружающей среды. Для этого она может быть проложена в защитных коробах, каналах или трубах.

Требования к эстетике: При выборе трассы следует учитывать требования к внешнему виду конструкции. Она должна быть исполнена аккуратно и эстетически приятно сочетаться с окружающей средой.

Обратите внимание на все перечисленные факторы при выборе трассы для прокладки коммуникаций кондиционера, чтобы обеспечить оптимальную и надежную работу системы

Определение оптимального пути

Перед началом работ нужно составить план прокладки трассы, учитывая особенности помещения, расположение стен, потолка и других коммуникаций. Необходимо учитывать также возможность прокладки кабелей и трубок по кратчайшему пути, минимизируя количество изгибов и поворотов.

Оптимальный путь прокладки трассы должен учитывать не только эргономику, но и функциональность кондиционера. Например, требуется максимально короткий путь для подачи и отвода воздуха кондиционера, чтобы обеспечить оптимальную циркуляцию воздуха в помещении.

При определении оптимального пути следует также учитывать конструкцию стен и потолка, чтобы избежать повреждения материалов

Важно также учесть возможность обслуживания и ремонта трассы в случае необходимости

Для более точного определения оптимального пути можно использовать различные инструменты и техники, например, мультиметр, лазерный измеритель или технический план помещения.

Выводя трассу в виде плана на бумаге или в электронном формате, можно визуально оценить предполагаемую прокладку и внести необходимые корректировки. Также это поможет грамотно организовать процесс прокладки и монтажа.

В итоге, определение оптимального пути для прокладки и монтажа коммуникаций кондиционера позволяет установить систему эффективно, с минимальными потерями и проблемами

Важно придерживаться правил безопасности и следовать инструкциям производителя

Учет особенностей помещения

При прокладке и монтаже коммуникаций кондиционера важно учитывать особенности каждого помещения. В первую очередь необходимо определить оптимальное место, где будет установлен кондиционер

Рекомендуется выбирать стену, ближайшую к центру помещения, чтобы воздух равномерно распределялся по всему пространству.

Также необходимо учитывать наличие окон и дверей, чтобы предотвратить попадание воздуха на прямую. Если возможно, избегайте установки кондиционера над кроватью или местами, где люди обычно находятся в покое, чтобы не возникало дискомфорта из-за потока холодного воздуха.

Обратите внимание на наличие электрической розетки рядом с местом установки кондиционера. Если необходимо, учтите возможность прокладки дополнительной электросети или использование удлинителей

Также стоит учитывать возможность прокладки трубопроводов для подачи холодного и горячего воздуха. Оптимально выбирать маршрут с минимальными поворотами и изгибами, чтобы обеспечить эффективное функционирование системы кондиционирования.

Кроме того, обратите внимание на наличие места для установки наружного блока кондиционера, который должен быть размещен на открытой площадке, на некотором расстоянии от здания. Учтите особенности вентиляции и предотвратите перегрев наружного блока

Правильный учет особенностей помещения позволит достичь оптимальной работоспособности кондиционера и максимального комфорта для пользователей.

Шаг третий: сборка трассы

В процессе работы сплит-системы медные трубки могут обмерзать, поэтому при формировании магистрали на них надевают теплоизоляцию. Стыки плотно проклеиваются металлизированным скотчем. Межблочный кабель также нуждается в подготовке — его просто помещают в гофру.

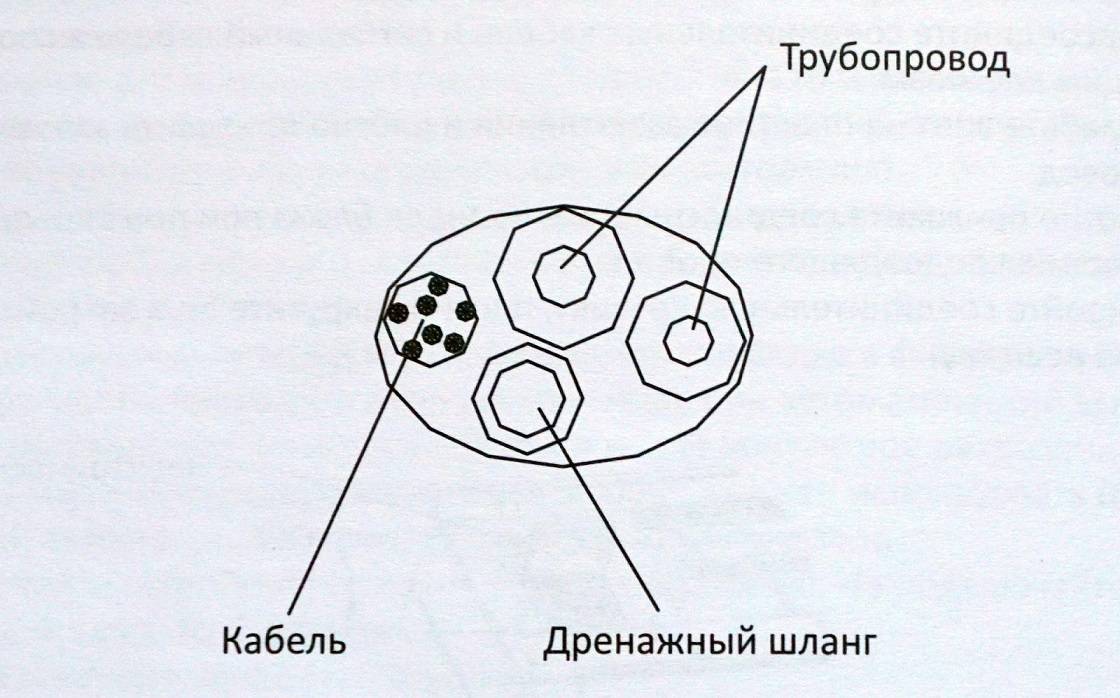

Как правильно собрать трассу для бытового кондиционера? Из подготовленных элементов нужно сформировать жгут и надеть на него специальный флекс, после чего обмотать скотчем участок, который будет проходить через отверстие в стене. Трубки укладываются определенным образом, как на схеме ниже. Они не должны перекручиваться между собой.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

укладка труб с перегибами — увеличивается нагрузка на компрессор;
установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
расположение кондиционера рядом со сварочными аппаратами;
неровное расположение блоков — конденсат начинает стекать на пол;
выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Шаг 6. Подготовка трассы кондиционера.

Когда подготовлены штробы, можно переходить к следующему этапу — подготовка трассы кондиционера.

Необходимо размотать бухты медных трубок в прямую линию и надеть на них соответствующий по диаметру трубки утеплитель (толщина стенки утеплителя 6 мм).

На фото Вы видите собранную трассу с межблочным кабелем и дренажным шлангом. Трасса частично обмотана серым армированным скотчем (так с ней удобнее работать). Также можно обматывать трассу полностью (некоторым монтажникам удобнее работать с трассой, когда она полностью обмотана). Медная труба продается в бухтах по 15 метров (редко где – 45 м), так что если трасса/трассы получились достаточно длинные – может потребоваться пайка медных труб. Старайтесь сгибать трассу аккуратно, так как медные трубы очень мягкие и возможно появление излома в месте изгиба. При наличии излома в трассе, кондиционер будет работать не корректно.

Если Вы не хотите искать и покупать все компоненты трассы – Вы можете заказать у нас в компании готовую трассу кондиционера.

Готовую трассу можно сделать любой конфигурации и, что очень важно, нужной для Вас длины

Шаг 2. Трасса кондиционера.

После выбора определенной модели кондиционера, открываем его технические характеристики (этой информации сейчас в интернете много, на любую модель можно найти информацию). Ниже приведем характеристики по нашей модели.

Определяем диаметр фреоновых трубок по каталогу – в нашем случае, для обеих моделей, значение одинаково (6,35(1/4) и 9,52(3/8)).

Далее открываем схему электрического соединения внутреннего и наружного блоков.

В нашем примере видно, что провод питания 3*1,5 должен подходить к внутреннему блоку. От внутреннего блока к наружному должен идти межблочный провод 4*1,5. Так что в нашем случае, от наружного к внутреннему блоку должны идти коммуникации: медная труба 6,35 в утеплении+ медная труба 9,52 в утеплении + провод 4*1,5 в гофре (желательно в гофре).

Обращаем Ваше внимание, что некоторые производители кондиционеров, комплектуют свои модели дополнительным проводом, имеющим собственные разъемы для подключения к платам внутреннего и наружного блоков – так называемые выносные датчики (температурный датчик, для работы кондиционера на обогрев). Таких кондиционеров на рынке крайне мало, но они встречаются

Также нужно обратить внимание, что приведенная выше электрическая схема, применима только для сплит-системы (один внутренний – один внешний блок), для системы мультисплит (один внешний блок – несколько внутренних), схема подключения будет следующая:

В данном случае, питание приходит к наружному блоку и расходится по внутренним по межблочным соединениям.
