Как проложить канализационные трубы в частном доме: схемы и правила укладки + этапы монтажа

Греющий кабель в канализацию

В некоторых местностях с особо суровыми погодными условиями канализационные трубы требуют дополнительного утепления, которое поможет предотвратить промерзание системы. Для этого используют пенопласт, вспененный полиэтилен, изовер и другие теплоизолирующие материалы. Для подземных магистралей рулонные материалы не годятся, для этих целей применяют только формованные утеплители, надевающиеся на трубы еще до их стыковки.

Но иногда таких мер оказывается недостаточно, тогда под утеплитель укладывают греющий кабель. В холодное время года кабель подключается к электропитанию и нагревает трубу, не давая замерзнуть находящейся в ней жидкости. Монтаж кабеля возможен как снаружи, так внутри трубы – и в том, и в другом случае он закрепляется вдоль трубы, хотя иногда, при наружном применении, кабель обматывают вокруг трубы в виде спирали.

Для закрепления кабеля используют стяжные ленты, бандаж или термостойкий скотч, главное, чтобы эти элементы хорошо переносили высокую температуру. Если необходимо продеть кабель в уже смонтированный и уложенный трубопровод, в систему врезают тройник, и через образовавшееся отверстие вводят кабель.

Наружная канализационная система

Внутренние сети

Монтаж внутренних сетей выполняют в  три этапа:

• установки стояка;
• монтажа вытяжки (фановой трубы);
• разводки внутренних сетей к сантехприборам.

На начальном этапе проводят черновую сборку для точной подгонки. Если все места подключения оказались на предусмотренных местах осуществляют окончательный монтаж.

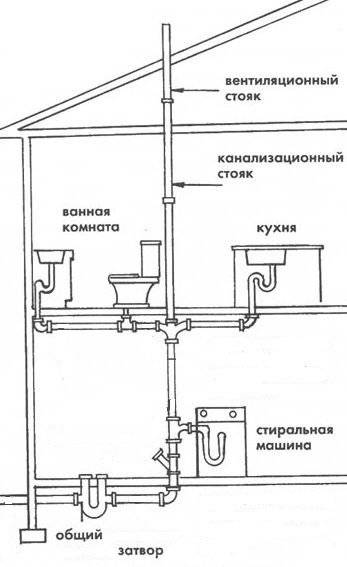

Правила установки центрального стояка

В отличие от квартир в частном доме, в зависимости от проекта, может быть установлено несколько стояков. На точное количество влияет насколько разнесены в пространстве источники грязной воды, количества санузлов.

Монтаж начинают от выхода, раструбы отрезков устанавливают вверх, так создаётся меньшее сопротивление движению стоков.

Сразу же после поворота монтируют ревизию. Это позволит проводить очистку без разборки всей конструкции — трубы входят в раструб примерно на 10 см и поднимать придётся весь стояк, а это  невозможно сделать при смонтированной системе.

Желательно установить ревизию на всех этажах здания.

В перекрытиях между этажами стояк фиксируют цементным раствором. В деревянном доме используют монтажную пену.

Вертикальные отрезки стояка крепят к стенам хомутами, которые монтируют заранее, чтобы трубы не мешали при сверлении.

В точках подключения сантехприборов монтируют тройники с выходами необходимого диаметра.

После окончательной сборки стояк оборачивают звукоизоляционным материалом и скрывают (при необходимости) отделочным материалом (гипсокартоном, панелями).

Вытяжка

Вытяжку (правильно — фановая труба) обустраивают для удаления из труб канализации неприятного запаха и недопущения воздушных пробок. На деле фановая труба — продолжение стояка.

Верхний конец вытяжки делают выше козырька и защищают от атмосферных осадков козырьком.

Санитарные нормы определяют расстояния от выхода фановой трубы до оконных проёмов и балконов не менее 4 м.

В канализации без вытяжки в трубах создаётся разрежение, которое «вытягивает» воду из гидрозатворов, и запах из септика (колодца) попадает в дом.

Одноэтажные жилые постройки разрешается строить без вытяжки.

Разводка внутренних сетей

Правильная разводка предусматривает выполнение требований:

1. Горизонтальный уровень слива унитаза на каждом этаже располагают ниже любого другого сантехприбора — это исключит попадание в них воды из бачка при сливе.

2. Желательно исключить из системы повороты в 90о, при необходимости из лучше заменить двумя углами по 45о.

3. Унитаз подключают трубой с внутренним диаметром не меньше 100 мм.
4. Диаметр отводных труб от любого прибора не может быть тоньше приёмной.
5. Отводы длиной больше 3 м выполняют из труб равных по диаметру стояку. В противном случае создаётся разряжение воздуха, препятствующее нормальному сливу. Допускается установка на конце отводной трубы воздушного клапана, пропускающего воздух в систему.

6. При монтаже соблюдают уклон 20 – 30 мм/м длины для труб до 50 мм, и более 2 см/м для 100 мм изделий.

7. Трубы разных диаметров соединяют через переходники.
8. При сборке желательно воспользоваться герметиком с противогрибковыми и антибактериальными добавками.
9. Подводку обязательно крепят к стенам, чтобы они не висели в воздухе — иначе возникают перегибы труб в стыках и нарушается герметичность.
10. Сливы сантехники обязательно оборудуют сифонами (гидрозатворами), препятствующие проникновению запахов. Мойки рекомендуется оснащать сифонами «бутылочного» типа, предотвращающие попадание крупных частиц остатков еды в систему канализацию.
11. Пластиковые трубы и фасонные части изолируют от приборов обогрева — высокая температура расплавит материал, соединения потеряют герметичность, а от просочившейся воды возможна коррозия системы отопления.
12. Плотность соединений должна выдержать необходимый напор стоков.

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

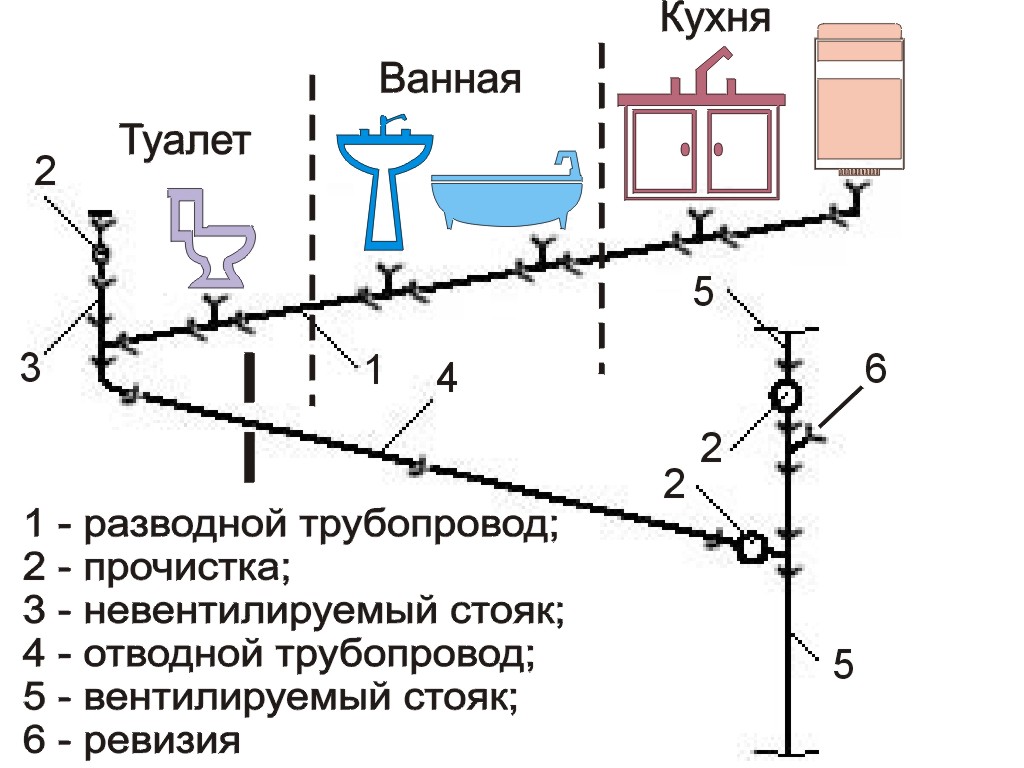

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Особенности устройства внутренней канализации

При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:

• устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
• соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
• при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
• при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
• увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
• обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.

Профилактика недопущения запахов канализации в помещение

Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.

Фановая труба служит для:

проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.

Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.

Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.

Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.

В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.

Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.

Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.

Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.

В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.

Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

• Земляные работы.
• Сборка трубопровода.
• Обратная засыпка.

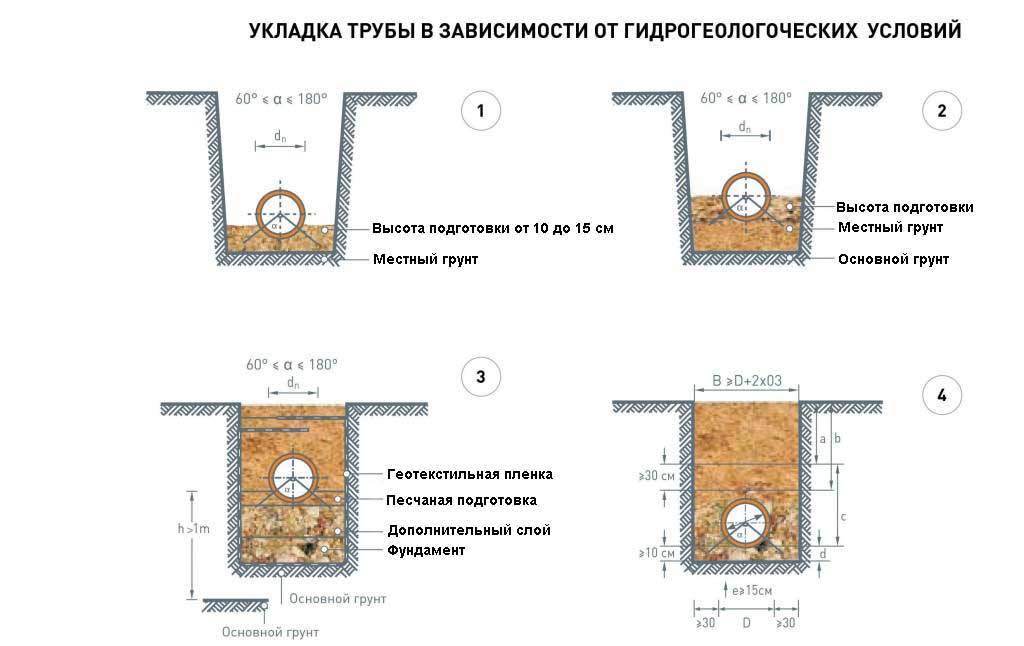

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

• Траншеи можно копать вручную или при использовании землеройной техники.
• Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

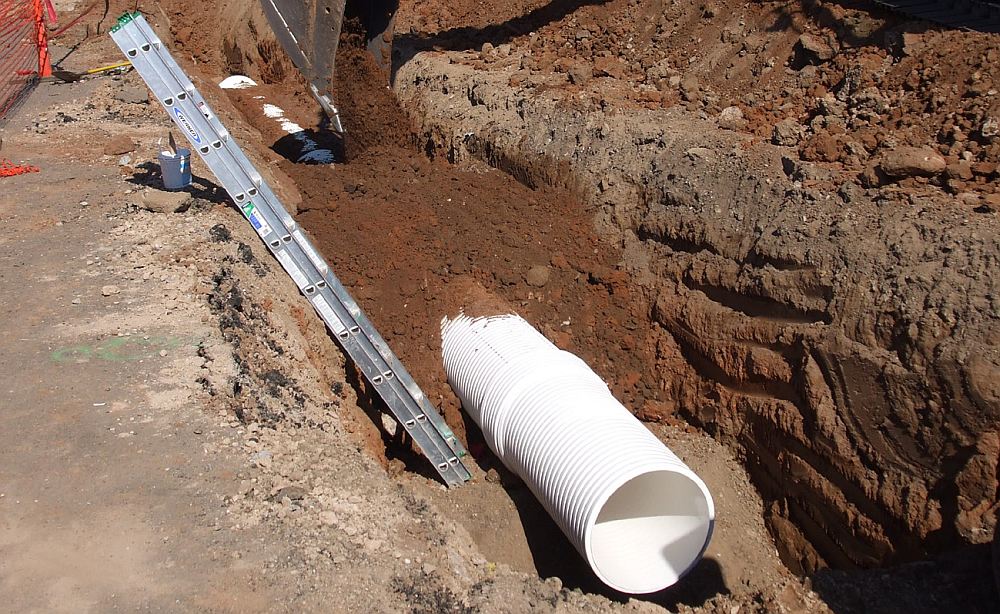

Наружные трубы, уложенные в траншеи

• Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
• Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
• При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
• Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
• На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
• На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

• Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
• Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
• Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
• При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
• Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
• Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

• После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
• Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
• Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

http://kanalizaciyam.ru

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

• формованные изделия (скорлупа),
• рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот «сэндвич» обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба  или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

• Раструб и гладкий конец очищаются от загрязнений;
• В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
• Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Схемы соединения канализационных труб из пластика и чугуна

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

• Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
• В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
• Тройники различных видов являются фитингами для организации разветвлений труб.
• Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Типы канализационных систем в частном доме

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

1. Минеральная вата.
2. Стекловолоконная ткань.
3. Пенополистирольная скорлупа.
4. Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Главные критерии конструирования канализации

При конструировании канализации в частном доме своими руками схемы, в которой будет внутреннее расположение труб, отталкивайтесь от необходимого количества сливов. Для удобства и скорости монтажа, чертежи расположения труб, желательно составлять на листе бумаги, который можно брать и в работе смотреть на него.

Пример соединения ПВХ труб

1. При проведении канализационных работ в двухэтажном построении, можно сэкономить материалы. Обустраивайте санузлы второстепенными сливными точками и максимально близко к коллектору. Основная труба, в которую будет сливаться жидкость со всех сантехнических приборов и оборудования, крепится на одной вертикали, даже в том случае, если ваш дом имеет несколько этажей. А все остальные трубы, которые подходят к приборам и другой сантехнике к основной трубе крепятся последовательно.
2. Во время выбора труб и их приобретения, рекомендуется проверять наличие уплотнительной резинки. Они в несоединённых трубах, часто теряются, а придя домой с покупкой, вам придётся бежать в строительный магазин за дополнительными уплотнителями.
3. Для максимально эффективной работы канализации, рекомендуется на каждую отдельную точку устанавливать клапан вакуумного типа. Его следует располагать на дистанции менее шести метров от сливов. Функция заключается в защите от сточных запахов. Даже в случае большого слива жидкости и во время работы ассенизаторов, вода будет находиться в сантехнических приборах и таким образом, не даст проходить запаху.
4. В работе, связанной с конструированием канализационных отводов в частном доме, используют ПВХ трубы. Технология сборки конструкции максимально облегчена, даже если какой-то участок трубы длинный, его можно обрезать, сделать напильником фаску и зафиксировать отрезок на место.
5. Чтобы коммуникация более длительно находилась в эксплуатации, рекомендуется каждый узел оборудовать аварийным переходником. Лучше использовать материал большего диаметра, так как в случае засора, можно будет быстро прочистить без остановки работы системы.

   Устанавливаются эти элементы, максимально близко к входу трубы в дом, но таким образом, чтобы до них легко и беспрепятственно можно было достать в случае засора и прочистить его.

6. Если некоторые соединения устанавливаются в закрытой зоне, соединять части, желательно с применением герметика. Конечно, стыки за счёт уплотнителя и так герметичны, но лучше перестраховаться. Во время прокладки труб, желательно избегать поворотов в девяносто градусов, на углах, будут частые засоры.
7. Когда в доме используется только стандартный набор техники и сантехнических установок, фановую трубу необязательно использовать. Воспользуйтесь клапаном вакуумного типа.
8. Если для конструирования системы используете трубы из поливинилхлорида, то при монтаже материала в траншею следить за качеством соединения труб, а лучше для перестраховки использовать герметик.

Когда канализацией долго не пользуются, и вода простывает в сантехнических приспособлениях, она будет испаряться, а гидрозатвор потеряет свои способности и в помещение начнёт поступать неприятных запах с накопительной ямы или резервуара.

Конечно, в качестве материала для конструирования трубопровода, могут быть использованы материалы из металла. Однако ПВХ, в этом случае, гораздо быстрей собирается, что актуально для конструирования систем канализаций на дачных участках своими руками. Ещё материалы из поливинилхлорида гораздо дешевле, по сравнению с металлическими трубами и фитингами для соединения и разводки.

Как вы заметили, работа, связанная с установкой системы канализации, по сравнению с обшивкой дома сайдингом, лёгкий процесс. В принципе монтаж можно считать самым простым процессом в строительстве и обустройстве коммуникаций, конечно, если вы не решили использовать схему биоканализации для организации, которой требуется нанимать специалистов, а за их работу нужно платить.

Во время работы по обустройству системой слива отходов, нужно придерживаться вышеперечисленных рекомендаций и тогда вы сможете самостоятельно сделать канализацию по любой схеме, при этом потратив минимальное количество денежных средств.

Канализация в частном доме: варианты материалов для изготовления

Монтаж внутреннего трубопровода

Эффективная работа канализационной разводки зависит от плавности слива сточной воды. Монтаж труб начинают от наиболее удаленного сантехнического прибора и последовательно включать все сантехнические устройства в единую сеть до точки соединения с выходом наружной трубы. В одноэтажном частном доме трубы водоотведения проводят под полом.

В двух и трехэтажных загородных коттеджах, и домах горизонтальный канализационный трубопровод выполняется аналогичным способом, и подключатся к центральному стояку диаметром не менее 100 мм, проложенным строго вертикально. Для удаления неприятных запахов из системы канализации верхний выпуск центрального стояка приподнимается над плоскостью крыши на расстояние от 300 до 500 мм.

Важно: во избежание попадания неприятного запаха в помещение устанавливают сифоны и аэраторы.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности. Канализация в столбчатом фундаменте

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом
