Настройка цифровых каналов
Чтобы самостоятельно провести настройку цифровых каналов, можно использовать несколько способов – автоматический или ручной.
Автопоиск
Автоматическую настройку каналов выбирает большинство пользователей, поскольку во время проведения операции не придется делать ничего, кроме запуска программы. Оборудование само сделает необходимые настройки.
Порядок действий подключения кабельного ТВ (на примере настройки поиска телевизора Samsung):
- используя пульт перейти в главное меню;
- найти подраздел с надписью «Настройка каналов»;
- выбрать автопоиск и нажать кнопку OK для подтверждения действия.
Далее оборудование всё сделает самостоятельно.
Ручной способ
Если пользователь сам хочет настроить цифровые каналы, необходимо также перейти в меню, но выбрать ручную настройку. На некоторых моделях ТВ, эта функция может называться по-другому.
На экране появится новое окно, где необходимо самостоятельно ввести данные о кабельном вещании и используемой частоте. После этого нужно подтвердить действие нажатием клавиши «OK». После каждого найденного канала, человеку самостоятельно придётся нажимать на кнопку «Далее» или стрелку вправо, чтобы продолжить поиск.

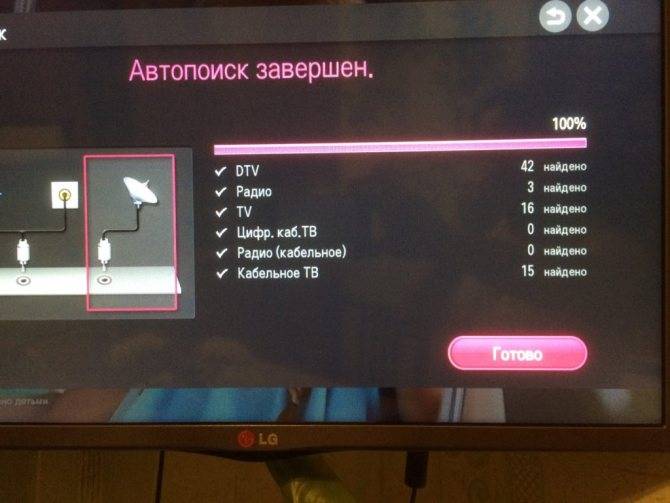

Если процедура прошла без ошибок, то в наличии у пользователя будет 20 бесплатных каналов с высокой качественной картинкой.
Как настроить телевизор со Smart TV
Настройка телевизора LG для приема цифрового ТВ:
В конце понадобится скачать плейлист, чтобы он появился на телевизоре. Используя метод, получится настроить каналы на телевизоре LG смарт ТВ примерно за 15 минут.
Необходимость в усилителе
Применение в схеме усилителя оправдано, если:
- телевизионный вещатель находится сильно далеко от вашего проживания;
- к одному антенному приемнику подключено несколько телевизионных (сигнал делится, а значит уменьшается, следовательно, требуется усиление);
- маломощная антенна, которая плохо ловит даже при условии близкой установки телевышки.
Шкала на примере современного телевизора LG Smart TV.
Также усилитель необходим, если периодически или постоянно зависает картинка на телевизоре при просмотре цифровых каналов, на экране появляются квадратики. Все это может сопровождаться полной потерей сигнала с надписями: «Нет сигнала», «Слабый сигнал», «Сигнал отсутствует», «Проверьте подключение антенны».
Выхода из ситуации два:
- покупка, установка и настройка новой активной антенны;
- подключение к активной антенне отдельного усилителя.
Подключение комнатной антенны к телевизору
Обычно комнатные антенны в современном исполнении полностью комплектуются производителями всем необходимым, чтобы ими можно было сразу же пользоваться после приобретения. В большинстве случаев приходится только вскрыть коробку имеющегося варианта приемного устройства и воткнуть уже установленный на кабеле штекер в соответствующее гнездо телевизора.

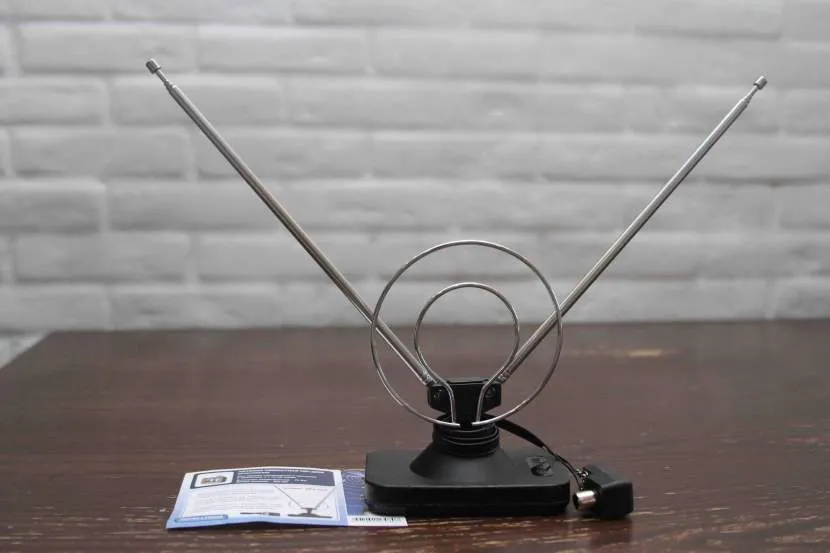

Вариант комнатной антенныИсточник planetaantenn.tv
Кроме того, перед тем как настроить комнатную антенну на телевизоре, выбирают для нее подходящее место. Это устройство размещают таким образом, чтобы оно принимало максимально сильный ТВ-сигнал.
Видео описание
Об особенностях присоединения F-штекера к кабелю рассказывается в данном видеоролике:
Может возникнуть ситуация, когда кабель из комплекта окажется коротким. Проблему решают путем использования удлинителя для антенны. Он имеет вид телевизионного кабеля. С одной его стороны закреплен F-штекер, а с другой – гнездо такого же типа. При этом длина удлинителя может быть самая разная.
Существует также комнатные антенны, которые не комплектуются кабелем со штекером. Однако данных вариантов продается очень мало. Если все-таки устанавливается такая антенна, тогда любой профессиональный мастер быстро и качественно подсоединит штекер к кабелю с необходимой длиной. После этого он выполнит настройку как антенного устройства, так и телевизионных программ в телевизоре.
Использование антенного усилителя
Стоит отметить, что иногда приходится применять антенный усилитель. Его используют, когда антенна ловит слабый телевизионный сигнал. При его недостаточной мощности цифровой ТВ-тюнер не сможет извлечь из него информацию. Во время такой ситуации на экране телевизора может появиться сообщение вида «Нет сигнала».
Видео описание
Еще один видеоролик, который позволит узнать, как выполняется подготовка антенного кабеля, включая установку штекера:
Однако надписи может и не быть. Вместо нее при слабом ТВ-сигнале информация станет обрабатываться с потерями. Например, на экране будет замирать картинка, станут появляться квадратики, начнет пропадать звук и изменяться цвета изображения в телевизоре.
Усилитель телевизионного сигнала часто устанавливают, если используется пассивная антенна. Он также пригодится, когда отсутствует возможность подключить к электропитанию имеющееся активное антенное устройство. При этом усилитель не используют, если принимается устойчивый ТВ-сигнал. В данном случае он только увеличит его мощность, что помешает ТВ-тюнеру распознавать телевизионный сигнал.
Видео описание
Это видео поможет узнать, как осуществляется подключение обычной антенны к SMART телевизору:
Коротко о главном

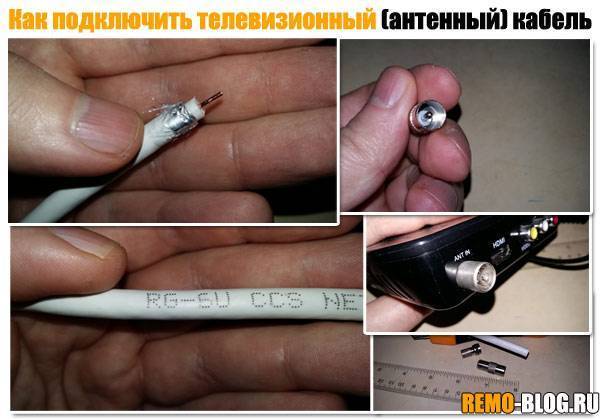

Для подключения антенны к телевизору используется коаксиальный кабель. Часто применяется недорогой и качественно изготовленный проводник РК-75 для передачи спутникового, кабельного и эфирного сигнала. При выборе антенного кабеля учитывают материал его оболочки, толщину сердечника, наличие экранирующего слоя. При этом для подключения может использоваться штекер F типа или в старом советском исполнении.

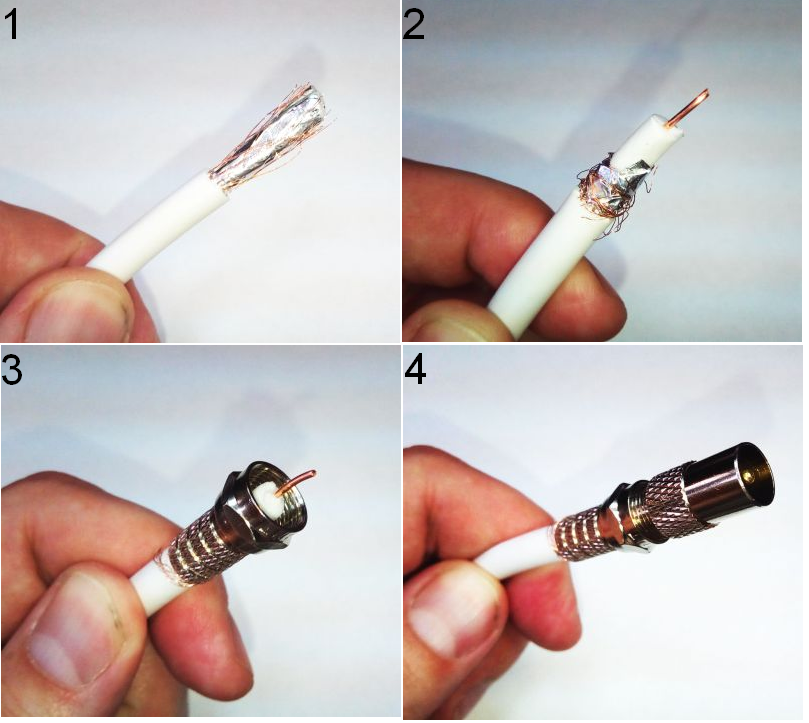

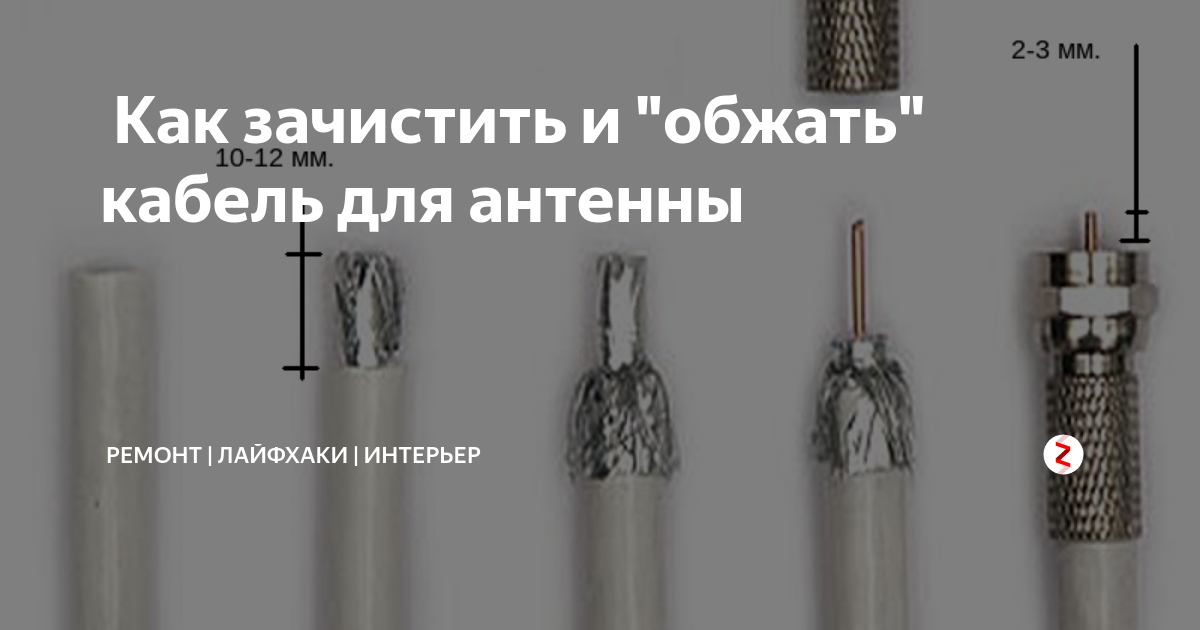

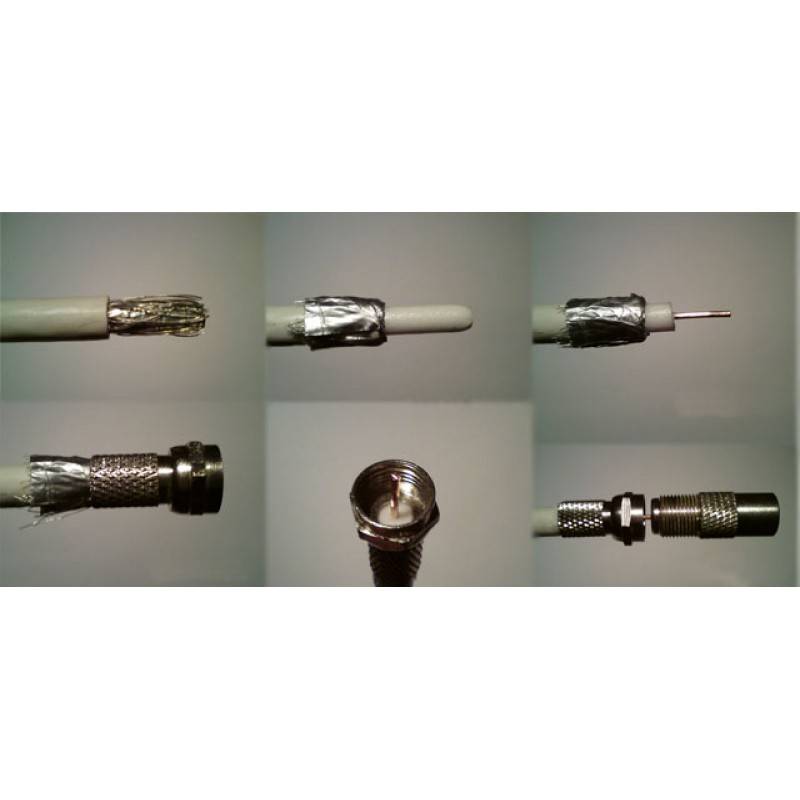

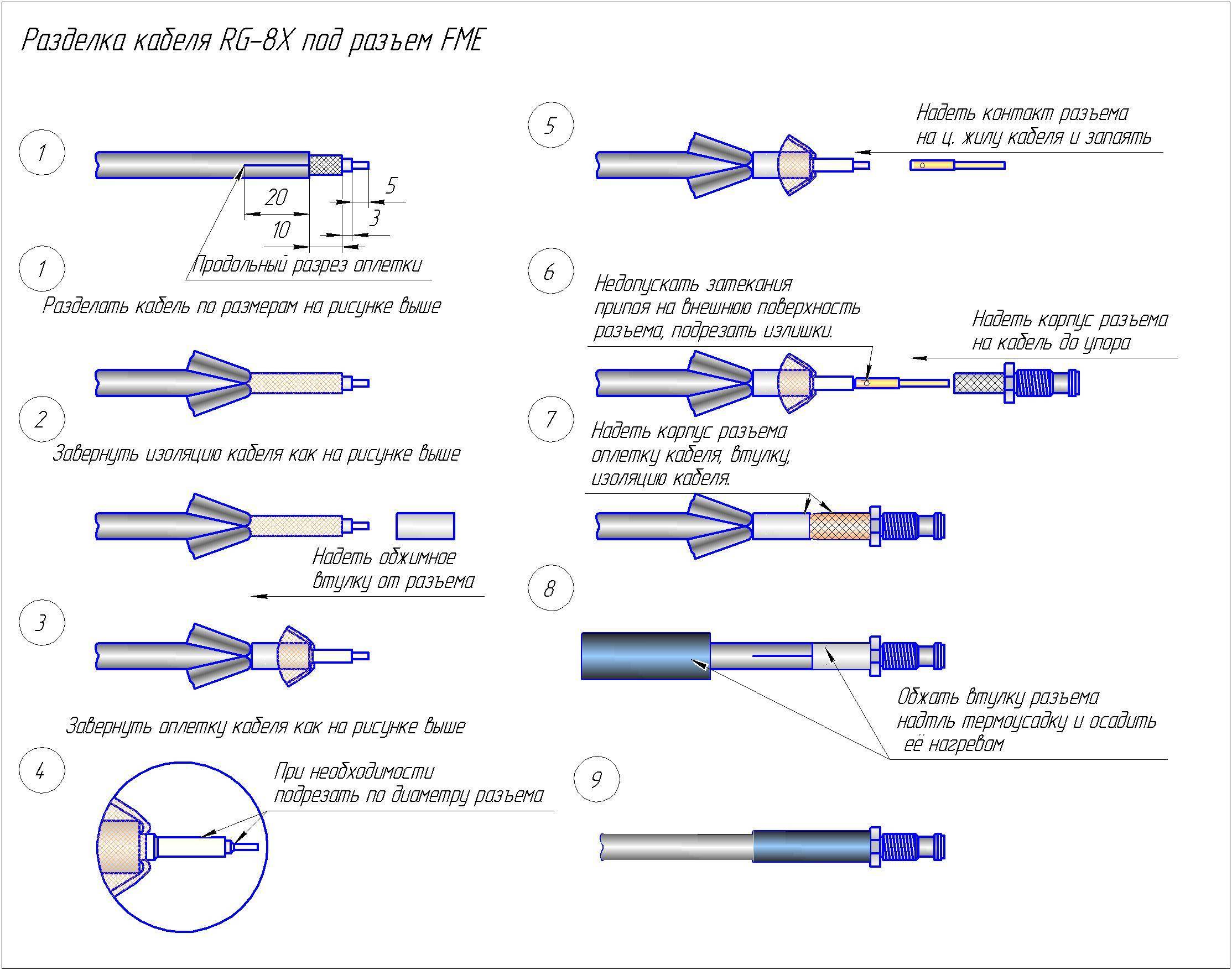

При подсоединении F-штекера, который обычно сегодня применяется, сначала с конца кабеля снимают 10 мм наружной оболочки. Потом заворачивают экранирующий слой проводника, удаляют 7 мм внутренней изоляции, наворачивают штекер, укорачивают центральную жилу, привинчивают переходник.
Наращивание телевизионного кабеля пайкой
Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.
Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.
Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.
Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.
Отворачивается внешняя оболочка и экраны соединяемых кабелей.
Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.
Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.
После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.
Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.
Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.
На прежнее место кабеля возвращается алюминиевый экран
Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти
Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.
Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.
Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

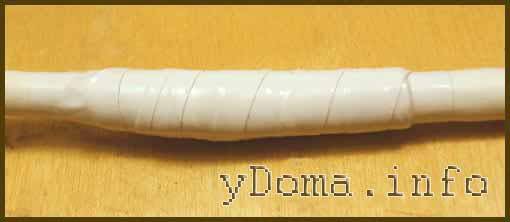

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.
В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.
Коаксиальный кабель. Видеокабель HELUKABEL
Назначение и структура коаксиального кабеля
Не так давно коаксиальный кабель был самым распространенным типом кабеля. Это объяснялось двумя причинами.
- Во-первых, он был относительно недорогим, легким, гибким и удобным в применении.
- Во-вторых, широкая популярность коаксиального кабеля привела к тому, что он стал безопасным и простым в установке.
Самый простой коаксиальный кабель состоит из медной жилы (core), изоляции, ее окружающей, экрана в виде металлической оплетки и внешней оболочки. Если кабель , кроме металлической оплетки, имеет и слой фольги, он называется кабелем с двойной экранизацией. При наличии сильных помех можно воспользоваться кабелем с учетверенной экранизацией. Он состоит из двойного слоя фольги и двойного слоем металлической оплетки.
Некоторые типы коаксиальных кабелей покрывает металлическая сетка — экран (shield). Он защишает передаваемые по кабелю данные, поглощая внешние электромагнитные сигналы, называемые помехами или шумом. Таким образом, экран не позволяет помехам исказить данные.
Электрические сигналы, кодирующие данные, передаются по жиле. Жила — это один провод (сплошная) или пучок проводов. Сплошная жила изготавливается, как правило, из меди. Жила окружена изоляционным слоем, который отделяет ее от металлической оплетки. Оплетка играет роль заземления и защищает жилу от электрических шумов (noise) и перекрестных помех (crosstalk). Перекрестные помехи — это электрические наводки, вызванные сигналами в соседних проводах. Проводящая жила и металлическая оплетка не должны соприкасаться, иначе произойдет короткое замыкание, помехи проникнут в жилу, и данные разрушатся. Снаружи кабель покрыт непроводящим слоем — из резины, тефлона или пластика.
Кабель к оаксиальный более помехоустойчив, затухание сигнала в нем меньше чем в витой паре. Затухание (attenuation) — это уменьшение величины сигнала при его перемещении по кабелю. Затухание сигнала приводит к ухудшению его качества Как уже говорилось, плетеная защитная оболочка поглощает внешние электромагнитные сигналы, не позволяя им влиять на передаваемые по жиле данные, поэтому коаксиальный кабель можно использовать при передаче на большие расстояния и в тех случаях, когда высокоскоростная передача данных осуществляется на несложном оборудовании.
Последовательность действий
Стоит отметить, что многие популярные модемы помимо встроенной антенны имеют разъем для подключения внешней, пример – модем Huawei E1550. Подобное решение призвано упростить процесс модернизации устройства, но только в случае наличия переходника. Если же использовать штатный разъем невозможно, нужно попросту припаять к модему внешнюю антенну. Процедуру можно разбить на три шага, включающие пайку.
Шаг первый: отключение встроенной антенны
Отключить внутреннюю антенну просто, достаточно перерезать идущие к ней токопроводящие дорожки, оставив контактную площадку. Это можно сделать с помощью дрели с фрезой в качестве насадки. В крайнем случае, можно воспользоваться треугольным надфилем.
В результате работы тестер должен показать отсутствие контакта антенны с токоподводящей дорожкой
Отключая антенну, не стоит забывать о том, что плата многослойная, важно не переусердствовать
Шаг второй: изготовление переходника
Для подключения внешней антенны понадобится кусок коаксиального кабеля длиной 10-15 см, слишком длинный брать не стоит, он может стать причиной помех. От «тюльпана» используется только пластиковый колпачок, его необходимо аккуратно снять, внутренности можно выбросить или использовать для другой самоделки.
Кабель подготавливают, зачищают, снимают изоляцию на несколько миллиметров. Далее следует припаять его к контактам F-разъема: жила к центральному контакту, оплетка к корпусу. На кабель надевается колпачок, он легко навинчивается на резьбу разъема. Переходник готов.
Шаг третий: сборка
Прежде чем припаивать кабель к плате стоит придумать, как его вывести наружу. Простое и логичное решение – просверлить отверстие в пластике корпуса модема.
Кабель продевается в полученное отверстие – приходит время пайки
Это наиболее ответственный момент, важно не перегреть плату, в противном случае легко получить совершенно неработоспособное устройство. Работать паяльником нужно аккуратно и точно. Перед тем как припаять кабель, площадку, на которой он будет установлен, надо залудить
Перед тем как припаять кабель, площадку, на которой он будет установлен, надо залудить.
Центральную жилу кабеля надо припаять к контактной площадке, которая образовалась в результате отключения внутренней антенны. Оплетка соединяется с «землей». Теперь остается только собрать модем и подключить к разъему внешнюю антенну.
Подключение антенны к телевизору

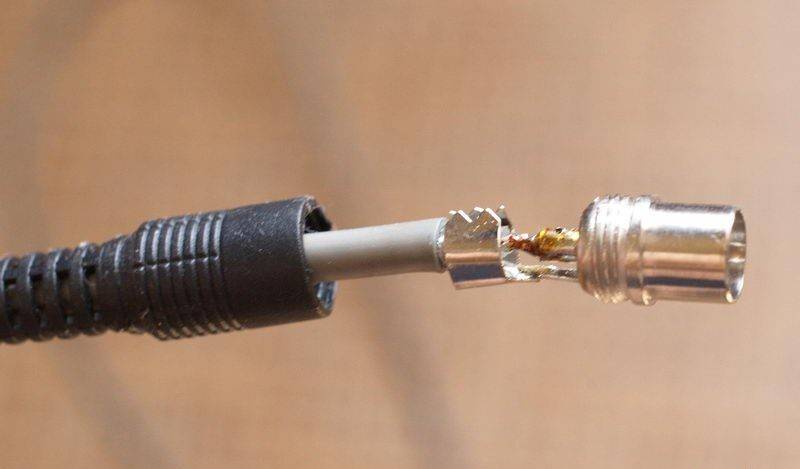

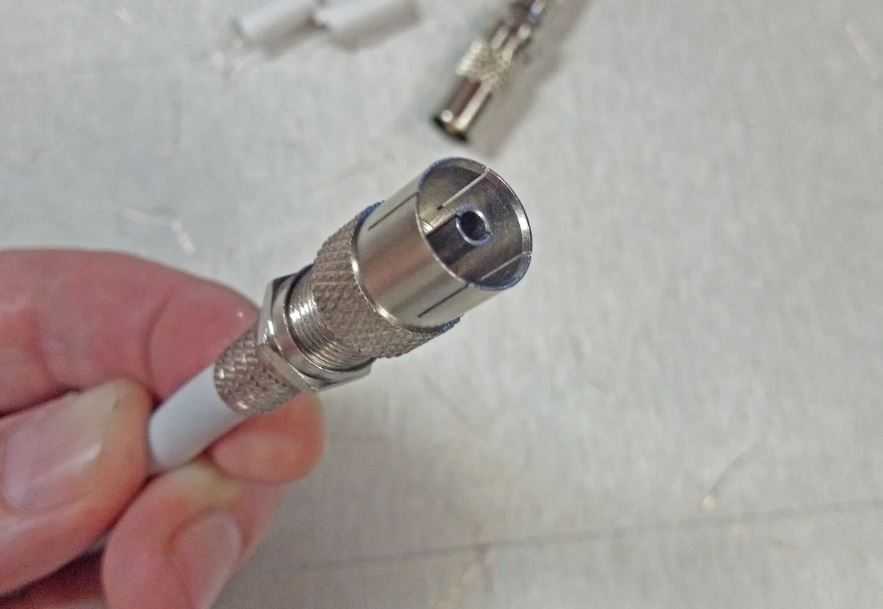

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .
С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.
Ржавые контакты соединения кабелей
К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.
Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.
Подключение через ресивер
ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.
Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:
- Аналоговые сигналы. Выводятся из ресивера для телевизора посредством разъемов SCART или RCA.
- Цифровые сигналы для вывода через HDMI-интерфейс.
Сигналы от ресивера на телевизор поступают по ТВ-кабелю.
Разновидности разъемов для подключения по телевизионному кабелю к телевизору:
HDMI. Метод вывода сигнала через HDMI-интерфейс является наиболее удобным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность наслаждаться самыми качественными разрешениями видео и многоканальной передачей звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с него телевизионные каналы.
Y Pb Pr – соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высококачественный способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.
SCART – многополосной штекер, созданный для передачи аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне. Стандарт SCART упрощает соединение технических устройств, потому что присутствует на большинстве телевизоров.
RCA – композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA-разъемы различаются по цвету. Обмотка на штекере и опоясывающая разъем вставка на устройстве должны совпадать цветами.
RF-штекер, или коаксиальный радиочастотный разъём. Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.
Чтобы успешно подключить спутниковое ТВ, достаточно иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.
Несмотря на существование огромного количества альтернатив, спутниковое телевизионное вещание продолжает пользоваться спросом. В этой статье мы собираемся подробно рассказать, как подключить спутниковую тарелку к телевизору.
Подключение спутникового ТВ не сопряжено со значительными хлопотами или серьезными денежными тратами. Пользователю открывается широкий ассортимент бесплатных каналов, не требующих внесения абонентской платы, а также возможность приобрести платную подписку.
Подобрать спутниковый телеканал по своему вкусу может любой человек. Видео и аудиосигналы со спутника, как правило, отличаются высоким качеством.
Выбор кабеля
Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?
Начните с типа сердечника.
Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:
- Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
- С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.
При выборе кабеля важно учесть:
- Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
- Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
- Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
- Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
- Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.
Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:
- RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
- РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
- RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
- SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.
Как удлинить телевизионный кабель
Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.
Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи. Еще один способ удлинения кабеля нам прислал наш пользователь Рамил с Украины. Он подсказал как можно соединить, тем самым и удлинить при необходимости телевизионный кабель. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров.
Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.
Какие-либо комментарии оставлять излишне, так как фото графии подписаны с исчерпывающими комментариями, а понимающий радиолюбитель поймет, что это соединение действительно не повлияет на качество сигнала, если его сделать аккуратно. Единственное замечание, так это то, что надо уметь паять и работать руками. Что на счет рук, это мы вам не поможем, а вот по поводу того как научиться паять, можно посмотреть статью «Как паять паяльником».
Настройка блока цифро-аналогового преобразователя (базовый вариант с двойной антенной)
Эта страница была заархивирована и больше не поддерживается FCC.
В этом руководстве описывается установка блока цифро-аналогового преобразователя, если ваш телевизор имеет разъемы с двумя выводами для подключения антенны вместо вилки или порта коаксиального разъема.
Расходные материалы: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (внутреннюю или наружную), двойной провод, который в настоящее время соединяет вашу антенну с телевизором, и два адаптера или «согласующих трансформатора», как показано ниже.
Шаг Отвинтите существующий двухжильный антенный провод от двухвыводного разъема «Вход антенны» вашего телевизора. | |
Шаг Подсоедините существующий двухпроводной антенный провод к двухвыводным клеммам на двухпроводном адаптере (как показано на рисунке ниже). Затем подключите коаксиальный разъем адаптера к порту «Вход антенны (РЧ)» на блоке преобразователя. | |
Шаг Используя коаксиальный кабель, подключите один конец к порту Out To TV (RF) на блоке преобразователя. Подключите другой конец к коаксиальному порту коаксиального адаптера. Затем подключите двойной вывод коаксиального адаптера к разъему «Antenna In» вашего телевизора. | |
Шаг Подключите шнуры питания преобразователя и телевизора к электрической розетке и включите телевизор и преобразователь. Используя инструкции, прилагаемые к преобразователю, настройте телевизор на канал 3 или 4. С помощью пульта дистанционного управления, который входит в комплект преобразователя, следуйте инструкциям на экране для поиска доступных каналов DTV и начните пользоваться преимуществами. цифрового телевидения! |
- Если ваш Converter Box включает функцию «аналогового транзита», эта настройка также позволит вам принимать любые станции, которые все еще вещают в аналоговом режиме в вашем регионе. Следуйте инструкциям, прилагаемым к конвертеру, по настройке аналоговых каналов.
- Для получения инструкций о том, как подключить блок преобразователя, если он не включает функцию сквозного аналогового преобразования, или для получения инструкций по подключению блока преобразователя к другим компонентам, таким как видеомагнитофон, перейдите на сайт www.fcc.gov/digital-television или свяжитесь с нами. FCC, позвонив по телефону 1-888-CALL-FCC (1-888-225-5322) для голосовой связи или 1-888-TELL-FCC (1-888-835-5322) для телетайпа.
Способы соединения телевизионного кабеля
Сортировка способов выполнена по качеству исполнения. Первые пункты наиболее качественные и нивелируют возможные потери телесигнала.
- Специальный телевизионный удлинитель. Это обычный коаксиальный кабель длиной в несколько метров. На одном конце смонтировано гнездо для вставки штекера от имеющегося телекабеля. Второй конец содержит штекер, чтобы сделать подключение к антенному входу на телевизоре. Если необходимо нарастить кабель на небольшое расстояние, то такой удлинитель является самым разумным вариантом. Цена удлинителя зависит от степени защиты, качества исполнения. Можно приобрести как 5 м всего за 300 рублей, так и взять 1,5 м за 400-500 р. Подобный удлинитель легко изготавливается своими руками. Покупается кабель необходимой длины, F-гнездо и F-штекер. Разделывается конструкция и делается монтаж.

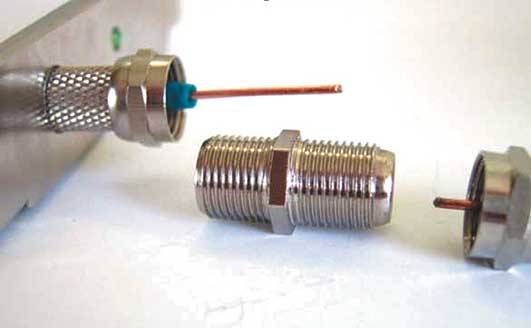

- Переходник (прямой коаксиальный переход с F-гнезда на F-гнездо). По-простому называется «бочка» или «бочонок». По умолчанию вместе с соединителем ничего не продается. Поэтому дополнительно требуется приобрести два F-разъема, каждый из которых надевается на конец антенного провода.
- Пайка. Сердечная жила и экранирующий слой кабеля спаиваются между собой. Для работы потребуется только паяльник и канифоль с припоем. Соединение получается довольно качественным даже без переходника. Способ может применяться, если в арсенале нет разъемов и «бочонка».
- Скрутка. Желательно не применять вообще. Но можно скрутить кабель до момента, пока не на руках не появятся составляющие для создания полноценного соединения. Скручивание на выходе дает наибольшие потери уровня сигнала.
Подключение кабеля к сепаратору блока питания
Если телеканалы настраиваются через активную антенну с усилителем и встроенный тюнер телевизора, то требуется дополнительное питание. Усилитель может работать только с внешним источником питания. Им может выступать DVB-T2 приставка или отдельный блок питания. Последний содержит на конце своего комплектного провода коробочку (сепаратор), на которой есть штекер. Он и будет подключаться к телевизионной технике.
Внутри есть крепление для кабеля. Внешне это два обычных болтовых зажима.
- Зачистите провод от оболочки на 15 мм.
- Избавьтесь от фольги.
- Удалите внутренний диэлектрический слой на 5 мм.
- Оплетку на это же расстояние загните назад к оболочке провода. При желании можете сделать обрезку.
- Открутите болты в зажимах до тех пор, пока не будет достаточно места, чтобы легко просунуть кабель.
- Контакт платы сепаратора с жилой происходит непосредственно через зажим. То есть сердечник необходимо вставить в центральное крепление и плотно закрутить болт.
- Соединение сепаратора с оплеткой обеспечивается через залуженный участок на плате. Поэтому необходимо добиться контакта экрана с залуженным участком на поверхности платы.
- Прижмите оплетку металлической планкой, закрутив два болта.
