Ошибка №1 – Измерение тока в розетке
Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.
Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.
Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!
Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.
Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.
Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.
Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее
А это последствия внутри самого мультиметра.
Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (
.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).
Как можно использовать мультиметр
С помощью мультитестера можно измерить батарейку
Мультиметр – это профессиональный инструмент, использующийся для измерения характеристик электронных компонентов, проверки напряжения и силы тока, поиска короткого замыкания. Они используются в промышленности, электротехнике, при проведении ремонтных работ. В настоящее время преимущественно используются цифровые мультитестеры, с них мы и начнем.
С помощью мультитестера можно измерить батарейку или аккумулятор от телефона, определить полярность светодиода, измерить ток и напряжение в розетке. Мультиметр имеет несколько режимов работы, которые включаются для проверки того или иного параметра.
Управление мультиметром
Наиболее распространенный вариант интерфейса устройства можно рассмотреть на примере модели dt 830. Он представляет собой прямоугольный корпус с дисплеем и ручкой, переключающей режимы. В комплекте также идут два щупа – красного и черного цвета, при помощи которых и производится измерение. Они подсоединяются к нужному компоненту. На экране высвечивается измеренная величина.
Положения переключателя разделены на блоки. К ним относятся:
- выключатель прибора On/Off;
- вольтметр для измерения постоянного напряжения DCV (измеряется от 200 милливольт до 1000 В);
- вольтметр для измерения переменного напряжения ACV (от 100 до 750 В);
- амперметр DCA (диапазоны – от 0 до 200 мкА, 2000 мкА, от 0 до 20 мА, 200 мА;
- участок амперметра для измерения больших постоянных токов 10 А;
- измерение транзисторов hFe (для подключения транзисторов есть специальные разъемы с буквами Е – эмиттер, В – база, С – коллектор);
- блок проверки диодов;
- проверка сопротивления Ом (от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм).
В более поздних моделях есть возможность определения температуры и звуковая прозвонка цепи.
Питание
Питание осуществляется от батарейки. По разъему для включения можно судить о качестве сборки. В надежном и качественном устройстве подключение батарейки происходит через разъемы для кроны. Дешевые мультиметры оснащаются обычными пружинами.
Для подключения щупов есть несколько разъемов. Выбор нужного зависит от проверяемой величины. Если подключить провода неправильно, тестер может перегореть. Черный щуп устанавливается в разъем COM (общий), красный – в другой нужный выход. При необходимости щупы можно заменить на более качественные.
Мультиметры классифицируются по точности измерений. Самыми простыми являются устройства с разрядностью 2,5 – они дают точность в 10%. В настоящее время самыми используемыми считаются мутильтестеры с точностью измерения 1%.
Купить мультиметр
В любом магазине с электрикой можно без труда найти с десяток разных моделей тестеров. Приведем несколько ссылок на неплохие модели разных ценовых диапазонов на всем известном сайте.
Как пользоваться цешкой
Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.
Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.
Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.
Инструкция по применению для новичков выглядит следующим образом:
Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.
К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.
К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).
Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)
В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).
Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.
В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.
Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.
В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.
Пошаговая инструкция
После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.
Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».
Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.
После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.
В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.
Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.
Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.
Резюмируя

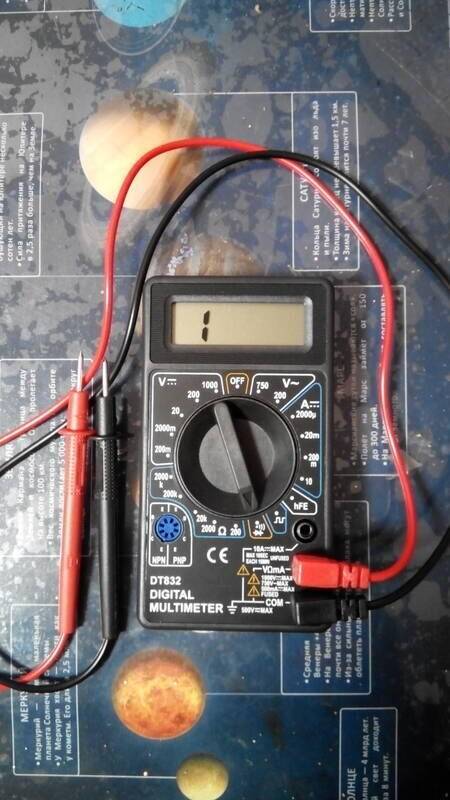

Цифровой мультиметр DT-832 хороший и недорогой помощник любому человеку, занимающемуся электроникой, от мастера до любителя. Точность его показаний вполне достаточна для анализа любых схем и работоспособности элементов. Особым преимуществом аналогичных аппаратов можно назвать удобство чтения показаний, определение полярности, тестирование транзисторов, диодов и линий на целостность. Звуковой сигнал в последних двух случаях — приятный бонус. Кроме того, инструкция и подробные действия по управлению настоящим прибором, отраженные в руководстве, понятны даже абсолютному профану.
Замер сопротивления
Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.
В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

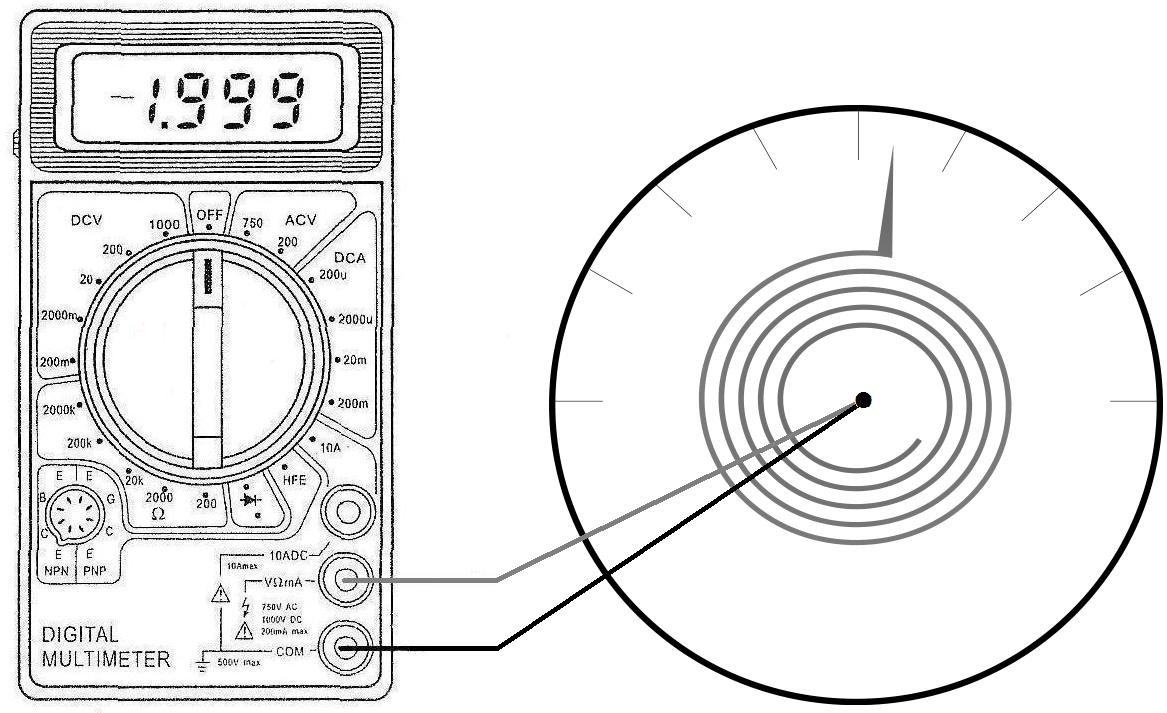

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:
- К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
- Подсоединяются к концам катушки щупы.
- Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
- Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
- И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.
Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.
Измерительные работы
Как измерить ток мультиметром
Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.
Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.
Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.
При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.
Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра. Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний
Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы
Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.
При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.
- Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
- Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.
Как пользоваться мультиметром dt 181
В комплект входит сам мультиметр(батарея уже вставлена), 2 щупа, инструкция и упаковка. Хранить и переносить можно в ней, все удобно размещено.
Задняя крышка крепится на 2 зацепа вверху и 2 винта внизу. Питается от 12-вольтовой батареи. Срок жизни батареи при умеренном периодическом использовании, примерно 1.5 года.Меняйте батарею аккуратно. Контакты держатели батареи установлены в пазах, но держатся только на припое — красные стрелки.
Первый минус. Крепление явно неудачное, трескается пайка, уже перепаивал дважды.
Здесь все просто. Измерение постоянного вольтажа — справа вверху — белая зона.Далее, против часовой, Сопротивление — справа внизу — зеленая зона;дальше, — прозвонка;дальше — измерение силы тока;дальше — измерение коэфф. передачи транзисторов;потом — измерение вольтажа переменного тока.
Далее — OFF — не забывайте выключать сразу после использования, батарей сядет за несколько суток.Точность достаточная, удалось обнаружить только одно существенное отклонение. Плохо изменяет низкоомные сопротивления.
Выяснить, что сопротивление, например, 5-10-20 Ом можно лишь по расчетам силы тока и напряжения. Начиная, где-то, с 0.1-0.2 кОм измерения можно считать достаточно точными.Второй минус. Штатные щупы оставляют желать лучшего.
Через полгода вышел провод из первого щупа, еще через пару месяцев — из контакта второго, с учетом того, что обращался я с ними аккуратно. Купил первые попавшиеся, работают второй год.
Выводы, простой, удобный, дешевый, очень легкий, прост в использованиитак что, если нет другого, самый удобный для дома или для перевозки с собой.
Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.
Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.
С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.
Знакомство с устройством
Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

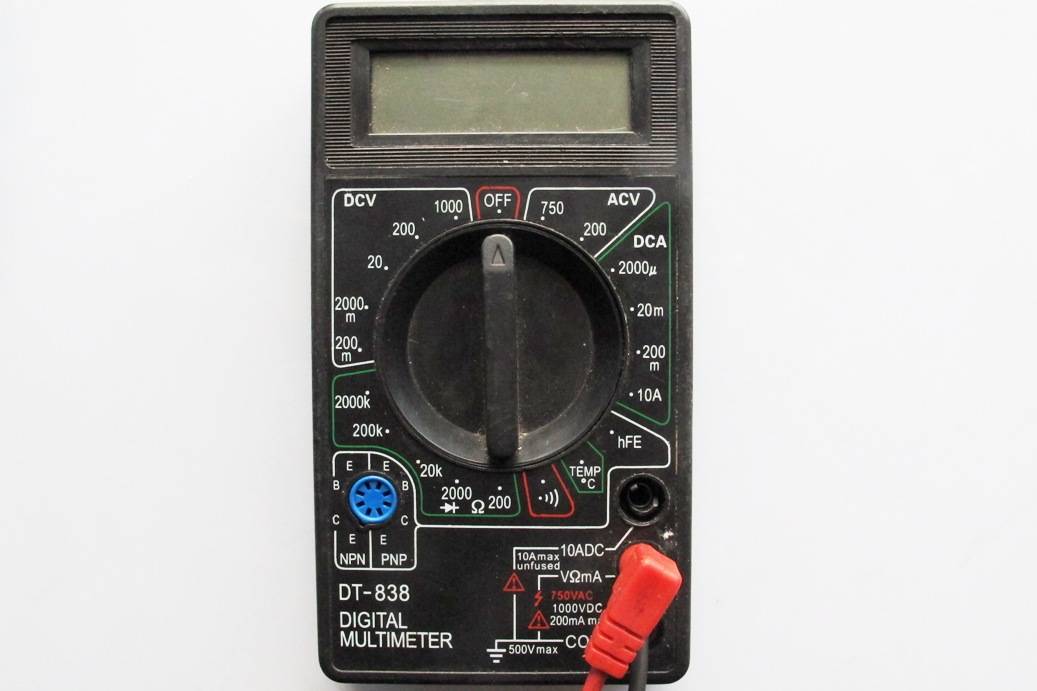

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:
- OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
- ACV. Такое обозначение указывает на переменное напряжение;
- Значок Ω означает тут сопротивление;
- DCA является постоянным током;
- Завершает все DCV или постоянное напряжение;
- 3 разъема с соответствующими указателями;
- Непосредственно сам циферблат или электронное табло.
Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.
Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.
Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.
Аналоговые МТМ
Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.
Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.
Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.
К таковым я бы отнес следующие модели:
- DT830;
- DT832;
- DT838;
- Ресанта DT 181;
- Ресанта DT 182;
- ДТ9205а;
- Ермак;
- Mastech и пр.
Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.
Измерение различных величин
Порядок использования
Правила по работе с цифровым мультиметром
Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.
Как правильно использовать мультиметр инструкция для чайников видео
Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

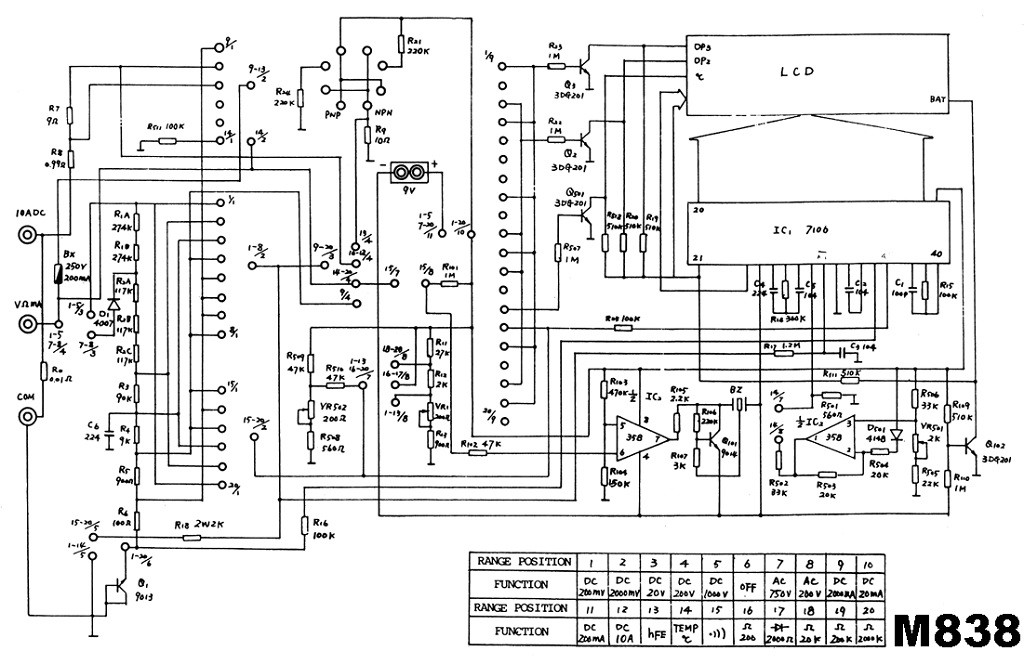

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока
Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего
Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.
Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.
Видео обзор мультиметра DT-830D. Инструкция по применению для чайников
Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».
Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.
Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.
Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.
Выбор мультиметра. Советы начинающим видео
Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.
