Как правильно подключить УЗО без заземления — схема и ее плюсы и минусы

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство

Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:

Наша работа

Как опытные электрики с приличным стажем работы с бытовыми и промышленными энергосетями советуем обращаться исключительно к профессионалам – только образованные и квалифицированные специалисты способны найти проблему и надёжно ее устранить в любых условиях.

Так, мы работаем по территории Минска и всей Минской области, ездим на своём транспорте и имеем весь инструмент и оснастку для успешной работы с любыми энергопотребителями.

Звоните, наши цены понравятся каждому!

Для визуального понимания, посмотрите видео “УЗО (устройство защитного отключения) без заземления по ПУЭ. Можно или нельзя!? “

Понравился материал? поделись им.

Нужно ли заземление для УЗО

Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.

Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования.

Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует

На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки

В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.

Способ 1

Смонтировать без заземления УЗО можно, применяя устройства через одно. Подходит метод только для сравнительно маленьких помещений, но он является наиболее экономичным. Отличается одним недостатком, который нельзя забывать: если имеющийся УЗО все же сработает, все питание будет отключено, и весь дом (квартира) окажется без света.

Ситуация не изменится до тех пор, пока не будет найдена проблемная точка. Потребитель с повреждением и утечкой тока следует отключить, после чего замкнутая в обход линия питания сможет заработать.

Для обнаружения повреждения порой приходится обследовать все линии, на что тратится время и силы.

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Как подключить бойлер к электричеству без заземления: возможные ошибки


От автора: приветствуем вас, дорогие друзья! Если вы когда-либо сталкивались с вопросом покупки бойлера, то наверняка в первую очередь задумывались о том, какой мощности выбрать прибор. Второй критерий выбора — это объем бойлера. Верно? О том, как подключить бойлер к электричеству без заземления, домашние мастера задумываются уже тогда, когда нагреватель для воды доставлен по адресу. Дожидаться приезда мастеров нет никакого желания, ведь очень хочется как можно скорее подсоединить бойлер и убедиться в его исправности.

Зачастую домовладельцы решают провести монтаж бойлер с помощью видео-инструкций не потому, что у них нет времени, а по причине экономии средств. Предположим, что у вас уже есть опыт проведения сантехнических работ, либо некие познания в электрике. Вам наверняка захочется подключить бойлер самостоятельно, заслужив дополнительное уважение своих домашних.

В этом материале подробно рассмотрим алгоритм монтажа нагревателя для воды с учетом необходимости дополнительного заземления и без него.

Основные способы подключения

Заказывая бойлер для домашнего или коммерческого использования, важно понимать, что, в зависимости от конструктивных особенностей этого изделия, существует два метода подключения его к электросети

Выбранный вами бойлер может быть укомплектован привычной евро-вилкой, тогда, чтобы правильно его подключить, вам придется установить в непосредственной близости от водонагревателя розетку соответствующего типа

Обратите внимание, что такую розетку нужно оснастить своим собственным автоматом на 16 ампер

Возможен и другой вариант: у купленного вами бойлера отсутствуют и вилка, и шнур. В таком случае его придется напрямую подключать к электрощитку посредством автомата. Выключить бак при таком подключении вы сможете, только используя автоматическое реле. Рекомендуется установить выключатель поближе к баку, позаботившись о влагозащитном корпусе для него. Это позволит вам оперативно обесточить бойлер в случае возникновения любой непредвиденной ситуации.

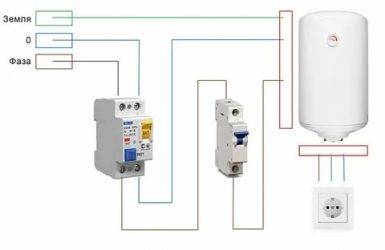

Процесс подключения

Прежде чем преступить непосредственно к процессу монтажа, позаботьтесь обо всех нюансах предстоящего процесса. Учитывая, что вам придется иметь дело одновременно и с водой, и с электричеством, нужно помнить о соблюдении техники безопасности.

Рекомендуем заранее приобрести следующие материалы:

  • трехжильный провод;
  • розетку;
  • хомутики для крепления кабеля к стене;
  • изоленту;
  • двойной автомат;
  • вилку (понадобится, если бойлер укомплектован исключительно клеммами и не имеет сетевого шнура).

Приведенный выше список требует разъяснений.

Стоит заметить, что бойлеры зачастую продаются в заводской комплектации, но без расходных материалов, которые нужны для качественного и безопасного монтажа.

Провод должен быть трехжильным, изолированным, медным. Одна из жил как раз и нужна для заземления. Если говорить о его параметрах более конкретно, то эту информацию вы найдете в инструкции к прибору. Так, сечение провода непосредственно зависит от мощности бойлера, обычно этот показатель не меньше 1,5 мм² (для баков мощностью до 1,5 кВт).

Отметим, что для подключения бойлера идеально подходят трехжильные кабели ВВГ или NYM. Их характеристики должны соответствовать мощности бойлера.

Совет: Если вы не хотите тратить время на расчет параметров сечения, можно исходить из простого правила: для нагревательного прибора мощностью до 4 кВт вполне достаточно диаметра провода от 1,7 до 2 мм.

Важно отнестись с большой ответственностью к подбору розетки и вилки (если этого требует базовая комплектация). Эти составляющие подбирают из соображений максимальной безопасности, придерживаясь следующих параметров:

для бойлеров мощностью до 1,5 кВт — 10-амперные;

для бойлеров мощностью до 4 кВт — 16-амперные

Обратите внимание на маркировку — вам нужна степень защиты ip44.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда

Поэтому важно своевременно позаботиться о безопасности

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Зачем нужен

Монтаж таких устройств необходим по нескольким причинам. Главным образом, он был разработан для защиты. Отчего? Во-первых, УЗО защищает людей от поражения их током, особенно в тех случаях, когда в электроустановке существуют неисправности. Во-вторых, устройство срабатывает и отключает ток по причине случайного или ошибочного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-третьих, предотвращается воспламенение электропроводки в случае замыкания. Как видно из перечисленного, этот автомат на самом деле выполняет важнейшую функцию.

УЗО

Сегодня можно встретить дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество заключается в том, что в щитке они занимают меньше места. Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из причин заключается в более эстетичном виде. Но существует куда более весомая причина. Дело в том, что УЗО способен снижать коэффициент полезного действия работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется изучать сложные, запутанные схемы. Итак, теперь пришло время рассмотреть варианты подключения.

Как подключить УЗО без заземления?

УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому

И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором

Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно

Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.

Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.

Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.

Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.

Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.

Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.

Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.

Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

  1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
  2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
  3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
  4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
  5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Выбираем устройство – какое подходит частному пользователю

Ставить УЗО в двухпроводной сети нужно. Оно не будет бесполезным, и свою защитную роль сыграет, спасая в критической ситуации здоровье, а может и жизнь человека. Его установка увеличивает электробезопасность, даже с учетом недостатков двухпроводки. Имея защитное оборудование, пользоваться бытовыми приборами будет гораздо спокойнее. Выбираем устройство, учитывая технические характеристики:

  • прибор нужен двухполюсный на 220 В, ток от 16 до 100 А;
  • отключающий ток – 6–100 мА;
  • надежность (обозначается после «Inc» или в прямоугольнике на приборе) – 3–15 кА;
  • коммутационная характеристика (обозначается «Im») – 10 номинальных нагрузок и более, но не меньше 500 А.

Рассмотрим более детально критерии выбора устройства защиты. Сначала определяем цель установки: будем защищать отдельные  участки  – наивысший номинальный ток 16 А. Если планируем защиту всей проводки, минимальное значение – 32 А. Для правильного выбора номинала учитываем нагрузку на отдельный электроприбор или всех вместе (если будет защищена вся сеть), и выбираем модель с наиболее подходящим током.

Выбирая параметры дифференциального тока УЗО, учитываем конкретную ситуацию. Устройство на 6–100 мА способно защитить людей от травмирования током, но утечка, превышающая 30 мА, ощущается болезненно. Поэтому для защиты ванной и детской выбираем 10 мА, для светильников, розеток – 30 мА. Учитываем естесственную утечку каждого прибора, указанную в техпаспорте. Отдельная или общая естесственная утечка не должна превышать больше, чем на  треть, номинальный показатель защитного автомата.

Если говорить о типах устройств, то АС используем для защиты домашних электроприборов. Но если они потребляют  пульсирующий ток, такое изделие не обеспечит отключение. Отдельную защиту подобных устройств осуществляют аппараты с обозначением А.  Автоматы с индексом S отключают всю проводку через определенное время, защищают от пожара, их устанавливаем на вводе. Тип G служит для обслуживания отдельного электроприбора с целью предотвращения пожара. Выдержка по времени меньше, чем у S. По конструкции для частного пользования выбираем электромеханические, а не электронные, как более надежные и дешевые, не требующие отдельного источника питания.

В домах со старой проводкой возможно постоянное ложное срабатывание защиты. Но существуют специальное защитное оборудование для розеток в виде вилки или переходника, розетки со встроенным реле. Их используем для защиты отдельных приборов, в самых опасных местах. Просто меняем розетку, и проблемы с постоянным срабатыванием исчезают, защита на хорошем уровне.

3 фактора, определяющие, работает изделие без заземления или нет

Правильный выбор схемы включения в сеть – это основной фактор, влияющий на работоспособность изделия. Оголённые концы провода в клеммах надёжно зафиксированы

Важно подключать провода в предназначенные для них разъёмы, обозначенные литерами на корпусе устройства. Важно учитывать следующие факторы:

  1. Понимание принципа работы. Это нужно для выбора схемы включения в энергосеть.
  2. Выбор устройства по его техническим характеристикам, в соответствии с параметрами энергосети.
  3. Включение устройства в двухпроводную сеть без заземления, требует обязательной установки автоматических выключателей.

Работы по установке изделия проводятся при обесточенной сети, после подключения необходимо проверить, верна ли установка. Для этого в устройстве есть функции тестирования и индикации. Кнопка ТЕСТ поможет проверить правильность подключения устройства.

Коротко о понятиях электрозащиты дома

УЗО для дома

Сегодня принято разделять оборудование для защиты электрической сети дома от разных эксцессов на пункты:

  1. Распределительным щитком называется коробка, встраиваемая в стену или навешивая, где размещаются защитные устройства. Внутри стоят металлические кронштейны, куда по плану электрификации квартиры навешиваются, подобно конструктору, различные модули. Не путайте понятие с распределительной коробкой, представляющей ящик с резиновыми отрывными манжетами на торцах, куда заделываются колодки простых электрических соединений. Распределительный щиток нужен, чтобы схема установки УЗО оказалась предельно простой, понятной и удобной. Когда оборудование собрано вместе и подписано, хозяин радуется. Допустим, нужно отключить розетки в зале – нажатие пальца, и дело в шляпе.
  2. Перед рассмотрением УЗО обсудим автоматический выключатель. В простейшем случае это прибор с двумя выводами, куда цепляется фаза (коричневый или красный провод). При резком возрастании тока внутренние реле выключателя автоматически разрывают цепь. В зависимости от типа прибора время совершения операции разнится. Нет простого правила – чем быстрее, тем лучше. Если нагрузка представляет асинхронный двигатель холодильника или кондиционера, пусковой ток может быть кратковременно большим, и ложное срабатывание не обрадует хозяев невозможностью запуска климатической системы либо морозилки. Помните, автоматический выключатель выбирается, исходя из типа нагрузки. Указанный прибор способен рвать цепь, если ток превышает указанный на корпусе. При коэффициенте перегрузки 1,15 это происходит обычно за час, при 1,45 – вдвое дольше. Подобное не позволяет проводке перегреться и стать причиной пожара либо потерять изоляцию в результате циклов повышения и понижения температуры.

  3. Автоматический выключатель защищает цепи от перегрева, аппаратуру от короткого замыкания, но не ведётся речи о безопасности. На сцену выходит УЗО. При возникновении малейшего тока утечки возникает разница токов, входящего и исходящего. Напомним один закон Кирхгофа. В последовательной цепи ток обнаруживает постоянную величину. У потребителя соединены друг за другом источник в виде трансформатора, бытовая техника и нулевой провод, заземлённый обычно в районе подстанции. Когда человек берётся рукой за токонесущую часть одной рукой, а вторую полощет под краном, возникает ток утечки через электролиты в теле: кровь, лимфа, различные органоиды. За счёт этого в последовательной цепи, описанной выше, в районе локализации аварии начинают теряться электроны, уходя в канализацию через руки пострадавшего. УЗО немедленно фиксирует явление и разрывает цепь. В описанном случае скорость срабатывания чрезвычайно важна. А характеризуется она минимальным током утечки срабатывания. Отметим подводный камень. При слишком чувствительных характеристиках возможны ложные срабатывания. Полезно на входе в квартиру поставить достойный фильтр напряжения, к примеру, фильтрующий высшие гармоники.

Итак, вывод: подключение УЗО без заземления возможно, но остаётся шанс, что корпус под напряжением провисит крайне долго, и за него возьмётся человек. Если сделано по правилам, немедленно после пробоя изоляции возникла бы дифференциация токов. Как следствие, неприятного шока люди избегнут. УЗО продолжит работать, но результат контакта электричества и человека зависит исключительно от физического состояния последнего. Допустим, пенсионер со слабым сердцем от подобной шоковой терапии может скончаться. Жизненный случай: накопительный водонагреватель с пробитой изоляцией ТЭНа. Если трубы пластиковые, а клапаны перекрыты, велики шансы включить человека в контур заземления, просто пустив воду из-под крана.

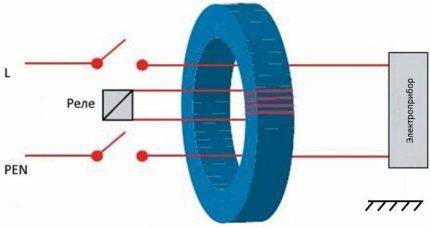

Суть УЗО без заземления

Схема с УЗО, характеризуемая отсутствием заземления, работает при возникновении тока утечки, который образуется при прикосновении к токоведущему корпусу или проводнику. Естественно, на момент касания эта деталь должна быть запитана (находиться под напряжением).

При касании ток по пути наименьшего возможного сопротивления начнёт течь по телу человека или животного в направлении к земле. Лавинообразно нарастая, в какой-то момент величина электрического тока достигнет определенного значения, на которое рассчитано срабатывание УЗО – и в результате этого цепь будет разомкнута, напряжение будет снято, живое существо окажется в безопасности.

Продолжительность пребывания организма под напряжением характеризуется типом и мощностью уставки, сроком срабатывания устройства и корректностью подключения. Если где-то вкралась ошибка, возможно получение электротравм – это обстоятельство и является существенным минусом схемы монтажа. По этой причине рекомендуется улучшать схему и применять только надёжные защитные устройства.
