Подключение
Для начала разберем устройство выключателя с подсветкой. Принцип работы основан на законах Ома. При параллельном подключении линий с разным сопротивлением, электрический ток течет по пути наименьшего сопротивления.
Вне зависимости от используемого индикатора (неоновая лампа или светодиод), схема подключения имеет высокое сопротивление. Его обеспечивает ограничительный резистор. Схема выключателя с подсветкой изображена на иллюстрации:
Когда контакты L и L1 замкнуты, блок подсветки шунтируется, и ток протекает через контакты выключателя. Основная лампа светится.
При размыкании выключателя, светильник служит обычным проводником. Через него протекает небольшой ток, достаточный для работы подсветки. Если используется лампа накаливания — спираль при таком мизерном токе не светится. А вот с экономками и LED светильниками возникает та самая проблема. Схема управления (так называемый драйвер) начинает стартовать при небольшом токе, который обеспечивает схема подключения подсветки.
Если паразитное свечение вас не беспокоит, вопрос: «как подключить выключатель с подсветкой» не актуален. Схема ничем не отличается от обычной. Разве что есть нюансы для режимов ночной подсветки или индикации работы. Что это значит? Индикатор может светить, когда основная лампа выключена (ночной режим), или напротив, сигнализировать о ее включении. Второй вариант пригодится, например, для освещения санузла или кладовой, чтобы не оставлять лампу включенной.
Схема подсветки выключателя на неоновой лампочке
Такая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.
При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).
Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую. На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.
Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.
Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.
Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии. Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров
Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.
Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.
Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу. Это все потому, что токи, которые протекают через детали схемы, не выше пары миллиампер. Поэтому, специальных требований к качеству имеющихся контактов не предъявляется. Если коробок, в который будет вмонтирована схема, выполнен из металла, нужно позаботиться об изоляции проводов.
Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.
Способы подключения к сети 220 В
Светодиодная подсветка
Как сделать блок питания из энергосберегающих ламп
Часто встречается подсветка из светодиода, который представляет собой полупроводниковый прибор излучающий свет при протекании через него электрического тока.
Цвет светоизлучающего диода зависит от материала, из которого он изготовлен и в некоторой степени от приложенного напряжения. Светодиоды представляют собой соединение двух полупроводников различных типов проводимости p и n. Называют это соединение – электронно-дырочный переход, именно на нем возникает излучение света при прохождении через него прямого тока.
Возникновение светового излучения объясняется рекомбинацией носителей зарядов в полупроводниках, на приведенном ниже рисунке изображена примерная картина происходящего в светодиоде.
Рекомбинация носителей зарядов и возникновение светового излучения
На рисунке кружком со знаком «–» обозначены отрицательные заряды, они находятся в зеленой области, так условно обозначена область n. Кружок со знаком «+» символизирует положительные носители тока, находятся они в коричневой зоне p, граница между этими областями и есть p-n переход.
Когда под действием электрического поля положительный заряд преодолевает p-n переход, то прямо на границе он соединяется с отрицательным. А так как при соединении происходит и возрастание энергии от столкновения этих зарядов, то часть энергии идет на нагревание материала, а часть излучается в виде светового кванта.
Конструктивно светодиод представляет собой металлическое, чаще всего медное основание, на котором закреплены два кристалла полупроводников разной проводимости, один из них является анодом, другой – катодом. К основанию приклеен алюминиевый рефлектор с закрепленной на нем линзой.
Как можно понять из рисунка ниже, немало в конструкции уделено внимания отводу тепла, это неслучайно, так как полупроводники хорошо работают в узком тепловом коридоре, выход за его границы нарушает работу прибора вплоть до выхода из строя.
Схема устройства светодиода
У полупроводников с ростом температуры, в отличие от металлов, сопротивление не увеличивается, а напротив, уменьшается. Это может вызвать неконтролируемое увеличение силы тока и соответственно нагрева, при достижении определенного порога происходит пробой.
Светодиоды очень чувствительны к превышению порогового напряжения, даже кратковременный импульс выводит его из строя. Поэтому токоограничивающие резисторы должны быть подобраны очень точно. Кроме того, светодиод рассчитан на прохождение тока только в прямом направлении, т.е. от анода к катоду, если прикладывается напряжение обратной полярности, то это также может вывести его из строя.
И все же, несмотря на эти ограничения, светодиоды широко применяются для подсветки в выключателях. Рассмотрим схемы включения и защиты светодиодов в выключателях.
Правила подключения
Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.
Установка одинарного выключателя
Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.
Для этого:
С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.
По окончании манипуляций на руках остается внутренность демонтированного выключателя
Ее выбрасывают или используют в качестве запасных деталей
По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.
Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:
- Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
- Вкрутить болты.
- Установить декоративную рамку.
- Вставить клавишу.
- Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

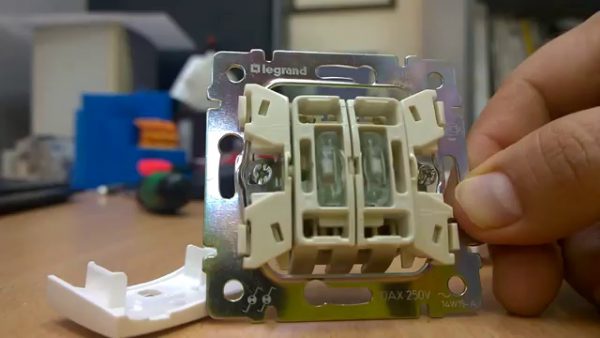

Монтаж и подключение выключателей с несколькими клавишами
Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.
Работа проводится так:
Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить
Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов
Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.
Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.
По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.
При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.
Подключение проходного выключателя с подсветкой
Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.
Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.
Правила подключения
Независимо от типа установка выключателя с подсветкой одинакова. Отличия лишь в паре оттенков.
Установка одинарного выключателя
Проще всего подключить один (единственный) выключатель с подсветкой. Прежде всего, отключите питание и снимите старый переключатель.
За это:
- Выньте ключ плоской отверткой.
- Аккуратно снимите обшивку.
- Открутите винты, которые соединяют устройство с розеткой. Вытащить это.
- Ослабьте крепления, отсоедините провода.
По окончании манипуляций внутренность разобранного выключателя остается на руках. Его выбрасывают или используют как запчасти.
Для установки нового выключателя света с индикатором/подсветкой повторите вышеописанные действия, только в обратном порядке:
- Вставьте «изнутри» в розетку, не забыв присоединить провода к контактам выключателя.
- Вверните болты.
- Установите декоративную рамку.
- Вставьте ключ.
- Включите питание, чтобы проверить правильность установки и подключения. Если работа произведена правильно, загорится диод в подсветке.
Монтаж и подключение выключателей с несколькими клавишами
Подключение двойного или тройного выключателя с подсветкой осуществляется примерно так же. Для установки конструкции с двумя ключами понадобится отвертка, бокорезы, насадки и индикатор для определения фазы.
Работа выполняется следующим образом:
Как и в предыдущем случае, сначала необходимо деактивировать квартиру/дом. Затем начинается разборка старого устройства.
Выньте ключи и открутите винты. В розетке будет три провода. Один — входящий ток, еще два — ток, идущий на осветительную арматуру.
Теперь с помощью индикаторной отвертки нужно найти фазный провод, пометить его или просто запомнить
Действовать нужно очень осторожно, так как этот этап требует наличия напряжения в сети.
Отключите питание в сети.
Снимите провода с изоляции.
Получить новое устройство. Имеет три группы контактов и пару проводов, идущих от подсветки.
Используйте измерительное устройство, чтобы определить положение «выключено»
Обычно провода, идущие от светодиода, имеют специальные контактные пластины под винты. Винт необходимо выкрутить, приложить к пластине и закрутить обратно. Повторите действие для других контактов.
Прикрепите фазный провод к пластине, расположенной отдельно от других, с помощью винта.
Подключите провод, идущий к люстре, в розетку и закрепите его.
Подсоедините последний провод под разъемом, на котором нет пластин.
Проверьте правильность подключения.
Вставьте внутреннюю часть переключателя в соединительную коробку.
Закрепите винты.
Переустановите ключи.
По завершении установки подключите блок питания и проверьте работу устройства.
Если необходимо управлять источником света из разных мест, следует установить ступенчатый/кулисный переключатель. Основное отличие от классических моделей – наличие подвижного контакта. Нажатие кнопки включения/выключения переводит его с одного контакта на другой, начиная работу с другой схемой.
Подключение проходного выключателя с подсветкой
Принципиальная схема проходного выключателя предельно проста. По обеим сторонам цепи установлены два отдельных блока.
Для этого к одному и к другому нужно добавить трехжильный кабель. При включении первого переключателя цепь замкнется и лампа загорится. При включении другой свет выключится.
Схема и принцип действия подсветки с использованием светодиода
Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.
Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

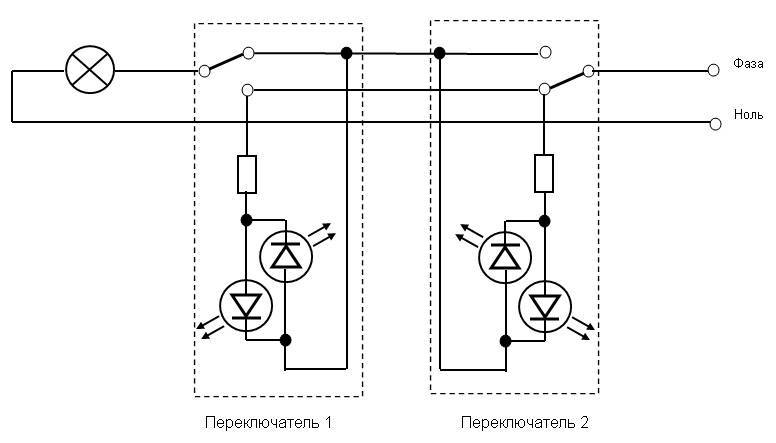

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.
Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.
Рекомендуем: Требования безопасности при измерении сопротивления изоляции
Как установить выключатель.
Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.
Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.
Как подключить выключатель с подсветкой?
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.
Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема
https://youtube.com/watch?v=oNtEj3GV77E
Как подключить выключатель с подсветкой?
Различия во внешнем виде обычного выключателя без подсветки и выключателя с подсветкой нет никакого, кроме окошка для подсветки. Подсветка работает только при отключенном освещении, и потребляет электроэнергии не много. Схема выключателя с подсветкой собирается на сопротивлении с неоновой лампой и резисторе со светодиодом.
При отключенном выключателе напряжение на индикацию поступает через нить накала лампы, которая имеет низкое сопротивление. Индикатор загорается, потому что к нему приложено почти 220 В. Если выключатель включить, контактами индикаторная лампа закорачивается, ток идет сразу на лампу накаливания, подсветка не горит.
Подключение выключателя с подсветкой
Может возникнуть вопрос. Почему горит подсветка, а лампа не горит? Ток через подсветку, будь то неоновая лампа или светодиод, ограничен большим сопротивлением, поэтому его недостаточно, чтобы зажечь лампу накаливания. Для лампы накаливания нужен большой ток.
Подключение подсветки на контакты выключателя
Схему подключения выключателя с подсветкой можно собрать на неоновой лампочке или светодиоде с резистором. Выключатели с подсветкой собранные на светодиоде не всегда могут хорошо работать с люминесцентными и светодиодными лампами, свечение индикатора может быть настолько мало, что его можно не заметить.
Это объясняется тем, что сопротивление источника питания энергосберегающих и светодиодных ламп больше чем нити ламп накаливания. Ток ограничен этим сопротивлением, и напряжения на индикаторе недостаточно для подсветки выключателя.
Схемы выключателей с подсветкой собранных на светодиодах
Ниже приводится не сложная схема выключателя с подсветкой, собранная на одном светодиоде и может быть легко повторена.

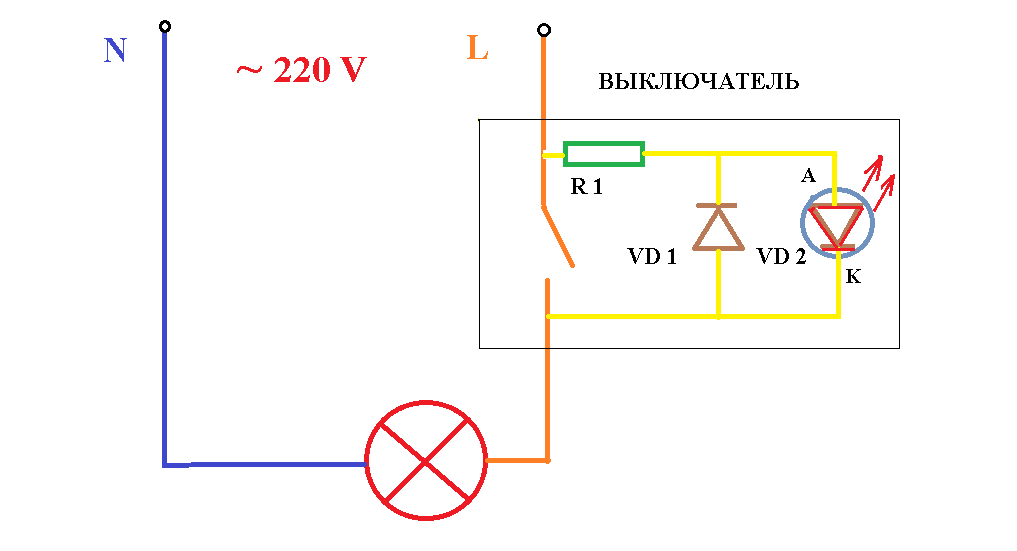

Первая схема подключения светодиодной подсветки к выключателю
Назначение диода VD1 по схеме — защита от пробоя светодиода обратным напряжением. Обратное напряжение светодиода 20 В, а обратное напряжение в сети для него равно значению отрицательной части синусоиды, которое значительно выше Uобр светодиода. Эта схема выключателя со светодиодной подсветкой потребляет электроэнергии до 1 кВт за месяц, что достаточно много.
Если хотите собирать эту или другую схему подсветки, соединения нужно делать скруткой и пропаивать. Оголенные провода, резисторы, нужно хорошо изолировать изолентой или термоусадочной трубкой. Еще одна схема подсветки на резисторе и конденсаторе.

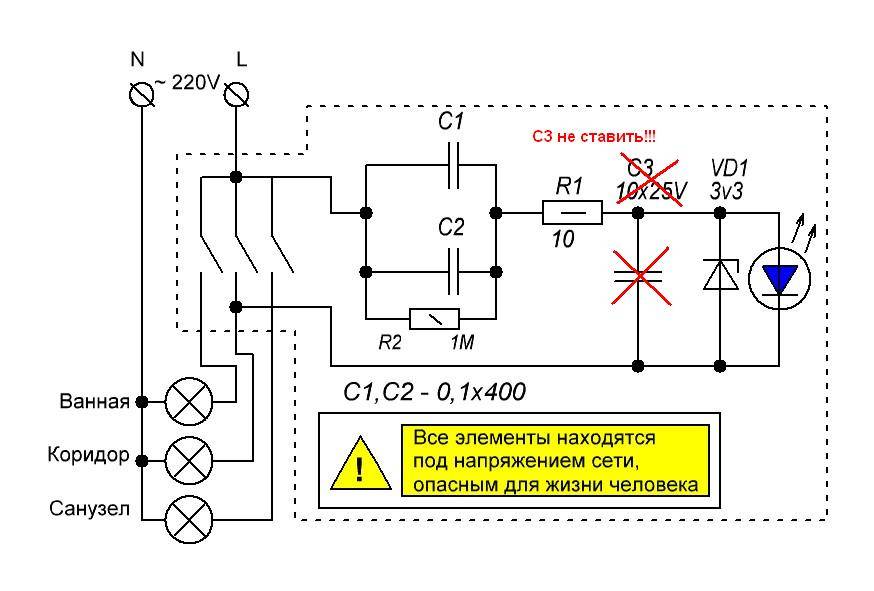

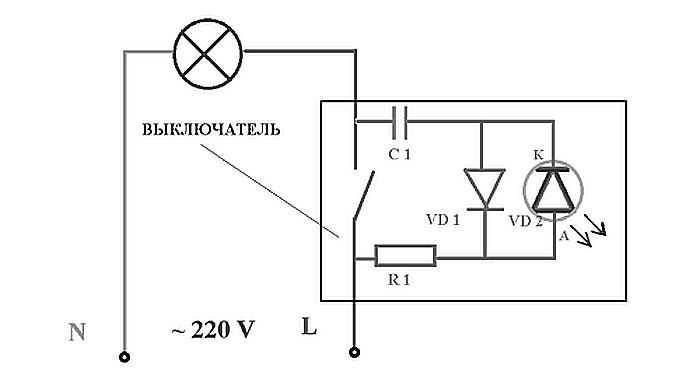

Вторая схема подключения светодиодной подсветки к выключателю
Конденсатор здесь играет роль делителя напряжения. Резистор на этой схеме ставится 100 — 500 ом, он предназначен для ограничения тока заряда емкости. Потребление электроэнергии в этой схеме подсветки меньше 50 Вт в месяц. К недостаткам схем на светодиодах можно отнести их размеры, Однако в корпусе выключателя места вполне достаточно.
Схема неоновой подсветки на резисторе
Подсветка на неоновой лампе малых габаритов и потребляет электроэнергии немного. Для того чтобы зажечь неоновую лампочку требуется очень небольшой ток, поэтому она пригодна для энергосберегающих ламп и для подсветки выключателей светодиодных ламп.
Схема неоновой подсветки пригодна для энергосберегающих и светодиодных ламп
Резистор выбирается мощностью свыше 0,25 Вт. Неоновую лампочку не трудно найти у себя дома. Они ставятся в качестве индикаторов напряжения в удлинителях, электрических чайниках, утюгах и других бытовых электроприборах. Такие индикаторы уже полностью готовы к установке в выключатели.
