Как подключить светодиодную ленту и не допустить ошибок

Недостатки соединительных коннекторов

При использовании коннектора, у контакта на ленте и контакта на соединителе, после защелкивания образуется довольно малая площадь соприкосновения. На чем в итоге это отражается?

Из-за уменьшения площади происходит нагрев. Во-первых, это сказывается на самих светодиодах расположенных поблизости от точки соединения. Они начинают деградировать и терять яркость быстрее остальных своих «собратьев» в подсветке.

А во-вторых, медь без пайки и лужения имеет свойство сначала темнеть, а затем окисляться, с образованием налета зеленоватого цвета. То есть образуются оксиды, которые не проводят электрический ток. Это свойственно даже не совсем маленьким контактам на выключателях с большими токами.

Если же у вас контакт греется, то процесс окисления будет происходить гораздо быстрее и интенсивнее. В конечном итоге нормальный контакт просто исчезает. Светодиодная лента начинает самопроизвольно мигать, тухнуть и т.п.

Даже если вы обеспечите достаточную площадь соприкосновения, но ничем не защитите контакты, процессы окисления рано или поздно все равно возникнут.

Поэтому пайка это самый надежный и долговечный способ соединения и подключения светодиодных лент.

Правила монтажа ленты: пайка

На провод необходимо надеть наконечник с сечением 0,75 мм.

Паять диодную ленту не так сложно, достаточно соблюдать такие простые шаги:

1. Необходимо сначала замерить длину, осмотреть место, где будет крепиться освещение.
2. На самой ленте есть места для резки, они отмечаются еще на этапе производства. Шаг их зависит от плотности расположения диодов, обычно это 5 или 10 см.
3. Полоска режется ножницами, но при этом надо следить, чтобы диоды не были повреждены. После этого монтажная поверхность обезжиривается и высушивается.
4. С обратной стороны снимается защитная лента, светодиоды приклеиваются к поверхности. Если требуется изгиб, то его максимальный радиус может составлять 2 см.
5. Выполняется пайка отдельных участков и оборудования (контроллеры, диммеры и БП). При этом надо следить, чтобы поверхность ленты не перегревалась, так как полупроводниковые диоды перегрева не любят, они выйдут из строя.
6. Для работы используется маломощный паяльник на 25-40 Вт, провода с сечением в 0,75 мм, длина их должна составлять примерно 20 см. Для одноцветной ленты применяется красный и черный провод, первый подключается к плюсу, второй – к минусу.

Для пайки светодиодной ленты используются: припой, канифоль и паяльник 25 Вт.

Во время пайки концы всех проводов надо зачистить на 2 мм со стороны ленты, а с другой стороны – на 1 см. Светодиодную ленту подключают после обработки проводов канифолью и оловом, затем выполняется пайка.

Для работы нужно приобрести:

• паяльник малой мощности;
• тонкое жало для паяльника;
• припой (олово);
• канифоль.

Во время разогрева необходимо смотреть, чтобы жало прогревалось только до 260-320°C, большая температура испортит диоды. Время для лужения рабочего участка проводов составляет 3-5 секунд, при этом необходимо делать паузы, чтобы точка успевала остыть. Припой должен быть тонким, канифоль при этом остается внутри. Жало требуется защищать, тогда соседние площадки не будут перекрываться оловом. Для очистки можно использовать мокрую губку или специальную подушечку для жала.

После того как провода подготовлены, необходимо аналогичную процедуру провести для контактных площадок на ленте. После этого провода и контакты аккуратно соединяются, можно выполнить проверочное включение. Когда работа закончена, нужно место пайки тщательно изолировать. Для этого подойдет изолента, герметик или термоусадочная трубка. Проверить работоспособность можно еще раз.

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

1. Зачистка и подготовка поверхности контактов ленты.
2. Очистка на 0,5 см проводки от изолирующей оболочки.
3. Лужение контактов и проводников.
4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. ПроцеДypa состоит из следующих этапов:

1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

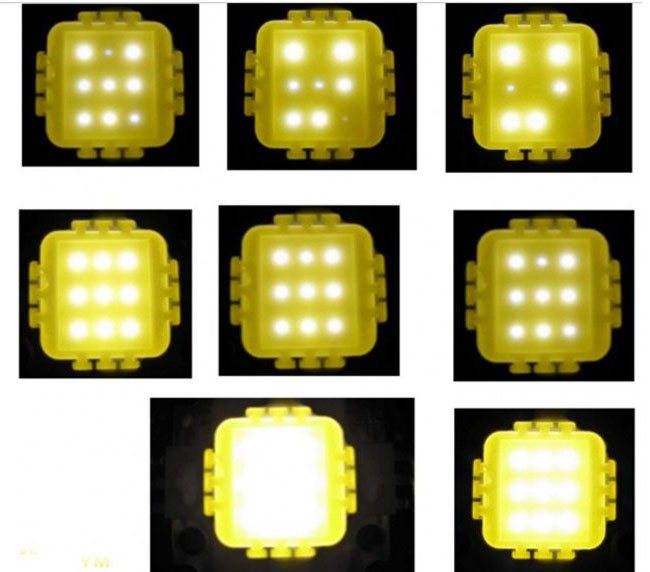

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Расчет мощности LED-ленты

Для определения пометровой мощности ленты достаточно знать ее тип и воспользоваться таблицей. Для этого берем в руки рулетку и измеряем светодиод. Когда размер посек измерений получается 3,5х2,8 мм (длина и ширина),  то это согласно таблице — SMD 3528.

Если же размеры иные, то смотрим таблицу и определяем тип светодиодной ленты:

Каждый светодиод рассчитан на определенный номинальный ток. Сама же мощность рассчитывается по формуле

Например, после измерений выяснено, что лента относится к типу SMD 2835, с питающим напряжением 12В  с количеством светодиодов 30 шт. на один метр. После подсчетов по вышеприведенной формуле получаем мощность 7,2 Вт/м.

Чтобы рассчитать всю мощность LED-ленты, умножаем полученный результат на ее длину. Обычно в продаже встречаются пятиметровые ленты такого типа, что рассматривается для примера. Получаем 36 Вт.

Когда, например, нужна пятнадцатиметровая лента, то она будет уже потреблять 108 Вт. Обычно в техдокументации к светодиодной ленте есть вся необходимая информация от производителя.

Когда ее по тем или иным причинам нет, воспользуемся вновь таблицей, в которой рассчитана мощность всех популярных  LED-лент:

Когда нужно узнать, сколько потребляет лента электричества в сутки, достаточно умножить ее почасовую мощность, что указана в таблице,  на 24.

Основные неисправности

Внешне неисправности светодиодных лент выглядят так:

1) не горит совсем;

2) горит тускло;

3) мигает.

Не горит

Если основная неисправность «забыл включить» исключена, то лента может не гореть по следующим причинам:

1) не тот номинал выходного напряжения блока питания;

2) перепутаны сигнальный (фазный) провод и заземляющий;

3) неисправна лента или блок питания.

Номиналы напряжений написаны на корпусе БП и на самой ленте. Сигнальный провод всегда красный, его подключают к плюсу. Заземляющий может быть черным или синим. Неисправность блока питания можно проверить, подключив к его выходу автомобильную лампочку (не галогеновую).

Горит тускло

Здесь тоже могут быть варианты:

1) тускло на всем протяжении;

2) резкое уменьшение интенсивности света к середине или концу.

Если лента горит не так ярко, как вам того хотелось бы, то, возможно, вы выбрали не тот тип. Они могут быть со светодиодами 3 на 2,8 мм или 5 на 5 мм. Также разным может быть количество полупроводников на одном метре: 30, 60, 120, 240

Обращайте внимание на маркировку при покупке

Как вариант причины не той интенсивности света – подключение ленты на 24 вольта к источнику питания с выходом в 12 вольт.

Резкое уменьшение интенсивности свечения по длине говорит о том, что вы подобрали источник питания не той мощности. Обычно в маркировке приборов указывают мощность на один метр длины. Умножьте ее на длину ленты, и вы получите минимально допустимый уровень мощности БП. По канонам электротехники он должен быть не менее чем на 30 процентов больше, чем тот, что требуется для работы потребителя. В идеальном варианте превышение мощности БП над лентой должно быть двойным.

Мигание ленты

Почему моргает светодиодная лента – наиболее сложный вопрос. Сначала надо разобраться с характером мигания.

1. Периодическое равномерное мигание.

2. Хаотическое.

Светодиоды могут мигать с равномерной частотой по нескольким причинам:

1) вышел из строя выпрямительный мост в БП и на ленту подается переменное напряжение;

2) залипли кнопки пульта управления;

3) неисправен контроллер.

Хаотическое моргание – верный признак плохого контакта. Подтяните все болтики-винтики на разъемах. Убедитесь, что контакты механических коннекторов не окислились – это бывает, если в помещении сыро.

Сложный случай – если во время пайки использовался флюс с кислотой. Возможна коррозия контактов и их полный распад.

Также причиной хаотического мигания ленты может быть неправильно проведенный монтаж. Например, вы ее просто приклеили к стене, воспользовавшись липким слоем на тыльной стороне.

Не расслабляйтесь, считая, что этот прибор совсем не греется. У длинных лент с большим количеством полупроводников на поверхности потребляемая мощность может достигать сотен ватт. Если не отводить от них тепло, то могут «поплыть» места пайки светодиодов. Разбалтывание контактов приводит к дальнейшему нагреву. Чтобы этого казуса не произошло, используйте специальные металлические монтажные каналы для светодиодных лент.

Использование соединителей

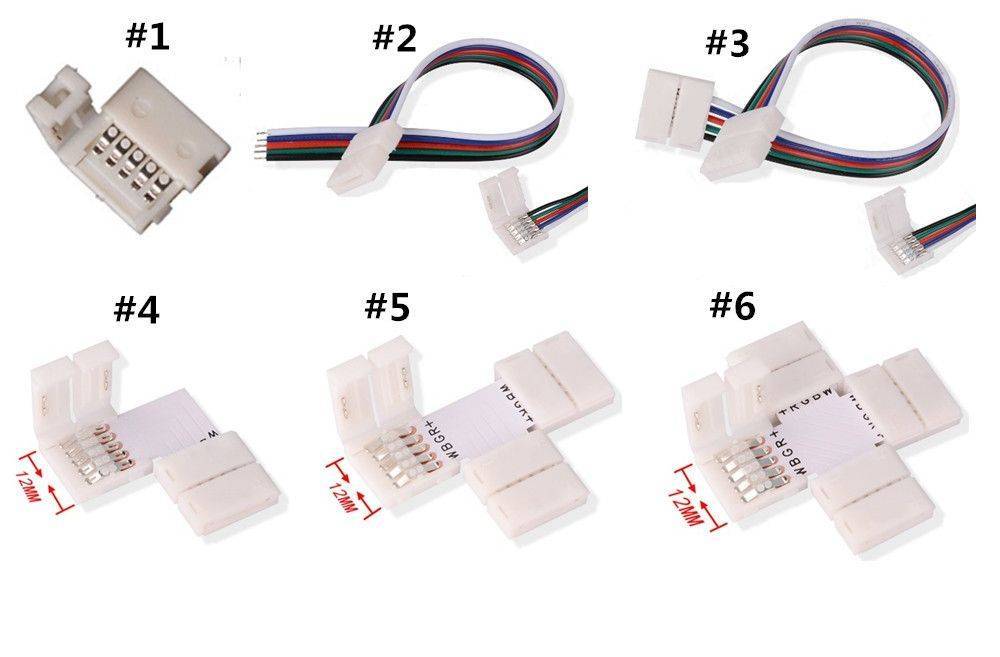

Для создания соединений светодиодных лент между собой без пайки используют коннекторы. Их можно классифицировать по следующим признакам:

1. Для соединения проводов с контактными участками LED-лент. Такие коннекторы используются, когда нужно соединить кабель, идущий от блока питания или от RGB-контроллера.
2. Для подключения отрезков между собой. Эти соединители имеют разную конфигурацию. Они бывают прямые, угловые, крестообразные и под определенный угол.

Для цветных и обычных светодиодных лент. Они отличаются между собой по количеству дорожек: простые имеют 2 токопроводящие дорожки, а цветные — 4.
По размеру.

Чтобы соединить ленту, ее нужно подготовить. Для этого сначала нужно точно рассчитать длину и отрезать по заводской линии, затем следует зачистить участки контактов при помощи мелкозернистой наждачной бумаги, чтобы не было окисления, препятствующего хорошему контакту. После этого крышка соединителя открывается, и лента вставляется контактной площадкой внутрь.

Если нужно собрать в одну цепь ленты под нестандартным углом, то лучше использовать проводные коннекторы.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

1. Паяльник 20-40 Вт или паяльную станцию.
2. Припой.
3. Универсальный монтажный держатель (по возможности).
4. Кусачки.
5. Ножницы.
6. Ножик (для зачистки контактов).
7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
5. Проверить качество пайки (как это сделать сказано ниже в статье)
6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Как соединить светодиодную ленту пайкой

Такой способ можно назвать сложным, ведь он требует умения пайки. Паяльник должен иметь небольшое жало, ведь работа должна производиться аккуратно. Если вы собрались делать светодиодную подсветку для фар, тогда такой способ станет для вас оптимальным.

Порядок работы:

1. Разрезаем ленту.
2. Подготавливаем провода, с помощью которых будем соединять, нужно снять изоляцию.
3. Подготавливаем паяльник, для этого очищаем его от гари.
4. Нагреваем паяльник до температуры в 300 градусов, не более. Если терморегулятора нет, смотрите, на его внешнее состояние (красным быть не должен).
5. Капаем канифоль на ленту.
6. Подносим проводок к месту, где уже нанесена канифоль. Такие действия проделываем со всеми проводами.
7. Не забываем придерживать провода до того момента, как канифоль полностью не остынет.
8. В конечном результате зачищаем место пайки от лишней гари.

Как соединить две ленты между собой пайкой видео

Интересно будет узнать: Подсветка велосипеда светодиодной лентой своими руками.

Питание светодиодов от блока питания компьютера

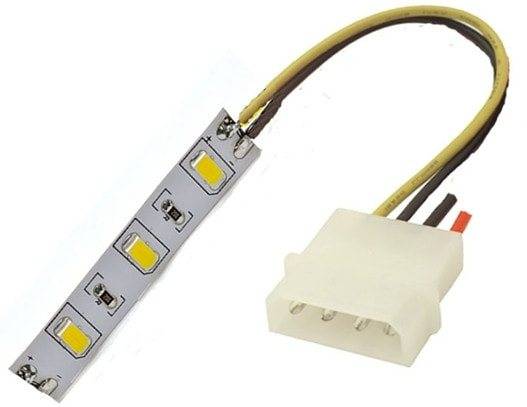

Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:

Выводы блока питания ПК

Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.

В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.

Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.

Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.

Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.

Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.

Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.

Потребляемый лентой ток
Тип светодиодов	Количество светодиодов на 1 м	Потребляемый ток, А
1м	2м	3м	4м
SMD3528	30	0.2	0.4	0.6	0.8
60	0.4	0.8	1.2	1.6
120	0.8	1.6	2.4	3.2
SMD5050	30	0.6	1.2	1.8	2.4
60	1.2	2.4	3.6	4.8

В маркировке светодиодов цифры обозначают их размеры:

Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.

Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.
