Способы подключения светодиодной ленты к компьютеру

Для чего необходимо подсветка компьютерной зоны

Компьютер, как и телевизор, давно стали постоянными жильцами наших домов и квартир. Без них мы уже ни мыслим себя. Компьютер в последние годы отобрал у телевизора популярность и стал самым популярным местом в доме. Но стоит помнить, что при работе с компьютером нужно знать определенные правила, касающиеся организации рабочего времени, проводимого за ним.

Рабочее место за компьютером

Поэтому очень важно, работая за такого рода устройствами, соблюдать определенные требования и рекомендации.
Одним из наиболее важных аспектов работы за компьютером является его качественная и полноценная подсветка. Необходимость подсветки компьютера в вечернее и темное время суток связана с тем, что его подсвеченный экран сильно контрастирует с окружающим пространством, утомляя нашу зрительную систему.
Отличным вариантом здесь будет использование светодиодной ленты в качестве подсветки

Ее можно подключить таким образом, чтобы одновременно со светом играла музыка. Кроме этого установив ее с выключателем, вы получаете возможность управление подсветкой, включая ее только при наличии такой необходимости.
Подключив светодиодную ленту к своему компьютеру, вы получите не только качественную фоновую, но и еще декоративную подсветку, которая красиво выделить данное пространство комнаты, визуально отгородив его от остальных зон.

Как подключить светодиодную ленту к материнской плате

Подсветка для ПК должна быть компактной, экономичной, обладать низким тепловыделением. Любителям моддинга дополнительно нужны интересные визуальные эффекты. Этим требованиям удовлетворяют ленты с диодами типа LED.

Для чего нужна подсветка пространства возле компьютера?

Существует несколько причин организовать освещение рабочей зоны пользователя ПК:

Подсветка внутри системного блока с прозрачной крышкой, помимо решения практических задач, придает ему привлекательный, футуристичный вид. С ее помощью легко сделать свой ПК особенным.

Как работает светодиодная лента и каковы ее свойства?

Изделие представляет собой гибкую плату на полимерной основе. На ней закреплены 2 проводника и включенные между ними диоды, излучающие при протекании тока свет.

Если компьютер находится в спальне, изделие можно зафиксировать на тыльной стороне монитора или под столом. Освещение отраженными лучами позволит читать тексты, но не будет мешать спать другим членам семьи.

Диоды пропускают ток лишь в одном направлении. Соответственно, на ленту подается постоянное напряжение.

Правила подключения к сети

LED-ленты рассчитаны на разность потенциалов в 12 В, модели с числом диодов 240 шт./п. м – на 24 В.

Применяют 2 способа подключения источника света.

Без блока питания

Для подключения к сети 220 В параллельное соединение диодов меняют на последовательное. 220 больше 12 в 18,33 раза, значит, необходимо соединить последовательно 19 диодов или их параллельных групп. Тогда падение напряжения на каждой из них составит 11,5 В.

Ленту разрезают по специальным меткам. Если рассечь ее произвольно, нарушится работоспособность изделия. У разных моделей число светодиодов между метками отличается, минимальное количество – 3.

Таким образом, для подключения к сети на 220 В потребуется не менее 57 элементов. При сборке осветительного прибора соблюдают полярность: группы СД соединяют одноименными контактами.

В продаже имеются LED-ленты с арматурой, готовые для использования в сети

Через блок питания

Осветительный прибор нужно подключить к выходным клеммам преобразователя, соблюдая полярность. Ориентируются по цвету изоляции проводов: черный или белый – «минус», другие (преимущественно красный) – «плюс». Выключатель и диммер устанавливают в разрыв любого провода.

Подходят следующие блоки питания:

Потребляемый лентой ток не может превышать номинальное значение для данного блока питания. Эта величина зависит от количества диодов и их типа. Выполнить расчет поможет таблица:

Тип светодиодовПлотность LED на 1 п. м лентыСила тока (А) на длину ленты
1 м2 м3 м4 м
SMD3528300.20.40.60.8
600.40.81.21.6
1200.81.62.43.2
SMD5050300.61.21.82.4
601.22.43.64.8

Провода подсоединяют к контактным площадкам пайкой или с помощью специальных коннекторов.

Схема подключения обычной светодиодной ленты

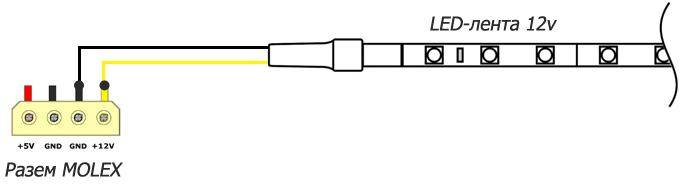

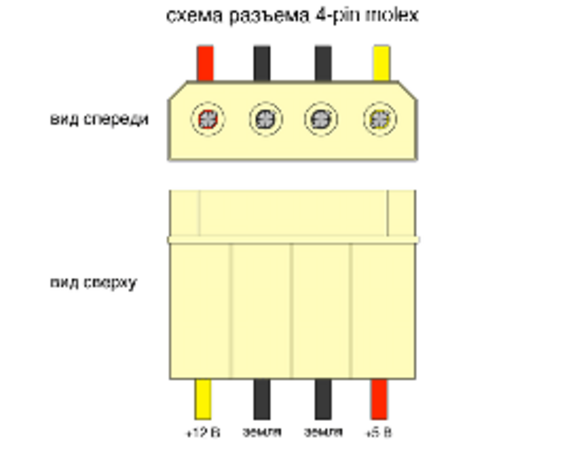

Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.

В него входят провода:

Действуют в таком порядке:

Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.

Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).

Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.

Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.

Способы подключения RGB-подсветки к компьютеру

Чтобы самостоятельно изготовить подсветку рабочего места, монитора или компьютера, не потребуется опыт и знания профессионального компьютерщика. Рассмотрим подробно самые распространённые варианты создания RGB-подсветки, отличающиеся способом подключения к источнику напряжения.

От блока питания компьютера

Этот способ считается самым безопасным и удобным в реализации. Поскольку на компьютерах устанавливают БП с хорошим запасом по мощности, бояться, что светодиодная лента перегрузит блок питания, не стоит. Но некоторые расчёты всё же потребуются – нужно узнать суммарный ток потребления всех компонент ПК, от центрального процессора и видеокарты до накопителей и метаринки – все эти данные можно отыскать в интернете. Как правило, в распоряжении остаётся порядка 3-5 ампер, чего вполне достаточно для подключения ленты длиной в несколько метров. Упростить расчёты поможет следующая таблица:

ВАЖНО. Все работы по монтажу ленты производятся при выключенном компьютере. Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки

Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки.

Пошаговый алгоритм подключения:

  • снимаем боковую крышку ПК;
  • вскрывать БП не нужно. Он имеет достаточное количество проводов для подключения периферии. Желательно использовать разъём для подключения дисковода для НГМД (дискет), которые сейчас практически не используются, или незадействованный разъём для жёсткого диска. На оба подаётся питание 12 В;
  • отрезаем сам разъём, будем использовать жёлтый и один из чёрных проводов, два остальных (красный и чёрный) нужно заизолировать. Жёлтый провод – питающий, чёрный – это минус, при подключении ленты не перепутайте, иначе она не будет работать;
  • остаётся аккуратно припаять провода к концам светодиодной ленты (жёлтый – плюс, чёрный – минус);
  • можно не отрезать разъём, а паять светодиодную ленту непосредственно к штырькам. Такой вариант даже предпочтительнее с точки зрения требований безопасности.

Через материнскую плату

Данный способ ещё проще, но он менее универсален, поскольку не все материнские платы имеют соответствующий разъём. Обычно он располагается с краю МП и имеет надпись RGB (четыре штырька) или RGBW (5 штырьков). Если таких разъёмов на вашей материнской плате нет, этот метод использовать не получится.

Разъём на 4 пина

Разъём на 5 пинов (RGBW)

Подробная инструкция, как подключить RGB-подсветку к корпусу материнской платы:

  • рассчитываем длину ленты по тому же принципу, который описан в схеме с подключением через блок питания;
  • отрезаем ленту по отмеченной на обратной стороне линии;
  • для подключения к разъёму на материнской плате используем специальный коннектор, который можно приобрести в магазине радиодеталей;
  • в одну сторону коннектора вставляем отрезанный конец ленты, затем надеваем фишку на разъём на материнской плате до упора;
  • проверяем работоспособность ленты, включив компьютер;
  • если всё нормально, крепим саму ленту (можно использовать специальный алюминиевый профиль с матовым пластиком, о котором мы уже упоминали).

Подключение RGB-подсветки непосредственно к материнской плате считается оптимальным вариантом, поскольку не требует пайки и обеспечивает более надёжный контакт.

Через USB

Оба описанных выше способа непригодны для ноутбуков, поэтому здесь целесообразнее использовать для подключения подсветки стандартный USB разъём. Метод вполне пригоден и для стационарных ПК, при условии наличия свободных разъёмов. Но здесь придётся учесть тот факт, что номинал напряжения, подаваемого на USB, ограничивается значением в 5 В, и по току ограничения ещё жёстче – всего 0.5 А. Поскольку лента рассчитана на питание 12 В, придётся приобрести специальный преобразователь, благо, стоит он недорого.

Пошаговый алгоритм:

  • поскольку при повышении напряжения с 5 до 12 В сила тока падает в 2,5 раза до 0,2 А, длинную светодиодную ленту подключить не удастся. Рассчитать её длину легко простым суммированием, если знать потребление тока одним светодиодом. Оптимальный вариант – лента SMD3528 (60 диодов на погонный метр), при этом максимальная длина подсветки составит 0,5 м;
  • для подключения ленты к разъёму можно использовать специальный коннектор.

ВНИМАНИЕ. Если длина ленты будет больше расчётной, USB разъём будет перегреваться и рано или поздно перегорит

Зачем это делать

Эра настольных светильников, похоже, уже пересекла экватор своего жизненного цикла. Подсветить пространство возле монитора или клавиатуры можно им с помощью светодиодной ленты – такой вариант обойдётся значительно дешевле и в плане капитальных затрат, и касательно энергопотребления, при этом конечный результат как минимум будет не хуже.

В каких случаях используется такая подсветка? Вариантов несколько:

  • для освещения рабочего пространства в зоне работы за компьютером. Здесь основной упор нужно делать на то, чтобы лента была смонтирована как можно выше;
  • для мягкой подсветки рабочего места, чтобы быстро сориентироваться в темноте. Если монитор расположен на стене, ленту можно смонтировать в его задней части, желательно использовать светодиоды одного цвета;

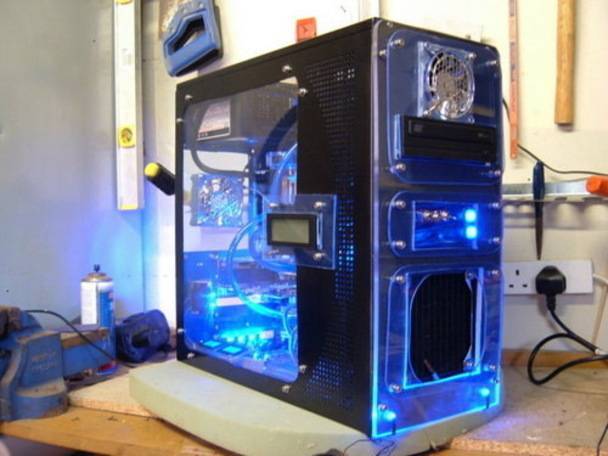

  • для подсветки системника. Сегодня дизайнерский компьютер – уже не экзотика, встречаются системные блоки с прозрачной боковой крышкой, чтобы можно было наблюдать внутренности ПК. В тёмное время суток функцию освещения можно возложить на RGB-подсветку, установленную по периметру стенки;
  • для освещения клавиатуры, если вы засиживаетесь за компьютером допоздна. Обычно излучения монитора для этих целей бывает недостаточно;
  • наконец, светодиодную ленту можно использовать для декоративной подсветки письменного стола, являющегося вашим рабочим местом. Вариантов её расположения масса – например, по торцу столешницы, под ней или на стенке. Такое освещение позволит выполнять многие дела без необходимости включать общее освещение комнаты.

Важным преимуществом использования светодиодной ленты можно назвать отсутствие необходимости в дополнительной проводке – проводов, идущих от компьютера и периферии, и так всегда много. И отдельная розетка не потребуется, а с этим тоже часто возникают проблемы. Такая подсветка сможет без заметного ухудшения характеристик проработать до 10 лет.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

  • потребляемую мощность ленты по всей длине;
  • блок питания;
  • усилитель;
  • контроллер;
  • провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

  • INPUT — к блоку питания;
  • OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

  1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
  2. Зачищаем жилы проводов и контакты модульной площадки.
  3. Залуживаем места соединений и сами концы проводов.
  4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

  • Черный провод – к +V;
  • Красный – к R;
  • Зеленый – к G;
  • Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

  1. Параллельно.
  2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.

После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.

Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем

После этого, края закрываются крышкой.

Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений

Далее приступают к подключению к электросети (220 В)

В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.

Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Способы подключения к сети 220 В

Что из себя представляет

Есть обычные, одноцветные варианты, или многоцветные RGB ленты, для нормальной работы которых потребуется управляющее устройство — контроллер. Все они выпускаются в готовом к использованию виде, с присоединенным разъемом. Остается только включить штекер в гнездо и разместить ленту в запланированное место.

При желании, для работы от 5 В может быть переделана обычная светодиодная лента на 12 В.  Однако, этот процесс требует некоторой подготовки как в теоретическом, так и в практическом плане. Некоторые пользователи предлагают собрать преобразователь 5 В на 12 В, но при таком решении допустимый ток с изначального значения 500 мА падает до 250 мА. Кроме того, теряется сам смысл присоединения ленты к USB — тогда можно просто взять штатный БП 12 В и подсоединить его к сети.

Гораздо проще использовать готовые светильники на базе светодиодов SMD 2835, содержащие 60 элементов/метр длины. Есть одно- и многоцветные варианты, с разной степенью защиты. Их можно приобрести и самостоятельно подключить к гнезду USB, выполнив некоторые технические процедуры. Преимуществом такого варианта будет более точная подгонка длины ленты к размерам несущей поверхности, выбор наиболее подходящего цветового оттенка.

https://youtube.com/watch?v=oAegvyHOySk

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

  1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
  2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Использование светодиодов в моддинге очень популярно, в связи с невысокой сложностью их подключения и неплохим получаемым визуальным эффектом от их применения. Именно по этой причине я решил сделать практический гайд по организации такой подсветки в компьютере.

Наиболее оптимальным вариантом является использование так называемых LED лент. Они сравнительно недорогие, неприхотливы в эксплуатации, при этом подключение и установка светодиодной ленты займет меньше времени и сил, чем подключение отдельных светодиодов.

Для работы необходимо всего лишь приклеить по месту и подключить к источнику питания с напряжением в 12 вольт. В качестве разъёма питания можно использовать 2 разъёма — Molex или 3-pin разъём на материнской плате.

При этом провод с обозначением +12В мы припаиваем к “плюсу”, с обозначением Ground к “минусу” на ленте

Важное замечание: поскольку LED лампочки не любят высоких температур, на процесс пайки накладывается особое ограничение — пайка только на обозначенных площадках с температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд. Итак, покажу на примере Molex разъёма, как производится монтаж:

Итак, покажу на примере Molex разъёма, как производится монтаж:

-одноцветная Led lenta (с уже припаянными проводами)

-Molex коннектор (“папа”). Его можно купить, а можно и отодрать от старого кулера.

-пинцет, плоскогубцы, ножик и немного терпения

Непостредственно, сам процесс:

1)Из коннектора вытаскиваем два штырька, отвечающие за +12V и соседний Ground (ориентируйтесь на рисунок выше) , для этого с помощью пинцета подогните усики (усики можно увидеть на рисунке ниже), удерживающие контакты. После изъятия не забудьте отогнуть усики обратно.

2) Зачистите немного конца провода и с помощью проскогубцев закрепите контакт на проводе (должно получиться что-то такое).

3) Верните готовые штырьки обратно в коннектор, просто вставьте их до упора (убедитесь, что контакты не выскакивают обратно).

4)Подсоедините к блоку питания для проверки работоспособности.

Наиболее оптимальным местом для клейки являются задняя и верхняя (нижняя) стенки корпуса, вдоль боковой стенки.

Это только первый гайд на данную тематику, следующий будет посвящён RGB лентам и особенностям работы с ними :).

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
