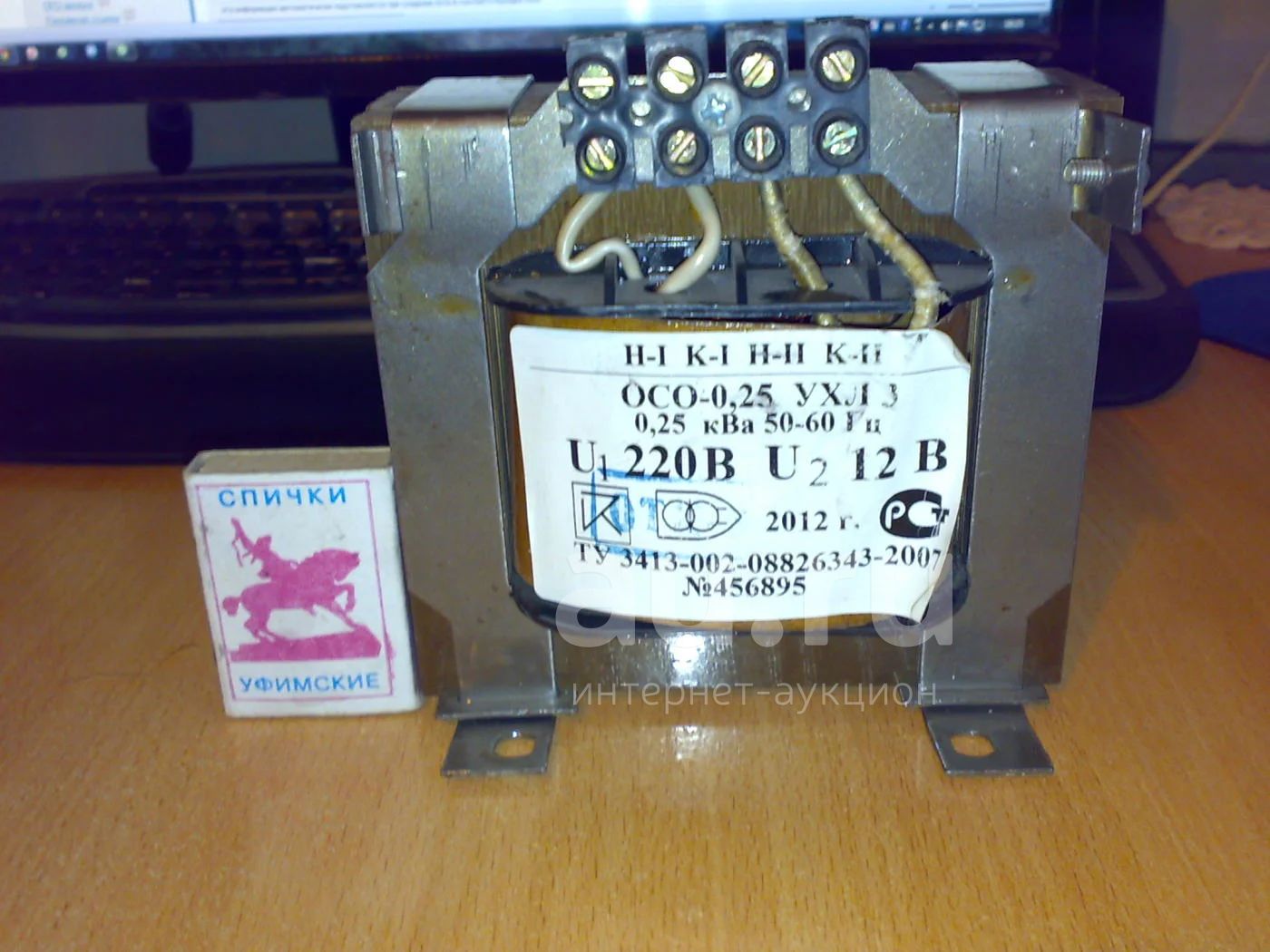

Как подключить понижающий трансформатор 220 36 или 12 Вольт

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором

Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник. Расширитель подобран с изолятором

С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Выбор готового решения

Сегодня трансформатор с любыми параметрами можно найти в магазинах радиоэлектроники или сварочного оборудования. Наряду с традиционными продаются и устройства нового поколения — трансформаторы инверторные. В таких приборах ток перед поступлением на первичную обмотку сначала проходит через выпрямитель.

А потом — через собранный на базе микросхемы и пары ключевых транзисторов инвертор, снова превращающий ток в переменный, но с гораздо большей частотой: 60 – 80 кГц вместо 50-ти Гц. Такое преобразование входного тока позволяет значительно уменьшить размеры трансформатора и сильно сократить потери.

Ящик с понижающим трансформатором ЯТП 0,25

Подбирать трансформатор следует по следующим характеристикам:

Входное напряжение и частота тока: в характеристиках прибора должно быть указано «220 В» или «380 В», если он приобретается для 3-фазной сети. Частота должна составлять 50 Гц. Есть трансформаторы, которые рассчитаны, к примеру, на частоту в 400 Гц и более — при подключении напрямую к бытовой электросети такой прибор сгорит.

Напряжение и тип тока на выходе: с выходным напряжением все понятно — оно должно соответствовать напряжению, на которое рассчитан электропотребитель

Но при этом важно не забыть посмотреть, какой ток выдает трансформатор. Многие из них сегодня комплектуются выпрямителями, в результате чего ток на выходе получается не переменным, а постоянным.

Номинальная мощность: очень важно, чтобы максимальная мощность, с которой может работать трансформатор (она и называется номинальной), была примерно на 20% больше мощности нагрузки

Если этого запаса не будет, а тем более если номинальная мощность трансформатора окажется меньше мощности, потребляемой нагрузкой, обмотки преобразователя перегреются и сгорят.

Трансформаторы бывают:

Открытыми: снабжены негерметичным кожухом, внутрь которого могут попадать влага и пыль. Но зато имеется возможность принудительного охлаждения при помощи вентилятора.
Закрытыми: снабжены герметичным корпусом с высокой степенью влаго- и пылезащиты, поэтому могут устанавливаться в помещениях с повышенной влажностью.

Модели с алюминиевым корпусом могут эксплуатироваться в условиях улицы (уличное освещение светодиодными лампами, реклама). Из-за невозможности применить принудительное охлаждение мощность закрытых трансформаторов является ограниченной.

Трансформатор ОСМ-1-04

Также трансформаторы бывают:

стержневыми: катушки можно располагать только в вертикальном положении;
броневыми: работают в любом положении.

Стоимость трансформаторов сильно варьируется и в первую очередь зависит от мощности. Вот несколько примеров:

ЯТП-0,25. Прибор с номинальной мощностью 250 Вт, оснащенный корпусом. Стоимость составляет 1700 руб.
ОСМ-1-04. Может работать с входным напряжением 220 В или 100 – 127 В, выходное составляет 12 В. Корпус отсутствует. Стоимость — 2600 руб.
ОСЗ-1 У2 220/12. Трансформатор на 1 кВт. Стоит 5300 руб.
ТСЗИ-4,0. Преобразователь с корпусом, номинальная мощность составляет 4 кВт. Входное напряжение — 220 или 380 В, выходное — 110В или 12 В. Стоимость — 10,5 тыс. руб.

Переносной трансформатор в корпусе ТСЗИ-2,5 кВт. может подключаться как к 220 В, так и к 380 В, на выходе — 12 В. Стоимость — 13,9 тыс. руб.

Что такое понижающий трансформатор 220/36 В

Для чего нужен понижающий трансформатор:

помещения, где по правилам безопасности запрещены высокие токи, присутствующие в обычной сети 220 Вольт (переменное напряжение). Это, например, освещение в саунах, банях, ванных, гаражных ямах, где затребован перевод на низковольтное питание;
для условий, в которых затребован уменьшенный вольтаж в связи с особенностями запитываемых приборов. Часто через аппарат подключают паяльники на 36 Вольт. Удар током будет незначительным, не причинит вреда человеку;
для безопасности вольтаж понижают при временных ремонтных работах.

Рассматриваемые приборы, если это не модуль (ЯТП), нельзя сразу взять и подключить к розетке, поскольку они без защитного корпуса, видны их элементы — обмотки первичная и вторичная, магнитопровод, контакты. Такие преобразователи подсоединяются проводами, поэтому пользователь должен ознакомиться, к каким виткам подключать сеть 220, какие контакты служат для выхода к потребителям уже преобразованного в 36 В напряжения.

Понижающие модели являются обычными трансформаторами, работающими по стандартным принципам, только эти аппараты преобразовывают переменное напряжение (а такое имеет обычная сеть в 220 В) в меньшее. Если определенное для безопасности (влажность, ремонт) надо понизить вольтаж линии 220 В до 24, 45 и так далее, а в нашем случае до 36 В, то ставят отдельные такие узлы, на вход которых подается 220 В, а на выходе получаем указанное или другое заданное значение.

Что такое понижающий трансформатор 220/36 В

Для чего нужен понижающий трансформатор:

помещения, где по правилам безопасности запрещены высокие токи, присутствующие в обычной сети 220 Вольт (переменное напряжение). Это, например, освещение в саунах, банях, ванных, гаражных ямах, где затребован перевод на низковольтное питание;
для условий, в которых затребован уменьшенный вольтаж в связи с особенностями запитываемых приборов. Часто через аппарат подключают паяльники на 36 Вольт. Удар током будет незначительным, не причинит вреда человеку;
для безопасности вольтаж понижают при временных ремонтных работах.

Как подключить понижающий трансформатор

Удостоверяются, что используемый аппарат именно трансформатор напряжения (есть еще токовые). Для подсоединения нагрузки выбирать надо катушку с самим большим числом витков и сопротивлением.
У анодно-накальных вариантов устройств есть обмотки всех видов. Узнать первичку можно, посмотрев на ее выводы — они обычно на отдалении от остальных. Иногда такие витки обособлены в другом сегменте каркаса, тогда узнать ее еще проще. Также в интернете есть много тематических форумов, поэтому уточнить там параметры прибора и где какой вывод не составит труда.
Обязательно проверяют величину напряжения, частоту ТН — должно быть 220 В и 50 Гц.
Иногда у сетевой обмотки есть 3 вывода, один из них для сети 110 или 127 В. Наша цель — скомбинировать их так, чтобы сопротивление было максимальным, и именно на них надо подавать 220 В.
Если ввода не 3, а 4, то это модель с 2 катушками, которые соединяют перемычкой из проводка последовательно, синфазно. Вначале делают его, затем обмотки подключаются к вольтметру с пределом 500 В. Далее, на одну из нагрузочных обмоток дают несколько Вольт (можно применить батарейку). Нельзя касаться выводов сетевых витков при этом.
Записывают результаты тестера, отключают его, меняют местами выводы любой из первой катушки, повторяют процесс.
Выбирают вариант с наибольшим значением.

Если обмотка одна, ее желательно присоединять к сети через предохранитель. Номинал по току подбирается под трансформатор — не больше 0.05 А на 10 Вт.

Порядок подсоединения

Само включение элементарное. Достаточно помнить главные правила:

К контактам вторичной катушки подсоединяют нагрузку, затем на первичку подают 220 В. Аппарат для этого можно подключить напрямую к проводке (скруткой, клеммами), в том числе и непосредственно в щитке, или снабдить его выводы шнуром с вилкой к розетке 220 В и наружной розеткой для подключаемых приборов.
Нагрузка идет к обмотке с большим сопротивлением.

Главное в подключении — не перепутать обмотки и выводы, учесть принцип работы понижающего трансформатора 12, 24, 36 В: нагрузка идет к вторичке и если она имеет несколько контактов, то на выходе можно получить разный вольтаж, например, не 36, а 24 В. Поэтому требуется проверка вольтметром, мультиметром, как описано в предыдущем разделе.

Наглядный пример с иллюстрациями

Схема обычного трансформатора:

Вход — это первичка, туда подается 220 В. Как видно на схеме, у некоторых ТН есть выводы и на 110 В. С выхода снимается уже 36 В или иной уменьшенный вольтаж.

Потребители, запитываемые постоянным током, должны иметь выпрямитель, диодный мост и прочее, — это будет уже блок питания, для ламп накаливания этого не нужно.

Расчет должен учесть, что у некоторых трансформаторов есть две раздельные обмотки на выходе, которые нужно соединить внешним проводом.

В нашем случае модель обычная, на изображении ТН расположен соответственно схеме: большая катушка — вход (тут два контакта для 220 В), меньшая — выход.

Если земерить тестером (режим на отметке 2000 Ом), то сопротивление больше на первичке, чем на вторичке, таким образом определяем где какие витки.

Есть трансформаторы с двумя одинаковыми обмотками — на одной 110 В и на другой также 110 В. Для получения 220 В их надо правильно соединить, иначе получится короткое замыкание. Соединяют выход как показано на изображении: нижний контакт к нижнему. Аналогично подсоединяем два проводка от сети 220 В и меряем сопротивление (второе фото).

Вторичка намотана в данном случае сверху (то есть, тут две катушки, но каждая включает и сетевую, и нагрузочную). В ней можно соединять выводы двух намоток как угодно, но если сделать это не по порядку, то увеличится сила тока в 2 раза. Если же соединить последовательно (положение пальцев на фото), то, например, расчет будет таким: 18 В + 18 В = 36 В, что нам и требуется. Такие преобразователи удобные в определенных условиях: можно либо увеличивать ток в 2 раза, либо напряжение (уже уменьшенную величину, на выходе).

Есть также трансформаторы с множеством контактов для входа (первичка, первое изобр.) и выхода (второе фото), снять с которого можно разное напряжение в зависимости от порядка соединения их контактов. Принцип комбинации подобный вышеописанному, но мы не будем тут указывать его конкретно, поскольку моделей таких изделий много. Проще всего пользователю обратиться к паспорту изделия или на спецфорумы. На 1 фото замеры сопротивления на первичке, но подключаться нагрузкой надо к вторичке (2 и 3 фото), а она будет иметь больший показатель.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

Запрещается подключение блока питания без нагрузки.
Размещайте блок на негорючей поверхности.
Расстояние от блока до лампочки не менее 20 сантиметров.
Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Приемка, оценка состояния, хранение трансформатора

После доставки и размещения силового трансформатора на специально подготовленной площадке важно убедиться в наличии всех узлов по документам

Во время осмотра особое внимание уделяется:

состоянию упоров, растяжек и других крепежных элементов, соответствие контрольных меток на баке;
общему состоянию бака трансформатора, наличие задвижек, кранов, отсутствие вмятин, подтеков масла;
состоянию повреждению дополнительных элементов, которые будут монтироваться.

Если неисправности или неполнота комплекта обнаруживается, составляется соответствующий акт

После прибытия не позднее 10 дней важно провести оценку состояния изоляции (уровень давления, наличие течи масла, пробивное напряжение). Результаты такой проверки также отражаются в техническом акте

Хранение трансформатора допускается не более 3 месяцев на напряжении 110 кВ, и не более 6 месяцев до 35 кВ. Результаты хранения также отражаются в техническом акте и учитывается перед монтажом.

Процесс подключения понижающего трансформатора

Подключение понижающего трансформатора в схеме с автоматами может быть осуществлено следующим образом:

Подготовьте все необходимые материалы и инструменты для работы, включая сам трансформатор, автоматы, провода и изоляционную ленту.
Убедитесь, что в силовой сети отключено питание. Безопасность должна быть приоритетом во время работы с электричеством.
Расположите понижающий трансформатор рядом с местом подключения и обозначьте места для установки автоматов.
Снимите изоляцию с концов проводов, которые будут подключены к автоматам и трансформатору.
Подключите провода к автоматам, соблюдая правильную полярность (фазу и ноль) и закрепите их с помощью винтов или зажимов.
При необходимости используйте изоляционную ленту для упорядочивания и изоляции проводов от непредвиденных контактов.
Подключите провода от автоматов к соответствующим клеммам трансформатора. Обычно это концы с напряжением 220 В.
Проверьте правильность подключения проводов и убедитесь, что все соединения надежны и безопасны.
Подключите провода от других электроприборов или систем к соответствующим клеммам трансформатора, если таковые имеются.
Единожды убедившись в правильности всех подключений, включите питание и проверьте работоспособность системы.

Важно следовать инструкциям, предоставленным производителем трансформатора, автоматов и других компонентов, а также строго соблюдать меры безопасности во время установки

Магнитопровод трансформатора

Вся мощность переходит от первичной обмотки к вторичной посредством магнитного потока, которое создается в магнитопроводе (сердечнике). Именно от мощности Р1 зависит площадь сечения сердечника S. Чаще всего для сердечника используют набор пластин в форме буквы «Ш». При этом площадь поперечного сечения равна произведению квадратного корня из Р1 на коэффициент 1,2. Зная значение площади, можно определить количество витков W на 1 В. Для этого нужно 50 разделить на площадь.

Напряжения в первичной и вторичной обмотках известны – это 220 и 36 вольт. Количество витков для каждой из обмоток определяется путем умножения напряжения на W. В том случае, если получаются десятичные значения, необходимо округлить их в большую сторону. Также нужно учитывать, что при подключении нагрузки вторичной цепи происходит падение напряжения. По этой причине желательно увеличить количество витков примерно на 10 % от расчетного.

Критерии подбора трансформаторов

Если подбирается электромагнитный или же электронный вариант понижающего блока, решающими будут следующие параметры:

Мощность – позволяет установить определенное количество осветительных элементов. Это расчетная величина. Соответственно, трансформаторы для галогенных ламп должны подбираться на основании соответствия совокупной мощности источников света и величины выдерживаемой понижающим аппаратом нагрузки. Рекомендуется приобретать вариант с запасом по мощности (10-15%), однако, нельзя и слишком усердствовать в стремлении обезопасить себя, так как данного вида понижающие блоки имеют минимальный предел нагрузки. Если общая мощность лампочек хоть немного ниже данного параметра, включение запрещено производить.
Напряжение. Существуют разные варианты конструкций: 6, 12, 24 вольт. Эти значения получают благодаря преобразованию сетевого напряжения 220 В.

Оба данных параметра являются ключевыми и при выборе светодиодных аналогов. Как видно, способ подключения этих лампочек и галогенных источников света во многом сходится. Чтобы получить расчетное значение мощности трансформатора, необходимо в точности знать, сколько лампочек будет подключено. В этом поможет схема. Нужно умножить общее количество источников света на величину нагрузки одной из них. К полученному значению добавляется не более 15% (запас).

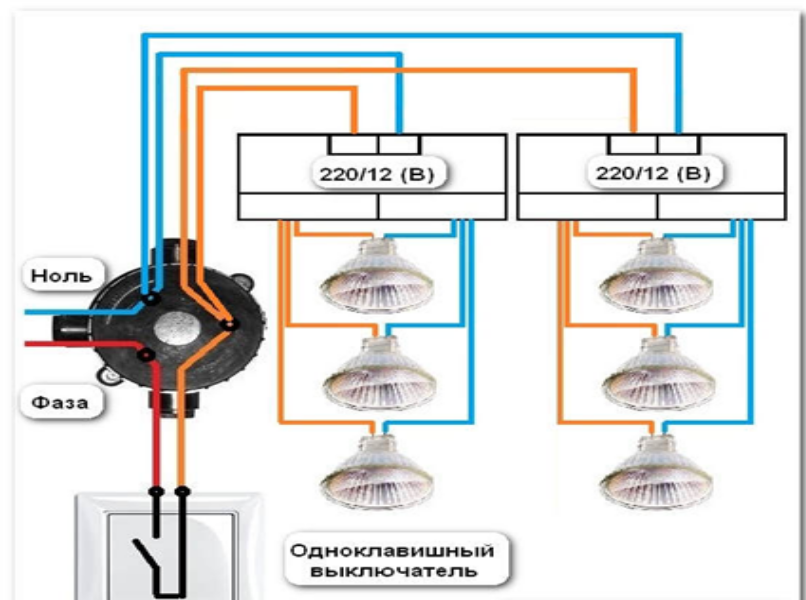

В ситуациях, когда планируется подключать разные по мощности группы галогенных осветительных элементов (12В), проще и экономичнее приобрести несколько понижающих блоков. Дело в том, что габариты и параметры трансформатора определяют его ценовую категорию.

Решающий плюс такого решения заключается в возможности организовать несколько автономных осветительных систем. Если один из трансформаторов сгорит, часть светильников будет продолжать работать. По аналогичному принципу следует проектировать и освещение с источниками света на 220В.

Выбор марки продукции

Многие производители, которые изготавливают светотехническую продукцию (лампы, светильники), выпускают и понижающие блоки. Сегодня чаще применяются импульсные, они же электронные, исполнения. Одни из таких производителей: Philips, Osram. Обе компании занимаются изготовлением также и светодиодных аналогов (12В, 220В).

Особенность трансформаторов марки Philips – трехуровневая защита (от к. з., перегрева, скачков напряжения). Некоторые из понижающих блоков, например, от производителя Osram легко можно использовать при скрытой установке осветительных приборов.

https://youtube.com/watch?v=OU0utxh-BYo

Есть и другие марки: Vossloh Schwabe, Comtech. Главное преимущество трансформаторов первого из названных вариантов заключается в том, какой тип материала используется при изготовлении корпуса – полиамид, благодаря чему аппарат может устанавливаться на поверхности, подверженной интенсивному нагреву.

Исполнения марки Feron предлагаются по намного более привлекательной цене, только это чуть ли не единственный их плюс, что объясняется нестабильной работой с рядом проблем: мерцание, существенное падение напряжения.

Продукция от компании Comtech

Кроме того, продукция данной марки не всегда характеризуется идеальным качеством сборки. Есть и другие производители, отмеченные пользователями: Italmac, Relko, 55-TASCHIBRA. Если же стоит задача получить наиболее приемлемый вариант, исходя из соотношения «цена/качество», лучшими считаются немецкие трансформаторы.

Данное условие подключения позволяет организовать эффективную систему освещения, которая, помимо прочего, способна работать довольно продолжительный отрезок времени. Схема подключения, как и сам процесс монтажа, не отличается сложностью: необходимо соединить трансформатор с выключателем и питающим источником, а, с другой стороны, аппарат подключается к галогенной лампе.
