Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы. Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

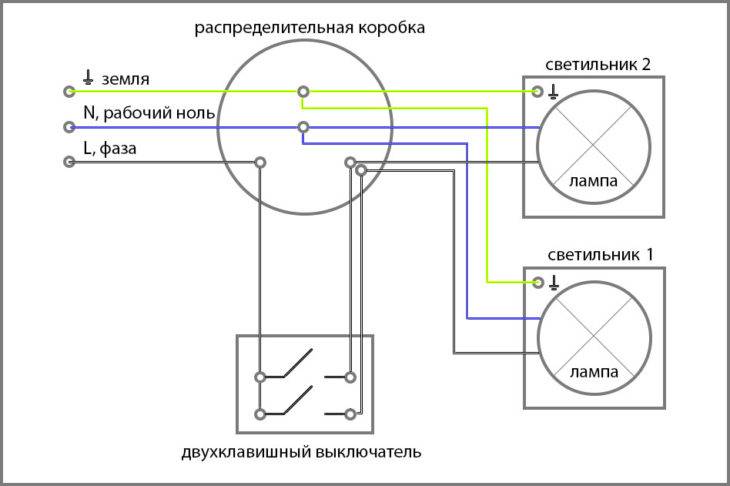

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.

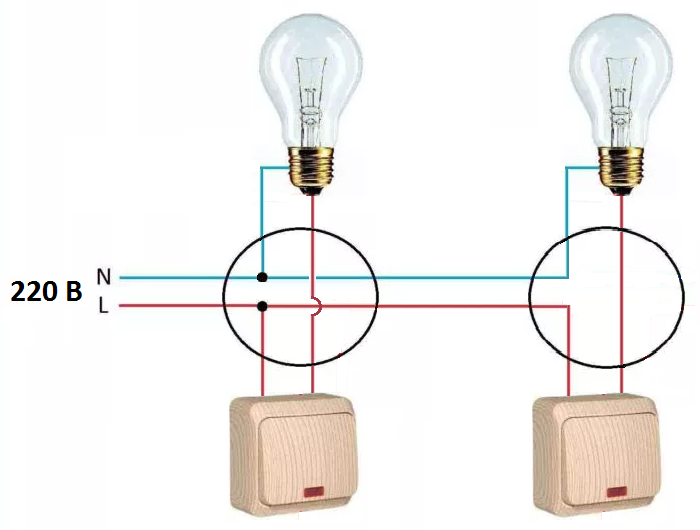

Схема подключения одноклавишного выключателя

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

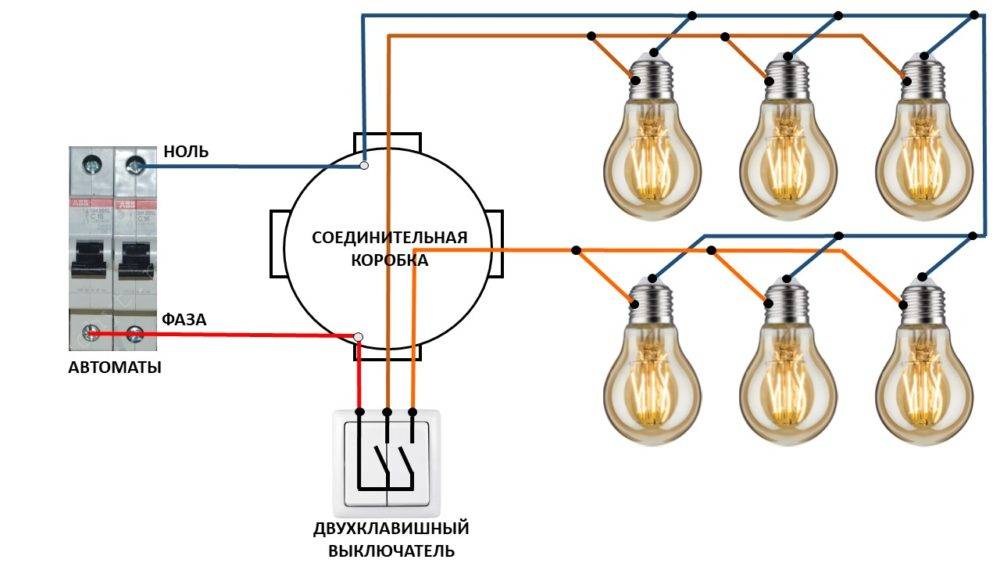

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке; 2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними; 2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Полезные советы

1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Инструменты для подключения выключателя.

Любые электромонтажные работы требуют понимания и знания базовых норм электротехники. Более опытным исполнителям также могут пригодиться приобретённые навыки в этом деле. Однако этих двух факторов мало для того, чтобы установить выключатель. Необходимо иметь в наличии ещё и соответствующий инструмент, ведь голыми руками не поработаешь.

Для выполнения такого типа электромонтажных работ понадобится следующее:

• отвертки с прямым и крестовым жалом;
• кусачки для провода (бокорезы);
• изолента;
• пассатижи (пласканки);
• отвёртка—индикатор (либо тестер-мультиметр).

Помимо основных инструментов в работе пригодятся специальные приспособления для соединения проводов. Для этих целей нужно подготовить:

• колодки, в них провода зажимают винтом;
• соединительные изолирующие зажимы (или пружинные);
• нож для очистки конца провода от изоляции.

В большинстве случаев электромонтёры соединяют провода на так называемую «скрутку» и заматывают её изоляцией.

Если у вас будут под рукой такие инструменты и приспособления, выполнить подключение выключателя с одной клавишей будет достаточно просто и не займёт много времени при должной подготовке.

5 комментариев

Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. Двухклавишные конструкции имеют 6 рабочих положений: 2 положения первой клавиши, включена или выключена; 2 положения второй клавиши, включена или выключена; 2 положения обоих клавиш включены или выключены.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. После останется только установить фурнитуру и можно проверять устройство в работе. Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест.

Две жилы из них идут к осветительным приборам, а остальные четыре — к первому переключателю. Как подключить проходной выключатель: схемы подключения Подключение двухклавишного выключателя Перед тем как выполнять подключение нужно сначала зачистить концы проводов на ,5 сантиметра для обеспечения хорошего контакта с клеммами. Затем присоединяются четыре промежуточных проводника. Это как раз позволяет сделать двухклавишная модель выключателя.

От коробки проведите еще один трехжильный провод к месту расположения люстры. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

К сведению! Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа. С их помощью одним источником света можно управлять из двух мест — включать в одном, а выключать в другом месте или наоборот.

В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. Вот образец схемы подключения двухклавишного выключателя и розетки: Вы видите, что от распределительной коробки отходит пять проводов.

Они безопасны и просты в эксплуатации Худший вариант соединения проводов в распредоробке — обычная скрутка с изолентой. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки светильника : Простая схема подключения Почему нужно коммутировать фазу?
Схема подключения двухклавишного проходного выключателя.

Установка выключателя своими руками

Необходимые материалы и инструменты

Прежде чем соединить две лампочки на двойной выключатель, нужно подобрать все требуемые инструменты и материалы. Купить их можно в любом специализированном магазине по сравнительно небольшой цене. Это даёт возможность выполнять установку выключателя даже людям с небольшими финансовыми возможностями.

Для работы понадобятся такие предметы:

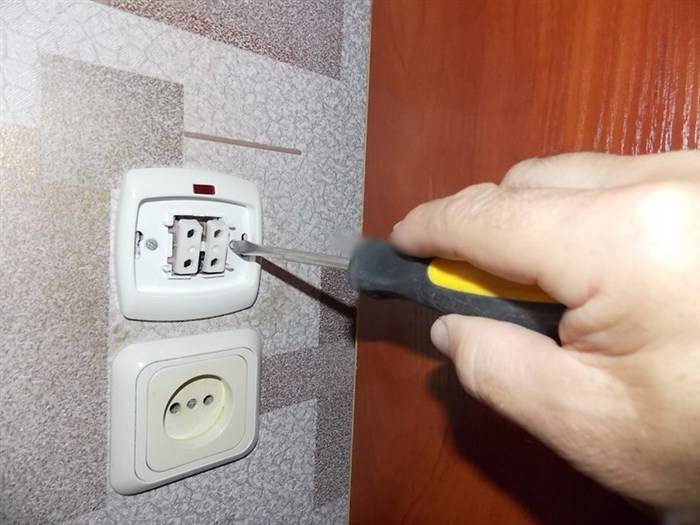

Пошаговое подключение

В большинстве случаев профессиональные электрики советуют устанавливать двойной выключатель со скрытой проводкой. Это позволит не только предотвратить случайный контакт человека с кабелем, но и сохранить привлекательный внешний вид интерьера.

Установка блока

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

• Фаза – это коричневый или белый провод.
• Ноль – это провод синего цвета.
• Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

1. Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
2. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.
