Виды светорегуляторов
Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

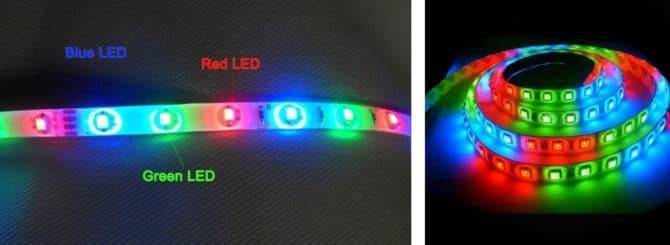

RGB лента, собранная из светодиодов разных цветов
В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.
Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.
Дополнительно диммеры для светодиодных лент различают по:
- методу управления;
- способу монтажа и расположению;
- дополнительным функциям.

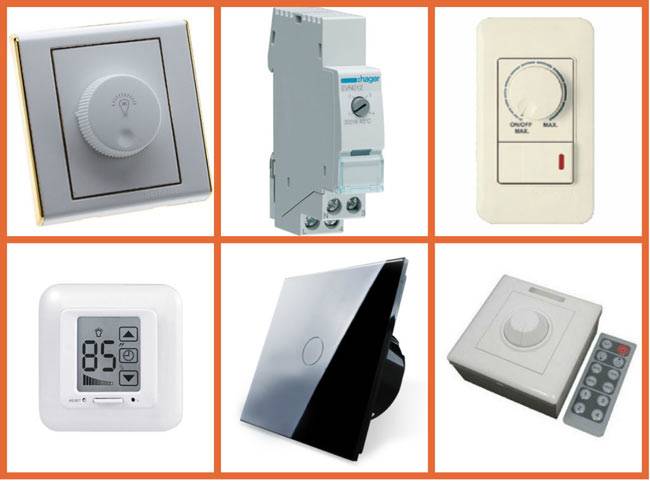

Метод управления
По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:
поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;
Купить
кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;
Настенный и мини-диммеры с управлением механическими кнопками
Купить
сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;
Купить
дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.
Одноцветный и RGB светорегуляторы c пультом ДУ
Способ монтажа и расположения
Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.
Для монтажа на стену
Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.
Для скрытого монтажа около ленты
Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.
Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте
Дополнительные функции
Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.
Наиболее интересные из функций, выполняемых контроллерами:
- Включение по таймеру (имитация присутствия хозяина).
- Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
- Режим светомузыки (используется встроенный микрофон).
- Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
- Входы для подключения внешних датчиков (тревожных, света и пр.).
- Возможность самостоятельного программирования.

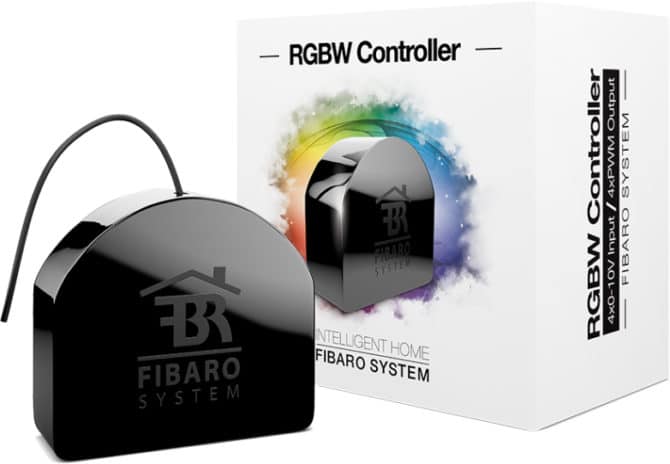

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
Альтернативные устройства на контроллерах и с пультом дистанционного управления
Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.
Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.
Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.
Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.
Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:
- Использующие в работе радиопередатчик;
- Использующие инфракрасное излучение.
Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:
Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.
Основные требования к монтажу
Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:
- Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
- Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
- На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
- Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
- Специальный диммер подбирается к светодиодным лампам.
- Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
- Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.
Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.
При использовании диммеров следует учитывать несколько важных моментов:
Выбирать диммер надо в соответствии с типом используемых ламп. Наименьшее значение мощности светильника с лампой накаливания – 40 Вт
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов; Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования. Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.
То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.
Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.
Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!
Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.
Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:
- Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
- Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
- К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
- Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
- Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
- Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.
Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.
Установка регулятора
Рассмотрим вопрос по этапам действий:
Осторожно снимается включатель или розетка, когда контролер будет встраиваться для отличающегося вида электроприборов – трансформатор, паяльник.
Вынимаются винты, удерживающие накладку и вытягивается выключатель. Надо его разобрать, для этого может потребоваться открутить больше креплений.
Выключатель клавишный подсоединяется за счёт 2-х проводов – фазы от осветительного аппарата и питания.
Для подсоединения местного кабеля надо подобрать отверстие на диммере с названием L-in, а провод идущий на лампу – L-out.
Корпус вставляется на место включателя, затем крутится колёсико мощности, за счёт которого регулируется напряжение.
Когда в дальнейшем понадобится повысить яркость или отремонтировать прибор, то диммер заменяется по такому же методу.
Подобным образом подключается регулятор света к торшерам, led лампочкам, галогенным видам.
Вопрос-ответ:
Как работает диммер
Диммирование осуществляется при использовании «фазовой отсечки», при которой происходит отсечение одной части синусоиды напряжения в сети, и происходит уменьшение действия, питающего напряжение на освещение. Если действие отсечки применимо к началу синусоиды, способ называется «регулирование по переднему фронту», если эта технология используется на конце синусоиды, такой способ называется «диммирование по заднему фронту».
Эти способы используются для диммирования ламп различных типов: «Диммирование по заднему фронту» рекомендуется для ламп с низким напряжением светодиодного или галогенового типа с применением электронных трансформаторов. «Диммирование по переднему фронту» используется для ламп низкого напряжения с использованием трансформаторов электромагнитного типа, а также для компактных люминесцентных и светодиодных ламп 230В. Эти два способа также хорошо подойдут для ламп галогенового типа и ламп накаливания 230В.
Регулировка освещения с нескольких мест проходным светорегулятором
Сенсорный проходной светорегулятор

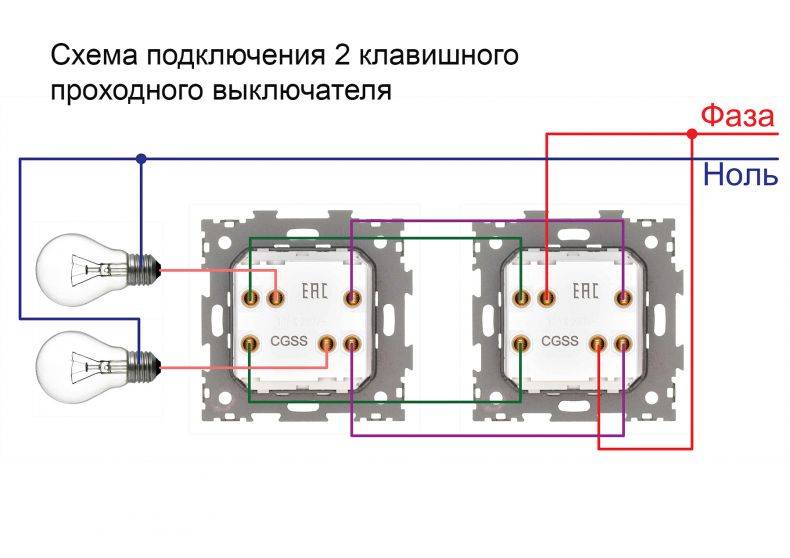

Необходимость в использовании проходных диммеров часто возникает при организации системы освещения в частных домах, а также в крупногабаритных или 4-5-комнатных квартирах. Решить проблему управления освещением из нескольких точек помогут проходные выключатели. Однако регулировать яркость освещения из нескольких мест позволит установка проходного выключателя в точка А и поворотного диммера в точке Б. Это самая простая схема, которая позволяет в одном месте только включить осветительный прибор, а из другого – выполнять регулировку интенсивности светового потока лампы.
Проходной выключатель в комплексе с диммером
Тем не менее существуют современные модели вариаторов, позволяющих выполнять проходное диммирование освещения. Это сенсорные устройства, которые благодаря своей электронной начинке способны синхронизироваться между собой. Чтобы управлять освещением при помощи проходных диммеров требуется подключение к ним «спутников» (порядка 5÷10 шт. в зависимости от типа регулятора).
Диммеры
Зачем он нужен?
Диммер для LED-ламп применяют везде, где нужно отрегулировать яркость освещения. Это устройство позволяет создавать комфортную и уютную обстановку, приспосабливающуюся под потребности и настроение пользователя.
Все светодиодные источники освещения разделяют на две большие группы:
- самостоятельные устройства – лампы;
- LED-ленты.
Сегодня практически любая LED-лампа на 220 В является диммируемой. Это лампы с цоколями Е, MR, G. Их вкручивают в обычный патрон и через регулятор управляют яркостью. Для LED-лент используют устройства с ШИМ (широтно-импульсная модуляция).
Примеры использования диммера:
- уменьшение светового потока в спальне перед сном;
- в дизайнерских интерьерах, где требуется разнообразие световой картины;
- перевод освещения в дежурный режим – для сокращения расхода электроэнергии;
- получение световых эффектов во время концертов и прочих мероприятий, в том числе для домашних торжеств – свет приглушают во время танцев или романтического ужина.
В настоящее время в тренде подсвечивание отдельных зон. В комнате организовывают подсветку, которая регулируется с помощью диммера и освещает определённый предмет или участок – например, картину или большую вазу.
Светодиодный диммер
Для регулировки интегрированных светодиодных ламп с успехом подойдет диммер Bypass FGB-001
или диммер Busch-Dimmer LED
.
Диммеры этого типа подойдут к использованию и с галлогенными и с энергосберегающими лампами для которых обычные механические устройства не подойдут.
Сенсорный диммер позволяет регулировать мощность осветительных приборов в соответствии с собственными запросами и с запоминанием последнего подключения, управление осуществляется при помощи сенсорного устройства и посредством дистанционного управления через инфракрасный порт. В устройстве используется транзисторная технология.
Принцип действия диммера
Диммер представляет собой устройство, которое позволяет регулировать яркость освещения или скорость вращения электродвигателя путем изменения напряжения подачи питания.
Принцип работы диммера основан на использовании технологии фазового управления. Данный метод регулировки основан на изменении длительности импульсов электропитания в течение одной периодической последовательности переменного тока. Когда диммер снижает яркость освещения или скорость вращения электродвигателя, он уменьшает время подачи питания, состоящего из положительных или отрицательных полуволн сетевого напряжения. Таким образом, чем больше длительность импульса питания, тем больше мощность передается в нагрузку, и наоборот.
Для регулировки яркости освещения или скорости вращения электродвигателя диммер использует сигнал управления, который может быть изменен пользователем с помощью ручки, кнопки или другого устройства. Сигнал управления передается в микроконтроллер или другое устройство управления, которое анализирует его и формирует соответствующий сигнал управления для диммера.
Наиболее распространенными типами диммеров для электродвигателей являются фазовый диммер с дроссельным регулятором и тиристорный (SCR) диммер. Фазовый диммер с дроссельным регулятором использует метод изменения угла отсечки полуволн сетевого напряжения, а тиристорный диммер использует тиристоры для управления временем передачи питания. Оба типа диммеров обеспечивают надежную и эффективную регулировку электропитания электродвигателя.
Преимущества и недостатки диммеров
Преимущества
Недостатки
Простота и удобство в использовании
Влияние на стабильность работы электродвигателя
Экономия электроэнергии при снижении мощности
Электромагнитные помехи ишум при работе диммера
Возможность создания разных осветительных эффектов
Ограничение в регулировке с некоторыми типами электродвигателей
5 Меняем выключатель на диммер – инструкция электрика
Если вас интересует простое подключение вариатора, при котором он заменяет ординарный выключатель, то вам лучше действовать по следующей схеме:
- 1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
- 2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
- 3. Разбираем диммер, сняв лицевую панель.
- 4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
- 5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
- 6. Монтируем на место лицевую панель светорегулятора.
Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:
- 1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
- 2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
- 3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
- 4. Заводим провод на выключатель, а после – на диммер.
- 5. От диммера провод подается на лампу.
Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись выключателем у двери.
Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:
- 1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
- 2. Штробим линии от распределителя к лампе и коробкам.
- 3. Прокладываем от распределителя нулевую жилу к лампе.
- 4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
- 5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
- 6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.
Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп

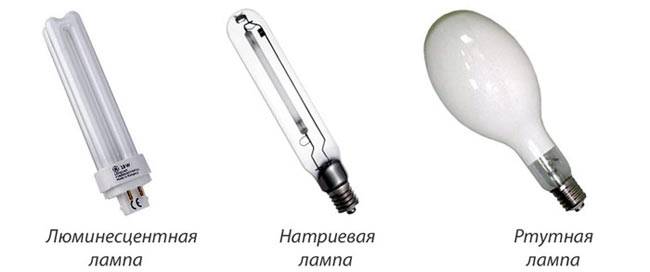

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Подключение диммера: различные схемы и пошаговая инструкция
Перед тем, как приступить к подключению диммера, необходимо ознакомиться с его характеристиками, чтобы быть уверенным, что он совместим с выбранной лампой или светильником. Также следует проверить, что все инструменты, необходимые для работы (отвертки, провода, клеммы и т.д.) находятся под рукой.
Включите безопасное отключение электроэнергии, отключив соответствующий автомат в электрощитке. Это необходимо для безопасности, чтобы не получить электрический удар во время работы.
Откройте панель светильника и вытащите существующий выключатель из розетки. Не забудьте отключить провода от старого выключателя.
Следующим шагом является подключение проводов диммера. В зависимости от модели диммера, он может иметь два, три или четыре провода. Обычно это провода фазы (коричневый или красный), нейтрали (синий) и заземления (зеленый или желто-зеленый).
Провода диммера должны быть соединены с соответствующими проводами светильника. Для этого необходимо использовать соединительные клеммы
Важно правильно соединить провода по цвету: фаза с фазой, нейтраль с нейтралью и заземление с заземлением.
После того, как провода соединены, закройте панель светильника и включите электроэнергию, вернув автомат в рабочее положение. Теперь можно проверить работу диммера, поворачивая его регулятор для изменения яркости света.
Следуя этой пошаговой инструкции, вы сможете успешно подключить диммер в своем доме или офисе. Помните о безопасности и, при необходимости, проконсультируйтесь с электриком, чтобы выполнить подключение правильно и безопасно.
Как подключить диммер
В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).

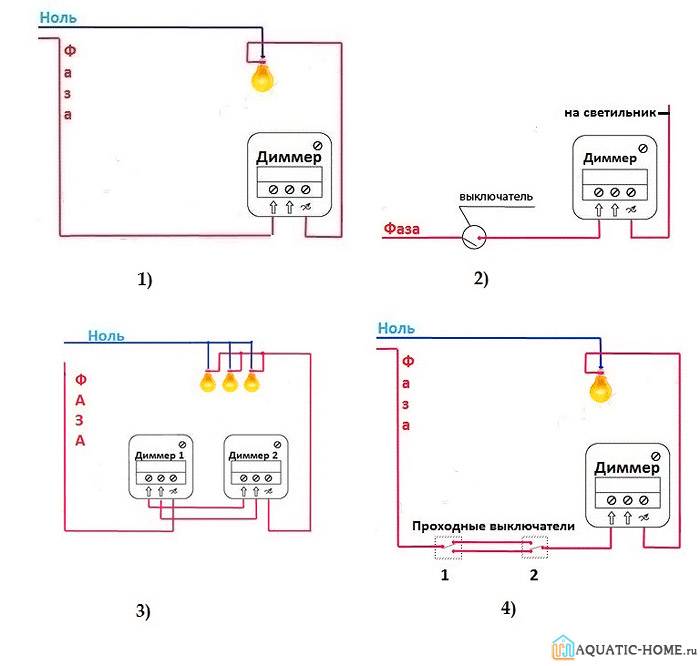

Принципиальная схема подключения диммера
Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.
Принципиальная схема подключения диммера
Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.
Схема с выключателем
Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.
Схема подключения диммера с выключателем
Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.
Схема установки с двумя светорегуляторами
При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.
Схема подключения с двумя диммерами
Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.
Включение диммера с двумя проходными выключателями
Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.

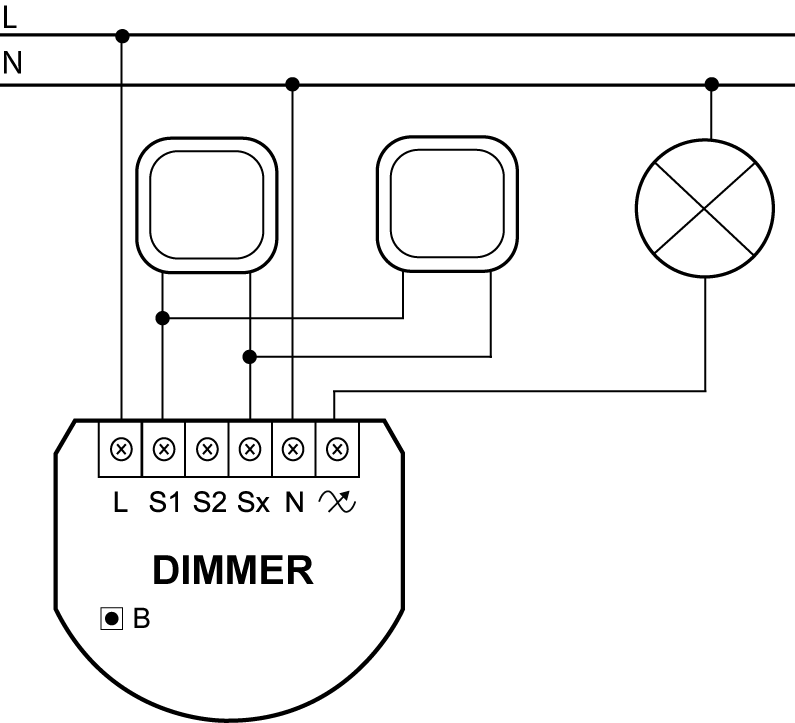

Схема подключения диммера с двумя проходными выключателями
Между проходными выключателями диммер устанавливать нельзя.
Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет
Подключение диммера к светодиодным лентам и лампам
Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.
При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.
В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.
Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.
Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры
Схемы подключения диммера
Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.
В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.
Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором. Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.
Как правильно подключить диммер
А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.
Как вам статья?
Мне нравится1Не нравится
Особенности выбора и эксплуатации
При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт
У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.
| Наменование | Мощность | Максимальный ток | Совместимость | Цена | Производитель |
|---|---|---|---|---|---|
| Volsten V01-11-D11-S Magenta 9008 | 600 Вт | 2 А | Лампы накаливания | 546 руб | Россия/Китай |
| TDM Валдай RL | 600 Вт | 1 А | Лампы накаливания | 308 руб | Россия/Китай |
| MAKEL Mimoza | 1000 Вт/IP 20 | 4 А | Лампы накаливания | 1200 руб | Турция |
| Lezard Мира 701-1010-157 | 1000 Вт/IP20 | 2 А | Лампы накаливания | 770 руб | Турция/Китай |
Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.
Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.
dekormyhome.ru
Диммер своими руками
С диммерами для светодиодной ленты мы более или менее разобрались. Настала пора выяснить, как сделать диммер своими руками, и вообще возможно ли это. Поскольку я не знаю уровня твоей подготовки, остановлюсь на достаточно простой схеме. Она выполнена на доступной элементной базе, но неплохо выполняет функции светорегулятора и войдет в корпус стандартного выключателя.
На транзисторах VT1, VT3 собран классический мультивибратор с изменяемой скважностью, причем правое плечо мультивибратора усилено транзистором VT2, образующим с VT3 двухтактный ключ. Емкости конденсаторов C2 и C3 выбраны такими, чтобы при любой скважности частота генератора составляла 14 кГц
Это исключит мерцание ленты и ее «звон» при низкой яркости. Скважность изменяется при помощи переменного резистора R3.
Мультивибратор нагружен на мощный ключ, выполненный на полевых (MOSFET) транзисторах VT4, VT5, включенных параллельно. Диод VD1 защищает транзисторы от напряжения обратной индукции, которая может возникнуть в питающих СЛ проводах, если они достаточно длинные.
В схеме использованы полевые транзисторы с каналом N-типа. Как быть, если ты нашел похожие с каналом P-типа? Ничего страшного. Саму схему диммера менять не придется, достаточно поменять местами крайние выводы переменного резистора R3 и изменить схему включения VT4, VT5.
Данный прибор обеспечивает регулировку яркости ленты от 10 до 90%, что совсем неплохо для такой простой схемы.
Теперь по деталям. КТ315 и КТ361 – самые распространенные транзисторы у радиолюбителей, и найти их можно почти в любой бытовой аппаратуре отечественного производства 90-х годов. Даже сейчас в магазине «КэТэшки» они стоят пару рублей.
Полевые транзисторы можно выпаять из любой материнской платы неисправного ПК. Если мощность СЛ не превышает 35 Вт, то транзисторы VT4, VT5 могут работать без радиатора. Если мощность будет выше, то радиатор, конечно, понадобится.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.
