Время работы
Этот параметр показывает, через какое время после регистрации движения устройством будет подана команда на отключение света. Большинство моделей датчиков позволяют настроить это время в пределах от 1 секунды до 10 минут. Выбор конкретного значения времени работы зависит от места расположения изделия и его назначения. При размещении такого устройства перед входной дверью дома может быть достаточно несколько секунд его работы, а освещение в кладовке или на автомобильной стоянке должно отключаться только через несколько минут после срабатывания датчика. Настройка этого параметра выполняется при помощи регулятора Time на его корпусе.
Назначение и принцип работы
В первое время после своего появления большинство типов датчиков движения предназначалось в основном для охраны объектов с ограниченным доступом. Однако сегодня они широко применяются в быту, выполняя такие важные функции как:
- включение освещения в контролируемой зоне и на отдельных площадках;
- запуск приточной и вытяжной вентиляции в санузлах, на кухнях и в ванных комнатах;
- автоматическое открывание и закрывание ворот гаражей или садовых калиток;
- обеспечение срабатывания элементов известной системы «умный дом»;
- включение домашней звуковой сигнализации типа «Серена» (с целью отпугнуть злоумышленников).
Все автоматические системы с датчиками освещения, срабатывающими от перемещения объекта, содержат в своем составе три функциональных блока. Это:
- сам осветитель (лампа или люстра);
- сенсорный элемент, реагирующий на движение;
- электронный управляющий модуль (контроллер).
Основная задача сенсора – отслеживать обстановку на контролируемом объекте и выдавать сигнал об обнаружении передвижения в зоне чувствительности. После этого он поступает на электронный модуль (контроллер). Это элемент системы обеспечивает срабатывания светильника с учетом заложенной в него программы. Такой подход предусматривает не только включение или выключение осветительного прибора, но и позволяет выставлять требуемую задержку реакции устройства и другие параметры.
Принцип работы датчиков движения простейшего типа (без контроллера) основан на том, что они мгновенно реагируют на произвольные перемещения в зоне чувствительности. В результате срабатывания сигнал поступает на исполнительное устройство. В качестве такового может использоваться любой прибор, обеспечивающий требуемую функциональность.
Схемы подключения
Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.
Подключение одного прибора в цепь

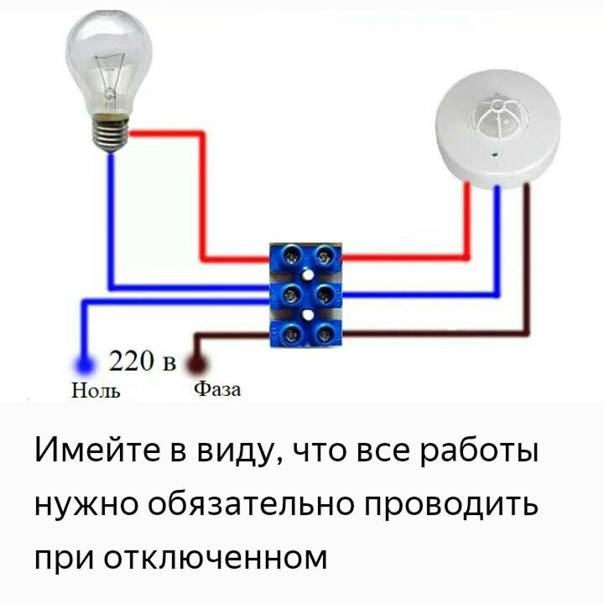

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.
Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).
- Отключить питание и проверить отсутствие напряжения.
- Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
- Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
- Подать питание и проверить работоспособность датчика.

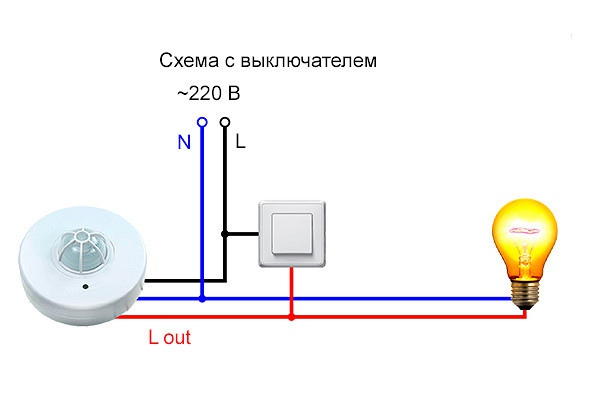

Подключение через выключатель
Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.
Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.
- Отключить сеть и проверить отсутствие напряжения.
- Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
- Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
- Подать питание и проверить работоспособность.
Подключение нескольких приборов в цепь
Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.
- Отключить питание и проверить отсутствие напряжения.
- Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
- Включить питание и проверить работу всех устройств.
Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Пошаговая инструкция подключения датчика движения
Технология установки является стандартной процедурой. Независимо от марки прибора и его производителя, порядок подключения остаётся неизменным.
Последовательность выполнения работ следующая:
Отключение электрического тока в сети питания. Сделать это необходимо во избежание короткого замыкания во время монтажа, и обеспечения безопасности. Если распределительный щит оборудован предохранительными пробками, их выворачивают, если установлены автоматические выключатели — тумблер переводится в положение «выкл.» После этого нужно убедиться в том, что напряжение действительно отсутствует. Это можно сделать при помощи пробника уже непосредственно в том месте, где будет производиться монтаж датчика.
Демонтаж крышки датчика. Выворачиванием винтов (против часовой стрелки) отсоединяется защитная часть. Под ней находятся выводы проводов, которые нужно подсоединить. Как правило, это происходит посредством колодки клеммника, состоящей из 3 гнёзд. В них нужно последовательно разместить все три провода, выходящие из датчика. Обычно проводники различаются по цвету и буквенной маркировке: L — фазный, N — нулевой, LS — проводник управления подачи напряжения на лампу.
Подготовка отверстия для вывода проводов. Эта процедура осуществляется несколькими способами. Их можно вывести через готовый канал, или сделать дополнительное отверстие в крышке. Производителями обычно предполагаются различные варианты, поэтому на задней панели есть перфорированные зоны, которые при помощи ножа легко превратить в аккуратную дырку, достаточную для вывода проводов.
Закрепление крышки корпуса датчика на стене. В предполагаемом месте расположения датчика должны быть выведенными питающие кабеля. При скрытой проводке они прокладываются в штробе от распределительной коробки, при наружной — в кабель-канале. В зависимости от материала стены, крепление задней стенки датчика может осуществляться шурупами или дюбель-гвоздями
При этом важно избежать попадания крепежа в подходящий кабель, находящийся внутри стены.
Все три провода нужно подготовить заранее перед монтажом датчика. Длина их должна составлять 5–6 см, изоляция на окончаниях удалена на 4–5 мм.
Подключение датчика движения
В гнёзда клеммника вставляются провода из внешней сети в соответствии с их полюсами и маркировкой: фазовый к фазе датчика, ноль к нолю, а управляющий проводник соединяется с выводом на лампу, согласно схеме.
Фиксация и окончательная сборка прибора. Все провода аккуратно упаковываются внутрь, и к крышке крепится корпус датчика. Подключение и установка завершены. Корпус необходимо установить без перекосов, так, чтобы все линии соединения с крышкой не имели зазоров и щелей.
Настройка датчика. После проверки исправности работы устройства, можно регулировать его чувствительность, и настраивать время размыкания цепи. Для этого на внешней стороне корпуса расположены 3 (иногда 2) регулятора. Обычно инструкция по их применению прилагается в техническом паспорте изделия.
Установка и настройка датчиков движения
Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.
Возможные схемы подключения датчика движения
Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.
Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:
Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.
Схема подключения датчика движения
- Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
- Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
- К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения. К выводу PE подключаем наш заземляющий проводник.
- Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
- При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
- Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
- Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.
На фото приведена схема подключения двух датчиков движения
- Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
- Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.
Настройка датчиков движения
Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:
- Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
- Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.
Регулировка датчиков движения
Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.
Оптимальное размещение и корректировка работы датчиков движения
Схема подключения неподвижного устройства предусматривает наличие специального шарнира, позволяющего оптимально отрегулировать угол обзора и площади захвата сканирующего элемента. Потому располагать подобные устройства рекомендуется на стенах или потолках помещений.
Потолочные приборы исследуют зоны в виде конуса, напоминая многолучевой барьер, полностью охватывающий все стены небольших помещений. Однако для работы «умного» освещения вне дома рациональнее использовать настенные устройства, спектр захвата у которых гораздо шире. Их подключают на открытом пространстве, размещая на высоте не менее двух метров, соединяя с осветительными приборами, например фонарями, в углах или над дверной системой, чтобы установить основной источник повыше.
Кроме того, при наличии в доме домашних животных лучше монтировать датчики движения таким образом, чтобы питомцы не попадали в радиус их срабатывания, то есть повыше от пола. Помимо способов установки, данную проблему может решить прибор, оснащенный регулировкой уровня чувствительности, и, несмотря на то что подобные модели не являются бюджетным вариантом данного оборудования, они позволяют выбрать объекты, на которые будет реагировать датчик. Впрочем, такой прибор потребует неоднократной настройки.
Исправная работа датчиков движения, независимо от их возможностей и конструкционных особенностей, не исключает сезонную перенастройку оборудования из-за смены температуры воздуха и повторного подключения устройства.
Проверка правильности подключения
Работоспособность приборов лучше проверять до монтажа путем подключения по временной схеме. В первую очередь это относится к простым моделям без органов регулировки. Если после монтажа они не срабатывают должным образом, скорее всего, установка выполнена неверно. Исправность более сложных образцов тоже проверяется временной схемы подключения и приведением в максимальное положение регулятора порога освещенности, таймер при этом устанавливается в минимальную позицию.
Для прибора с индикаторным светодиодом не нужно подключать нагрузку, включение его в случае движения сенсором говорит, что прибор работает. Если коммутатор – это электромагнитное реле, об исправности скажет его пощелкивание. После монтажных работ датчик регулируется.
Назначение датчика движения — включение освещения
Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.
Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.
И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.
Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.
Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию
Выбор места для установки
Область установки датчика имеет большое значение для его правильной работы. У каждого прибора есть свои определённые технические характеристики, в соответствии с которыми выбирается место его размещения.
Регулировка освещения на лестнице при помощи датчика движения очень проста
Например, микроволновые датчики не рекомендуется устанавливать в жилых помещениях, так как СВЧ-излучение негативно влияет на здоровье человека. Ультразвуковые приборы безвредны, но если в доме есть животные, то устройство будет выступать для них раздражителем, вызывающим тревогу и беспокойство. Инфракрасные линзы слабо различают источники теплового излучения, не дифференцируют входящий сигнал, и поэтому могут срабатывать как на появление человека, так и на струю тёплого ветра из открытой двери.
Датчик движения включает свет при приближении к дверям
Монтаж сенсоров, управляющих наружным освещением (или другими процессами) сопряжён с повышенными требованиями устойчивости к климатическим условиям. Повышенная влажность, мороз и жара — всё это может отрицательно влиять на исправность датчика
Поэтому при выборе прибора следует обращать внимание на IP-показатель, который характеризует степень защищённости от пыли и влаги
Градация проводится по шестибалльной системе: первая цифра показывает уровень защищённости от пыли, вторая — от проникновения влаги. Например, индекс IP 20 рекомендован для жилых помещений, для наружной установки больше применим датчик с индексом IP 56.
