Как правильно подключить бра с выключателем шнурком

Подключение посредством колодок

Провода, подключаемые через электрические колодки, будут образовывать максимально плотный контакт. Следовательно, перегрев места соединения становится невозможным в принципе.

Коричневая жила от провода соединяется с чёрный от включателя-шнурка, второй конец от выключателя соединяется с коричневым проводом от бра.

На этом электрическая часть подключения завершается. Нередко бра подключают к электросети не через общую электропроводку, а через розетку. Это очень удобно. Во-первых, бра эксплуатируется изредка, а не постоянно.

Во-вторых, такой осветительный прибор всегда можно полностью вывести из цепи питания, если Вы, к примеру, надолго уезжаете из дома.

В видео домашний мастер продемонстрировал принцип подключения бра к электросети:

Бра— это распространённый вид настенного светильника, который используют для локального освещения и чаще всего устанавливают над спальным местом. Он удобен, потому что даёт «мягкий» свет, и его направление обычно можно менять. С помощью такого светильника можно, например, читать и не мешать отдыхающему рядом человеку.

Перед теми, кто приобрёл такой настенный светильник, но не хочет обращаться к специалистам за монтажом, встаёт вопрос — как правильно подключить бра.

Способ установки зависит от вида устройства. Мы предлагаем Вам пошаговую инструкцию для любого из этих типов, плюс более подробное описание отдельных разновидностей.

Настенные светильники со шнурком

У современных осветительных приборов имеется различный тип включения: с помощью клавиши, с помощью кнопки, шнурка или цепочки. Настенные бра являются отличным дополнением отделки интерьера, но здесь нельзя забывать о еще одном преимуществе — функциональном назначении — освещении определенных зон помещения.

Настенные бра отлично подходят для установки в спальне, холле, в ванной комнате. Довольно часто с помощью них освещают длинные коридоры или определенные зоны хозяйственных помещений. Очень удобно использовать бра для чтения или рукоделия, поэтому часто их устанавливают над кроватью или над креслом.

Освещение от настенных светильников любят использовать дизайнеры для воплощения своих идей, чтобы подчеркнуть определенные элементы интерьера и замаскировать выступающие детали. На сегодняшний день ассортимент таких светильников огромен, поэтому есть возможность выбрать различные формы плафонов, цветовые решения, а также разные выполнения светового потока.

Выбор местоположения


Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Как сделать выключатель для бра: варианты

В настоящее время, достаточно часто встречаются осветительные приборы, которые великолепны в плане дизайнерского исполнения, но совершенно не продуманы с технологической точки зрения. Многие из них, оснащены только несколькими проводами и не имеют никаких устройств для управления светильником.

Для того чтобы управлять осветительным прибором, необходим сделать выключатель, который позволит не только включать и выключать устройство, но и управлять интенсивностью освещения.

Варианты выключателей:

  • Провод с вилкой;
  • Сонетка;
  • Клавишный выключатель.

Достаточно часто, после завершения ремонтных работ в доме, докупаются осветительные приборы и устройства. И чтобы не занимать переделками, можно подключить светильники при помощи шнура с вилкой. Важным условием для этого, является наличие розетки.

Подключение можно осуществить двумя способами. Использовать только вилку и провод, а управление осветительным прибором осуществлять, используя вилку. Но так как это не совсем удобно, рекомендуется приобрести провод с вилкой в схему которых встроен выключатель.

Для придания эстетичности, можно использовать сонетку или обычный веревочный выключатель. Но для его монтажа, необходимо продумать способ монтажа данного устройства к осветительному прибору.

Если есть возможность произвести установку выключателя согласно типу проводки, то в этом случае, лучшим вариантом будет подключить осветительный прибор через клавишный выключатель или диммер. Диммер позволит управлять интенсивностью светового потока.

Комментарии:

Vector

Статья хорошая, но не указана одна деталь. Настенный светильник необходимо крепить на минимальной высоте, удобной для его использования. Если он устанавливается возле кресла и предназначен для удобства чтения на нем, то устанавливать его нужно на 5-10 см выше уровня головы сидящего. Если над кроватью, то 50-70 см над головой

Semen

Светильник возле кресла неплохо работает в паре с датчиком движения. У меня батя любит поспать в кресле, и когда засыпает — лампочка выключается.

Захар

Настенный светильник возле кресла — неудобное и неоправданное решение, как по мне. А что, если вы решите переставить кресло в другое место? Не лучше ли использовать торшер в таком случае

Kilovatt

Захар, тогда и над кроватью не стоит использовать стационарный светильник. А вдруг вы решите переставить кровать? Кухню? Перенести ванну в другую комнату? Не все люди переносят мебель, некоторые оставляют стоять ее на своих местах

Порядок установки

Теперь разберемся, как установить светильник бра с переключателем в виде веревочки. Выполняя эту работу, руководствуйтесь приведенной пошаговой инструкцией:

  • Обесточиваем помещение, выключив рубильник или вывернув пробки.
  • Убеждаемся, что на проводах, которые будут подключены к бра, отсутствует напряжение. С этой целью проверяем индикаторной отверткой контакты поочередно.
  • Прикладываем заднюю крышку настенного светильника к месту монтажа.
  • Делаем простым карандашом метки для отверстий, в которые будут вмонтированы крепежные элементы. При этом крышку нужно держать ровно, иначе отверстия в стене не будут совпадать с местами для крепления на приборе.
  • С помощью дрели проделываем отверстия в отмеченных местах.
  • Дюбель-гвоздями фиксируем крышку бра к стене.
  • Острым ножом снимаем изоляцию с концов вводных контактов (приблизительно на 5 мм).
  • Соединяем жилы домашней электропроводки и светильника по схеме подключения.

  • Присоединяем корпус к крышке и фиксируем болтами, входящими в комплект поставки прибора.
  • Крепим болтами абажур (делать это удобнее со стремянки).
  • Вкручиваем в светильник лампу (обычную, люминесцентную или светодиодную).
  • Слегка пошатываем бра для проверки качества монтажа. Хорошо зафиксированный прибор должен устойчиво держаться на месте.
  • Включаем рубильник для подачи электричества в квартиру.
  • Выключателем-веревкой включаем бра и проверяем качество его работы. При правильном монтаже лампа не должна мигать, а места соединения проводов не должны искрить.

Наглядно установка и подключение светильника бра на видео:

На этом процесс установки настенного светильника можно считать завершенным. Надеемся, что наш рассказ был достаточно подробным, и после знакомства с ним у вас не осталось вопросов, как правильно подключить бра с выключателем шнурком.

Разметка места и подготовка к монтажу

До начала работы необходимо подвести провод. Это делают во время ремонта, так как приходится штробить стену, закладывать кабель, после шпаклевать и выравнивать поверхность. В крайнем случае можно проложить провод поверху, используя кабель-канал, но это выглядит не очень аккуратно и может мешать при креплении конструкции. Что касается подготовки места, стоит соблюдать простую инструкцию:


Разметка положения крепежа для бра.

  1. Распаковать светильник, найти крепежный элемент. Чаще всего это пластина с двумя отверстиями, через которые вставляются саморезы или другой крепеж. Фиксация бра происходит за счет двух выступов или винтов, которые продеваются в крепежную площадку на основании и прижимаются гайками. Могут быть и другие варианты, но они встречаются редко. Также стоит уточнить, как должен располагаться кронштейн – вертикально или горизонтально (чаще второй вариант).
  2. Выбрать высоту расположения, приложить конструкцию, чтобы убедиться, что плафон стоит где надо, не смещен вверх или вниз относительно крепежной площадки. При необходимости вносятся поправки, на этом этапе их сделать несложно.
  3. С помощью уровня провести четкую горизонтальную или вертикальную линию, которая будет ориентиром. Установка бра на глаз – не лучшее решение, так как потом исправить положение не получится. Не рисовать слишком длинную черту, чтобы после крепления она не виднелась по сторонам.
  4. Затем приставить пластину так, чтобы отверстия совместились по линии. Сделать метки любым подручным предметом. Следить за тем, чтобы провод был примерно посередине.
  5. На перфоратор устанавливается бур или сверло по бетону, которое по диаметру соответствует выбранным дюбелям. Работать инструментом аккуратно, постоянно следить, чтобы сверло входило горизонтально. При сверлении аккуратно стягивать пыль трубой пылесоса, тогда ее почти не будет.
  6. Проверить глубину отверстий и убедиться, что она немного больше, чем длина дюбеля. Если нужно, углубить еще.


В гипсокартон дюбеля дрива закручиваются отверткой.

К сведению! Чтобы точно знать, на какую глубину сверлить и не заходить очень глубоко, можно наклеить кусок малярной ленты на бур в качестве ориентира.

На чем сосредоточить внимание потребителю?

Наряду с тем, как подключить настенный светильник, пользователей нередко волнует проблема выбора бра среди множества модификаций и дизайнов, предлагаемых производителями. К примеру, сильно разнятся типы лампочек, использующихся в электроприборе. В частности, это могут быть стандартные лампы с нитью накаливания, наполненные газом “галогенки” разнообразных конструктивных решений, энергосберегающие люминесцентные и лампы на светодиодах.

Некоторые бра могут быть существенно ограничены в плане нагрева, поскольку изготавливаются из легкоплавких или разрушающихся под воздействием высоких температур материалов. Если некорректно подобрать мощность лампочки, то отдельные декоративные элементы светильника деформируются или расплавляются, испортив тем самым его внешний вид. Таким образом, не стоит пренебрегать рекомендуемым номиналом и вкручивать в патрон лампочку более высокой мощности, чем того требует производитель.

Важно учесть при выборе бра:

  • величину питающего напряжения;
  • мощность светового потока;
  • способ управления светильником;
  • типы и мощность ламп, которые допустимы к использованию.

Если предполагается установка настенного светильника в ванной или помещении с бассейном (т.е. там, где всегда повышенная влажность), то следует отдать предпочтение герметичным моделям с соответствующими выключателями и специальной защитой.

Монтаж бра – как установить настенный светильник своими руками

Бра – это светильник, прикрепленный к стене, который активно используется как внутри помещения, так и снаружи, например, для освещения входа. В отличие от обычного светильника, бра, как правило, может поставляться с выключателем и неразборной вилкой для подключения в розетку или подключение осуществляется напрямую к сети 220 В через обычный выключатель.

Преимущества подсветки

Использование бра имеет множество преимуществ, что обуславливает популярность такого вида светильника:

  • монтаж бра на стену в небольшом помещении с низкими потоками позволяет сэкономить место;
  • бра, свет которого падает на определенный участок стены, может служить для акцента внимания на предметах оформления;
  • бра позволяет создать романтическую обстановку с приглушенным светом.

Подключение бра своими руками: высота установки

Если вы решили самостоятельно монтировать данный вид светильника, для начала необходимо определить, на какой высоте вешать бра. Здесь все зависит от назначения светильника: чтение, акцент на предметах интерьера, основное освещение для коридора и другие критерии.

Если вы решили повесить бра над кроватью, то его желательно разместить на высоте 1,5 метров от уровня пола, так, чтобы вам не нужно было вставать с кровати, чтобы дотянуться до него.

Для освещения коридора бра вешают на высоте около 2х метров, поскольку в узком проходе светильник легко можно задеть, проходя мимо. Кроме того, в коридоре желательно вешать бра, размеры которого достаточно малы, а форма – обтекаема. Это позволит значительно снизить риск механического повреждения светильника.

Также очень часто бра устанавливают над дверью в прихожей или над зеркалом. В таком случае высота, к которой монтируют светильники, зависит от размеров входа или зеркала.

Как повесить бра: практические рекомендации

Для монтажа бра вам понадобится: светильник, крепежная планка, саморезы, дюпеля и клеммы. Место для монтажа бра необходимо продумать еще в процессе ремонта, поскольку к месту их установки необходимо будет подвести питающий. Если у вас нет возможности проложить кабель до нужного места, вопрос о том, как подсоединить бра все же решаем – необходимо выбирать бра с вилкой и выключателем, либо своими силами выполнить такой удлинитель.

Далее необходимо установить крепежную планку, зафиксировав ее на нужном уровне при помощи дюбелей и саморезов.

Затем нужно присоединить к проводам на патроны настенного светильника двухболтовые клеммы, зачистить концы питающих проводов на 0,5 см. После этого подключаем бра к питающим проводам, а так же соединяем корпус светильника с заземляющим проводом.

Как подключить выключатель к бра

Схема подключения бра к выключателю достаточно проста и зависит от типа выключателя – одноклавишные, двухклавишные или проходные. Если вам необходима самая простая установка бра, схема для одноклавишного выключателя показана на схеме. Работа данного выключателя основана на простом разрывании и замыкании цепи

Для электробезопасности вашего помещения важно помнить, что на разрыв к выключателю должен подходить фазный провод. подавался только ноль

Для подключения вам понадобится простой одноклавишный выключатель и кабель ВВГ 2х1,5.

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

  1. дрель и сверла (с учетом материала стен);
  2. дюбеля и шурупы;
  3. отвертки разного размера;
  4. индикаторная отвертка (индикатор фазы);
  5. плоскогубцы и нож (для зачистки проводов);
  6. уровень;
  7. карандаш;
  8. лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены – ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

Как подключить бра с выключателем шнурком, цепочкой — 3 простые схемы.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

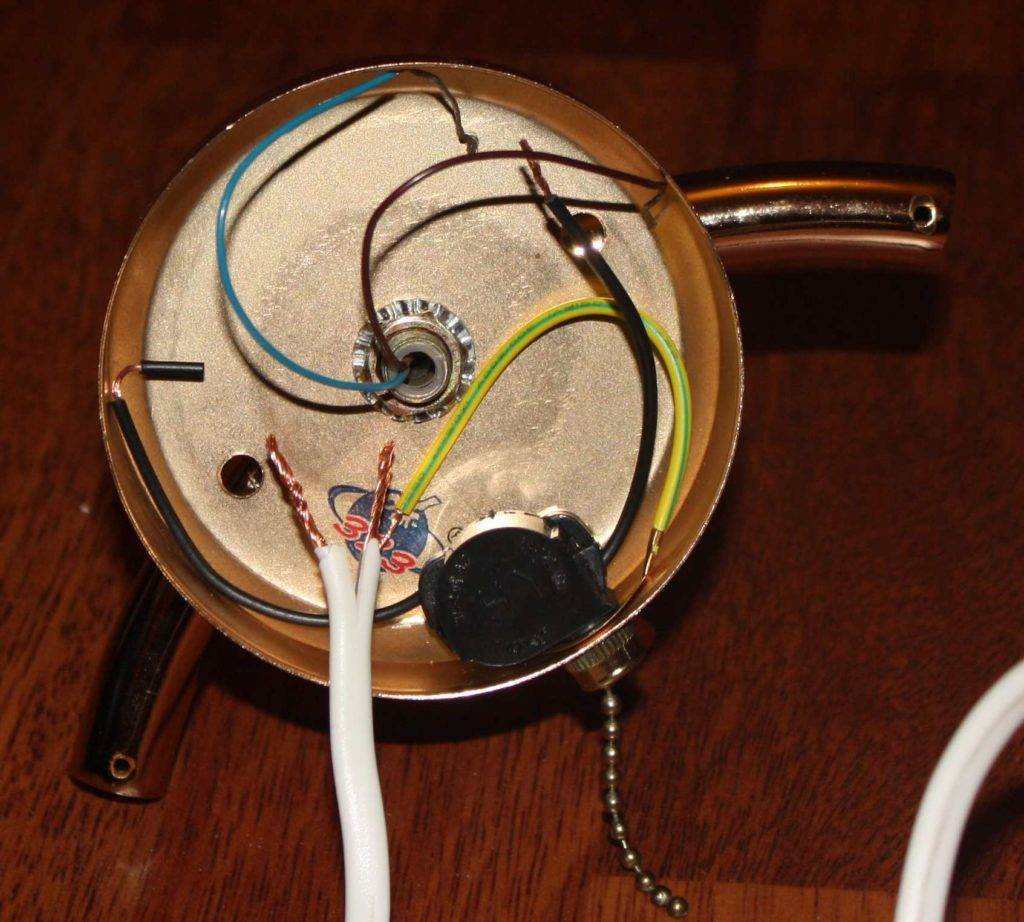

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Подготовка

В первую очередь нужно подготовиться к проведению работ и учесть факторы, которые влияют на надежность монтажа и качество освещения. Следует понимать, что настенные модели чаще выступают в качестве дополнительного источника света и позволяют выделить отдельную зону или создать комфортные условия для чтения, рукоделия и т.д. Также бра можно использовать для освещения рабочей зоны или обеденного стола на кухне, в качестве подсветки гардеробной зоны и т.д

Важно учесть целый ряд параметров:

Иногда нужно установить не один, а два или более светильников.

  1. Цели использования. Характеристики подбираются в зависимости от того, для чего будет применяться светильник. Следует тщательно подбирать мощность, чтобы света было достаточно. Если нужно выделить часть интерьера или направить световой поток в определенное место, лучше выбрать регулируемую модель, в которой плафон можно повернуть и отрегулировать идеально точно.
  2. Высота расположения. Стандартный диапазон – от 100 до 150 см, так как чаще всего настенный светильник освещает зону отдыха или расположен над кроватью. Но в прихожих и на лоджиях бра лучше располагать повыше, чтобы не создавать помех при передвижении. Еще один важный момент – человек должен дотягиваться до выключателя, не вставая с места.
  3. Оформление интерьера. Подбирать модель светильника надо под окружающую обстановку, чтобы он сочетался как по цвету, так и по стилю. Подумать, подходит ли выбранное место с точки зрения оформления, не будет ли светильник смотреться чужеродно.
  4. Тип выключателя. Чаще всего используют модели с веревочкой или клавишным переключателем. Функциональность от этого не зависит, исходите из удобства и собственных пожеланий. Еще одно решение – светильники с вилкой, которые включаются в розетку. Из-за висящего шнура внешний вид не самый лучший, вешать стоит только там, где бра используется редко.
  5. Место установки. Учитывайте прочность стены, так как надо закрепить оборудование, а также предварительно подвести провода, чтобы потом не портить поверхность. В зависимости от основания подбирают крепеж, вариантов много, несложно подобрать подходящее решение для любого материала.
  6. Тип лампочек. Не стоит использовать традиционные лампы накаливания, они сильно нагреваются, потребляют много энергии и дают тусклый свет. Галогенные и люминесцентные варианты на порядок лучше. Но оптимальным станет светодиодное оборудование, его ресурс в разы больше, чем у аналогов, качество света высокое, а расход электроэнергии самый низкий.
  7. Внешние условия. Если в помещении влажность и температура меняются (ванная, лоджия, кухня), стоит повесить модель с повышенной защитой от неблагоприятных условий. Указание об этом есть на упаковке или в руководстве по монтажу и эксплуатации. Светильники с защитой от брызг влаги маркируются IP44.

В ванной бра должны быть стойкими к попаданию брызг воды.

К сведению! Если светильник расположен там, где его неудобно включать и выключать, лучше купить модель с пультом. Тогда управлять можно из любой точки в комнате.

Разновидности настенных осветительных устройств

Прежде чем разбираться и выяснять, как подключается светильник, бра, имеющий выключатель в виде шнурка, рекомендуем получить общие сведения о всех существующих моделях. Возможно пользователь выберет другой вариант включения, более подходящий для определенной ситуации с учетом особенностей интерьера помещения и личных предпочтений. Итак, существуют следующие виды настенных светильников:

  • Образец, включение которого происходит при помощи шнурка.
  • Светильник, имеющий встроенный в соединительный (питающий) провод выключатель. Данный вариант является альтернативным предыдущему. Различие заключается лишь в том, что здесь питание подается и прекращается путем изменения положения клавиши переключателя вместо дергания веревки. Некоторым собственникам данный способ кажется более удобным.
  • Бра, подключаемые путем соединения вилки и розетки. Наиболее простой, примитивный и, честно говоря, не очень удобный способ. Вед придется каждый раз выдергивать вилку, отключая питание из сети. Да и включение не будет удобным, особенно, если происходит в полной темноте.

Как сделать выключатель для бра

Млин. вот как это называется. Вчера повесили бра на кухню, а мастер и говорит: а у неё НЕТ выключателя,я не видела когда покупала что выключателя нет на самой бра (через инет заказывала), а то можно было заранее на стену выключатель запланировать. Проводка у нас внутренняя подведена на “клавишу” розеток кухонных в щитке. Пока нет мебели и техники, вырубила розетки, но когда я их включу, бра, типо будет гореть постоянно (ну, если только лампочки немного открутить). Проводок с выключателем не купить , т.к. проводка внутренняя. Как выйти из этого положения и какой вид выключателя проще и лучше “присобачить” на сам светильник (естессно придётся его “раздолбать” ), электрик уже ушёл, теперь придётся самой лазить искать выключатель и опять электрика звать.

Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы

Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.
