Как правильно подключить бойлер

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый — простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй — более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Установка и подключение проточного водонагревателя к водопроводу и электросети

>Как установить водонагреватель проточный электрический — видео

Виды водонагревателей

Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:

Проточные водонагреватели

Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.

• Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
• Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.

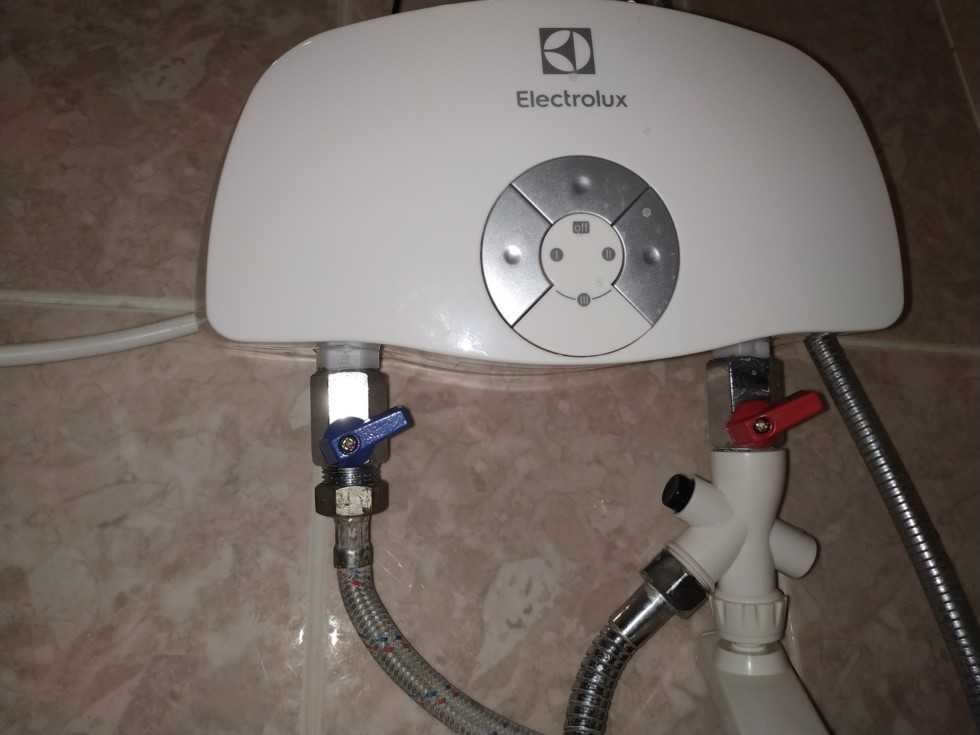

Проточный водонагреватель

Накопительные водонагреватели

Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.

• Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
• Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.

Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:

• Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
• Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
• Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.

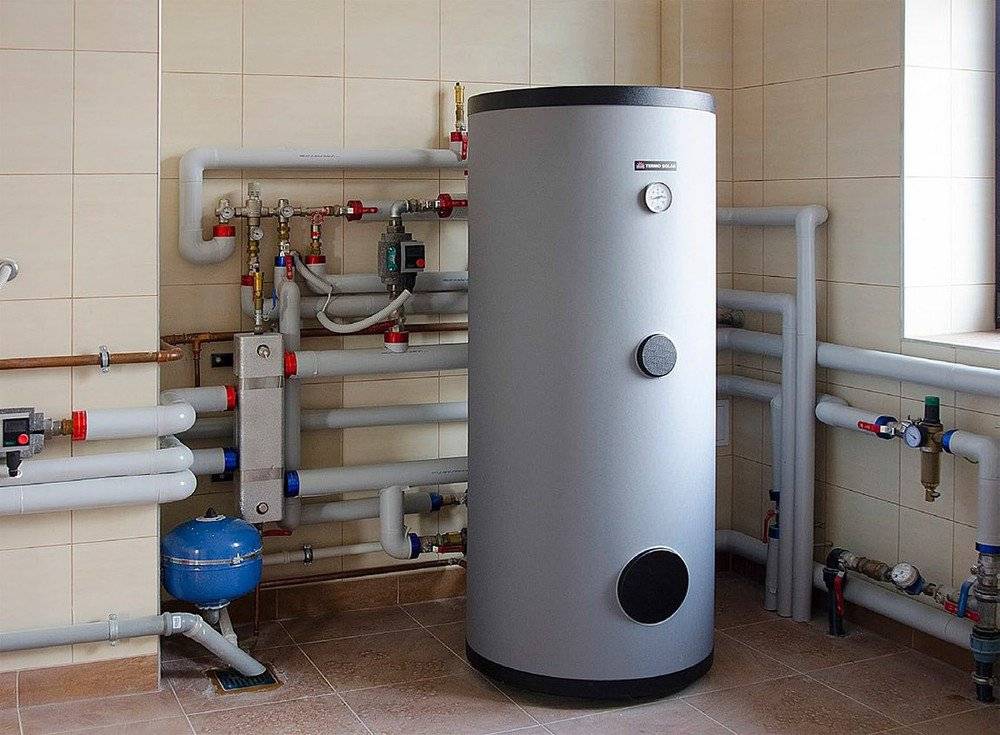

Накопительный водонагреватель

Инструменты и материалы для монтажа

Монтажные работы состоят из трех этапов:

• крепление проточного электроприбора на стену или раковину;
• подключение к водопроводу;
• подсоединение к электрической сети.

Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:

• Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
• Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм2, УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
• Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.

Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.

Общая схема подключения к водопроводу

При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.

Подача холодной воды сверху вниз

Подача холодной воды сверху вниз.

При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.

Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.

Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.

Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.

Выпуск горячей воды сверху вниз

При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.

Подача горячей воды сверху вниз.

Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.

Правила установки проточного водонагревателя

Температура воды в проточном водонагревателе повышается, когда она касается нагревательных элементов при прохождении внутри корпуса. Для регулировки степени нагрева есть клавиши управления на лицевой части.

Для правильного монтажа и подсоединения нужно знать строение прибора:

• нагревательный ТЭН;
• выключатель простой или ступенчатый для выбора мощности;
• клеммная колодка для электрической части;
• роторный компрессор (не всегда);
• кран подводки ХВС;
• патрубок вывода нагретой жидкости;
• монтажные отверстия для навески на стену.

Ваш водонагреватель будет обслуживать весь дом/квартиру?

Да, все точки водоразбора
22.22%

Только на ванную
44.44%

Только на кухню
33.33%

Проголосовало: 9

Проточный водонагреватель обязательно подключают через УЗО

Обращают внимание на правила монтажа:

• Наличие в локальной сети УЗО. Если мощность более 3 кВт, сила тока достигает 13 А (при вольтаже 220 В).
• Наличие заземления. Вода — проводник электричества, поэтому неисправный прибор может вызвать токовое поражение человека, если напряжение не пойдет по заземляющей линии.
• Цельный провод. Нельзя применять скрутки из нескольких кусков для отдельной линии от распределительного щитка.
• Прочная стена. Если прибор размещают на перегородках из гипсокартона или другого листового покрытия, каркас усиливают. Предупреждают случайный крен корпуса, чтобы внутри не скапливался воздух (пробка).
• Достаточный напор в сети ХВС. Проходящая вода должна постоянно заполнять внутренне пространство, чтобы нагревательный элемент не сгорел. Если в сети малый напор, не ставят граничную температуру нагрева, т. к. аппарат не включится совсем из-за внутренней блокировки.

Выбор места монтажа

При определении установочного места учитывают, что прибор располагают как можно ближе к смесителю. Фильтры ставят на общую линию после ввода в квартиру или предусматривают непосредственно перед проточником.

Особенности выбора места установки:

• В ванной комнате или совмещенном санузле прибор располагают так, чтобы на его корпус не попадали брызги от лейки или смесителя.
• Не устанавливают под душем, только выше или сбоку.
• Учитывают, что прибор требует строгой горизонтальности при установке, чтобы не завоздушивался при случайном наклоне.
• Оптимальный уровень в ванной комнате — выше головы на 15 – 20 см.
• Если задействованы несколько точек разбора, расстояние до них выбирают так, чтобы к каждой было маленькое расстояние — так можно снизить потери тепла при прохождении по трубам.
• Устройство должно быть в пределах доступа во время принятия душа, чтобы регулировать нагревание при необходимости.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт. минимальном – 2,2-3,0кВт

минимальном – 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Как пользоваться проточным нагревателем?

Важно разбираться не только в порядке подключения проточного водонагревателя, но и в особенностях его использования. Главное правило: проточный нагреватель воды можно включать исключительно после полного заполнения спирали нагревателя водой

Главное правило: проточный нагреватель воды можно включать исключительно после полного заполнения спирали нагревателя водой.

В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно.

Как пользоваться проточным нагревателем

Схема подключения водонагревателя в квартире

Вне зависимости от выбранного вами варианта подсоединения проточного нагревателя использование такого устройства выполняется в следующем порядке:

• открывается вентиль;
• холодная вода переводится на нагреватель;
• через некоторое время из лейки нагревателя начинает выходить холодная жидкость;
• вы включаете водонагреватель;
• спустя 30-60 секунд из лейки идет уже нагретая вода.

  Как пользоваться проточным нагревателем

Выключение прибора выполняется в аналогичном порядке – вы отключаете нагреватель, ждете, пока из душевой лейки начинает идти холодная жидкость, и лишь после этого выключаете подачу воды.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Типы водонагревателей

Разберемся, какие бойлеры бывают: их принцип работы различен. Подробнее на эту тему мы писали в статье «Как выбрать водонагреватель в квартиру». Напомним, как работают некоторые из них:

Проточного типа. Оборудуются проточными ТЭНами, вода нагревается моментально, поэтому к ней есть постоянный доступ. Компактные размеры корпуса вкупе с современным дизайном позволяют разместить их в любом месте. Скорость потока вычисляется исходя из потребностей пользователя. Недостаток — большая потребляемая мощность. Чтобы получить сильный напор, выбирайте прибор не менее 6 кВт. Во время подключения придется оборудовать отдельную проводку.

Накопительного типа. Предусмотрены баки различного объема, где скапливается вода. Нагрев происходит с помощью ТЭНа. Техника потребляет значительно меньше электричества — 1,5-2 кВт. Благодаря слою термоизоляции в корпусе во время «отдыха» теряется только 0,5 градусов тепла.

Также бойлеры делятся по типу нагрева:

• Электрического. Подключаются к сети 220 В.
• Газового. Нуждаются в магистральном монтаже. Если у вас проведен газ, тогда выбирайте именно такую технику. Так вы сэкономите на топливе.

Косвенного. Подойдут для установки в частном доме, поскольку для работы требуется твердое или дизельное топливо.

Безопасно устанавливать только электрические нагреватели. В остальных случаях лучше обратиться к специалисту.

Монтаж электрической модели

Для того чтобы мгновенно нагревать горячую воду, потребуются мощные электронагревательные устройства от 3 до 27 кВт.

Внутриквартирные электрические линии не рассчитаны на такую нагрузку, поэтому потребуется отдельная питающая линия на скоростной нагреватель с устройством защитного отключения УЗО, чтобы выключить аппарат в аварийном режиме.

Проверка электросети

Перед тем как устанавливать электрический проточный нагреватель выполняют проверку внутриквартирной электрической линии на возможность работы с ТЭНами. Производитель оборудования в обязательном порядке указывает допустимые параметры сети и минимально допустимое сечение провода в заводской инструкции.

Если существующая проводка не соответствует им, потребуется ее реконструкция, в этом случае нужно будет согласовать свои замену электрических сетей с региональным отделением Энергонадзора. Для включения большинства проточных аппаратов потребуется бытовая электросеть 220 В, 3-жильный силовой кабель с медными токожилами 2.5 мм2 и УЗО на 30 А.

Место для установки

Место установки будет зависеть от модификации устройства. Оно намного компактнее по сравнению с бойлером, поэтому особых проблем с такой установкой нет. Главное условие монтажа — доступность управляющего блока.

Модели, имеющие защиту IP 24 и IP 25 от брызг воды, допускается устанавливать в точке непосредственного водозабора в ванной или на кухне.

Крепление на стену

Крепление выполняется в строгом соответствии со схемой, обозначенной в заводской инструкции. Для этого в комплекте поставляются специальные кронштейны, которые закрепляются анкерами на стенке.

Проточные электрические водонагреватели не имеют большого веса, поэтому особых требований к прочности стен нет, но важно, чтобы соблюдалась идеальная горизонтальность, чтобы нагревательные элементы всегда находились под водой, а не под воздушной пробкой, во избежание их перегрева. Алгоритм установки проточного водонагревателя на стене своими руками:. Алгоритм установки проточного водонагревателя на стене своими руками:

Алгоритм установки проточного водонагревателя на стене своими руками:

1. Устанавливают выключатель проточного аппарата в положение «выкл».
2. С помощью монтажной планки определяют места отверстий на стенке.
3. Электродрелью просверливают отверстия нужного диаметра.
4. Вставляют дюбеля и закручивают шурупы.
5. Закрепляют корпус на стене.

Подключение к электросети

Для того чтобы правильно и безопасно подключить электронагреватель, необходимая специальная группа допуска по электробезопасности, если у собственника ее нет, лучше пригласить специалиста. Перед тем как начинают собирать электрическую схему проточного устройства убеждаются, что сеть обесточена.

Далее отдельный кабель запитывают через автомат из домового щитка, прокладывают его в помещении к точке установки прибора и вставляют электрокабель через специализированное отверстие на обратной перегородке, спрятанное прорезиненной заглушкой.

Подключение проводов выполняют по электросхеме, указанной заводом-изготовителем, с соблюдением фазировки при соединении кабеля винтовыми зажимами. Зачищают его концы и вставляют 3 провода в клеммную коробку. Крепежные винты затягивают прочно, чтобы обеспечить надежный электроконтакт, тогда провода не будут греться.

Подключение воды

Подключение проточного водонагревателя

Это самый простой этап монтажа. Водонагреватель имеет два отверстия в корпусе для входа и выхода воды. Для того чтобы подсоединить по временной схеме подключения, допускается взять вход от душевого шланга, закрепив патрубок к смесителю.

Для стационарного размещения выполняют прямое подключение аппарата в системе холодного и горячего водоснабжения дома с применением тройника с запорным вентилем и стандартным металлическим шлангом в оплетке. Это повысить надежность системы, поскольку появится возможность перекрывать воду для ремонта.

Подготовка инструментов

Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:

• дрель;
• сверла по бетону;
• шурупы;
• шуруповерт;
• дюбеля;
• саморезы;
• молоток;
• отвертки;
• линейка или рулетка;
• уровень;
• газовый ключ;
• рожковый ключ;
• плоскогубцы;
• пассатижи;
• медный трехжильный провод с двойной изоляцией;
• ФУМ-лента для герметизации соединений;
• металлопластиковая труба;
• евророзетка;
• тройник;
• запорные краны;
• гибкие шланги.

При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.
