Как узнать, где у светодиода плюс, а где минус?

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) – фазный провод;
  • N (от слова Neutral) – нулевой провод;
  • PE (от сочетания Protective Earthing) – заземление;
  • “+” – положительный полюс;
  • “-” – отрицательный полюс;
  • М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 – первая фаза;
  • L2 – вторая фаза;
  • L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La – первая фаза;
  • Lb – вторая фаза;
  • Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Сверхъяркие

Проверка желтых, синих и белых светодиодов, применяемых в качестве источников освещения и называемых сверхъяркими, особой сложности не представляет. Для этого выводы элемента достаточно подсоединить к источнику питания напряжением от 3 до 4,2 В (не более!).

В качестве подобного источника удобнее всего использовать пару полуторавольтных батареек, соединенных последовательно. Но в том-то и дело, что они далеко не всегда имеются под рукой.

Нельзя ли осуществить проверку посредством обычного мультиметра, которым располагает каждый радиолюбитель, тем более что в современных версиях этого прибора предусмотрен специальный режим для проверки диодов?

Как подключить светодиод к мультиметру для проверки на работоспособность

Оказывается, такая возможность есть. Хотя упомянутый режим ,по причине недостаточной мощности питания, в данном случае не поможет. Вместо него мы воспользуемся режимом измерения параметров транзистора, который также предусмотрен в каждой современной модели цифрового мультиметра.

Цифровой мультиметр

В большинстве случаев осветительный элемент является частью светодиодной схемы и воткнуть его непосредственно в PHP-разъем без распайки не получится. Проверить же его с помощью щупов не представляется возможным, поскольку те не могут быть подключены к разъему.

Решить проблему можно путем изготовления несложной конструкции, состоящей из переходника и подключенных к нему щупов от старого или поломанного мультиметра.

Стандартные щупы для мультиметра

Как сделать щупы с переходником на PHP-разъем

Нам понадобится совсем немногое:

  • два ненужных щупа (штекеры необходимо отрезать);
  • небольшой фрагмент двустороннего текстолита;
  • пара металлических скрепок;
  • СМД-светодиод (необходим для удобства эксплуатации, но устройство будет работать и без него).

К текстолитовой пластинке с каждой стороны следует припаять по скрепке, предварительно отогнув их концы на 180 градусов. Получится что-то вроде электрической вилки.

Текстолитовые пластинки

Толщина фрагмента текстолита должна быть такой, чтобы расстояние между штырьками «вилки» соответствовало расстоянию между входами «С» и «Е» на PHP-разъеме. Вот и все, переходник готов. Остается припаять к нему (опять же с двух сторон) провода от щупов.

Конструкцию можно дополнить светодиодом типа SMD, на который будет возложена функция индикатора.

Как изготовить щуп своими руками

Если стандартных щупов, которыми можно было бы пожертвовать, у вас нет, вместо них можно использовать самодельные. Для их изготовления понадобится:

  • пара иголок;
  • залуженная проволока диаметром 0,2 мм (извлекается из многожильного провода).

Проволоку следует намотать на иглу, так чтобы ее витки плотно прилегали друг к другу, а затем припаять. Очень удобно использовать для этой цели никелированные иглы, тогда пайка производится максимально легко и быстро. Часто такой щуп обеспечивает более качественный контакт, чем стандартный.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность  LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

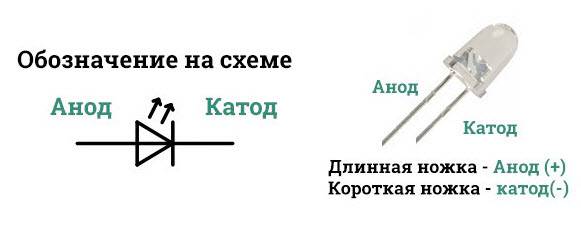

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

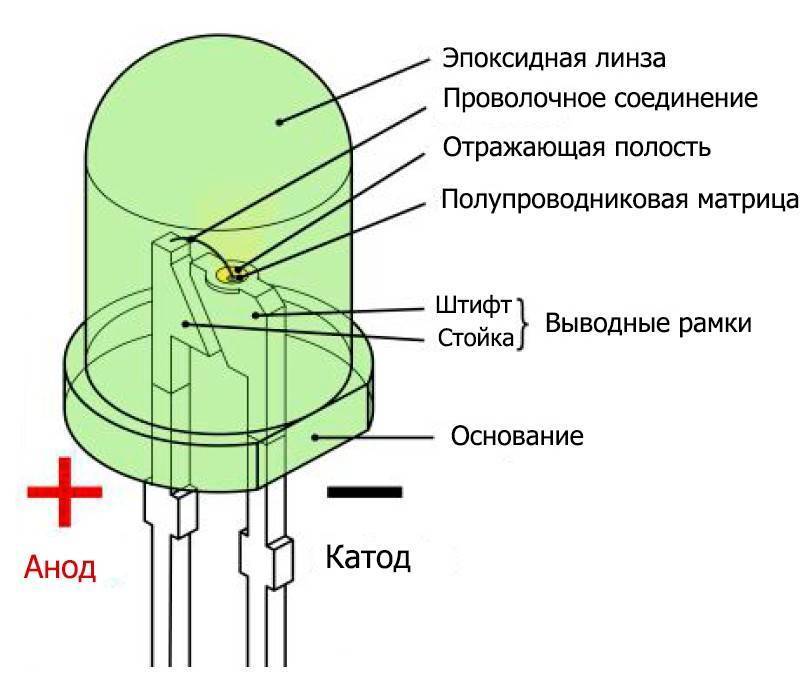

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

  • если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
  • некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
  • при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Светодиоды фирмы CREE

Эта фирма специализируется на изготовлении сверхкачественных и ярких диодов. Она одна из первых начала разрабатывать новые белые лампочки, тем самым установив новую веху в индустрии.

Светодиоды CREE, характеристики которых представлены, остаются конкурентоспособными в своей отрасли:

— имеют рекордные значения светового потока, достигающие 345 люменов при токе 1000 мА; — тепловое сопротивление на низком уровне; — относительно расширенный угол изучения; — миниатюрный, равномерно распределенный кристалл; — максимальный прием тока до 1500 мА; — улучшенную линзу из силикона вместо используемого стекла; — максимальную температуру работы кристалла 150 °С.

Как видно, такие технологии только вступают в силу и приносят исключительные выгоды от их использования. Каждый день делаются новые открытия, светодиодные лампы становится более экономичными и яркими, благодаря чему начинают по праву занимать лидирующее место на световой арене.

Маркировка проводов

Маркировка проводов представляет собой нанесение определенной метки на их внешнюю поверхность для обозначения необходимых характеристик. Маркировка может представлять собой цветовую разметку, нанесение надписей (цифр и букв), этикеток или бирок.

Важно! Буквенной или цифровой маркировкой обозначают материал оболочки и жил, площадь сечения, количество жил внутри и другие параметры. Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест»

Черный соответствует отрицательной фазе

Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе

Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе.

Но это обозначение работает не всегда: цвета могут быть другими, например, зеленым и синим, отсутствовать вообще. В трехфазных проводах цветов намного больше:

  • Фаза обозначается красным, оранжевым, фиолетовым или серым цветами:
  • Нейтраль — синим или бело-синим;
  • Заземление — полосами зеленого или желтого цветов.

Чтобы не ошибиться при монтаже, при возникновении сомнений лучше проверить полярность заранее.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Один из важных этапов сборки компьютера предполагает подключение проводов к материнской плате. Учитывая, что разных соединений там достаточно, следует разъяснить некоторые моменты. И хотя и блоков питания стараются делать все разъемы интуитивно понятными для пользователя, иногда возникают проблемы.

как определить визуально, обозначение и схема, smd

Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.

Как можно визуально определить плюс и минус

Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:

Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой

Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).

Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь – это минус, а маленькая – плюс

Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность

Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).

Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

rubrowsers.ru

Добавляем свой светодиод (+светодиод)

Мы научились мигать встроенным светодиодом. Но на самом деле у вас не будет возможность пользоваться встроенными компонентами, а придётся самостоятельно собирать нужную конструкцию и взаимодействовать с ней. Поэтому нам понадобится отдельный светодиод, который и будет у нас и мигать, и затухать, и кашу варить (насчёт последнего я, пожалуй, погорячился). Можно использовать любой светодиод – красный, зелёный, синий.

Напомню, что диод проводит ток в одном направлении. Следовательно, необходимо всегда правильно устанавливать светодиод в своих схемах. Встроенный светодиод уже правильно припаян к плате Arduino (скажем спасибо разработчикам).

В светодиодах короткую ножку («минус») светодиода нужно соединять с землёй (GND). Светодиод не рассчитан на большой ток. Чтобы не повредить светодиод, используйте с ним резистор. Он позволяет уменьшить силу тока. В противном случае светодиод прослужит недолго или просто сгорит. Полярность резисторов не важна. Сам резистор можно подключать как до светодиода, так и после него. Я привык сначала ставить резистор, а потом светодиод по направлению от источника питания к земле.

Из первого примера с встроенным светодиодом мы помним, что он использует вывод под номером 13 (на большинстве плат). На плате есть свободный вывод с этим номером, который находится рядом с выводом GND. Берём светодиод и вставляем в эти выводы. Не забываем, что короткую ножку вставляем в GND, а длинную в вывод 13. У вывода 13 уже установлен резистор, поэтому светодиод не сгорит.

Запускаем снова программу Blink. Теперь будут мигать два светодиода: встроенный и наш. Красота!

Вернёмся к светодиодам. Как правило, в цепи идёт слишком большой ток для светодиодов. Чтобы уменьшить силу тока, используют токопонижающие резисторы (сопротивления). У светодиодов есть важные характеристики: ток питания и напряжение падения (Forward voltage). Невероятно, но факт – светодиоды разных цветов используют разные значения напряжения падения. Максимальный ток для светодиодов колеблется в районе 20 миллиампер. Для вычисления значения сопротивления используют : из напряжения питания вычитаем напряжение падения и результат делим на силу тока в светодиоде в амперах. В документации обычно рекомендуют использовать резистор от 220 ohm до 1K ohm. На практике, можно использовать и 100 ом. Если поставите меньше, то будет риск спалить светодиод. При выполнении опытов с несколькими светодиодами вы можете установить разные резисторы, чтобы увидеть разницу.

На следующем уроке мы поближе познакомимся с цифровыми выводами и попробуем изменять программы под свои нужды.

Определение полярности светодиода

Чтобы решить вопрос, как подключить светодиоды в цепь 12 воль т, необходимо определить полярность каждого из них. Для определения полярности светодиодов существует несколько способов. Стандартная лампочка имеет одну длинную ножку, которая считается анодом, то есть, плюсом. Короткая ножка является катодом – отрицательным контактом со знаком минус. Пластиковое основание или головка имеет срез, указывающий на место расположения катода – минуса.

В другом способе необходимо внимательно посмотреть внутрь стеклянной колбочки светодиода. Можно легко разглядеть тонкий контакт, который является плюсом, и контакт в форме флажка, который, соответственно, будет минусом. При наличии мультиметра можно легко определить полярность. Нужно выполнить установку центрального переключателя в режим прозвонки, а щупами прикоснуться к контактам. Если красный щуп соприкоснулся с плюсом, светодиод должен загореться. Значит черный щуп будет прижат к минусу.

Тем не менее, при кратковременном неправильном подключении лампочек с нарушением полярности, с ними не произойдет ничего плохого. Каждый светодиод способен работать только в одну сторону и выход из строя может случиться только в случае повышения напряжения. Значение номинального напряжения для отдельно взятого светодиода составляет от 2,2 до 3 воль т, в зависимости от цвета. При подключении светодиодных лент и модулей, работающих от 12 воль т и выше, в схему обязательно добавляются резисторы.
