Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.

К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля. Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит

Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

электромагнитный детектор скрытой проводки;
индикаторная отвертка;
металлодетектор;
мультиметр и полевой транзистор;
комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

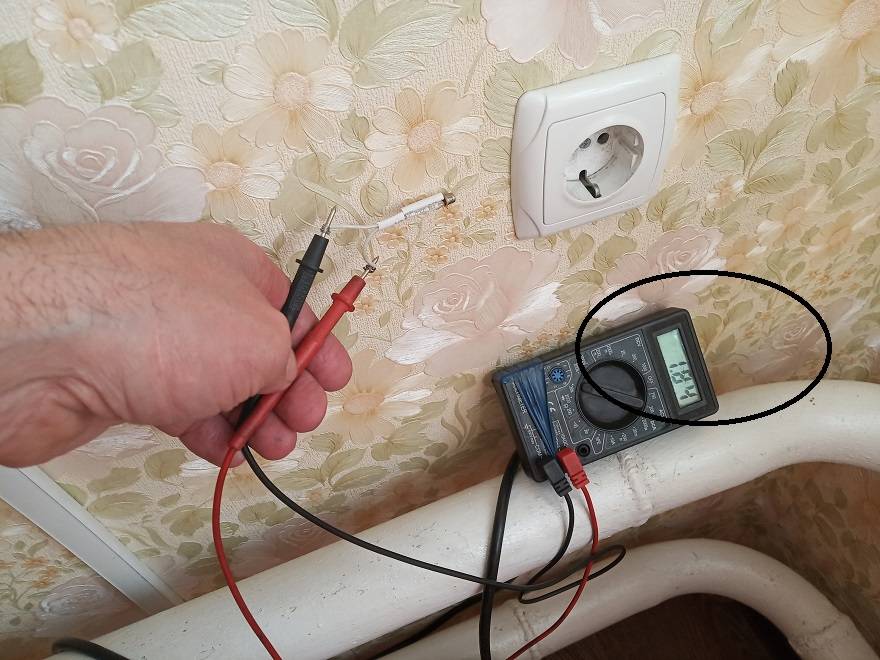

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Краткий обзор популярных моделей

Простейший металл детектор MS-58А от производителя MEET. Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет». Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением. Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга. Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки. Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см. Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV. С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля. Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Достоинства и недостатки поиска по электромагнитному излучению

К плюсам можно отнести:

прибор не реагирует на трубы и арматуру в стене;
можно найти место обрыва проводника;
схема проще.

К минусам:

провода должны быть под напряжением.
после обрыва провод не виден.

Чувствительность повышается, если по проводам течет ток (подключена нагрузка). Если нагрузки нет, то провод обнаруживается все равно, так как переменный ток проходит через своеобразный конденсатор (емкость) между прибором и проводкой. Поэтому можно искать и расположение других кабелей (телевизионных, цифровых) подключив к ним генератор переменного тока. Таким способом пользуются связисты.

Специальные приборы для поиска

Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.

Электромагнитный детектор

Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.

Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.

Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.
