Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов

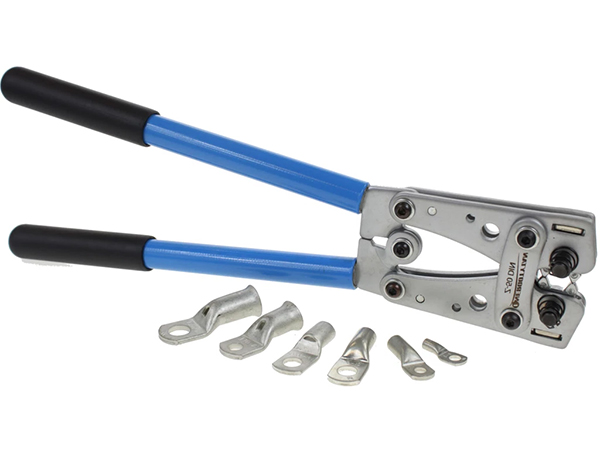

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Опрессовка проводов гильзами: подробная инструкция.
Для соединения проводов с помощью гильз в первую очередь нужно изучить технические таблицы и подобрать в соответствии с заданным сечением проводов нужный размер гильзы, матрицы (фигурной скобки/паза клещей) и пунсона (подвижного элемента опрессовочного инструмента, которым осуществляется непосредственное давление на гильзу). А дальше дело техники…
- Заведите провода в коробку и снимите с них внешнюю изоляцию на 3 см, если планируется использовать гильзы с сечением 4-16 мм. кв., или на 2 см, в случае применения гильз меньшего сечения.
- Отсортируйте провода по группам. Просуньте каждую из групп в гильзу нужного сечения. В нашем примере провода имеют сечение 2,5 мм. кв., они разделены на группы по 4 провода, следовательно, идеальным вариантом является использование гильзы с сечением 10 мм. кв.
- Для таких гильз в соответствии с техническими таблицами могут использоваться пресс-клещи ХД-16Л, с их помощью и проведите двойной обжим каждой из гильз – на их входе и выходе.
- Осталось лишь заизолировать полученные соединения. Сделать это можно, надев и обдув горячим воздухом кусок термоусаживаемой трубки с клеевым слоем, а также просто обмотав нужные места изоляционной лентой.
На этом опрессовку проводов гильзами можно считать завершенной.
Полезные советы и рекомендации.
- Используя гильзы для удлинения цепи, стык проводов делайте ровно по центру гильзы.
- Очень внимательно подбирайте сечение гильзы под соединяемые провода: чем правильнее они будут подобраны, тем меньше пустот, повышающих риск плохого контакта, останется внутри гильзы, тем лучше. Если же сделать этого не удалось, заполните пустующее место в гильзе кусочками оголенного провода. Их длинна, естественно, должна быть меньше длины используемой металлической трубки.
- Изоляция опрессованных гильзами проводов должна выходить за срезы гильзы, как минимум, на 1см.
- В случае сращивания разного количества проводов с обеих сторон или хотя бы одного многожильного кабеля для опрессовки следует применять не гильзы, а изолированные наконечники (НШВИ).
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Виды наконечников

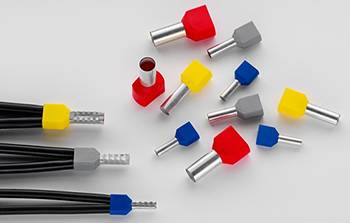

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.
Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.
Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.
Пайка с тугоплавкими припоями
Использование подручных материалов не всегда безопасно, поэтому стоит дважды подумать, прежде чем экономить на вызове мастера или приобретении соответствующих материалов.
- Разогреть паяльник до нужной температуры.
- В это время произвести зачистку металлических жил от изоляции.
- Надеть и сдвинуть от конца термоизоляционную оплетку.
- Обезжирить наконечник, очищенный участок жил.
- Нанести флюс на стенки трубки, заполнить трубку припоем.
- Удерживая изделие пассатижами, нагревать до размягчения припоя.
- Вставить кабель в мягкий припой, добавляя его по мере необходимости, пока припой не покажется за пределами соединителя.
- Дать остыть.
- Зафиксировать изолентой и термической оплеткой.
Какой наконечник выбрать
Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.
- Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
- Люфт может быть, и он допустим, но он должен быть минимальным.
- Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.
А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.
- существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
- замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.
Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.
Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.
Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.
Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.
Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.
Назначение и область применения

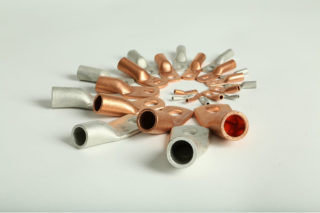

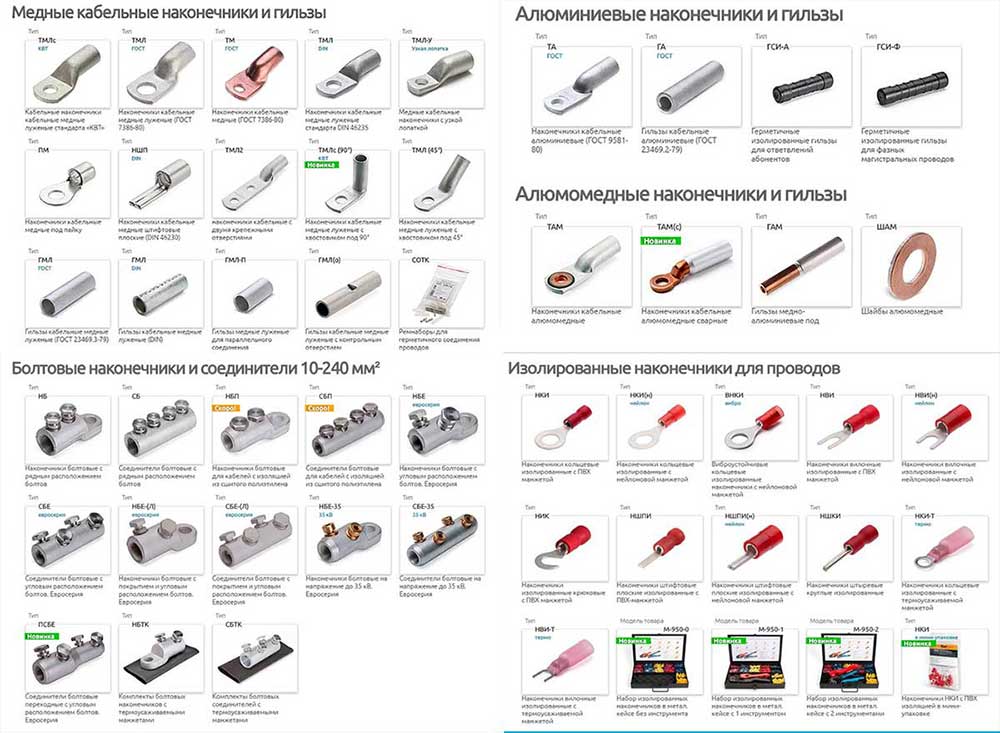

Алюминиевые и медные наконечники для кабелей
Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.
Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.
Для чего нужна оконцовка
Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.
И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.
Как подобрать?
При выборе наиболее подходящего кабельного наконечника для конкретной ситуации следует руководствоваться принципом соответствия сечения жилы и диаметра гильзы, в которую та будет вставляться. Данный принцип актуален для любого способа фиксации, не зависимо от того, собираетесь вы ее обжимать, затягивать или паять. Так как при использовании большего диаметра хвостовика, чем у жилы, у вас останется свободное пространство, которое будет значительно ухудшать контакт. Заполнять его обломками проволоки или припоем не рекомендуется, так как это может в полной мере решить проблему.
Пластину кабельного наконечника выбирают таким образом, чтобы диаметр отверстия соответствовал сечению прижимного болта или клеммы. Некоторые габаритные размеры, в зависимости от сечения жилы приведены в таблице:
Рис. 4: габаритные параметры кабельного наконечника
Таблица: габаритные размеры кабельных наконечников
| Сечение (мм²) | Размеры (мм) | ||||
| D | B | L | d | d₁ | |
| 2.5 | 4.3 | 8 | 28 | 5 | 2.6 |
| 2.5 | 5.3 | 10 | 28 | 5 | 2.6 |
| 2.5 | 6.4 | 12 | 30 | 5 | 2.6 |
| 4 | 5.3 | 10 | 32 | 5 | 3 |
| 4 | 6.4 | 12 | 32 | 5 | 3 |
| 6 | 5.3 | 10 | 32 | 6 | 4 |
| 6 | 6.4 | 12 | 32 | 6 | 4 |
| 10 | 5.3 | 11 | 40 | 8 | 5 |
| 10 | 6.4 | 14 | 40 | 8 | 5 |
| 10 | 8.4 | 16 | 40 | 8 | 5 |
| 16 | 6.4 | 14 | 40 | 9 | 6 |
| 16 | 8.4 | 16 | 40 | 9 | 6 |
| 25 | 6.4 | 15 | 45 | 10 | 7 |
| 25 | 8.4 | 16 | 45 | 10 | 7 |
| 35 | 8.4 | 16 | 50 | 11 | 8 |
| 35 | 10.5 | 20 | 50 | 11 | 8 |
| 35 | 8.4 | 18 | 60 | 12 | 9 |
| 35 | 10.5 | 20 | 60 | 12 | 9 |
| 35 | 13 | 22 | 60 | 12 | 9 |
| 50 | 8.4 | 20 | 63 | 13 | 10 |
| 50 | 10.5 | 20 | 63 | 13 | 10 |
| 50 | 13 | 22 | 63 | 13 | 10 |
| 70 | 8.4 | 20 | 63 | 14 | 11 |
| 70 | 10.5 | 22 | 63 | 14 | 11 |
| 70 | 13 | 24 | 63 | 14 | 11 |
| 95 | 10.5 | 24 | 65 | 16 | 13 |
| 95 | 13 | 24 | 65 | 16 | 13 |
| 120 | 10.5 | 28 | 75 | 19 | 15 |
| 120 | 13 | 28 | 75 | 19 | 15 |
| 120 | 10.5 | 30 | 75 | 20 | 16 |
| 120 | 13 | 30 | 75 | 20 | 16 |
| 150 | 13 | 34 | 81 | 22 | 17 |
| 150 | 17 | 34 | 81 | 22 | 17 |
| 150 | 13 | 35 | 85 | 24 | 18 |
| 150 | 17 | 35 | 85 | 24 | 18 |
| 185 | 13 | 36 | 90 | 25 | 19 |
| 185 | 17 | 36 | 90 | 25 | 19 |
| 185 | 13 | 38 | 90 | 26 | 20 |
| 185 | 17 | 38 | 90 | 26 | 20 |
| 240 | 13 | 40 | 95 | 27 | 21 |
| 240 | 17 | 40 | 95 | 27 | 21 |
| 240 | 21 | 40 | 95 | 27 | 21 |
| 240 | 17 | 45 | 105 | 30 | 23 |
| 240 | 21 | 45 | 105 | 30 | 23 |
| 300 | 17 | 48 | 105 | 32 | 24 |
| 300 | 21 | 48 | 105 | 32 | 24 |
По наружной обработке встречаются голые кабельные наконечники, луженные и с виниловой изоляцией. Если вы будете подвергать его пайке или сварке, модели с изоляцией могут расплавиться, поэтому их для такого соединения не применяют.
Если между обжатым оконцевателем и диэлектриком остается оголенный участок жилы, он может стать причиной поражения электротоком или стать причиной окисления и преждевременного излома. Для предотвращения подобных неприятностей такие участки закрывают термоусадочной трубкой.
Чтобы электрические приборы работали бесперебойно и продолжительно, важно обеспечить надежный контакт и плотное прилегание кабеля к электрической сети. С этой целью используют специальные наконечники для проводов, предназначенные для опрессовки. Для качественного выполнения работ нужно ознакомиться с особенностями проведения мероприятия и подготовить специальный инструмент
Для качественного выполнения работ нужно ознакомиться с особенностями проведения мероприятия и подготовить специальный инструмент.
Способы оконцевания
Руководствуясь ПУЭ (правилами устройства электроустановок) необходимо знать:

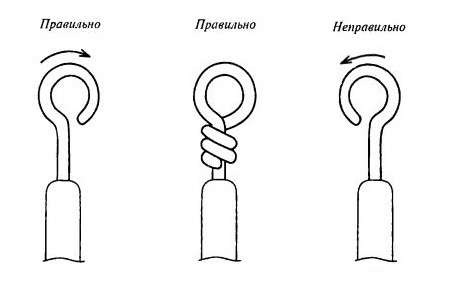

Лучшим способом оконцевания алюминиевых жил сечением от 2,5 до 10 мм2 включительно является изгибание конца однопроволочной жилы в кольцо.
Для жил алюминиевого кабеля или же провода сечением от 16 до 240мм2 следует применять оконцевание опресовкой с применением наконечников, либо делать пайку жил с применением наконечников.
А вот для жил сечением свыше 240 мм2 необходимо оконцевание с применением сварки.
В любом случае оконцевания алюминиевых жил наконечниками необходимо заполнять пространство наконечника, куда вставляется жила, смазкой из вазелина смешанного с кварцем. Данную процедуру проводят, чтобы избежать окисления алюминиевой жилы при контакте с воздухом.
В случаях же с жилами медного кабеля ситуация обстоит иначе.
Многопроволочные жилы до 10 мм2 помимо возможности изгибания конца в кольцо необходимо производить пропайку иначе вы получите плохой контакт, который может привести к пожару. В наше время рекомендуется применять зачистку жил от изоляции и прессовку наконечником. Этот способ оконцевания самый мало затратный, да и цены на продукцию данного вида не заставят вас долго думать.
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:
- от длины наконечника
- и ширины матрицы
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

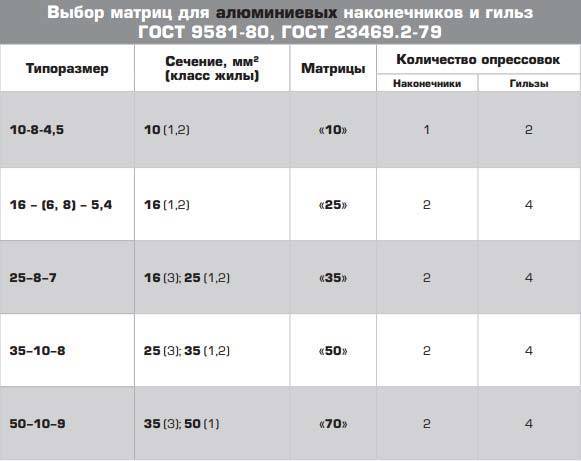

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
- для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

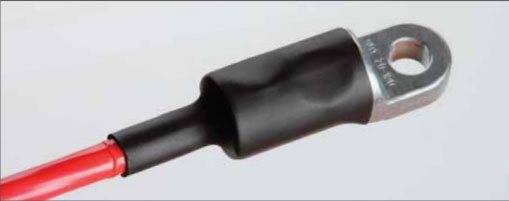

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
Виды

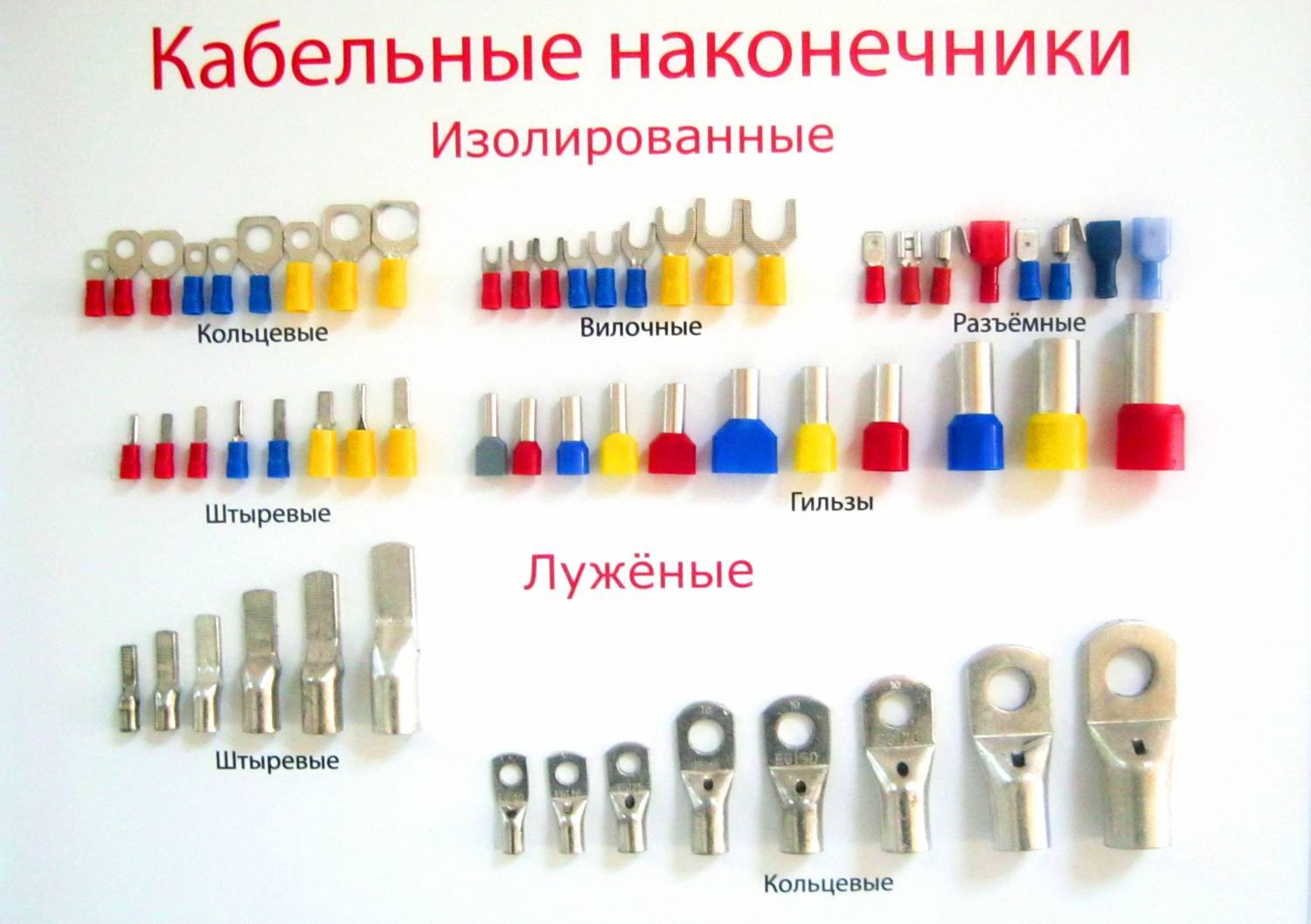

Существует два вида приспособления. Первый вид — это кабельные наконечники, не имеющие покрытия, а вторые — это наконечники, имеющие луженое покрытие.
Луженые наконечники ТМЛ считаются лучшим видом, чем те, что не имеют покрытия. Они более практичны в применении, так как создают достаточную защиту от коррозии, что, в свою очередь, сильно увеличивает срок эксплуатации приспособления. Кроме этого луженый контакт проявляет устойчивость к таким видам кислот, как серная, азотная и соляная. Еще одним плюсом стало и то, что такие наконечники ТМЛ не боятся воздействия влаги, воздуха, а также любых других агрессивных проявлений окружающей среды. Стоит сказать, что из-за такого покрытия электропроводимость приспособления все же снижается, однако и те показатели, которые имеются, считаются стабильными и приемлемыми для эксплуатации.
Подведем итоги
В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:
Обжимка должна производиться с соблюдением цветовой схемы
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов
Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8). Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта. Проверка кабеля тестером позволяет оперативно обнаружить проблему. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.
Предыдущая РазноеЧто такое электроустановка? Следующая РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики
