Прокладка штроб в бетонных и кирпичных стенах
Штробы пробиваются глубиной 1-2 см перфоратором в ударном режиме с насадкой, в виде зубила. Ближе к розеткам и распределительным коробкам штробы проделываются немного глубже до 3 см, для того чтобы провода свободно входили в технологические отверстия стакана подрозетников.
Наружный диаметр и масса кабеля (КГ)
| Сечение | Диаметр (мм) | Масса 1 км кабеля (кг) |
| 1:16 | 12.3 | 288 |
| 1:25 | 15.3 | 460 |
| 1:35 | 16.5 | 568 |
| 1:50 | 19.0 | 778 |
| 1:70 | 21.8 | 1094 |
| 2:1,5 | 11.2 | 172 |
| 2:2,5 | 12.7 | 224 |
| 3:1,5 | 11.8 | 201 |
| 3:2,5 | 13.4 | 268 |
| 3:1,5+1,5 | 12.7 | 223 |
| 3х2,5+1,5 | 15,5 | 350 |
| 3х4+2,5 | 16,8 | 437 |
| 3х6+4 | 18,5 | 641 |
Ширина штробы делается с учетом количества и размеров проводов, прокладываемых на данном участке.
Крепятся провода таким же способом, как и при прокладке без штроб. После укладки проводов закрываются слоем штукатурки.
Штробы в бетонной стене, прорезанные болгаркой диском по бетону и обработанные перфоратором с зубилом. Так же на фото показано крепление проводов на пластиковые хомуты с дюбелями.
В монтажных организациях, где штробление производится в больших объемах, используют штроборезы промышленного изготовления. Этот инструмент предусматривает регулировку глубины и ширины штробления, в некоторых моделях предусматривается отвод пыли пылесосом. Производительность штроборезов на много выше чем при работе обычным перфоратором, каналы получаются более ровные, но цена высокая, для одноразовых работ использовать его не целесообразно.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Какие бывают ошибки при использовании
Главное правило — любой такой кабель требует бережной транспортировки
Неосторожное обращение с изделиями приводит к появлению повреждений. Достаточно простого контакта внешней оболочки с острыми предметами, чтобы появились первые проблемы
Следует запомнить и другие дополнительные правила:
Следует запомнить и другие дополнительные правила:
- Запрет на перегиб.
- Использование только бухт или катушек для хранения и транспортировки. Изолировать их нет необходимости.
В конструкции обязательно должен присутствовать провод защитного заземления. Отсутствие такого элемента может привести к повреждению током.
Запрещается непосредственно соединять друг с другом медные и алюминиевые жилы, в противном случае происходит взаимное окисление.
Обратите внимание
Важно проследить за сечением, чтобы оно соответствовало допустимой нагрузке, согласно спецификации. Иначе защитные слои перегреваются, нарушается изоляция
В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей
Такие требования не допускают нарушений
В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений
Иначе защитные слои перегреваются, нарушается изоляция. В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений.
Описание стандартных условий приводят для ситуации с воздушной прокладкой. Вес кабеля, рабочие температуры тоже учитываются. ВВГ запрещено прокладывать по каналам, которые проходят под землёй. Срок службы составляет от 2 до 10 лет, в зависимости от места прокладки.
Продажа кабелей
Проверка провода при монтаже
- Проверка диаметра сечения жилы. Многие производители некачественного товара занижают сечение намеренно. Это приводит к меньшей растрате меди, а также ухудшению токовой проводимости. Измерение размеров жилы выполняется измерительным прибором – штангенциркулем.
Изображение процесса измерения токопроводящей жилы кабеля для подключения розетки при помощи штангенциркуля
- Проверка провода на замыкание и обрыв.
Контроль замкнутости жил друг с другом. Они не должны прозваниваться.
Изображение принципа подключения рабочих элементов мульметра к разным жилам токопроводящего кабеля
Для нахождения обрыва, проверяются все жилы одинаковых цветов. Если обрыва нет – жилы прозваниваются.
Изображение процесса прозвона одной жилы, аналогичным образом нужно проделать с каждым проводом
- Проверка кабельной изоляции.
Такой вид проверки необходим для проверки моделей кабеля, которые будут работать в пожароопасных и взрывоопасных помещениях. При тестировании его на воспламеняемость, он не должен гореть. Если шнур загорается – он не годится. При проверке кабель также не должен дымиться и вонять резиной. Все это – факторы ненадежной изоляции.
На данном рисунке представлен результат тестирования кабеля с плохой изоляцией
Описание кабеля типа ВВГ-ХЛ
Для передачи электроэнергии промышленных напряжения и частоты в условиях высоты до 4,3 км над уровнем моря требуются провода специального исполнения, такие, как ВВГ-ХЛ. Выполняется как в одножильном, так и многожильном вариантах. В последнем случае, используется метод скрутки. Сама форма жил ВВГ-ХЛ бывает либо классической круглой, либо секторной. Раскраска внутренней изоляции из ПВХ – классическая. Отличием обладают кабеля сечением более 70 мм 2 – здесь используется цифровая маркировка.
Отдельно следует выделить четырехжильные кабеля ВВГ-ХЛ, у которых, в отличие от остальных модификаций, нулевой и заземляющий провода имеют меньшее сечение.
Как следует из маркировки ВВГ-ХЛ, внешняя оболочка выполнена из холодостойкого ПВХ-пластиката. Это позволяет использовать кабель в условиях низкой температуры (до -60ºС) и высокой влажности (до 98%).
Прокладка кабелей ВВГ-ХЛ может происходить воздушным способом, в шахтах, коллекторах, мостах и т. п. Он не бронированный, поэтому возможность механических повреждений должна быть сведена к минимуму. Укладка в земле не приветствуется. При монтаже нужно учитывать, что минимальные радиусы изгиба одно- и многожильных ВВГ-ХЛ проводов составляют, соответственно, 10Dн и 7,5Dн.

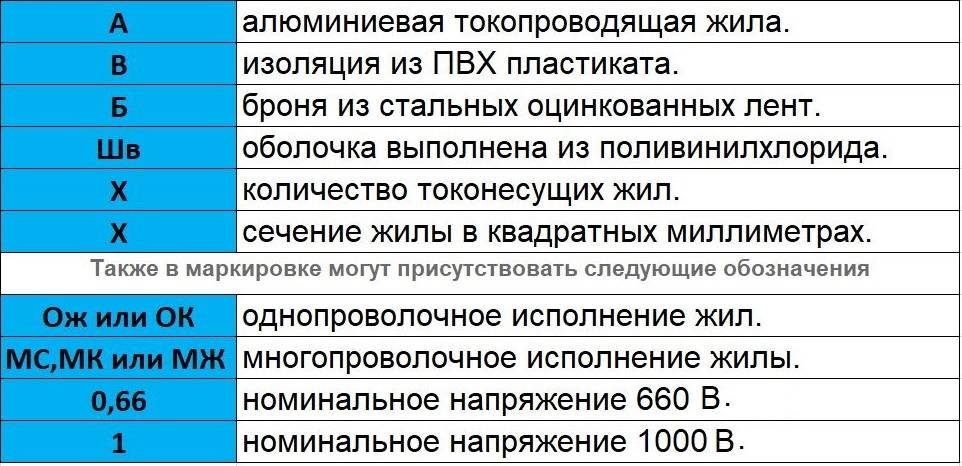

Расшифровка аббревиатуры
- буква А в начале аббревиатуры означает, что материал жилы – алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
- первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
- вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
- буква Г указывает на отсутствие защитного покрытия (Г – голый);
- буквы нг указывают на то, что провод не поддерживает горение;
- английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
- буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
- буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
- буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.
Расшифровка аббревиатуры и модификации
Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:
- В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
- В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
- Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.
Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.
Существует целый ряд модификаций пластиковой изоляции:
- ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
- ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
- ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
- ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.
Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.
Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.
Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:
- пнг — плоский, негорючий;
- 3 – количество токопроводящих жил;
- 2,5 – площадь сечения проводов;
- +1 – добавочный провод заземления в кабеле.
Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.
Характеристики кабелей ВВГ
Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:
- первая буква «В» соответствует ПВХ изоляции кабельных жил,
- вторая «В» — ПВХ изоляции оболочки,
- буква «Г» означает отсутствие защитных покровов,
- а цифры 2х4 – соответственно количество жил и их сечение.
Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.
В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:
- Пониженной горючестью (ВВГнг).
- Пониженным дымо- и газовыделением.
Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.
Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.
В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.
Существуют такие варианты их маркировки:
- ВВГ. Универсальный вариант.
- АВВГ. С алюминиевыми жилами.
- ВВГнг. Негорючий.
- ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
- ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.
При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.
Провод и кабель ВВГ, технические характеристики, назначение, применение
Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовомкабеле для передачи и распределения электроэнергии в таких сетях.
В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.
Кабель марки ВВГ расшифровка
В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:
Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой.
Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые. Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения.
Если все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.
Строение кабеля ВВГ
Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт. ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов.
Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.
Кабель ВВГ технические характеристики
Ниже в таблице представлены основные характеристики проводов данной марки.
Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.
Применение кабеля ВВГ
Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности.
Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Групповая прокладка возможна только при использовании средств огнезащиты.
Разновидности кабеля ВВГ
- ВВГ — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
- ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
- ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
- ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
- ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
- ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
Конструкция ВВГ
- 1. Медная токопроводящая жила
- 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
- 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
- 5. Оболочка из ПВХ пластиката
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 1,5-50 | – |
| Многопроволочная | 16-1000 | 25-400 |
Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Маркировка ВВГ
Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
| Число жил в кабеле, шт. | Цвет изоляции жилы | ||||
| Порядковый номер жилы | |||||
| 1 | 2 | 3 | 4 | 5 | |
| 2 | Серый* | Синий | – | – | – |
| 3 | Серый* | Коричневый | Черный | – | – |
| Серый* | Синий | Зеленый-Желтый | – | – | |
| 4 | Серый* | Коричневый | Черный | Синий | – |
| Серый* | Коричневый | Черный | Зеленый-Желтый | – | |
| 5 | Серый* | Коричневый | Черный | Синий | Зеленый-Желтый |
Синий – нулевая жила
Зеленый-Желтый – жила заземления
(* – или натуральный)
(** – по согласованию с заказчиком)
Маркировка по пожарной безопасности
Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.
Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.
- нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
- нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
- нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
- если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.
Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.
Конструктивные параметры
Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.
| Число жил | Номинальное сечение жилы, мм2 | |||
| Номинальное напряжение кабеля, кВ | ||||
| 0,66 | 1 | 3 | 6 | |
| 1,2,3 и 4 | 1,5-50 | 1,5-240 | – | – |
| 3 | – | – | – | 35-240 |
| 5и6 | 1,5-25 | 1,5-25 | – | – |
Для четырехжильных кабелей наибольшее номинальное сечение жил – 185 мм2.
Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.
Номинальные сечения жил, мм2
| Основные | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевые | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 35 | 50 | 50 | 70 |
Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.
| Наименование жилы | Номинальное сечение жилы, мм2 | |||
| круглой | фасонной | |||
| медной | алюминиевой | медной | алюминиевой | |
| Однопроволочные жилы | 1,0-50 | 2,5-240 | 25-50 | 25-240 |
| Многопроволочные жилы | 16-240 | 25-240 | 25-240 | 25-240 |
Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.
Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.
Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.
Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.
Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой – остальную часть.
Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр – не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.
Изоляция одножильных кабелей может быть любого цвета.
Толщины изоляции кабелей, мм
| Номинальное напряжение, кВ | Номинальное сечение жилы, мм2 | Изоляция из полиэтилена или поливинилхлоридного пластиката | Изоляция из сшитого полиэтилена |
| 0,66 | 1-2,5 | 0,6 | 0,7 |
| 4 и 6 | 0,7 | 0,7 | |
| 10 и 16 | 0,9 | 0,7 | |
| 25 и 35 | 1,1 | 0,9 | |
| 50 | 1,3 | 1,0 | |
| 1 | 1-2,5 | 0,8 | 0,7 |
| 4-16 | 1,0 | 0,7 | |
| 25 и 35 | 1,2 | 0,9 | |
| 50 | 1,4 | 1,0 | |
| 70 | 1,4 | 1,1 | |
| 95 | 1,5 | 1,1 | |
| 120 | 1,5 | 1,2 | |
| 150 | 1,6 | 1,4 | |
| 185 | 1,7 | 1,6 | |
| 240 | 1,9 | 1,7 | |
| 3 | 6-240 | 2,2 | 2,0 |
| 6 | 10-240 | 3,0 -для полиэтилена | 3,0 |
| 3,4 – для поливинилхлоридного пластиката |
Скрученные изолированные жилы должны иметь заполнение промежутков между ними.
Кабели с секторными жилами, кабели марки ВВГ на напряжение до 1 кВ включительно могут быть без заполнения.
В кабелях марки ВВГ на напряжение до 1 кВ включительно поверх скрученных изолированных жил должна быть наложена с перекрытием лента из полиэтилентерефталатной пленки или из поливинилхлоридного пластиката или другого равноценного материала и оболочка из выпре-сованного поливинилхлоридного пластиката.
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.
Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.
Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.
Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2
Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах
С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.
На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.
