Выбираем кабель по жилам и сечению
Сечение жил это один из самых главных критериев выбора изделия. Чтобы обеспечить максимально долгий срок эксплуатации, необходимо выбирать конструкцию с большим диаметром медной жилы. Для этого можно воспользоваться следующей таблицей:
| Число жил и сечение мм² | Диаметр, мм | Масса, кг/км |
|---|---|---|
| 1х2х0,5 | 6.9 | 61.1 |
| 2х2х0,5 | 11.3 | 122 |
| 4х2х0,5 | 12.8 | 173.9 |
| 5х2х0,5 | 13.9 | 200.8 |
| 7х2х0,5 | 15.1 | 244 |
| 10х2х0,5 | 19.3 | 348.9 |
| 14х2х0,5 | 20.8 | 429.6 |
| 1х2х0,75 | 7.3 | 67.9 |
| 2х2х0,75 | 12.1 | 141 |
| 4х2х0,75 | 13.8 | 196.8 |
| 5х2х0,75 | 15 | 228.2 |
| 7х2х0,75 | 16.3 | 279.2 |
| 10х2х0,75 | 20.9 | 399.4 |
| 14х2х0,75 | 22.6 | 495.1 |
| 1х2х1,0 | 8.2 | 86.9 |
| 2х2х1,0 | 12.7 | 156.9 |
| 4х2х1,0 | 14.5 | 223.9 |
| 5х2х1,0 | 15.8 | 261.1 |
| 7х2х1,0 | 17.2 | 322.8 |
| 10х2х1,0 | 22.1 | 462.1 |
| 14х2х1,0 | 23.9 | 578.9 |
| 1х2х1,5 | 9.4 | 111.6 |
| 2х2х1,5 | 15.1 | 206.2 |
| 4х2х1,5 | 17.4 | 302.9 |
| 5х2х1,5 | 19.5 | 374.7 |
| 7х2х1,5 | 21.2 | 466.5 |
| 10х2х1,5 | 27.3 | 665.7 |
| 14х2х1,5 | 29.6 | 839.8 |
Сфера применения
МКЭШ кабель в основном применяется в таких отраслях как:
- видеонаблюдение и сигнализация;
- блоки коммутации электронных систем;
- в измерительных приборах;
- в телефонии;
- для подсоединения разнообразных датчиков.
В плане использования МКЭШ кабель — один из популярных и широко используется в разных сферах. Его применяют для выполнения стационарного соединения электрического оборудования как в бытовых, так и в производственных помещениях. Из-за своей конструкции данный провод не всегда может использоваться. В качестве ограничения выступают предельные значения переменного тока.
Процесс прокладки снаружи
Расшифровка МКЭШ
Ш
— выпрессованный ПВХ защитный шланг
МКЭШ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)
МКЭШ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)
Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:
- товарный знак предприятия-изготовителя
- марка кабеля
- число жил
- номинальное сечение в квадратных миллиметрах
- длина в метрах (число отрезков и их длина)
- дата изготовления (месяц, год)
- обозначение настоящего стандарта
Маркировка изделия должна соответствовать ГОСТ 18690-82.
Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШ должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.
Это интересно: ПВС или ВВГ — что лучше выбрать и в чем разница
Технические характеристики
Итак, переходим к главному вопросу статьи – технические характеристики кабеля МКЭШ. Перечислим их с дополнениями и пояснениями.
Кабель данного типа можно использовать в сетях с переменным током и постоянным. В первом случае он может быть установлен в электрические сети напряжением до 500 вольт и частотою тока до 400 Гц. Что касается постоянного напряжения, то максимальное значение, до которого кабель может быть установлен, это 750 вольт.
Температурный диапазон, при котором МКЭШ может быть эксплуатирован – это от минус 50С до плюс 60С. При этом изгибать изделие можно только при температуре не ниже -15С, противном случае полимерная изоляция начнет ломаться и трескаться.
Существует так называемая допустимая температура нагрева (длительного характера), которую кабель может выдерживать. В случае с МКЭШ этот температурный показатель равен +70С.
Специалисты рекомендуют эксплуатировать эту разновидность кабельного изделия в помещениях или на открытых пространствах только под навесами. При этом оптимальная температура эксплуатации не должна превышать +35С, а влажность быть не более 98%.
МКЭШ можно прокладывать в одну линию или в пучке с другими кабелями
В одиночной прокладке он не поддерживает горение, что очень важно именно для прокладки внутри помещений.
Радиус изгиба соответствует пяти диаметрам провода.
При испытаниях проложенного кабеля используется повышенное напряжение. Если на линию подается напряжение 25 кВ, то время испытания должно составлять 10 минут. Если подается напряжение 2 кВ, то достаточно и одной минуты.
Сопротивление жил провода должно составлять один мегаом на один километр длины
Это при температурном режиме эксплуатации в +20С.
Кабель МКЭШ прекрасно справляется с механическими и ударными нагрузками. К тому же эти нагрузки могут быть как длительными, так и периодическими с быстрым ускорением.
Гарантированный срок службы – 15 лет.
Если подается напряжение 2 кВ, то достаточно и одной минуты.
Сопротивление жил провода должно составлять один мегаом на один километр длины. Это при температурном режиме эксплуатации в +20С.
Кабель МКЭШ прекрасно справляется с механическими и ударными нагрузками. К тому же эти нагрузки могут быть как длительными, так и периодическими с быстрым ускорением.
Гарантированный срок службы – 15 лет.
МКЭШ
Кабель МКЭШ применяют для фиксированного межприборного монтажа, соединения электрической и электронной аппаратуры и приборов, а также для монтажа коммутационной аппаратуры АТС, работающих при номинальном переменном напряжении до 500В частоты до 400Гц, или постоянном напряжении до 750В. Токопроводящие жилы изготавливаются из меди, с ПВХ изоляцией и оболочкой, с защитным покровом или без.
Расшифровка:
М — Монтажный
К — Кабель
Э — Экранированный
Ш — Защитный шланг из ПВХ

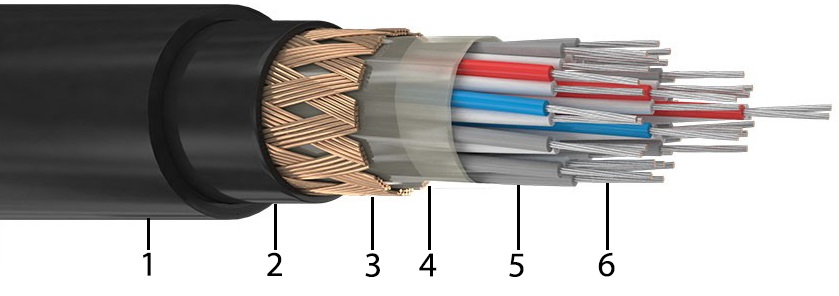

Конструкция кабеля МКЭШ:
- Токопроводящая жила – многопроволочная из медной проволоки.
- Изоляция – из ПВХ.
- Экран из медной проволоки, плотностью не менее 65 %.
- Оболочка – из ПВХ.
Технические характеристики кабеля МКЭШ:
| Номинальное переменное напряжение частотой до 400 Гц | до 500 В |
| Номинальное постоянное напряжение | до 750 В |
| Температура окружающей среды при эксплуатации | от -50°С до +70°С |
| Относительная влажность воздуха (при температуре до +35°С) | до 98% |
| Минимальная температура прокладки без предварительного подогрева | -15°С |
| Минимальный радиус изгиба при монтаже | 5 диаметров кабеля |
| Строительная длина | не менее 25 м |
Параметры кабеля МКЭШ
| Количество жил/сечение кабеля МКЭШ, мм 2 | Максимальный наружный диаметр, мм | Расчётная масса 1 км кабеля, кг |
| 2х0.35 | 7,5 | 61 |
| 2х0.5 | 7,8 | 68 |
| 2х0.75 | 8,3 | 80 |
| 3х0.35 | 7,7 | 64 |
| 3х0.5 | 8 | 73 |
| 3х0.75 | 8,5 | 86 |
| 5х0.35 | 9 | 97 |
| 5 0 5 | 9,5 | 110 |
| 5х0.75 | 10 | 130 |
| 7х0.35 | 9,6 | 113 |
| 7х0.5 | 10 | 132 |
| 7х0.75 | 10,8 | 160 |
| 10х0.35 | 12,4 | 158 |
| 10х0.5 | 13 | 180 |
| 10х0.75 | 14 | 227 |
| 14х0.35 | 13,2 | 190 |
| 14х0.5 | 13,9 | 219 |
| 14х0,75 | 15 | 280 |
Условия эксплуатации и монтажа кабеля МКЭШ:
- Кабели предназначены для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4.
- Номинальное переменное напряжение до 500 В, с частотой до 400Гц, постоянное напряжение до 750В.
- Кабели стойки к вибрационным нагрузкам в диапазоне частот 1 — 5000 Гц с ускорением до 329 м/с2 (40g); к многократным ударам с ускорением 1471 м/с2 (150g) при длительности удара 1-3 мс; к воздействию одиночных ударов с ускорением 981 м/с2 (100g) и линейных нагрузок с ускорением до 4905 м/с2 (500g).
- Климатическое исполнение УХЛ категорий размещения 2–5 по ГОСТ 15150.
- Эксплуатация при температуре окружающей среды от -500 до +50 0C.
- Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15 0С.
- Минимальный радиус изгиба при монтаже, не менее 5 наружных диаметров.
- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 1 мин) — 2 кВ.
- Электрическое сопротивление изоляции жил, на 1 км длины и при температуре 20 0С не менее 5 Мом.
- Кабели не распространяют горение при групповой прокладке.
- Возможно применение кабелей во всех макроклиматических районах включая тропики.
- Строительная длина кабелей не менее 60 м.
Гарантийный срок эксплуатации 3 года с даты ввода кабелей в эксплуатацию. Срок службы 15 лет.
ural-kip.ru
Рекомендации по эксплуатации и уходу за кабелем МКЭШ
Кабель МКЭШ – надежный и долговечный вид кабельной продукции, который требует правильной эксплуатации и ухода для обеспечения его бесперебойной работы и продления срока службы. В данном разделе приведены рекомендации по обслуживанию кабеля МКЭШ.
1. Укладка и монтаж
При укладке и монтаже кабеля МКЭШ необходимо соблюдать следующие рекомендации:
- Укладывать кабель на ровном и сухом основании без острых предметов, которые могут повредить изоляцию кабеля;
- Не перекладывать кабель в близкой близости от сильного тепловыделяющего оборудования;
- Не допускать закручивания и перекручивания кабеля при монтаже и укладке;
- Следить за правильной фиксацией кабеля с помощью крепежных элементов;
- При монтаже кабеля на открытых участках следует защитить его от механических повреждений с помощью кабельных каналов или прокладывания в земле.
2. Эксплуатация и обслуживание
Во время эксплуатации кабеля МКЭШ необходимо следить за его состоянием, а также выполнить определенные регулярные обслуживания:
Периодически проверять кабель на наличие видимых повреждений, таких как трещины, порезы или облазяние изоляции;
Если обнаружены повреждения, следует незамедлительно принять меры по их устранению, чтобы предотвратить возможные перебои в работе кабеля;
Поддерживать чистоту и сухость кабельных линий, регулярно удаляя грязь и пыль;
Избегать воздействия на кабель агрессивных химических веществ;
При необходимости проведения работ на кабельных линиях, следует выполнять их с осторожностью, чтобы не повредить кабель или его изоляцию;
При обнаружении неисправностей в работе кабеля рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонтных работ.
3. Хранение и транспортировка
При хранении и транспортировке кабеля МКЭШ рекомендуется соблюдать следующие правила:
- Хранить кабель в закрытых, сухих и чистых помещениях;
- Не допускать воздействия на кабель прямых солнечных лучей;
- Не перегибать или складывать кабель в узлы, чтобы избежать его повреждения;
- При транспортировке кабель упаковывать в защитные материалы для предотвращения возможных повреждений.
Соблюдение рекомендаций по эксплуатации и уходу за кабелем МКЭШ поможет обеспечить его надежную работу и продлить срок службы. В случае возникновения вопросов или неисправностей рекомендуется обратиться к производителю или квалифицированному специалисту для получения консультации и помощи.
Характеристики кабеля МКЭШ
Кабель типа МКЭШ предназначен для передачи управляющих сигналов либо сигналов связи, преимущественно аналоговых. Относится к категории монтажных кабелей, то есть тех, которыми осуществляется подключение различных электрических и/или электронных модулей в пределах одной системы, их соединение в одно целое.
Круг его использования — различные телеметрические и телефонные системы, оборудование КИПиА и другие сферы с аналогичными задачами. В отличие от популярного в современных сетях связи кабеля Ethernet (витая пара 5-й категории), кабель МКЭШ выдерживает достаточно высокое напряжение — до 500 В переменного тока. Существует специальная версия этого провода, адаптированная для передачи цифрового сигнала.
Расшифровка названия
По старой отечественной традиции каждая буква в названии-аббревиатуре является частью индекса и несет определенную смысловую нагрузку. Так, в данном случае название означает:
- М — монтажный;
- К — кабель (а не провод);
- Э — экранированный;
- Ш — шелк.
Под шелком в данном случае подразумевается дополнительная оболочка, отделяющая проводники в индивидуальных оболочках от экрана. Она выполнена из синтетического полиамидного шелка
Буквенный код традиционно дополняется цифровым, формата (для примера) 4×0.75. Здесь первая цифра — число жил в кабеле, а вторая — их сечение.
Существуют и другие разновидности данной продукции, например кабель МКЭШВнг — негорючий (имеется в виду — не поддерживающий горение при прокладке пучком), или его более «продвинутая» разновидность — кабель типа МКЭШВнг ls — тоже негорючий, но при этом еще и не выделяющий вредных для здоровья веществ при плавлении. Есть вариация МКШ — все то же самое, но без защитного экрана («бюджетная» версия).
Конструкция
Провод МКЭШ имеет несколько — от двух до нескольких десятков — многопроволочных проводников, выполненных из луженой меди. Они должны соответствовать ГОСТу 22483. Каждая жила облачена в поливинилхлоридную изоляцию белого либо индивидуального цвета. В стандартном кабеле этого типа жилы скручены вместе, но не попарно, хотя выпускается и МКЭШ-аналог «витой пары». Все дело в специфике использования этого кабеля — в областях, где он применяется, часто достаточно использовать в качество общего проводника защитный экран — при условии, что он заземлен.
Экран состоит из сетки с квадратными ячейками, выполненной из нелуженой медной проволоки диаметром 0.2–0.25 мм. Его отделяет от токоведущих частей (за исключением их собственных оболочек) пленка из полиамидного или полиэтиленфталатного искусственного шелка. Сверху идет стандартная для электротехнической кабельной продукции ПВХ-изоляция толщиной не менее 0.8 мм.
В качестве приблизительных аналогов кабеля МКЭШ может быть использован провод РПШЭ или КМПВЭ.
Сфера применения
Основное назначение этого кабеля — надежная передача различных коммутационных сигналов в коммутационных сетях различной природы и назначения. Именно для защиты от воздействий внешних электромагнитных полей и наводок сторонних токов и служит медный экран с коэффициентом плотности 0.65 (который иногда применяется в качестве единого нулевого провода). Как уже упоминалось, существует кабель МКШ, лишенный такого экрана. Его допустимо использовать там, где опасность помех в результате наводки близка к нулю — например, при одиночной прокладке.
МКЭШ же может применяться для прокладки пучком, в том числе при близком соседстве с силовыми кабелями, дающими мощные помехи. В частности, он применяется:
- На АТС — автоматических телефонных станциях, для коммутаций внутри станции и, реже, для соединения между собой разных АТС.
- Для сопряжения блоков передачи данных на телецентрах.
- В коммутационных блоках электрических систем для передачи автоматике управляющих сигналов (например, для подачи импульса на магнитный пускатель, реле, включающее или выключающее двигатель, и тому подобное).
- Для подключения контрольно-измерительных приборов и автоматов (КИПиА), в том числе различных датчиков.
- Для различных слаботочных систем — охранной и пожарной сигнализации, видеонаблюдения, видео- и обычной телефонии.
Способ соединения — клеммный либо с помощью пайки. Экран обязательно должен быть заземлен, а разделанные концы провода — гидрозаизолированы. Это значит, что в разделанный конец, из которого извлечены все необходимые провода, должен быть обжат и залит эпоксидной смолой.
Прокладка допускается любым закрытым способом — в кабель-канале или гофре. В исключительных случаях допустимо вмуровывать кабель МКЭШ без гофры в гипсовую стену.
Кабель МКЭШ: описание, назначение, технические характеристики изделия
Кабель МКЭШ относится к конструкциям из поливинилхлорида с медной экранированной оплеткой и токопроводящими лужеными жилами. Он широко применяется в системах автоматической телефонной связи в нашей стране.
Назначение
МКЭШ-кабель активно используется в цепях контрольно-измерительного оборудования при создании коммутационных электрических соединений. А также во многих автоматических слаботочных системах управления с применением вычислительных машин и компьютерной техники, в промышленном телевидении, в многочисленных типах систем телемеханики и охранных системах видеонаблюдения. При создании всех вышеперечисленных конструкций и сетей проводники марки МКЭШ предназначены для осуществления непосредственного (фиксированного) электрического соединения устройств и приборов с клеммными переходами на кроссах связи методом пайки проводов. Следует отметить, что существуют модификации данного кабеля, которые предназначены для расключения разнообразных датчиков ЧМ-типа – с цифровым сигналом.
Кабель МКЭШ можно применять в системах с постоянным электрическим током, напряжение которого не должно превышать 750 В, и с переменным током с напряжением до 500 В. При этом максимальная частота его составляет 400 Гц. Рабочая температура такого проводника находится в диапазоне от -50 до +50 градусов по Цельсию с относительной влажностью в пределах 98%, а в условиях монтажных загибов — не менее -15 градусов. Допустимая продолжительная температура нагрева проводника составляет 70 оС. При одиночном прокладывании кабель МКЭШ не распространяет горение. При монтажных работах следует учитывать радиус допускаемого изгиба, он должен быть в пределах пяти наружных диаметров изделия. При температуре окружающей среды, равной 20 градусам, при различных сечениях его жил сопротивление не превышает 0,1 МОм/км. Данное изделие характеризуется конструкцией, устойчивой к ударным, а также периодическим механическим воздействиям и к длительным вибрационным нагрузкам, как к постоянным, так и временным. Заводом-изготовителем гарантируется эксплуатационная наработка изделия в 10000 часов.
Каждая токопроводящая жила представляет собой многопроволочный медный луженый проводник. Количество которых может варьироваться в зависимости от типа от 2 до 14. Каждая жила покрывается пожароустойчивой изоляцией из ПВХ-пластификата. Все жилы по длине проводника скручены между собой. Каждая пара имеет свой цвет. На сердечник поверх разделительного пласта наложена специальная синтетическая пленка. Экран кабеля состоит из медной проволоки, он не подвержен различным электромагнитным помехам. Благодаря этому обеспечивается качественная и стабильная работа изделия в телефонных сетях. Перед монтажом кабель МКСЭШ необходимо оконцовывать с обязательной гидроизоляцией.
Сколько стоит кабель МКЭШ?
Цена такого изделия зависит от многих факторов, из которых основными будут тип провода и объем закупаемой продукции. Средняя стоимость МКЭШ-проводника с двумя токопроводящими жилами составит 7-15 рублей за метр, а вариант с 14 жилами будет стоить в пределах 60-90 рублей.
Вы закончили заниматься сексом. Возможно, это было хорошо, может быть, это было плохо, но дело не в этом. Процесс закончился. Итак, что вы должны дела…
Сексуальность
Нет никаких сомнений в том, что кошки любят нас настолько, насколько мы их любим. Если вы не относитесь к разряду людей, относящихся благосклонно к эт…
Домашние животные
В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально…
Сон
Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр…
Одежда
Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями….
Знаменитости
Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с…
Брак
fb.ru
Кабель МКЭШ: расшифровка аббревиатуры и обзор характеристик
- Расшифровка аббревиатуры
- Конструктивные особенности
- Основные характеристики
- Особенности монтажа кабеля
- Стоимость кабеля
Расшифровка аббревиатуры
МКЭШ — это обобщённая маркировка данной серии кабельной продукции, где
- М — область использования кабеля, то есть выполнение монтажных работ;
- К — наличие изоляционного слоя, изготовленного из капрона;
- Э — наличие защитного экрана;
- Ш — обозначение внешней оболочки. В данном случае — поливинилхлоридный шланг.
В действующих каталогах и справочниках кабельной продукции обобщённая маркировка не используется, справа от неё обязательно указываются цифровые обозначения, например, МКЭШ 14×0,75. Цифра 14 в данном случае указывает на количество жил, а 0,75 — обозначение сечения медного провода, используемого при её скрутке.
https://youtube.com/watch?v=3kPLSYj9VcY
Конструктивные особенности
Основу кабеля составляют токопроводящие жилы
Поверх сердечника (переплетения жил) накладывается плёнка из синтетических материалов, на который создаётся экран — переплетение тонкой оголённой медной проволоки. Экран защищает кабель от наводок и воздействия различных помех электромагнитного характера. Он также обеспечивает стабильное качество пропускания электрического тока и высокую надёжность изделия.
Основные характеристики
Среди всех эксплуатационных характеристик кабельной продукции наиболее актуальными для серии МКЭШ являются следующие параметры:
- минимальный радиус изгиба, который должен быть равен 5 наружным диаметрам провода;
- погонное сопротивление кабеля — 0,1 Мом/км при эксплуатации линии в среде до +20°C;
- возможность прокладки как в одну линию, так и в пучке с другими кабелями;
- большая строительная длина — более 25 м;
- высокая устойчивость к ударным и механическим нагрузкам;
- большой срок службы — 15 лет.
Наряду с хорошими показателями продукция серии МКЭШ имеет ряд ограничений, которые проявляются в процессе эксплуатации и монтажных работ:
Кабель серии МКЭШ может использоваться в температурном диапазоне от -50°C до +50°С, при влажности воздуха менее 98%.
- Максимально допустимое напряжение зависит от вида тока, протекающего в системе: при постоянном токе — до 0,7 кВ, а при переменном — до 0,5 кВ, с частотой 0,4 кГц.
- Изделия серии МКЭШ подвержены длительному нагреву отдельной жилы, являющемуся нормальным, до достижения отметки в +70°C, что, согласно допуску, является критическим значением.
Особенности монтажа кабеля
Одним из преимуществ серии МКЭШ является то, что его можно прокладывать в кабельных каналах, трубах, колодцах и других линейных сооружениях совместно с кабелями иного назначения. Это достоинство актуально для предприятий с ограниченным пространством, где нет возможностей для прокладки отдельных линий.
От наводок электромагнитного излучения и других помех, исходящих от других кабелей, МКЭШ защищают внутренний (медный) и внешний (поливинилхлоридный) экраны. Они же обеспечивают надёжность и бесперебойную передачу управляющих сигналов.
Но одних экранов недостаточно, чтобы обеспечить необходимое качество передачи; для этого необходимо провести монтажные работы в соответствии с правилами. Ранее они проводились следующим образом: брались концы проводов и распаивались на контакты кросса или распределительного шкафа. А сейчас это делается с использованием кроссировочных колодок.
Каждый конец предназначен для обеспечения прохождения сигнала на отдельный элемент оборудования. Клеммы на кроссировочной колодке обладают цветовой маркировкой, соответствующей цвету жилы. После подключения всех концов к соответствующим клеммам необходимо замкнуть экранирующую медную оболочку на заземлённый корпус оборудования стоечного или шкафового типа. Защита от влаги обеспечивается оконцеванием кабеля с обеих сторон.
Стоимость кабеля
Перед покупкой кабельной продукции, в том числе и представителя серии МКЭШ, следует ориентироваться на следующие факторы:
Количество жил. Например, для управления системой видеонаблюдения, состоящей из трёх камер, нужно использовать кабель, который состоит из более чем 4 жил.
- Сечение кабеля: до 0,5 мм для вторичных цепей слаботочных систем, управляемых мощными магнитными пускателями, и от 0,75 мм, если управление осуществляется электродвигателем.
Стоимость кабеля варьируется от 13,85 до 96,65 рублей за 1 м и зависит от количества жил и их сечения.

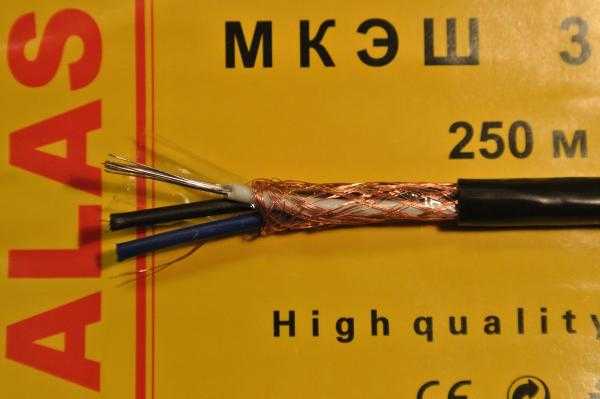

Монтажный проводник МКЭШ
Сфера применения проводниковой продукции не ограничивается высоковольтными подключениями. Слаботочные цепи в сетях обмена данных, телефонии, охраны, видеонаблюдения и автоматики, работают при низких напряжениях. Использование дорогого материала с большим запасом экономически не выгодно.
Нужно применять специально созданные провода. Один из них, кабель МКЭШ, рассмотрен этой статьей.
Маркировка, устройство
Название марки МКЭШ раскрывает, соответственно ГОСТ 10348-80, устройство и основные параметры:
- М – монтажный многожильный;
- К – кабель. Хлорвиниловая изоляция оболочки и гибких жил из луженой проволоки;
- Э – экранирование пучка проводов сеткой с тонкими медными жилками повышает защиту от наводок;
- Ш – шланговая наружная оболочка обеспечивает общую защиту.

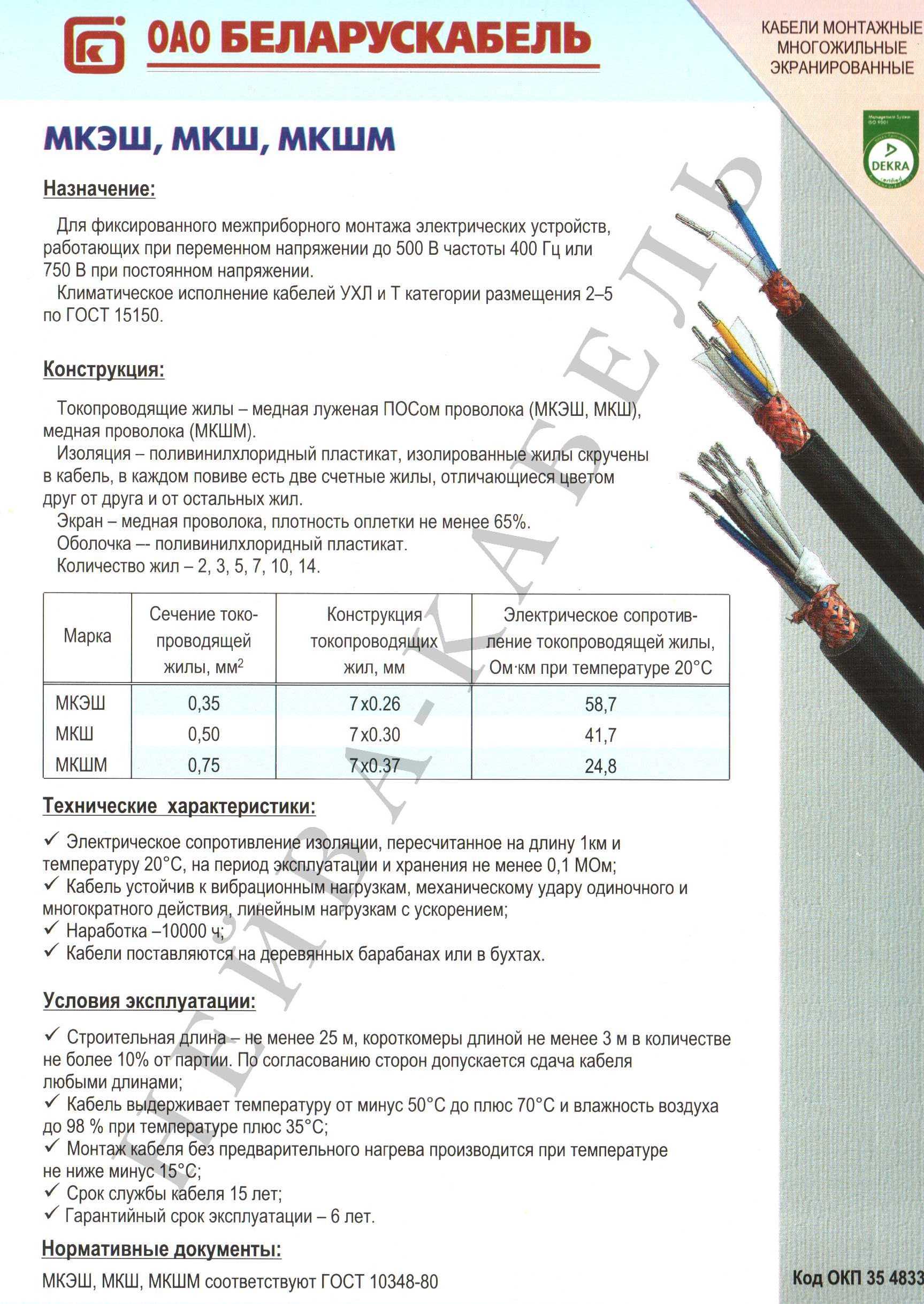

Эта группа продукции включает в себя также марку МКШ. За счет отсутствия экрана стоимость ее ниже, устойчивость помехам маленькая. Ее модернизированный вариант МКШМ еще дешевле. Здесь жилы из нелуженой проволоки:
| МКШ | с многопроволочной жилой из медных луженых проволок, с изоляцией из поливинилхлоридного пластиката, в общей оболочке из поливинилхлоридного пластиката |
| МКЭШ | то же, в общем экране под оболочкой в виде оплетки из тонких медных проволок |
| МКШМ | то же, что МКШ , с жилой из медных не луженых проволок |
Марка может предназначаться для иных климатических условий. Исполнение «УХЛ» обеспечит возможность работы при пониженных температурах окружающей среды. Теплый влажный климат потребует вариант «Т». Изделие стойко переносит воздействие грибков и спор плесени.
Кабель МКЭШ, примеры расшифровки:
| МКЭШ 14х0,35 | 14 жил, поперечное номинальное сечение каждой 0,35 мм 2 |
| МКЭШ-УХЛ 7х0.5 | 7 жилами сечением 0,5 мм 2 , климатическое исполнение разрешает использовать кабель при пониженной на 10 С° от нормального интервала, температуре |
| МКЭШ-Т 5х0,75 | 5 жил по 0,75 мм 2 , предназначен для работы во влажной и теплой среде, благоприятной для развития бактерий и микроорганизмов. Верхняя граница на 10 С° выше стандарта |
Справа от названия указывается ГОСТ.
Характеристики
Определяющими являются значения активного электрического сопротивления жилы, сопротивления изоляции.
| Номинальное сечение жилы, мм | Диаметр проволоки, мм, не более | Электрическое сопротивление постоянному току 1 км круглой медной жилы при 20 °С, Ом, не более | |
| нелуженой | луженой | ||
| 0.35 | 0.27 | 57 | 58.7 |
| 0.5 | 0.31 | 40.5 | 41.7 |
| 0.75 | 0.38 | 25.5 | 26 |
Один километр кабеля имеет электрическую прочность изоляции больше 10 мОм. Испытание проводится напряжением 1 кВ пять минут.
Нормальная эксплуатация обеспечена в интервале температур окружающей среды: -50 ÷ +50°С. Предельный долговременный нагрев жилы ограничен 70°С. Изоляция будет иметь тогда сопротивление 0,1 мОм.
Вес, внешний диаметр всех марок группы:
| Число жил и номинальное сечение, мм | Максимальный наружный диаметр, мм, кабеля марки | Расчетная масса 1 км кабеля, кг | |
| МКШ, MКШM | МКЭШ | ||
| 2х0,35 | 6.7 | 37 | 61 |
| 3х0,35 | 6.9 | 40 | 64 |
| 5х0,35 | 8.2 | 57 | 97 |
| 7х0,35 | 8.8 | 73 | 113 |
| 10х0,35 | 11.6 | 108 | 158 |
| 14х0,35 | 12.4 | 137 | 190 |
| 2х0,5 | 7 | 44 | 68 |
| 3х0,5 | 7.2 | 48 | 73 |
| 5х0,5 | 8.5 | 70 | 110 |
| 7х0,5 | 9.2 | 90 | 132 |
| 10х0,5 | 12.2 | 133 | 180 |
| 14х0,5 | 13.1 | 171 | 219 |
| 2х0,75 | 7.5 | 55 | 80 |
| 3х0,75 | 7.7 | 60 | 86 |
| 5х0,75 | 9.2 | 88 | 130 |
| 7х0,75 | 10 | 115 | 160 |
| 10х0,75 | 13.2 | 170 | 227 |
| 14х0,75 | 14.2 | 220 | 280 |
Срок эксплуатации составляет более 15 лет.
Где используется
Кабель МКЭШ чаще всего используется внутри помещений. Предназначенный для межприборного монтажа, он позволяет добиться качественных соединений в системах:
- Приборов, датчиков, станций КИП;
- наблюдения, сигнализации;
- Дистанционного управления, автоматики;
- Передачи данных, электросвязи.
Стоимость провода не большая. Это обстоятельство также влияет на популярность изделия для монтажа на производстве и дома.
Монтажный проводник МКЭШ Ссылка на основную публикацию
Описание и конструктивные особенности
В основе монтажного кабеля МКЭШВ лежит токопроводящая медная жила, которая сплавом из свинца и олова. В соответствии со стандартами жесткости и площадью сечения конструкции разделяются на одно и многопроволочные. К лужению изделия прибегают с целью исключения оксидировки медной жилы.
Также эта процедура необходима для:
- простоты объединения проводов;
- уменьшения переходного сопротивления в монтажных барабанах.
В качестве защитного слоя для внутренних проводов конструкции идет пластикатная изоляция ПВХ. Данный материал обеспечивает токопроводимость при низких температурах (-50 С), мягкость и устойчивость к механическим деформациям.
- Оболочка из пластиката (ПВХ);
- Внутренняя защита из поливинилхлоридного;
- Экран из сплетенных медных проволок;
- Обмотка полиэтилентерефталатной пленкой;
- Изоляция из поливинилхлоридного пластиката;
- Медная многопроволочная жила.
Также ПВХ-пластикат выдерживает нагрузки при слишком высоких температурах (+110 С). Благодаря такой защите кабель МКЭШВ можно использовать в любой промышленной отрасли с учетом любых климатических условий.
Прежде чем приступить к выбору типа конструкции, необходимо определится с условиями прокладки. Если во время укладки требуется обеспечить жесткое и надежное положение, тогда лучше отдать предпочтение однопроволочному варианту. В случае использования в труднодоступных зонах оптимальным решением будет многопроволочный вариант.
Преимущества использования кабеля монтажного МКЭШ
Кабель монтажный МКЭШ является одним из наиболее популярных и востребованных типов кабеля для проведения электромонтажных работ. Он обладает рядом преимуществ, которые делают его предпочтительным выбором для многих специалистов в данной области.
Высокая надежность и долговечность
Кабель МКЭШ изготавливается из качественных материалов, которые обеспечивают ему долгий срок службы. Он устойчив к различным внешним воздействиям, включая воздействие влаги, температурных перепадов и механических нагрузок. Благодаря этому, кабель МКЭШ справляется с обеспечением электропитания и передачей сигнала с высокой надежностью.
Удобство монтажа
Кабель МКЭШ имеет специальную конструкцию, которая облегчает его монтаж и установку. Он гибкий, что делает его легко сгибаемым и удобным для прокладки на различных поверхностях. Кроме того, на его внешней оболочке присутствует маркировка, которая облегчает идентификацию жил.
Широкий диапазон рабочих температур
Кабель МКЭШ способен работать в широком диапазоне температур, от -40 до +70 градусов Цельсия. Это позволяет его использовать в самых разных климатических условиях и в различных промышленных объектах. Он остается стабильным и надежным даже при экстремальных погодных условиях.
Экономичность
Кабель МКЭШ имеет относительно низкую стоимость по сравнению с некоторыми другими типами кабелей. При этом он обладает высокими эксплуатационными характеристиками и надежностью. Это позволяет существенно снизить затраты на проведение монтажных работ и эксплуатацию системы.
В заключение, использование кабеля монтажного МКЭШ имеет ряд преимуществ, которые делают его оптимальным выбором для различных электромонтажных задач. Он сочетает в себе высокую надежность, простоту монтажа, широкий диапазон рабочих температур и экономичность. Благодаря этим характеристикам, кабель МКЭШ позволяет строить надежные и эффективные системы электроснабжения и передачи сигнала.
