Описание, характеристики и особенности эксплуатации кабеля КГ

Варианты прокладки кабеля КГ

Электротехническое изделие может прокладываться разными способами. Перечислим основные:

1. В трубах, когда требуется дополнительная защита от внешних негативных факторов, механических нагрузок при монтаже на открытом участке. В этих целях можно использовать керамические, металлические и поливинилхлоридные трубы. Процесс установки выполняется в соответствии с пунктами ПУЭ (правила устройства установок), поэтому в точках соприкосновения разных частей нужно обеспечить герметичное соединение и отсутствие зазоров. Это предотвратит попадание любых молекул внутрь трубы. Чтобы избавиться от зазоров, воспользуйтесь специальными муфтами. На вход и выход установите термоустойчивую защиту (к примеру, смоляную ленту). По диаметру труба должна быть в два-три раза больше кабеля.
2. В желобах – более популярный и распространенный метод, который активно используется при прокладке изделия в химически агрессивной среде (цеха, производственные объекты). Площадь сечения кабелей, размещаемых в желобах, не должна превышать 16 кв. мм. Главная особенность укладки связана с тем, что все провода размещаются одним слоем на определенном расстоянии. Таким образом, ширину желоба подбирают в зависимости от количества и проводов, и с учетом интервала между каждым из них.
3. Прокладка по воздуху. Выбирая данный метод, предварительно нужно учесть все факторы окружающей среды, которые могут воздействовать на кабель. Не забывайте о том, что ветер и атмосферные осадки могут оказывать дополнительную нагрузку как на кабель, так и на несущую конструкцию (эстакаду, трос). Тяжелые условия эксплуатации могут привести к обрыву соединения или потерям.
4. Открытая прокладка. Самый простой способ, в соответствии с которым не нужно использовать дополнительные материалы и сооружения. Можно применять при условии отсутствия угрозы обрыва и нагрузок. Актуален на объектах с малым количеством людей и возможностью разместить подвес на достаточной высоте. Категорически запрещено располагать кабель в проходах. Очень экономичный метод, для реализации которого не нужны техника и специальное оборудование. Однако могут возникнуть непредвиденные опасности в процессе монтажа. Требует ответственности и внимательности.
5. Прокладка кабеля КГ в земле нереальна и нежелательна, потому его защита не подразумевает подобную эксплуатацию. Это может привести к повреждениям и обрыва из-за строительных отходов, повышения плотности грунта и т. д.
6. На кораблях используют модификацию кабеля КГ-ХЛ.

Таким образом, стандартный КГ и его модификации позволяют обеспечить надежную коммутацию передвижных установок и агрегатов

При этом важно помнить, что электротехническое изделие подходит только для временного подключения, поэтому далеко прятать его не стоит. Главный минус – отсутствие возможности прокладки под землей. По сравнению с многочисленными аналогами кабель КГ обойдется дороже, но его высокая стоимость окупается непревзойденными технико-эксплуатационными характеристиками

По сравнению с многочисленными аналогами кабель КГ обойдется дороже, но его высокая стоимость окупается непревзойденными технико-эксплуатационными характеристиками.

Как монтировать кабель КГ

Монтаж кабеля КГ может быть осуществлен различными способами в зависимости от конкретного проекта и условий эксплуатации. Однако, в целом, процесс монтажа кабеля КГ состоит из следующих этапов:

Шаг 1. Подготовьте необходимые инструменты и материалы. Для монтажа кабеля КГ вам понадобятся:

• Кабель КГ с необходимой длиной и сечением
• Опорные кронштейны, кабельные лотки и другие элементы крепления кабеля
• Изоляционная лента, скотч или термоусадочные трубки
• Резак или кусачки для резки кабеля
• Кримпер или другой инструмент для установки наконечников на проводники
• Инструменты для крепления кабеля, такие как дюбеля, саморезы и т.д.

Шаг 2. Выполните маркировку и прокладку кабеля. Определите места для установки опорных кронштейнов и кабельных лотков и выполните их монтаж. Затем проложите кабель КГ по определенному маршруту, учитывая все необходимые повороты и изгибы. Если кабель нужно проложить в земле, убедитесь, что он защищен от механических повреждений и воздействия влаги.

Шаг 3. Отрежьте кабель на нужную длину. Используйте резак или кусачки для того, чтобы отрезать кабель на нужную длину с минимальными потерями. При этом необходимо учитывать дополнительный запас длины для возможных поворотов и изгибов.

Шаг 4. Подготовьте проводники. С помощью кримпера или другого инструмента установите наконечники на проводники кабеля. Убедитесь, что наконечники установлены плотно и качественно, чтобы исключить возможность перекоса или обрыва проводов.

Шаг 5. Подключите кабель к источнику электропитания. Подключите кабель КГ к источнику электропитания с помощью соответствующих клемм или разъемов. При этом необходимо учитывать правильность подключения проводников и не допускать коротких замыканий.

Шаг 6. Заизолируйте проводники. Используйте изоляционную ленту, скотч или термоусадочные трубки для того, чтобы заизолировать проводники от внешней среды и исключить возможность коротких замыканий.

Шаг 7. Закрепите кабель. Закрепите кабель КГ на опорных кронштейнах, кабельных лотках или других элементах крепления с помощью дюбелей, саморезов или других крепежных элементов. При этом необходимо учитывать правильность выбора места крепления и надежность крепления кабеля.

Шаг 8. Проведите проверку. После монтажа кабеля КГ необходимо провести проверку правильности монтажа и подключения кабеля, а также его работоспособности. Проверьте наличие напряжения на кабеле и убедитесь, что все соединения и крепления надежно закреплены и не допускают движения кабеля.

Пример монтажа кабеля КГ:
Представим, что необходимо установить кабель КГ для подключения электрического двигателя мощностью 5 кВт. Длина кабеля составляет 20 метров. Максимальный ток, который будет протекать через кабель, составляет 15 А. Для монтажа кабеля КГ вам понадобятся следующие материалы и инструменты:

• Кабель КГ с сечением проводников 2,5 кв.мм
• Опорные кронштейны и кабельные лотки
• Кримпер для установки наконечников
• Изоляционная лента и скотч
• Дюбеля и саморезы для крепления кабеля
• Инструменты для резки кабеля и крепления кабеля

Шаг 1. Установите опорные кронштейны и кабельные лотки на стену. Определите места для установки опорных кронштейнов и кабельных лотков и установите их на стену с помощью дюбелей и саморезов.

Шаг 2. Проложите кабель КГ по маршруту. Проложите кабель КГ по маршруту от источника питания до электрического двигателя, учитывая все необходимые повороты и изгибы. Если кабель проложен в земле, убедитесь, что он защищен от механических повреждений и воздействия влаги.

Шаг 3. Отрежьте кабель на нужную длину. Используйте резак или кусачки для того, чтобы отрезать кабель на нужную длину, с учетом дополнительного запаса длины для возможных поворотов и изгибов.

Шаг 4. Подготовьте проводники. Установите наконечники на проводники кабеля с помощью кримпера.

Шаг 5. Подключите кабель к источнику электропитания и электрическому двигателю. Подключите кабель КГ к источнику электропитания и к электрическому двигателю с помощью соответствующих клемм или разъемов.

Шаг 6. Заизолируйте проводники. Используйте изоляционную ленту, скотч или термоусадочные трубки для того, чтобы заизолировать проводники от внешней среды и исключить возможность коротких замыканий.

Шаг 7. Закрепите кабель. Закрепите кабель КГ на опорных кронштейнах и кабельных лотках с помощью дюбелей и саморезов.

Шаг 8. Проведите проверку. После монтажа кабеля КГ, выполните проверку правильности монтажа и подключения кабеля, а также его работоспособности. Проверьте наличие напряжения на кабеле и убедитесь, что все соединения и крепления надежно закреплены и не допускают движения кабеля.

Технические характеристики

Кабель гибкий КГ обладает некоторыми особенностями, что делает универсальным его внутреннее использование и применение снаружи:

• возможность использования при 100% влажности;
• кабель силовой — гибкий, допустимый радиус изгиба — не менее 8 диаметров кабеля КГ;
• рекомендован для применения на устройствах с высоким уровнем вибрации.

Однако существуют и ограничения. Например, для подключения переносных устройств необходимо учитывать следующие моменты:

• максимальное напряжение в электросети — 660 В;
• при подключении к сети с переменным током максимальная частота колебаний — 400 Гц;
• потребляемая мощность не должна превышать 630 А;
• при подключении силового КГ проводника к электрической сети с постоянным током максимальное напряжение — 1000 В;
• эксплуатация кабеля должна осуществляться при температуре окружающей среды -50…+70 ºС;
• прокладка без подогрева осуществляется при температуре не ниже -15 ºС;
• при длительном выполнении работ температура жилы не должна превышать +75 ºС.

При соблюдении вышеперечисленных параметров срок службы кабеля составит 4 года.

Ранее уже отмечалось, что силовой медный провод КГ может состоять из четырех жил. Однако существует еще один параметр, который отвечает за характеристики кабеля КГ относительно мощности нагрузки — сечение жилы. Размеры сечений:

• в одножильном проводнике сечение может быть от 2,5 до 50 мм²;
• двух- и трехжильный кабель — сечение от 1,0 до 150 мм²;
• четырехжильный — от 1,0 до 95 мм²;
• пятижильный — от 1,0 до 25 мм².

При этом жила контура заземления всегда имеет значение ниже жилы фазы. Например, кабель КГ 3×6+1×4. Здесь указано, что 3 жилы фазы имеют диаметр сечения 6 мм², а заземление — 4 мм². Исключение составляют сечения 1,0 и 1,5. В таких кабелях заземление имеет аналогичный фазе диаметр.

Не менее важными являются температурные показатели, непосредственно влияющие на срок эксплуатации проводника. Большинство кабелей серии КГ применяются при температуре окружающей среды -40…+50 ºС. Некоторые провода могут использоваться при иных температурных условиях. На них наносится дополнительная маркировка «ХЛ» или «Т».

Проверяя сопротивление провода, за основу берут 1 км сварочного кабеля КГ, температуру воздуха +20 ºС, частоту колебания 50 Гц при мощности 2,5 кВт. В данном случае сопротивление должно быть 50 мОм. Осуществляя проверку одножильного кабеля, его помещают в воду. О пригодности кабеля свидетельствует показатель температуры +75 ºС. Повышенный параметр указывает на наличие проблемы. Это может быть износ изоляционного слоя или излом некоторых жил.

Важно! Длина изделия зависит от используемого сечения:

• провод с сечением от 1 до 35 мм² может иметь длину не более 150 м;
• 35-120 мм² — 125 м;
• 150 мм² — 100 м.

https://youtube.com/watch?v=xCAZvSaGVrk

Модификации

Есть несколько моделей из этого разряда гибких проводников: КГВВ и РКГМ. Они предназначены для особых сфер применения. Кабель КГВВ имеет в своей структуре поливинилхлоридную (ПВХ) изоляцию, а не резиновую. Это повышает срок службы до 25 лет. Его используют для подключения механизмов, работающих в карьерах: это экскаваторы, подъёмные краны и прочие большие механизмы, потрeбляющие переменный и постоянный ток.

Важно! КГВВ допускает подачу тока частотой 50 Гц и напряжение от 660 до 1000 В. Интервал рабочих напряжений при постоянном токе – от 1000 до 1500 В

У кабеля модификации РКГМ в структуре присутствует кремнийорганическая изоляция. Он не боится пpaктически ничего, кроме масел и химически агрессивных субстанций. Диапазон температур – от -600С до +1800С. Выпускается с сечением жилы от 0,75 до 120 мм2. Используется в сетях переменного тока с напряжением 0,66 кВ, частотой 50 Гц.

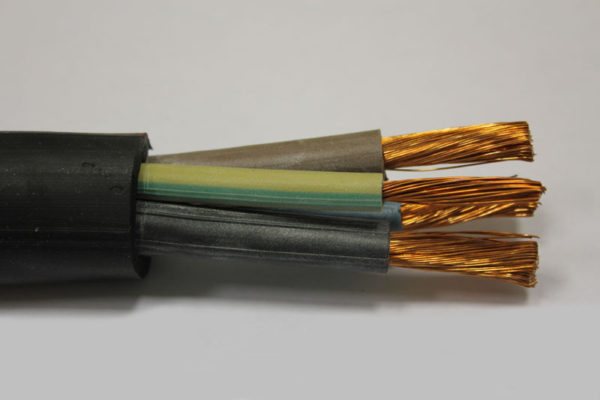

Как сконструирован кабель

Кабель КГ многопроводной покрыт изоляцией из резины. Жилы скручены по 2, 3, 4 и 5 штук соответственно. По технологии изготовление кабелей КГ в резине значительно более трудоёмко, чем таких же в ПВХ изоляции, как, например, ВВГ и ПВС. Испытывают стойкость изоляции в воде, а производят ее из довольно дорогого пластиката.

Удобство в эксплуатации повышается за счёт того, что каждая изолированная жила маркирована индивидуальным цветом или цифрами. Цвет изоляции нулевой рабочей жилы обычно голубой, а заземляющей — либо жёлто-зелёный, либо на нее нанесена цифра 0

Общая оболочка из прочной шланговой резины, качеству которой уделяется особое внимание, поскольку она ответственна за общую надёжность кабелей. Друг от друга жилы отделены слоем синтетической плёнки

Монтаж

Силовой кабель КГ-ХЛ используется для подключения питания механизмов передвижного типа. Прокладку можно осуществлять, как на открытом воздухе, так и в помещении. Не допускают применение в электроснабжении неподвижных агрегатов. Также не рекомендуется подземная прокладка. Причиной является неспособность выдерживать механическое давление и вероятность получения повреждения при воздействии твердых пород.

Разрешается проводить укладку в открытых помещениях на тросе и эстакаде при условии соблюдения техники безопасности. Данный вид кабеля выдерживает длительное воздействие экстремально низких температур.

Достоинства

Основными преимуществами кабеля этой марки являются:

Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
Высочайшая гибкость.
Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

• Во-первых, их напряжение не должно превышать 660 вольт.
• Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
• В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.

Основные технические и эксплуатационные характеристики кабеля марки КГ

Размерные показатели

Вся кабельная продукция делиться по количеству жил в изделии. Выше уже упоминалось, что и кабель КГ (с любыми техническими характеристиками)  этой классификации подвержен. Но есть один размерный показатель, который определяет мощность, выдерживаемую этим кабелем. Это сечение (площадь) жилы.

• В одножильном кабеле сечение варьируется от 2,5 до 50 мм². Есть определенная шкала стандартных значений.
• В двух- и трехжильном от 1,0 до 150 мм².
• В четырехжильном от 1,0 до 95 мм².
• В пятижильном кабеле от 1,0 до 25 мм².

Как уже было сказано выше, заземляющая жила всегда на один порядок меньше, чем фазная. К примеру, КГ 3×6+1×4. То есть, расшифровка здесь такая – три фазных жилы имеют сечение 6 мм², заземляющая 4 мм².

Температурные показатели

Это один из важных параметров, который влияет на срок эксплуатации самого кабеля. В своей массе кабели КГ могут эксплуатироваться в температурном диапазон от минус 40С до плюс 50С. Но есть специальная аббревиатура, которая помогает определиться, в каком климатическом регионе какой кабель лучше использовать.

• Если условия эксплуатации минусовые, то ищите в маркировке провода буквы «ХЛ».
• Если условия службы тропические, то ищите букву «Т».
• Если изоляция сделана из негорючих материалов, то марка будет обозначаться, как кабель КГн.

Что касается сопротивления, то здесь учитываются: длина провода, равная 1 км, температура окружающей среды — +20С, мощность пропускаемого тока 2,5 кВт с частотой колебания 50 Гц. И при всем при этом сопротивление должно составить 50 мОм. При тестировании одножильного проводникового материала, его необходимо обязательно погрузить в воду. Если все эти параметры сходятся, то максимальная температура нагрева будет составлять +75С. Если происходит повышение температуры, то что-то в кабеле не так: или произошел излом жил, или прохудилась изоляция.

И еще одно немаловажное дополнение – это длина изделия в зависимости от его сечения

• Кабель КГ сечением 1-35 мм² выпускается длиною до 150 м.
• Сечение 35-120 мм² — длина до 125 м.
• Сечение 150 мм² — длина кабеля 100 м.

Способы прокладки

Способы прокладки электрооборудования в условиях агрессивной среды:

1. Внутри труб. Метод необходим для предотвращения внешних физических воздействий на открытых участках монтажа. Для этого подходят трубы керамические, ПВХ и прочие. Процесс прокладки должен соответствовать правилам устройства электроустановок, поэтому на местах стыка отдельных частей труба должна быть герметично соединена без каких-либо зазоров с целью предотвращения попадания элементов внешней среды внутрь трубы. Для этого на изгибы надеваются специальные муфты, а на входе и выходе кабеля из трубы применяются различные термоустойчивые материалы (смоляная лента). Диаметр трубы должен превышать диаметр прокладываемого кабеля в 2–2.5 раза.
2. В желобах. Наиболее популярный способ. Этот способ нужен для прокладывания в условиях химической среды, например, в цехах и прочих производственных помещениях. Для этого используются кабели с площадью поперечного разреза менее 16 мм², так как они укладываются в желоб в один слой с некоторыми промежутками. Соответственно, ширина желоба исходит из количества прокладываемых кабелей.
3. Натяжение в воздухе. При данном способе стоит учитывать факторы воздействия окружающей среды, так как на несущие конструкции, такие как эстакады и тросы оказывается дополнительная нагрузка. В особо тяжелых случаях механическое и температурное воздействие может вызвать обрыв соединения или его задержку.
4. Открытый способ. Он не предполагает использование дополнительных материалов и сооружений и осуществляется при отсутствии потенциальных угроз в месте прокладки кабеля. Поэтому прибегать к этому способу стоит в местах малого скопления людей и с достаточной высотой подвеса/крепления кабеля над проходами и согласно всем ПУЭ. Такой способ экономичен, так как не требует сложной техники для прокладывания кабеля, но достаточно опасен в монтаже, поэтому относиться к данному вопросу стоит более чем ответственно.

Проводить КГ-кабель в земле практически невозможно и крайне нежелательно, поскольку собственной внешней защиты ему не хватает для безопасного стабильного функционирования. Высока вероятность повреждения строительными отходами и плотным грунтом. Все работы выполняются квалифицированными работниками с соблюдением всех правил и норм.

Помимо всего прочего, КГ-ХЛ активно используется на судах морского флота.

Наиболее распространёнными аналогами зарубежного производства являются H07RN-F и KRANFLEX NSHTOU (Германия, Китай). Компании, реализующие продукцию данных типов, уже проявили себя только с хорошей стороны в многолетнем опыте эксплуатации и являются наиболее используемыми в сфере прокладки электрооборудования. Несмотря на большую стоимость продукции, использовать товары данной компании является выгодным решением в вопросе надёжности.

К характерным чертам конструкции относится то, что разновидности кабеля по толщине варьируются от 1 до 240 кв. мм. Резина РШТ-2 является основным материалом, используемым для создания внешней оболочки кабеля (а также РШТМ-2). В случаях с проводниками из одной жилы применяется РТИШ-резина.

Маркировка жил производится в точности согласно мировым стандартам.

Температурные показатели

К основным пунктам, хаpaктеризующим температурную зависимость различных параметров кабеля, относятся:

• максимально допустимая рабочая температура – 750С;
• температурный интервал для эксплуатации – от – 400С до +500С;
• сопротивление изоляции – его величина (50Мом/км) измеряется строго при Т = +200С.

Об особенностях температурного климатического режима говорят дополнительные обозначения. Например, у проводника кг хл расшифровка говорит о допустимости эксплуатации в холодном климате.

Интересно. Испытания одножильных КГ кабелей предписывают погружать изделие в воду. При пропускании через него тока его максимальный нагрев должен быть не более 750С для исправного кабеля.

Какие бывают проблемы при использовании (как их не допустить)

Для успешной эксплуатации нужно применять проводник соответствующей модификации для конкретных условий. Для прокладки при морозе ниже -15˚C используют проводник КГ-ХЛ. Для работы в помещениях с агрессивной средой (белильно-прядильное производство, обслуживание конденсаторов, автомастерские и т. д.) используют провод КГ-Н, РКГМ. Когда имеется риск повреждения резиновой оболочки, применяют проводник КГВВ с полимерной изоляцией, более устойчивой к механическим воздействиям.

Провод КГВВ.

Важно! Электрокабель, выдерживающий напряжение до 660 В, допускается использовать и в менее мощных установках. Провода до 380 В не применяются для обеспечения энергоснабжения потребителей высокой мощности

Модификации

Серия КГ состоит из нескольких модификаций, например, провод КГВВ. Его особенность заключается в том, что он использует изоляцию не из резины, а из поливинилхлорида. Такой подход позволяет увеличить длительность службы на срок до 25 лет. Подобный проводник используется для больших механизмов и аппаратов, которые могут работать как от постоянного, так и от переменного напряжения. В качестве примера можно вспомнить о подъемных кранах, карьерных экскаваторах и прочей передвижной технике.

Поливинилхлоридная оболочка делает возможным эксплуатацию проводника в широком температурном диапазоне: -50…+50 ºС. Это значит, что провод не ограничен никакими параметрами относительно климатических условий.

Кабель КГН — еще одна популярная модификация серии КГ. Его основное отличие заключается в более высокой маслостойкости и негорючести. В соответствии с принятыми стандартами аббревиатура расшифровывается следующим образом:

• «КГ» — кабельная продукция обладает гибкими свойствами;
• «Н» — использование негорючей резины в качестве изоляционного слоя.

Конструкция кабеля состоит из ряда основных элементов:

• медная жила, соответствующая 5 классу гибкости;
• разделительный слой, не допускающий прилипание к изоляции;
• резиновая изоляция с цветовой маркировкой;
• оболочка из маслостойкой негорючей резины.

Кабель КГ ХЛ оснащен медными жилами в резиновой изоляции. Данный проводник предназначен для подключения передвижных крупных механизмов к электросетям. Номинальное напряжение при постоянном токе составляет 1000 В, при переменном — 600 В. Частота импульса — 400 Гц. Допускается изгиб провода не менее 8 диаметров. Максимальная температура нагрева жил +75ºС. При наличии нулевой жилы к маркировке добавляется буква «Н».

Конструкция проводника:

1. Многопроволочная медная жила 4 класса и выше.
2. Разделительный слой.
3. Изоляция жилы. Она может иметь сплошную окраску либо продольные полосы. Заземление обозначается желто-зеленым цветом, ноль — голубым. Если ноля нет, то голубой цвет может быть использован для окраски любой жилы, кроме контура заземления. Производитель может согласовывать с заказчиком типы расцветки жил.
4. Оболочка из шланговой резины, способной выдерживать низкую температуру.

Еще одна модификация — РКГМ. Аббревиатура обозначает следующее:

• «Р» — резина;
• «К» — использование кремнийорганической изоляции;
• «Г» — провод голый;
• «М» — сечение медное.

Диаметр сечения может варьироваться от 0,75 до 120 мм². Высокая гибкость: радиус поворота не должен быть менее двух диаметров. Подключается к сети переменного тока с частотой 40 Гц и напряжением 660 В.

Данные характеристики позволяют использовать проводник для подключения различных устройств и инструментов. Допускается прокладка в условиях открытой местности, поскольку изоляция устойчива к солнечному ультрафиолету и влаге. При этом следует помнить об отсутствии защиты от агрессивных веществ и масел.

Что такое силовой электрический кабель и из чего он состоит?

Какие провода бывают — все разновидности кабелей и проводов

Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж

Технические характеристики и область применения силового кабеля ВВГ

Определение площади сечения проводника по его диаметру

Описание и технические характеристики силового кабеля АВББШВ

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE *
• Y – изоляция из ПВХ
• H – отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
• M – монтажный кабель
• C – наличие медного экрана
• RG – наличие брони

* VDE – Verband Deutscher Elektrotechniker – союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

• Y – ПВХ-изоляция
• SL – изоляция из ПВХ
• Li – многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

• U – unfoiled (нефольгированный, неэкранированный)
• F – foiled (фольгированный, экранированный)
• S – screened (экранированный медными проволоками)
• S-F – общий экран из фольги + общий плетеный экран
• S-S – экран каждой пары из фольги + общий плетеный экран
• TP – twisted pair; витая пара
• SAT – satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

• J – инсталляционный, установочный кабель
• Y – ПВХ
• (St) – экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE
• HX – сшитая резина
• C – медный экран
• FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

• H – гармонизированный провод (одобрение HAR)
• N – соответствие национальному стандарту
• 05 – номинальное напряжение 300/500 В
• 07 – номинальное напряжение 450/750 В
• V – ПВХ изоляция
• K – гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

• N – кабель изготовлен согласно немецкому стандарту VDE
• Y – изоляция из ПВХ
• 2Y – полиэтилен
• 2X – сшитый полиэтилен
• S – медный экран
• (F) – продольная герметизация
• (FL) – продольная и поперечная герметизация
• E -трехжильный кабель
• R – броня из круглых стальных проволок
• -J – наличие желто-зеленой жилы
• -O – отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

• F – corda flessibile (гибкая жила)
• R – polivinilclorudo; PVC (ПВХ изоляция)
• O – anime riunite per cavo rotondo (круглый, не плоский кабель)
• R – polivinilclorudo; PVC (ПВХ оболочка)

Цветовое обозначение жил кабеля силового КГ

Наружный изоляционный слой отдельной жилы окрашивается в нужный цвет или имеет синюю полоску по всей длине. Чаще всего заземляющий контур делается желто-зеленым, нулевая жила – синей или голубой (либо с символом «0»).

При обозначении жил КГ-кабеля запрещается использовать три цвета – красный, белый и серый. Остальные оттенки допустимы, при этом обозначение не принципиально. В зависимости от индивидуальных предпочтений заказчика жилы могут окрашиваться в те или иные цвета, иметь полоски или выпускаться без расцветки.

В зависимости от числа жил расцветка может быть следующей:

• три жилы – желто-зеленая, синяя и коричневая;
• четыре – желто-зеленая, синяя, черная и коричневая;
• пять – желто-зеленая, синяя, коричневая и две черных;
• шесть – желто-зеленая, синяя, коричневая и три черных.

Стандартные сечения кабелей с бумажной изоляцией, мм2

Таблица 3.25

Кабели с жилами	Напряжение, кВ
медными	алюминиевыми	6,10	20	35
с нормально пропитанной изоляцией
—	ААГУ, ААШвУ, ААШпУ, ААШпсУ	10-240	—	120-400**
СПУ, СПлУ, СблУ, СБ2лУ, СБнУ, СБГУ, СГУ, СБУ, СКлУ	ААБлУ, ААБ2лУ, АСПУ, АСПлУ, АСБУ, АСБГУ, АСГУ, АСКлУ, АСБлУ, АСБ2лУ	10-240
СГ	АСГ, ААГ, ААШв, ААШп	–	25-400*	—
ОСК, ОСБ, ОСБн, ОСБГ	АОСК, АОСБ, АОСБн, АОСБГ	–	25-185	25-185
ОСБУ, ОСБГУ, ОСКУ	АОСБУ, АОСБГУ, АОСКУ	–	–	120-150*
пропитанные нестекающим составом
ЦСШвУ	ЦАСШвУ	–	–	120-400*
	ЦААШвУ, ЦААШпсУ	25-185	—	120-400*
ЦАСБлУ, ЦСПлУ, ЦСБУ, ЦСБГУ, ЦСБлУ, ЦСПнУ	ЦААБлУ, ЦАСПлУ, ЦААБ2лУ, ЦАСБУ, ЦАСБГУ	25-185
ЦОСБУ, ЦОСБГУ	ЦАОСБУ, ЦАОСБГУ	—	—	120-150*

* Кабели изготавливаются из трех изолированных жил в отдельной свинцовой оболочке.

** Кабели изготавливаются с одной жилой.

Область применения

Кабели КГ используются для подключения передвижных механизмов к электрическим сетям. Они подходят для внутреннего и наружного применения. Не допускается прокладка под землей, а также использование в качестве стационарного подключения установок. Изоляция провода не рассчитана на механические нагрузки. Она может быть повреждена даже от давления твердых грунтов. Однако допускается прокладка кабеля в трубах.

При соблюдении мер безопасности допускается укладка проводника на открытом воздухе. Он способен выдерживать минусовые температуры.

Провод КГ часто используется для подключения кранов, погружных насосов и сварочных аппаратов.
