Как сделать розетку в кабель-канале

Телевизор на кухне

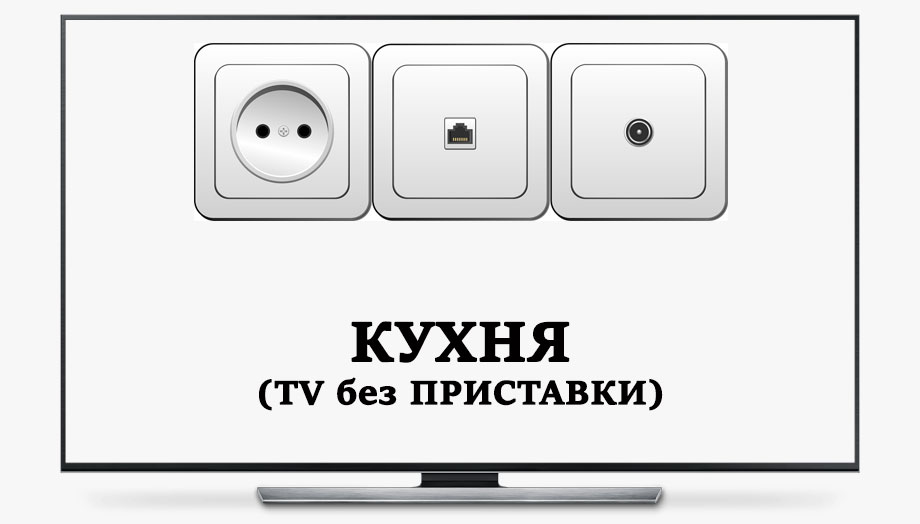

Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).

Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:

220В

TV

интернет

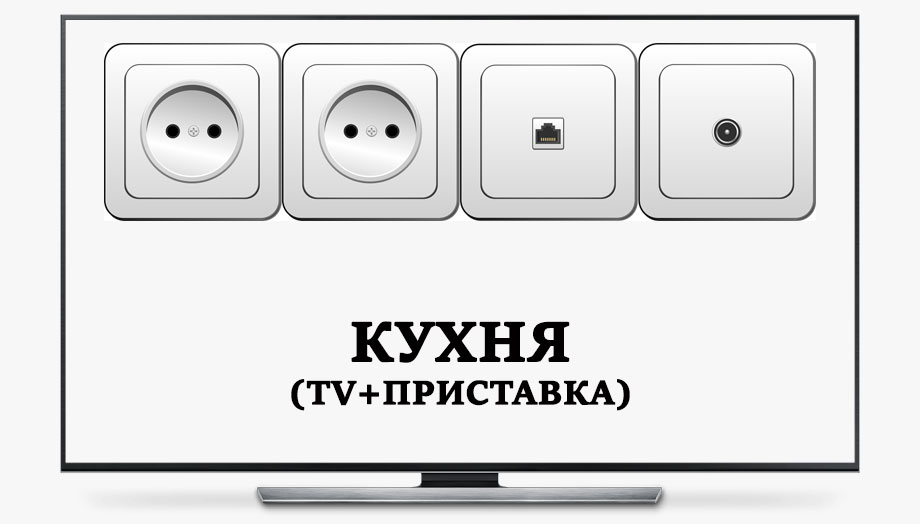

За исключением одного НО – если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.

В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.

Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.

При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.

Соответственно схемка для варианта Кухня + TV + Интернет приставка это:

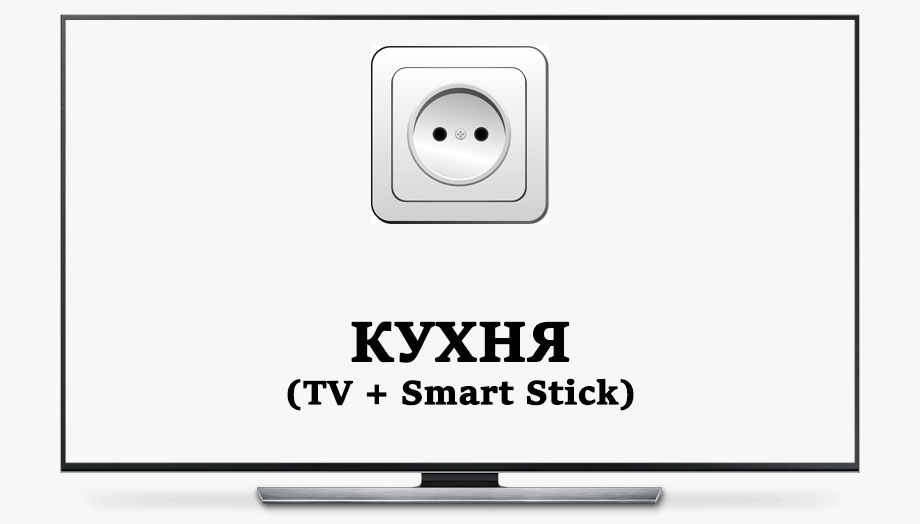

А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.

Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.

Отдельного питания для него не требуется.

Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее

Монтирование кабель-канала с розеткой

Кабель-каналы – это специальные формы для монтажа и укладки проводки. Они широко используются для организации электрической проводки в помещениях. Кабель-каналы бывают разных типов: настенные, потолочные и напольные. В данной статье рассмотрим монтаж кабель-канала с розеткой.

Виды кабель-каналов

Существует несколько видов кабель-каналов, которые могут быть использованы для монтажа розетки:

• Настенные кабель-каналы – предназначены для монтажа на стенах помещений.
• Потолочные кабель-каналы – предназначены для монтажа на потолке помещений.
• Напольные кабель-каналы – предназначены для монтажа на полу помещений.

Порядок монтажа

Для монтажа кабель-канала с розеткой необходимо следовать определенному порядку действий:

1. Выбрать подходящий кабель-канал для монтажа.
2. Определить расположение розетки и отметить его на стене, потолке или полу.
3. Прокладывать проводку внутри кабель-канала, учитывая требования безопасности.
4. Установить розетку в отведенное место кабель-канала.
5. Закрепить кабель-канал на поверхности с помощью крепежных элементов.

Специальные инструменты и материалы

Для монтажа кабель-канала с розеткой потребуются следующие инструменты и материалы:

• Кабель-канал выбранного типа и размера.
• Розетка и соответствующие ей элементы.
• Крепежные элементы для закрепления кабель-канала.
• Инструменты для монтажа: отвертка, дрель, шуруповерт.

При монтаже кабель-канала с розеткой рекомендуется следовать инструкциям производителя и обращаться к специалистам в случае необходимости. Удачного монтажа!

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7
В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос – кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда ). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Как выбрать кабельный канал

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

• из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
• алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
• стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна. Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Крепление плинтуса с кабель-каналом саморезами

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

Дюбель-гвозди для плинтусов и пластиковых коробов

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Саморезы с пресс-шайбой и сверлом

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Клей жидкие гвозди для пластиковых панелей

Монтаж кабель-каналов с розетками, особенности применения

Использование кабель-каналов значительно упрощает систему укладки проводки и установку розеток по комнате или офисному помещению. Чтобы установить розетку, приходилось штробить в стенах пазы и ниши значительных размеров. В отдельных случаях условиями прочности бетона такое штробление не допускается, и вся проводка, от счетчика до розетки, остается наверху.

Проще всего спрятать провод, который техническим ограничениям невозможно уложить в стену:

1. Уложить кабель-канал под плинтусом пола;
2. В припотолочной зоне, под верхним кантом наклеенных обоев, под плиткой Бовелаччи, используя потолочный плинтус с кабель-каналом;
3. Разместить проводку в напольный кабель-канал.

Совет! Если пол в помещении выложен паркетом, плиткой или ламинатом с текстурой древесины, проще всего подобрать соответствующий расцветке кабель-канал под дерево.

Дерево и отделочные материалы с рисунком волокон древесины сегодня широко используются для оформления прихожих, дачных и загородных домиков. Поэтому для стен, облицованных стеновыми панелями или обитых вагонкой, проще всего уложить проводку кабельного телевидения или шнур от сети интернета в кабель-канал под дерево. В глаза не бросается, и главное — можно легко перемонтировать места под розетки, дополнить или изменить схему разводки сетей без капитальной перестройки стен.

При этом уровень безопасности такого способа монтажа розеток остается довольно высоким. Например, для большинства коробов и розеток, изготавливаемых из модифицированного поливинилхлорида, аттестуется уровень противопожарной стойкости, равный IE40. При этом материал выдерживает нагрев до 950оС с самозатуханием фронта горения.

Способы монтажа кабель-канала и розеток

Проще всего выполнить разводку электропроводки с помощью специального плинтуса, в котором при производстве отштампована ниша под укладку провода кабель-канала. Сам плинтус легко крепится к стене с помощью саморезов. После разнесения сетевого пучка останется установить розетки и закрыть ниши в плинтусах с помощью пластиковых крышек.

Большинство производителей подобной продукции предлагает различные варианты розеток, которые с минимальными усилиями могут быть установлены на плинтусах с кабель-каналами. Для установки потребуется только вырезать в плинтусе паз под крепление корпуса розетки, подключить контакты и закрыть розетку откидной крышкой.

Таким же способом устанавливаются потолочные розетки и кабель-каналы. Отличие только во внешнем виде. При желании можно отказаться от фирменных розеток и установить обычные наружные розеточные коробки, если у них полностью закрытый корпус.

Стандартный настенный кабель-канал состоит из двух частей — настенной планки и крышки. Чтобы смонтировать устройство, достаточно закрепить планку на стене с помощью саморезов, клея или клипсов – «клопов», уложить проводку и закрыть крышкой.

Кроме коробов, при изготовлении наружной проводки приходится использовать доборные элементы в виде тройников, угловых элементов, разветвителей, ревизионных коробок и переходников от настенных кабель-каналов к напольным каналам. При этом выключатель для кабель-канала и розетки обычно устанавливают на уровне, максимально комфортном для пользования конкретным человеком – хозяином кабинета или комнаты.

Неоспоримым преимуществом подобной технологии является возможность изменения расположения розеток и выключателей после перестановки мебели в комнате или полного ее переоборудовании. При этом для переноски розеток потребуется не более часа рабочего времени.

Напольные варианты кабель-каналов

Для помещения с большим количеством сотрудников и персональной техники более актуальным является разводка электропроводки и сетевых шнуров и розеток от общего ввода к конкретным потребителям, удаленным от стен на немалое расстояние. В этом случае чаще всего применяются напольные кабель-каналы. Принцип укладки не отличается от настенных вариантов, но есть отличия в самой конструкции кабель-канала.

В напольных системах кабель-каналов проводка укладывается в пазы резиновых лент, закрываемых сверху прочными крышками скругленной формы. Это позволяет уменьшить риск повреждения кабель-канала при ходьбе. Прочность каналов такова, что выдерживает вес человека и кратковременное нагружение твердым предметом, массой до 40 кг. В местах расположения оконечных потребителей и техники электропроводка выводится в виде башенки с несколькими розетками, похожей на обычную электрическую переноску.

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы. Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей

Но у этого способа монтажа ест несколько существенных минусов:

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

• Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
• Нельзя без проблем проверять проводку на наличие повреждений.
• Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
• Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
• Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

Подготовка к работе

Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.

Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.

При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.

Качество провода

Стоит помнить, что надежность скрытой, да и любой, проводки не в последнюю очередь зависит от качества провода. Сегодня на рынке можно найти немалый ассортимент проводников. Их основные параметры следующие:

• диаметр сечения жилы может быть от 800 до 0, 75 мм;
• материал жилы (чаще всего встречается медь, алюминий или их сплав);
• количество жил вплоть до 37;
• оболочка провода пряжа, резина, бумага, пластмасса (более защищенные провода имеют сразу два типа изоляции).

Для монтажа проводки в домашних условиях используют кабели под маркировкой NUM и ВВГ, а также провода ШВВП, ПУНП и ряд прочих. Стоит вкратце рассказать об основных особенностях.

ВВГ –кабель без брони, жилы которого медные, а изоляция виниловая. На рынке встречается несколько разновидностей с дополнительной маркировкой: ВВГ НГ отличается повышенной пожарной безопасностью, ВВГ З обладает дополнительной изоляцией и т.п.

NUM – кабель повышенной прочности для организации скрытой проводки. Плохо подходит для наружной проводки, так как наружная оболочка обладает слабой устойчивостью к солнечному свету.

ПВС – соединительный провод для любых типов работ.

ПБГПП и ПБПП – провода для прокладки осветительных линий. Различаются наличием дополнительной гибкой жилы.

ШВПП – медный провод повышенной гибкости.

В общем и целом, сделать скрытую проводку дома своими руками – задача сложная, но вполне доступная даже неспециалисту. Главное здесь – четко соблюдать описанные выше особенности технологии и нюансы и тогда качественная проводка сможет радовать на протяжении многих лет.

Нормативная документация

Весь цикл работ необходимо проводить в соответствии с установленными нормами и правилами:

1. ПУЭ (издание 7). Это ключевой документ, на основании которого и формируется проект электрификации. Данные правила доступно описывают процесс выбора проводника, освещения, автоматики и распределительных устройств.
2. СНиП 31-02. Этот документ составлен в соответствии с вышеуказанными правилами. В нем перечислены основные требования, касающиеся систем электрификации в жилых зданиях.
3. СНиП 3.05-06-85. В данном документе содержится информация касаемо устройства электрической проводки в домах как старого, так и нового типов, описаны способы подвода силового кабеля и правила его грамотного ввода в помещение.

Основной используемый документ при проектировании электрификации — ПУЭ, издание 7

Эти 3 документа достаточно сложны для восприятия, так как информация в них изложена техническим языком.

Важно: Любой монтаж электропроводки в деревянном доме, проводимый собственными силами, должен соответствовать «Правилам устройства электроустановок». Здесь доступно и понятно сформулированы все основные требования, касающиеся данного процесса.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

• на распорные лапки, привычный способ монтажа;
• при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

• полностью обесточить подачу электроэнергии в доме на вводном автомате;
• раскрутить винты, которые крепят лицевую панель старой розетки;
• снять лицевую панель и рамку (если рамка была установлена);
• раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
• немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
• оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
