Кабель для разных способов ввода электричества в дом

Подключение к сети от столба

После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.

Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.

Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.

Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.

Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.

Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.

Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.

Подводка электричества к дому

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Правильный монтаж СИП кабеля: как выполняется и что для этого нужно

Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации

Монтаж кабельных линий

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Электропроводка в деревянных стенах

Нормативы, изложенные в Правилах устройства электроустановок, должны строго соблюдаться, особенно это касается монтажа электропроводки в доме из дерева.

Поэтому при проведении кабеля сквозь стену обязательно используется металлическая труба с толстой стенкой. Располагаться в стене она должна под небольшим углом, позволяющим избежать попадания внутрь атмосферных осадков.

В случае монтажа скрытой проводки, ее также необходимо помещать в защитную трубку. При этом нужно следить, чтобы изгибов канала было как можно меньше, чтобы упростить проталкивание провода к распределительному щитку. Следовательно, само его размещение необходимо тщательно продумать.

Виды защитных труб

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра.Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Безопасность электрических сетей

Электричество опасно, ведь может поражать человека при касании тела. Схема безопасности электрики предусматривает следующие меры:

• верное расположение розеток;
• присутствие изоляции на открытых токовых частях;
• высокая защита линий в детских комнатушках;
• все потребные компоненты заземляются;
• большая часть электрических узлов должна быть недоступна для тела людей;
• особые меры по защищённости мокрых комнат.

Установка электричества должна выполняться только по схеме с применением предписанного в ней сырья. Непозволительно устанавливать неприсущие чертежу автоматы. Запрещено самовольно снижать разрез проводов. Ожидается, что участки сочетания проводков будут устроены по правилам. Нельзя скручивать провода из металлов разного типа. Все скрутки вносятся в короба.

Что такое ввод в дом кабеля под землей

Электропитание частного дома осуществляется от воздушной линии электропередачи поселка или иного населенного пункта, где построен дом или будет строиться дом.

Стоит напомнить, что подключение электричества к дому требует разрешения. Электропитания берется от ближайшего столба линии. Вариант ввода электропитания в дом зависит от ряда условий, а именно:

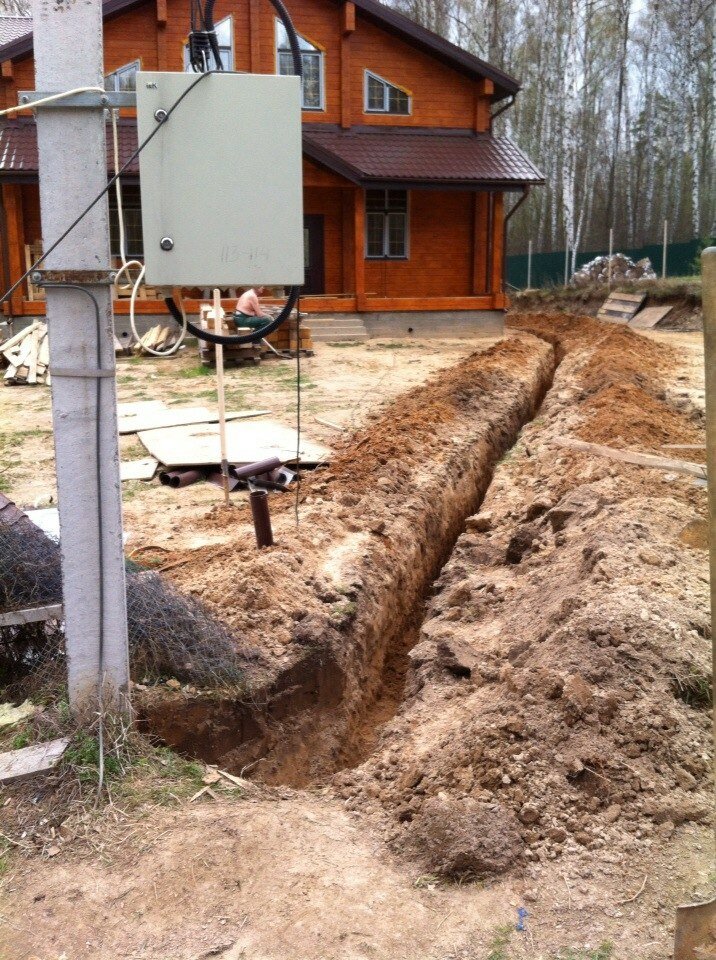

Во-первых, ввод в дом кабеля под землей осуществляется по траншее. Это значит что на отрезке трассы от столба до дома в земле не должно быть других коммуникаций, которые могут быть повреждены.

Во-вторых, геология участка, должна подтвердить возможность траншейного ввода кабеля. Промерзание, вспучивание грунта, его сдвиги и промерзание, а также подземные воды имеют значение для траншейного ввода.

В-третьих, прокладка траншеи не должна нанести вреда зеленым насаждениям;

В-четвёртых, удаленность линии электропередачи от дома может создать нерешаемые проблемы для прокладки траншеи под дорогой, через пруд, другой участок, дренажную канаву.

В-пятых, подземный ввод дороже. Копка и обустройство траншеи, организация спуска кабеля со столба, организация ввода кабеля в дом под фундаментом требуют больших вложений, чем воздушный ввод.

Всё это нужно учитывать, для принятия решения про ввод в дом кабеля под землей. Однако плюсы подземного ввода чаще перевешивают сложности, а именно:

• Подземный ввод не подвержен погодным воздействиям и в этом плане более надежен;
• Его не может задеть проезжающая машина, строительная техника, соседи и т.п.;
• Фасад дома не портят элементы и кабели воздушного ввода;
• Кабель в земле нельзя быстро срезать и украсть;
• Его нельзя нарочно повредить;
• С подземным вводом не нужно решать задачи повторного заземления.

Ввод в дом кабеля под землей имеет свои плюсы. Остаётся выбрать кабель для подземного ввода.

Виды защитных труб

Расчет потребляемой мощности

Хватит ли 15 кВт? Такой вопрос должен беспокоить владельцев. Рассчитывается максимальная потребность просто: суммируется мощность всей бытовой техники (чайника, утюга, миксера, микроволновой печи, варочной поверхности, фена, телевизоров и компьютеров), котлов, водогрейных агрегатов, теплых полов, освещения. Чтобы оценить реальную мощностную потребность специалисты рекомендуют применять понижающий коэффициент 0,7. Вероятность одновременного включения всех электроприборов мала. В этом случае переплачивать за дополнительный энергетический ресурс не имеет смысла. Как правило, для помещений площадью 100 м2 мощности 15 кВт хватает. Если для жизнеобеспечения нужно больше электроэнергии – придется раскошелиться. Фокус с разделением участка на части не удастся: собственник имеет право пользоваться льготой один раз за три года.

Как правильно сделать подземный ввод электропитания в деревянный дом

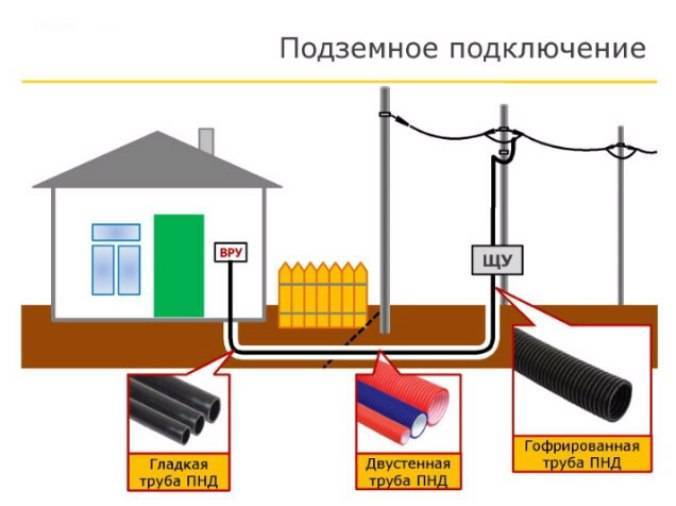

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (необязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее  1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Какой кабель проложить в земле от столба до дома 380в 15квт. Как правильно выбрать, какое сечение нужно на 15 кВт?

Если вы хотите самостоятельно рассчитать, какое сечение нужно на 15 кВт, пользуйтесь приведенными ниже таблицами. В них все довольно просто и понятно. Находите ваше напряжение (380В), находите вашу мощность (15 кВт) и смотрите на значение, которое находится на пересечении этих параметров. Как мы уже упоминали, это значение – 4 кв.мм. Однако сечение для алюминиевого и медного кабеля разные, поэтому для вас мы опубликуем две таблицы.

Для того, чтобы не запутаться, какое сечение нужно на 15 кВт , мы рекомендуем вам обратиться к специалистам. Квалифицированный специалист оценит все нюансы вашей ситуации, проведет осмотр и расскажет, какое сечение нужно на 15 кВт, а также осуществит качественную прокладку кабеля и установку всех необходимых устройств.

Почему самостоятельно выбирать кабель – не очень хорошая идея?

Конечно, ваше стремление сделать все самостоятельно похвально. Однако если у вас нет соответствующего образования и допуска к работе с электричеством, лучше воздержаться от самостоятельного подбора и самостоятельной прокладки кабелей.

Зачастую при подключении небольшой мощности хочется сделать все своими руками, чтобы затратить на подключение электричества минимальное количество финансовых средств. Однако экономия в таком деле приводит к печальным последствиям. Короткое замыкание – далеко не самое страшное, что может произойти.

Именно поэтому важно не только хорошо знать, какое сечение нужно на 15 кВт в стандартных случаях, но и учитывать все особенности и нюансы именно вашего объекта

Как заказать помощь специалистов?

Для того, чтобы узнать, какое сечение нужно на 15 кВт в вашем случае, вам достаточно лишь позвонить в энергосервисную компанию. Сделать это можно прямо сейчас. Мы уже рассказали вам, что в большинстве случаев сечение составляет 4 кв.мм, но вы можете уточнить эту информацию именно для вашего случая, позвонив нам по телефону +7 (812) 648-50-05. Мы подробно расскажем вам, какое сечение нужно на 15 кВт, и как правильно подобрать кабель.

Однако консультация специалиста – далеко не единственное преимущество, которым можно воспользоваться.

Быстрое и выгодное технологическое присоединение.

Как правило, вопрос о прокладке кабеля при соответствующей мощности, возникает при подготовке объекта ко вводу в эксплуатацию. Для того, чтобы подключить электричество к объекту, проложить кабель и установить автомат мало, надо еще получить соответствующую мощность. А для этого, в свою очередь, надо обратиться в сетевую компанию и получить технические условия, от состава которых будет зависеть общая стоимость осуществления технологического присоединения в вашем случае.

• Даже в том случае, если вы уже получили не очень выгодные технические условия, но еще не подписали договор, мы можем вам помочь! Звоните нам, и мы получим для вас хорошие технические условия, которые позволят снизить итоговую стоимость по договору на технологическое присоединение в несколько раз!
• Также мы выполним для вас все необходимые электромонтажные работы быстро и качественно. В своей работе мы используем только современное и надежное оборудование, а также качественные расходные материалы. Наши специалисты легко ориентируются в любой ситуации и гарантируют вам качество всех осуществляемых работ. А мы гарантируем вам неизменность цены на протяжении всего срока договора!
• Также у нас вы можете воспользоваться помощью в заключении договора со сбытовой компанией. Мы соберем для вас полный пакет документов, предоставим его гарантирующему поставщику электроэнергии и заключим выгодный для вас договор, раз и навсегда решив вопрос с бездоговорным потреблением электроэнергии.
• Ускорим финальный этап введения объекта в эксплуатацию: быстро получим все необходимые согласования и разрешения!

Административно-правовые нюансы

Подводом электричества к частному дому должны заниматься электрики с определенной группой доступа

Чтобы ввести в помещение электричество, владелец должен получить разрешительные документы от энергосбыта. Основанием для разрешения является проект ПВЭ, где детально описывается внутренняя электросеть, предоставляются расчеты мощности потребителей. После этого устанавливаются параметры выделенной мощности и потребительский лимит. Согласно ПВЭ определяются техусловия – способ подключения, особенности коммуникаций, инженерные аспекты.

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

Пример ответа на заявку на технологическое присоединение

Владелец недвижимости направляет запрос в выбранную сетевую организацию. Компания рассматривает заявку на протяжении 15 дней. После положительного ответа подготавливаются документы:

• заявление на техприсоединение по унифицированной форме;
• схема энергоприемников;
• копии документов о праве на здание или земельный надел;
• заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

Выбор сечения и марки СИП

При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

• Назначение воздушной линии.
• Условия эксплуатации, места прокладки и основные требования безопасности.
• Количество фаз, которые требуется подключить.
• Общая мощность предполагаемой нагрузки.

Конструктивные особенности кабеля СИП:

• В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
• В СИП-2: имеется изоляция у нулевой несущей жилы.
• В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
• В СИП-4: в изолированных жилах сердечники отсутствуют.
• В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

Как выполнить подвод кабеля по воздуху

Выполнение ввода по воздуху выполняется быстро, без дополнительных затрат, но этот кабель может быть оборван ветками или падающим деревом, а также автомобилями. Кроме того, необходимо выполнить следующие требования:

1. Высота подвода кабеля к зданию более 2,75 м.
2. Расстояние между проводом и проезжей частью должно быть больше 6 м в нижней точке провисания.
3. Без промежуточного столба кабель натягивается на длину до 10 метров. Расстояние от дополнительного столба до магистрали не больше 15 м.

На рисунке изображена схема подключения электричества к дому от столба по воздуху и расстояние между опорами. Если длина ввода электроэнергии в частный дом превышает 25 м, то это уже не подвод кабеля, а прокладка магистральных линий на столбах для электрических проводов, которую выполняют соответствующие организации.

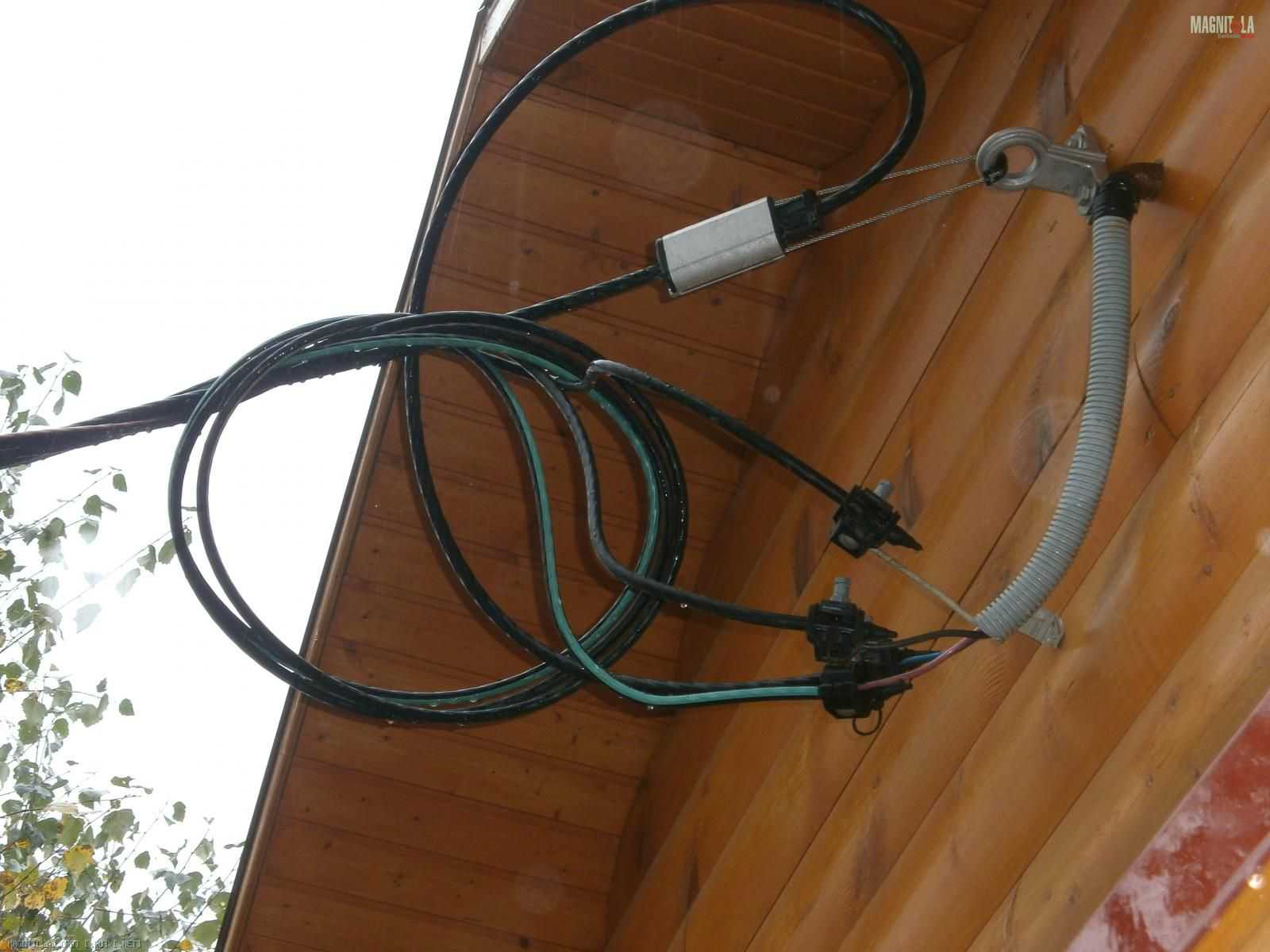

Ввод кабеля в дом через стену в деревянном доме выполняется в стальной трубе. При вводе в кирпичное здание труба может быть пластиковая. К щитку кабель прокладывается скрытым или открытым способом и на высоте менее 2 м закрывается пластиковой или стальной трубой.

При недостаточной высоте сооружения, ввод кабеля для воздушной линии на даче или частном доме выполняется через прямую или изогнутую (гусак) стойку. Они отличаются формой и креплением на стене:

1. Прямой ввод крепится на стене дома, и кабель проходит сквозь крышу. В дальнейшем он стыкуется с проводом, заходящим в здание. При этом попадание влаги внутрь трубы не опасно.
2. Труба, выполняющая ввод, изогнута и проходит через стену дома. При этом кабель идет цельным куском от столба через гусак для электричества до вводного автомата или электросчетчика.

Сечение и материал кабеля зависит от его длины:

• до 10 м — медный кабель 4 мм²;
• от 10 до 15 м — медные провода 6 мм²;
• сечение алюминиевого кабеля не менее 16 мм².

Прокладка электрического провода

Есть два варианта прокладки кабеля:

1. Устаревший. Вдоль трассы натягивается стальной трос или проволока. К ним при помощи специальных креплений подвязывается изолированный кабель.
2. Современный. Использовать самонесущий изолированный провод СИП. Он натягивается без дополнительных тросов и держится за счет прочной изоляции или внутренней стальной проволоки.

Такой кабель является самым распространенным при выполнении ввода в дом. Его подключение производится специальной арматурой, включающей в себя натяжные устройства, крепления и фарфоровые или пластмассовые изоляторы. Эти устройства изготавливается менее прочными, чем сам кабель и при налипании снега или падении деревьев арматура разрушается и токопроводящие жилы падают на землю. Сам кабель и его изоляция при этом остаются неповрежденными. При устранении аварии достаточно поменять крепления и изоляторы.

На картинке изображен устаревший способ ввода четырьмя одножильными проводами, натянутыми на фарфоровых чашечках и как закрепить СИП на стене дома.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор

Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.

2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.

2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Параметры, которые надо учитывать при выборе кабеля

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля, в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

Варианты с алюминиевыми проводами:

Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами	С тремя проводами
(алюминий)	Способ прокладки прокладки
воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Расчет сечения кабеля для ввода в дом

На улице монтируется кабель СИП 2х16 или 4х16, внутри строения – ВВГнг-ls 2х6, 2х10, 4х6, 4х10. Подбор сечения для вводного кабеля, идущего в частный дом, осуществляется в зависимости от нагрузки потребителей, квадратуры комнат, надворных построек, наличия электроотопления и электроплиты.

ПУЭ устанавливают применение медного кабеля для организации сети. Норматив также отмечает зависимость сечения от напряжения на линии и параметров мощности. Чтобы не заниматься расчетами, стоит обратиться к таблице.

Ток автоматов, А	Мощность, кВт	Сечение кабеля, мм2
Сеть 220 В	Сеть 380 В
5	1,1	2,6	1
6	1,3	3,2	1
10	2,2	5,3	1,5
16	3,5	8,4	1,5
20	4,4	10,5	2,5
25	5,5	13,2	4
32	7	16,8	6
40	8,8	21,1	10
50	11	26,3	10
63	13,9	33,2	16

Подходящее сечение кабеля для ввода в дом – от 6 до 16 мм2. От счетчика до шины распредавтоматов однофазной сети актуален провод с сечением 6 мм2.
