Виды – устройство, технические характеристики
Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.
Они различаются по принципу работы, техническим характеристикам и конструкции.
Резистивный
Кабель резистивного типа бывает — линейным и зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.
Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.
Резистивный делится на:
- Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.
Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.
Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.
Двужильный — состоит из двух параллельно расположенных жил, которые передают электрический ток. Их отличие и преимущество от одножильного типа — второй конец не нужно возвращать к месту подключения, это особенно удобно при обогревании протяжённых трубопроводных магистралей.
- Зональный — его конструкция более сложная, по сравнению с линейным. Состоит их двух токоведущих медных жил, каждая из которых имеет отдельную изоляцию. Кроме того, он толще, чем линейный.
Отличие этого вида в том, что внутренняя изоляция оснащена окошками, через каждые 1 — 2 метра. Через них проводник подсоединяется к нагревательной проволоке, беря на себя напряжение сети.
Благодаря такой конструктивной особенности, постоянное сопротивление присутствует не во всём проводнике, а только в той или иной секции-зоне. Плюс — в возможности подбирать длину секции по своим потребностям. Минус — высокая цена.
Саморегулирующийся
Саморегулирующийся греющий кабель — современная модель, отличается от резистивного не только конструктивными особенностями, но и принципом работы.
Провод с саморегуляцией — это проводники, заключённые в полимерную матрицу. Для работы не требуется регулятор, он сам будет поддерживать ту температуру, на которую его настроить, поэтому он не перегревается. Стоит такой вид дороже, но несмотря на это, повышенное КПД делает его экономичней.
Саморегулирующий проводник бывает экранированный и неэкранированный:
- Экранированный — внешняя оболочка покрывает оплётку из лужёной медной проволоки, которая защищает от механических повреждений, служит заземлением. Такой кабель предназначен не только для обогрева водопровода, но и для установки на открытом воздухе — кровля, водосток.
Оболочка бывает пищевая — применяется при нагреве водопроводных и канализационных систем внутри, и с УФ- защитой — монтируются на крыше, где много солнечных лучей.
- Неэкранированный — изделие не имеет защитную оболочку. Используется для обогрева бытовых трубопроводов, не укладывается на открытом воздухе, где возможно воздействие агрессивных сред.
- Наружная полиолефиновая оболочка.
- Оплетка из луженной медной проволоки.
- Изоляция из эластомерного термопластика.
- Полиэфирная оболочка.
- Полупроводящая саморегулирующая матрица.
- Медные жилы.
- Наружная полиолефиновая оболочка.
- Внутренняя полиэфирная оболочка.
- Полупроводящая саморегулирующая матрица.
- Медные жилы
Основные области применения саморегулирующегося нагревательного кабеля:
- бытовые трубы;
- системы обледенения (крыши, дорожки);
- промышленность.
Для обогрева разных коммуникаций, требуется нагревательный элемент следующей мощности. Для:
- труб внутри — 10 Вт/м погонный;
- трубопровода снаружи — 15 Вт/м. п.;
- крыш и дорожек — 24-30 Вт/ м. п.;
- систем антиобледенения — до 40.
Способ укладки спиралью
Второй способ монтажа греющего провода для водопроводных труб – спиральная укладка. Его использование усиливает нагрев по всей длине или в особо опасных местах вводов в дом, расположения кранов. Электрокабель укладывается аккуратно, без резких изгибов.
Работа выполняется следующим образом:
- Пластиковая труба по всей длине обматывается металлизированной лентой
- Электрический кабель наматывается спиралью;
- Фиксируем клейкой лентой (алюминиевым скотчем) по всей длине;
- Закрепляем датчик температуры и его провода кабельными стяжками;
- Укладываем теплоизоляцию.
Удобнее сначала намотать электрический кабель свободно, с прогибом, а затем постепенно затягивать его через катушку, добиваясь плотного контакта с трубой. Расстояние между оборотами спирали составляет 4-5 см. На вводе коммуникаций в дом, в местах установки запорной арматуры фиксируется более плотно.
Термостат устанавливается в помещении рядом с электрощитом или в нем самом, если прибор имеет специальное крепление. Подключают терморегулятор к электросети через автоматический выключатель на 6 А. Рекомендуется установить УЗО с более высоким номиналом и током утечки 30 мА. Подключать кабель и датчик, нужно в соответствии со схемой на термостате.
Разновидности нагревательного кабеля
Монтаж кабеля снаружи трубы
Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:
Один ряд кабеля вдоль трубы по прямой.
- Многорядно, ряды располагаются параллельно друг другу.
- По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
- Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.
Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.
Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.
Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.
Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.
Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.
Инструктаж по подключению обогрева

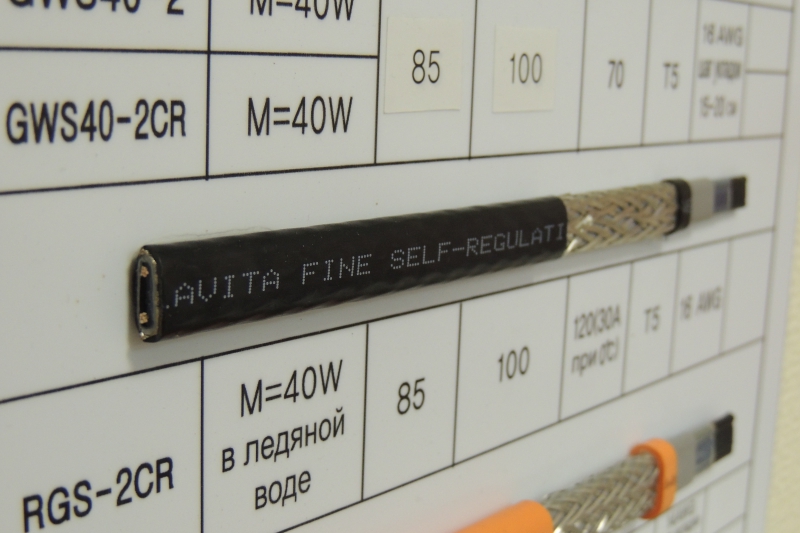

Саморегулируемый кабель
Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:
Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи
Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%
В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.
Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции
В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:
- В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
- Устойчивость к перепадам напряжения;
- Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
- Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
- При перехлестном монтаже нет риска перегрева и выхода из строя;
- Саморегулируемый проводник практически не нуждается в обслуживании;
- Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
- Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
- При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
- Нет нужды использовать терморегулятор;
- Длительный срок эксплуатации – 30-40 лет.
К недостаткам можно отнести:
- Высокую стоимость;
- Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.
Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Ошибки во время монтажных работ системы
Специалисты предостерегают новичков от типичных ошибок
1.нарушение правил проектирования. Типичной ошибкой считается не учет индивидуальных качеств кровли. На этапе проектирования нужно учесть все края, которые могут подвергнуться промерзанию, либо нагреванию, водосбросные участки. В итоге в некоторых неучтенных местах кровли образуется слой наледи.
2.саморегулирующийся кабель остается не закрепленный к основной конструкции: наличие провода в подвижном состоянии, который остается прикрепленным только к строительной ленте, крепежные отверстия в крыше, применение ленты для утепления пола для монтажа крыши. Также вместо правильно подобранных крепежей, используют хомуты из пластика, подходящие только для внутреннего монтажа. Из-за влияния солнечных лучей, они быстро рассыхаются. Греющий провод подвешивается к водосточной системе без закрепления его к тросу, грозит обрывам электропровода при температурных перепадах и налипания льда.
3.Прокладка кабеля на участках, где он не нужен. Его наличие будет неэффективным, но за потребление электроэнергии нужно будет платить.
Трубы канализационной системы, оборудованные теплоизоляцией
Если канализация требует использование теплоизоляционных труб, лучше прокладывать трубы, внутрь которых встроен греющий кабель. После прокладки труб, их нужно подключить к системам канализации и электросетям. Во время производства поверхность трубы покрывают слоями теплоизоляционных материалов, эту процедуру не надо будет делать самим, что ускорит монтажные работы. Недостаток готовых труб один – высокая стоимость, поэтому при установке обогрева предпочитают провести утеплительные работы своими руками после прокладки саморегулирующегося кабеля.
Виды монтажных работ при прокладке саморегулирующегося кабеля
Кабель выпускается самоклеящимися лентами, форма выпуска облегчает монтажные работы и уменьшает затраты электроэнергии. До начала монтажных работ осматривают и анализируют качества труб канализации, обнаруженные повреждения необходимо устранить.
Во время осмотра трубы открывают траншеи, очищают поверхность от земли, грязи. Непосредственно перед работой стоит убедиться, что гибкие свойства кабеля позволят намотать его на трубу. В случае, когда сечение трубы водопровода меньше минимального изгиба, надо укладывать его линиями, расположенными параллельно друг другу.
Отметим, что трубы с саморегулирующей системой обогрева не работают при отсутствии теплоизоляции труб, надо приобрести необходимые материалы для утепления заранее. Для соединения кабеля к питанию стоит проверить электрокабель на полную изоляцию элементов и монтажные работы по их установке производятся строго по прилагаемой инструкции от производителя.
Критерии выбора кабеля
Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:
- конструктивные особенности;
- тип внешней изоляции;
- температурный класс;
- сечение водопроводной трубы;
- мощность;
- производитель.
Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.
Критерий #1 — особенности конструкции кабеля
Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку
Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.
Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет
Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.
Критерий #2 — внешняя изоляция провода
Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.
Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.
Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету
Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.
Критерий #3 — температурный класс кабеля
Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м
Такое изделие больше подойдет для трубопровода небольшого сечения.
Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.
Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.
Критерий #4 — выбор по мощности
Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность. Специалисты рекомендуют ориентироваться на следующие параметры:
Специалисты рекомендуют ориентироваться на следующие параметры:
- диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
- 2,5-4 см — 16 Вт/м;
- 4-6 см — 24 Вт/м;
- 6-8 см — 30 Вт/м;
- Более 8 см — 40 Вт /м.
Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.
Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.
О том, как подобрать греющий кабель для защиты канализационных трубопроводов, узнаете из следующей статьи, прочитать которую мы настойчиво советуем.
Греющий кабель для труб. Устройство и использование.
Нагревательный элемент применяется для обогрева сточных труб, водопровода, канализации и пр. Главная задача греющего кабеля это предохранить жидкость от промерзания, посредством увеличения её температуры. Основные места применения данных систем — это почва или открытый воздух. Конструкция греющего кабеля:
- От одной и больше внутренних жил. Они изготавливаются из сплавов с высоким электро. сопротивлением для повышения удельного тепловыделения.
- Поверх жил расположена защитная оболочка из пластика. Так же при её изготовлении используются экран из алюминия. Либо применяется сетка из меди. Нередко медная сетка покрыта слоем никеля для улучшения свойств.
- Наружная часть кабеля выполнена из ПВХ устойчивого к воздействию влаги и ультрафиолета.
У различных изготовителей конструкция кабелей может несколько отличаться, при этом сохраняя общие конструктивные элементы.
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла
Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)
Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.
У саморегулирующихся (самогреющих) кабелей сплошные плюсы:
- они могут пересекаться и не перегорят;
- их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.
Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.
Внешний монтаж провода для обогрева
Греющий кабель обычно размещается на поверхности трубы. Вариантов его закрепления несколько:
- Волнистой линией.
- Один кабель размещается вдоль трубы по прямой линии.
- Несколько кабелей закрепляются параллельно друг другу по прямой линии вдоль трубопровода.
- По спирали.
- Сочетание предыдущих вариантов на отдельных частях труб, коленах, вентилях и т. д.
При наружном монтаже постоянно мониторится отсутствие механических повреждений на внешней стороне кабеля обогрева. К поверхности трубы он крепится с помощью специальной липкой алюминиевой ленты. Использовать пластиковый скотч запрещено.
Сначала греющий кабель фиксируют при помощи отрезков ленты, которые располагают на расстоянии примерно 3 дм друг от друга. Потом алюминиевый скотч пускают по всей длине греющего провода. Таким образом обеспечивается прочность соединения с поверхностью трубы, большая площадь теплоотвода, отсутствие непосредственного контакта с теплоизолирующим материалом.
Пластиковые трубы предварительно рекомендуется оклеить липкой лентой или алюминиевой фольгой, что обеспечит равномерное распределение тепла по всей их поверхности. После закрепления кабеля потребуется теплоизоляция труб специальными материалами для предупреждения теплопотерь.
Трубу с закрепленным греющим кабелем нужно обернуть теплоизоляционным материалом
Типы греющих кабелей для подогрева труб
Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что подобные кабели всегда выделяют одинаковое количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда одинаковое количество электрической энергии. Чтобы хоть как-то экономить, приходится устанавливать датчики температуры и терморегуляторы.
Строение резистивного кабеля
Технология укладки резистивных кабелей имеет некоторые особенности. Во-первых, проводники не должны располагаться близко один от другого, а тем более – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, о чем нужно обязательно знать. И самое главное – их нельзя разрезать, поскольку после подобной операции они работать не будут, поэтому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.
Одножильные кабели подключаются к сети 220 V обоими концами, что иногда не практично, а у двужильных кабелей с одной стороны располагается заглушка, а с другой стороны электрическая вилка на 220 V.

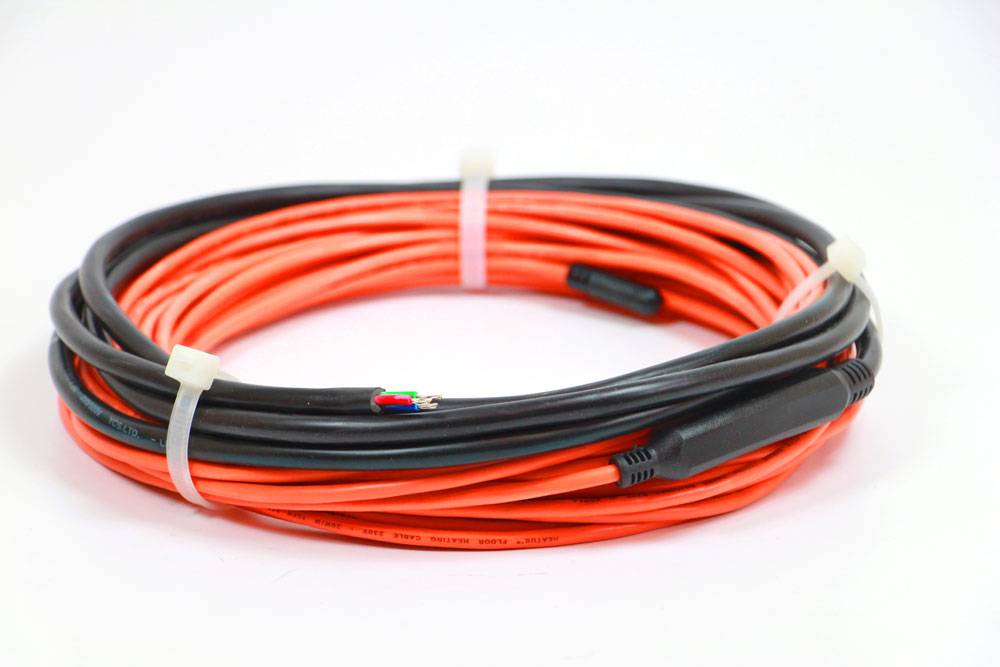

Примерно в таком виде продают нагревательные кабели для водопровода
У саморегулирующихся кабелей устройство совсем другое, поскольку их основу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а греется непосредственно матрица, причем данный полимер имеет довольно интересное свойство: чем больше матрица нагревается, тем меньше тепла она выделяет. При остывании наоборот, матрица начинает увеличивать количество выделяемого тепла. Из-за таких свойств, кабель и называется саморегулирующим.

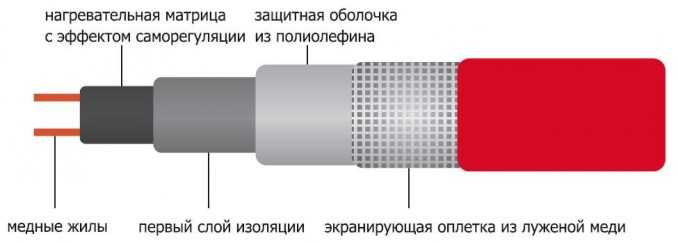

Строение саморегулирующего кабеля
Подобные изделия характеризуются рядом положительных данных:
- Способы укладки могут быть различными.
- Их можно отрезать.
Другими словами, саморегулирующийся кабель более практичный, несмотря на высокую стоимость. При этом следует отметить, что срок службы подобных кабелей для подогрева водопроводных труб достаточно внушительный (10 лет), если его правильно эксплуатировать.
На заметку! Несмотря на тип используемого кабеля для подогрева, трубопровод придется тщательно утеплить. Если этого не сделать, то на подогрев водопровода будет уходить значительная мощность, поэтому об эффективности не может быть и речи.
Саморегулирующийся греющий кабель http://elektrokhv.ru/
Watch this video on YouTube

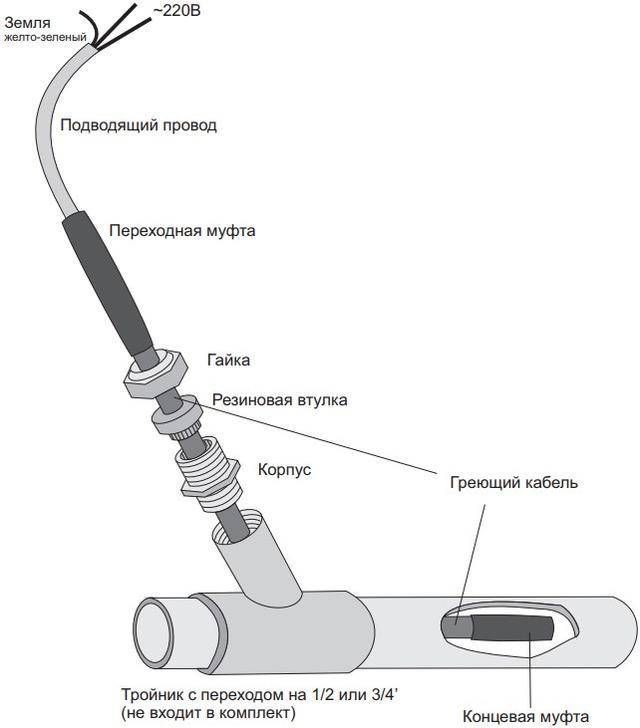

Монтаж внутри трубы
Виды кабеля
Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся
Существует два вида кабелей: резистивные и саморегулирующиеся
Существует два вида кабелей: резистивные и саморегулирующиеся.
Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.
Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.
Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.
Резистивный
Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.
Различия кабелейИсточник теплина.рус
Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:
| Тип кабеля | Плюсы | Минусы |
| Одножильный | Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. | Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга. |
| Двухжильный | Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. | Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны. |
| Зональный | Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. | Недостатков не найдено, если не учитывать ценник изделия. |
Резистивные провода разного видаИсточник yandex.net
Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.
В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.
Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.
Конструкция проводовИсточник otdelkaexp.ru
Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.
Саморегулирующий
Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.
Конструкцией предусмотрено:
- 2 медные жилы в термопластичной матрице;
- 2 слоя внутреннего изоляционного материала;
- оплётка из меди;
- внешний изоляционный элемент.
Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица
При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими
При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.
Саморегулирующийся кабельИсточник moydomik.net
Выводы и полезное видео по теме
Видео #1. Об особенностях выбора:
Видео #2. Об устройстве и преимуществах саморегулирующегося кабеля:
Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики.
Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.
Хотите рассказать о том, как выбирали и устанавливали греющий кабель собственными руками? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фотоснимки.
