Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 . ) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:
Сечение провода awg — таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | ||
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.

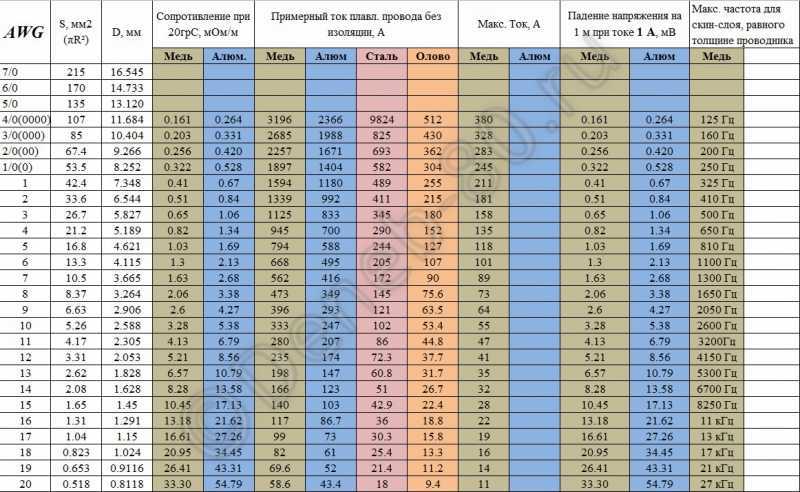

Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.
Перевод AWG в мм²
Для того чтобы узнать, какое сечение в мм² имеет AWG-кабель на 12, 18, 20, 28 и любого другого калибра, применяется готовая таблица:
| 0000 | 107,21 |
| 000 | 85 |
| 00 | 67,42 |
| 53,51 | |
| 1 | 42,43 |
| 2 | 33,61 |
| 3 | 26,72 |
| 4 | 21,11 |
| 5 | 16,82 |
| 6 | 13,33 |
| 7 | 10,61 |
| 8 | 8,41 |
| 9 | 6,62 |
| 10 | 5,31 |
| 12 | 3,32 |
| 13 | 2,61 |
| 14 | 2,12 |
| 15 | 1,63 |
| 16 | 1,31 |
| 17 | 1 |
| 18 | 0,831 |
| 19 | 0,651 |
| 20 | 0,512 |
| 21 | 0,411 |
| 22 | 0,322 |
| 23 | 0,251 |
| 24 | 0,21 |
| 25 | 0,162 |
| 26 | 0,123 |
| 27 | 0,11 |
| 28 | 0,081 |
| 29 | 0,062 |
| 30 | 0,051 |
| 31 | 0,042 |
| 32 | 0,031 |
| 33 | 0,025 |
| 34 | 0,0222 |
| 35 | 0,0161 |
| 36 | 0,0122 |
| 37 | 0,011 |
| 38 | 0,0083 |
| 39 | 0,0061 |
| 40 | 0,0051 |
Видео-инструкция по переводу AWG в мм²:
Коротко о главном
AWG – это американская система калибровки электропроводников, отражающая этапы производства. Чем выше число, тем больше стадий прокатки прошла проволока, и тем меньше она в диаметре.

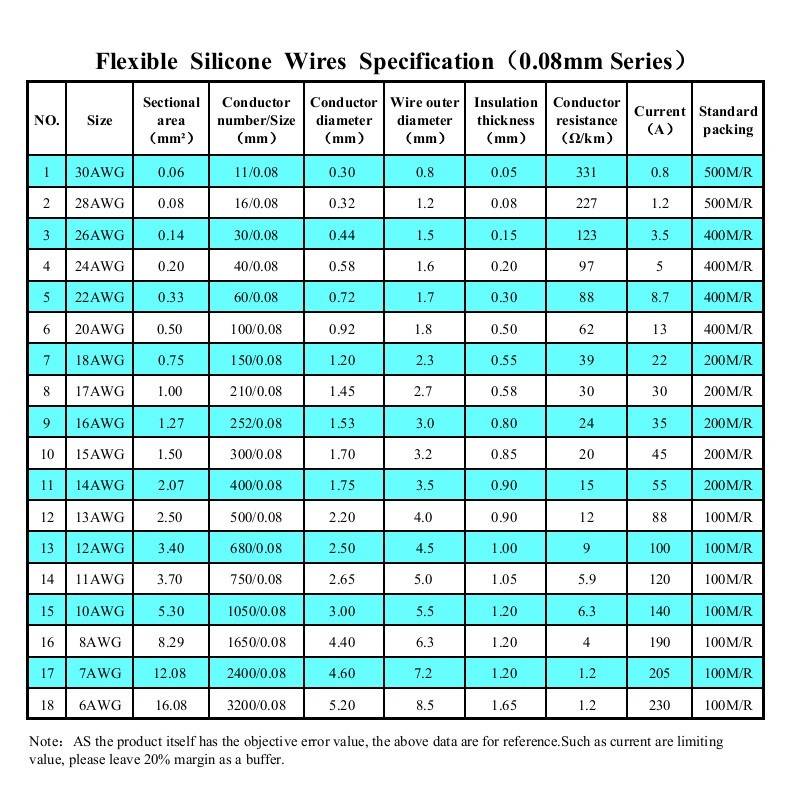

Как выбирать провода для квадрокоптеров и других радиоуправляемых моделей?
Толщина жил, сопротивление и допустимый ток
Более толстые провода имеют больший диаметр жил и, следовательно, большую площадь сечения, следовательно, у них ниже сопротивление на единицу длины (удельное сопротивление), т.е. по ним можно передавать больший ток.
Сопротивление проводов зависит от материала, из которого изготовлены жилы, толщины жил и длины провода.
- Чем тоньше провод, тем больше сопротивление
- Чем длиннее провод, тем больше сопротивление
Что будет если мы превысим допустимый ток?
У тонких проводов большое сопротивление, соответственно на них падает большое напряжение, а в виде тепла теряется довольно много энергии.
При превышении допустимого тока, провод просто начинает очень сильно разогреваться. В крайнем случае может расплавиться припой или изоляция. Если толщина провода очень маленькая, то именно провод станет тем бутылочным горлышком в системе питания коптера, из-за которого будет ограничена мощность моторов и регуляторов.
Одножильный или многожильный провод?
Многожильный провод более гибкий, с ним проще работать, чем с одножильным. В квадрокоптерах мы рекомендуем использовать только многожильный провод.
Материал изоляции
В нашем хобби лучше всего использовать провода в силиконовой изоляции. Они более гибкие, чем провода в ПВХ изоляции, у них более широкий диапазон рабочих температур. Силиконовая изоляция не плавится и не утягивается при пайке. Да и вообще в любых экстремальных условиях силикон лучше.
Красные или черные (или другие цвета), есть ли разница?
Нет никакой разницы, используйте тот цвет, который вам больше подходит. Обычно красные провода используются для «+» питания, а черные — для земли, т.е. визуально сразу понятно что и где. Мы настоятельно рекомендуем придерживаться этой схемы.
Провода других цветов часто используются для сигнальных линий.
Рабочие характеристики
Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:
- Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
- Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
- По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
- Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.
Термоусадочный водонепроницаемый встык для AWG
С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.
Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.
На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.
PoE
Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.
Кабель AWG vs. миллиметры: как сравнить?
Кабели и провода широко используются для передачи электрического сигнала или энергии в различных сферах, таких как электротехника, автомобильная промышленность, строительство и т. д. Однако иногда возникает необходимость сравнить различные системы измерения толщины провода: AWG (градация американской проволочной) и миллиметры.
Сравнение проводится с помощью таблицы перевода AWG кабелей в миллиметры. Таблица позволяет легко определить соответствующий размер кабеля в миллиметрах, и наоборот, в зависимости от изначального значения.
Прейдя по этой ссылке (вставить ссылку на таблицу перевода AWG кабелей), вы сможете ознакомиться с полной таблицей перевода проводов AWG в миллиметры. В таблице представлены различные размеры проводов AWG и соответствующие им значения в миллиметрах.
Например, если вам известен размер кабеля в AWG, вы можете использовать таблицу для определения соответствующего размера в миллиметрах. Это может быть особенно полезно, если вы работаете с инструментами или материалами, которые используют систему измерения миллиметров. Также, напротив, вы можете использовать таблицу для определения аналогичного размера кабеля в AWG, если изначально известен размер в миллиметрах.
Таблица представляет собой удобный инструмент для быстрого и точного сравнения проводов AWG и их эквивалентов в миллиметрах. Это помогает избежать ошибок при выборе и установке кабелей, а также обеспечивает совместимость и эффективность работы системы.
Таким образом, сравнение кабелей AWG и миллиметров может быть осуществлено с помощью таблицы перевода, что обеспечивает простой и надежный способ выбора подходящего провода для конкретной цели.
Кабель AWG vs. гражданка: как выбрать?
AWG (American Wire Gauge) и гражданка (метрическая система измерения) — две различные системы измерения, используемые при выборе кабелей
Каждая из систем имеет свои преимущества и ограничения, поэтому важно знать какая система лучше подходит для вашего конкретного случая
AWG — это американская система измерения толщины и диаметра проводников. Она широко применяется в Соединенных Штатах и во многих других странах. AWG использует цифровую нумерацию, где более низкое число соответствует более толстому проводу. Например, AWG 12 имеет более толстый диаметр, чем AWG 14.
Гражданка, или метрическая система измерения, широко используется во всем мире, включая Россию и большинство европейских стран. В этой системе измерения используется миллиметры (мм) или квадратные миллиметры (мм²), чтобы указать толщину или поперечное сечение провода.
При выборе кабеля AWG или гражданка, следует учесть несколько факторов:
- Стандарты и требования: Некоторые страны или отрасли могут иметь свои стандарты для выбора проводов. Проверьте, какие системы измерения применяются в вашей стране или отрасли.
- Доступность и стоимость: Некоторые типы кабелей могут быть доступны только в определенной системе измерения. Также стоимость кабеля может зависеть от его типа и толщины, поэтому учтите это при выборе.
- Применение и требования: Ваше конкретное применение и требования могут влиять на выбор системы измерения. Например, если вам нужен кабель для определенного оборудования, рекомендуется узнать, какая система измерения применяется в данной области.
Независимо от выбранной системы измерения, всегда важно учитывать требуемую толщину и поперечное сечение провода для вашего конкретного применения. Это поможет гарантировать безопасность и эффективность работы ваших электрических устройств
Ниже приведена таблица перевода кабелей AWG в гражданку, которая поможет вам выбрать подходящий кабель для вашего проекта.
| AWG | диаметр, мм | площадь сечения, мм² |
|---|---|---|
| 10 | 2.588 | 5.26 |
| 12 | 2.053 | 3.309 |
| 14 | 1.628 | 2.08 |
| 16 | 1.291 | 1.31 |
Используя эту таблицу и рассмотрев вышеуказанные факторы, вы сможете выбрать подходящий кабель для своего проекта и обеспечить его безопасность и надежность.
Происхождение маркировки
Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.
Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.
Многопроволочные кабели
Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.
Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.
Витая пара AWG
Дополнительная информация. Существуют гибкие многопроволочные AWG кабели в силиконовой изоляции. Данный материал выдерживает без расплавления температуры в сотни градусов. Поэтому такую проводку применяют в устройствах с повышенным тепловыделением или там, где по проводнику кратковременно протекают большие токи.
Таблица перевода сечения провода из AWG в мм2
Перевод сечения провода из AWG в мм2
Американцы не только мыслят совсем иначе, они пользуются и совершенно другой системой измерений. В частности, у них в ходу система классификации площади сечения провода не в квадратных миллиметрах, а в единицах AWG.
AWG переводится как American Wire Gauge — американская толщина провода, если дословно. Система AWG основана на дюймах, как и другие линейные измерения в Америке.
В Европе, в том числе в России и Германии, применяется система обозначения сечения провода на основе квадратных миллиметров. Подробнее, что это значит – в статье Таблица выбора площади сечения провода на СамЭлектрик.ру.
Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Чем больше номер провода в системе AWG, тем меньший диаметр провода он обозначает – всё наоборот.
Таблицы перевода
Итак, таблица перевода сечения провода из системы AWG в метрическую:
| Размер сечения AWG | Диаметр, мм | Площадь сечения, мм2 | Ближайший номинал, медь, мм2 |
| 1 | 7,348 | 42,4 | |
| 2 | 6,544 | 33,6 | |
| 3 | 5,827 | 26,7 | |
| 4 | 5,189 | 21,2 | |
| 5 | 4,621 | 16,8 | 16 |
| 6 | 4,115 | 13,3 | 16 |
| 7 | 3,665 | 10,5 | 10 |
| 8 | 3,264 | 8,37 | 8 |
| 9 | 2,906 | 6,63 | 8 |
| 10 | 2,588 | 5,26 | 6 |
| 11 | 2,305 | 4,17 | 6 |
| 12 | 2,053 | 3,31 | 4 |
| 13 | 1,828 | 2,62 | 4 |
| 14 | 1,628 | 2,08 | 2,5 |
| 15 | 1,45 | 1,65 | 2,5 |
| 16 | 1,291 | 1,31 | 1,5 |
| 17 | 1,15 | 1,04 | 1,5 |
| 18 | 1,024 | 0,823 | 1 |
| 19 | 0,912 | 0,653 | 0,75 |
| 20 | 0,812 | 0,518 | 0,75 |
| 21 | 0,723 | 0,41 | 0,5 |
| 22 | 0,644 | 0,326 | 0,5 |
| 23 | 0,573 | 0,258 | 0,25 |
| 24 | 0,511 | 0,205 | 0,25 |
| 25 | 0,455 | 0,162 | |
| 26 | 0,405 | 0,129 | |
| 27 | 0,361 | 0,102 | |
| 28 | 0,321 | 0,081 | |
| 29 | 0,286 | 0,0642 | |
| 30 | 0,255 | 0,0509 | |
| 31 | 0,227 | 0,0404 | |
| 32 | 0,202 | 0,032 | |
| 33 | 0,18 | 0,0254 | |
| 34 | 0,16 | 0,0201 | |
| 35 | 0,143 | 0,016 | |
| 36 | 0,127 | 0,0127 | |
| 37 | 0,113 | 0,01 | |
| 38 | 0,101 | 0,00797 | |
| 39 | 0,0897 | 0,00632 | |
| 40 | 0,0799 | 0,00501 |
Как видно из таблицы, самые ходовые размеры AWG сечения проводов для силовой части – 12 и 13 (наши 4 квадрата), 14 и 15 (наши 2,5 кв.мм), 16 и 17 (наши 1,5 мм2). Для сигнальных и слаботочных проводов – размеры с 18 AWG и выше.

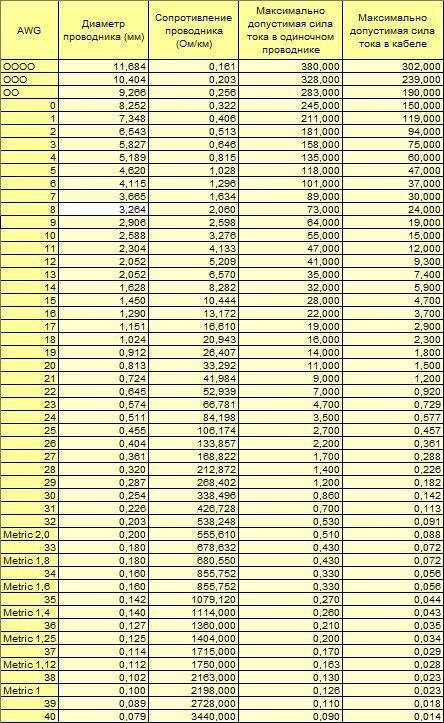

Вот ещё табличка по переводу заграничного AWG в метрическую систему сечения провода:
Соотношение сечений проводов и аналоги сечений
Правила перевода AWG в мм2
Если таблицы нет под рукой, можно воспользоваться такими эмприческими правилами:
- удвоение диаметра провода ведёт к уменьшению на 6 калибра AWG (то есть провод AWG 8 примерно вдвое тоньше провода AWG 2);
- удвоение площади сечения провода ведёт к уменьшению на 3 калибра (так, два провода AWG 14 примерно соответствуют одному проводу AWG 11 по площади сечения);
- уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.
И напоминаю, что увеличение калибра (размера) AWG ведет к уменьшению сечения провода.
Простая таблица перевода AWG в мм2

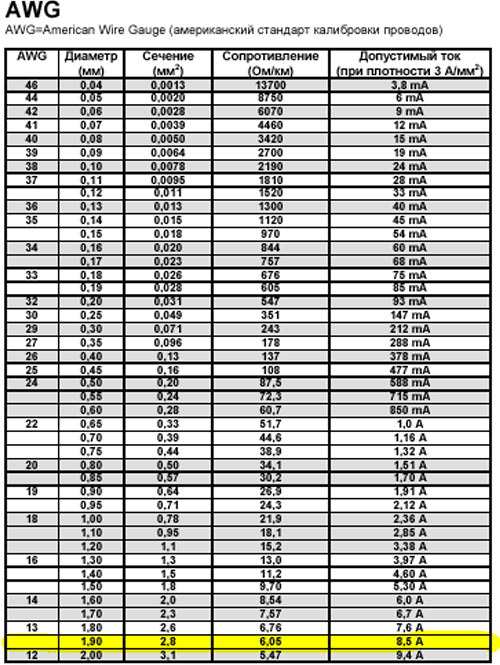

Таблица соответствия AWG – mm2
Зачем я это публикую, спросите Вы? Ведь в инете и так есть эта информация! Я просто хочу, чтобы необходимое было у меня под рукой, ведь сам регулярно пользуюсь материалами своего сайта!
Поставьте оценку, и почитайте другие статьи блога! (50 4,70 из 5) Загрузка…
Преимущества кабелей AWG
Кабели AWG (American Wire Gauge) являются одним из наиболее распространенных стандартов для измерения диаметра проводов и определения их сечения. Они имеют ряд преимуществ, которые делают их популярными и широко используемыми в различных областях.
1. Удобство маркировки
Кабели AWG имеют удобную систему маркировки, которая позволяет легко определить их диаметр и сечение. Маркировка состоит из числового значения, которое указывает на диаметр провода, и буквенного обозначения, указывающего на тип изоляции. Это позволяет быстро и точно выбрать нужный кабель для конкретной задачи.
2. Широкий выбор
Кабели AWG предлагают широкий выбор различных диаметров и сечений, что позволяет подобрать провод с нужными характеристиками для различных задач. Независимо от того, требуется ли кабель для передачи данных, электропитания или других целей, с помощью кабелей AWG всегда можно найти подходящий вариант.
3. Высокая гибкость
Кабели AWG обладают высокой гибкостью, что делает их удобными в использовании. Они легко сгибаются и могут принимать различные формы, что позволяет удобно прокладывать их в труднодоступных местах. Благодаря этому, кабели AWG могут использоваться в самых разных условиях и окружениях.
4. Высокая надежность
Кабели AWG изготавливаются из высококачественных материалов, что обеспечивает их высокую надежность и долговечность. Они обладают хорошей изоляцией, устойчивостью к воздействию внешних факторов и механическим повреждениям, что позволяет им успешно работать в течение длительного времени без потери качества сигнала.
5. Экономическая эффективность
Использование кабелей AWG является экономически выгодным решением. Они отличаются доступной стоимостью, а также имеют длительный срок службы, что позволяет сэкономить деньги на замене и обслуживании кабелей в будущем.
6. Соответствие стандартам
Кабели AWG соответствуют международным стандартам качества и безопасности, что подтверждается соответствующими сертификатами. Использование таких кабелей гарантирует надежность и безопасность работы системы.
В целом, кабели AWG предлагают множество преимуществ, которые делают их идеальным выбором для различных задач. Они сочетают в себе удобство маркировки, широкий выбор, высокую гибкость, надежность, экономическую эффективность и соответствие стандартам, что делает их предпочтительными для использования в различных областях.
Таблицы сечений проводов AWG
В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток. (допустимая нагрузка ) на основе медного проводника с пластиковой изоляцией. Информация о диаметре в таблице относится к сплошной проволоке. рассчитываются путем вычисления эквивалентной площади поперечного сечения меди площади. Ток плавления (плавящаяся проволока) рассчитывается для температуры окружающей среды 25 ° C (77 ° F). В приведенной ниже таблице предполагается, что частоты постоянного тока или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. «Число витков провода на единицу длины» – величина, обратная диаметру проводника; поэтому это верхний предел для проволоки, намотанной в виде спирали (см. соленоид ), на основе неизолированного провода.
| AWG | Диаметр | Витки провода без изоляции | Площадь | Медный провод | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сопротивление / длина | Максимальное сопротивление закрытого провода при температуре окружающей среды 30 ° C, для данного номинального значения температуры изоляционного материала. или для одиночных несвязанных проводов в оборудовании для 16 AWG и меньше | Ток предохранителя | ||||||||||||
| 60 ° C | 75 ° C | 90 ° C | Принесение | Ондердонк | ||||||||||
| (дюйм) | (мм) | ( на дюйм) | (на см) | (кмил ) | (мм) | (мОм / м) | (мОм / фут) | (A) | ~ 10 с | 1 с | 32 мс | |||
| 0000 (4/0) | 0,4600 | 11,684 | 2,17 | 0,856 | 212 | 107 | 0,1608 | 0,04901 | 195 | 230 | 260 | 3,2 кА | 33 кА | 182 кА |
| 000 (3/0) | 0,4096 | 10,405 | 2,44 | 0,961 | 168 | 85,0 | 0,2028 | 0.06180 | 165 | 200 | 225 | 2,7 кА | 26 кА | 144 кА |
| 00 (2/0) | 0,3648 | 9,266 | 2,74 | 1,08 | 133 | 67,4 | 0,2557 | 0,07793 | 145 | 175 | 195 | 2,3 кА | 21 кА | 115 кА |
| 0 (1/0) | 0,3249 | 8,251 | 3,08 | 1,21 | 106 | 53,5 | 0,3224 | 0,09827 | 125 | 150 | 170 | 1,9 кА | 16 кА | 91 кА |
| 1 | 0,2893 | 7,348 | 3,46 | 1,36 | 83,7 | 42,4 | 0,4066 | 0,1239 | 110 | 130 | 145 | 1,6 кА | 13 кА | 72 кА |
| 2 | 0,2576 | 6,544 | 3,88 | 1,53 | 66,4 | 33,6 | 0,5127 | 0,1563 | 95 | 115 | 130 | 1,3 кА | 10,2 кА | 57 кА |
| 3 | 0,2294 | 5,827 | 4,36 | 1,72 | 52,6 | 26,7 | 0,6465 | 0,1970 | 85 | 100 | 115 | 1,1 кА | 8,1 кА | 45 кА |
| 4 | 0,2043 | 5,189 | 4,89 | 1,93 | 41,7 | 21,2 | 0,8152 | 0,2485 | 70 | 85 | 95 | 946 A | 6,4 кА | 36 кА |
| 5 | 0,1819 | 4,621 | 5,50 | 2,16 | 33,1 | 16,8 | 1,028 | 0,3133 | 795 A | 5,1 кА | 28 кА | |||
| 6 | 0,1620 | 4,115 | 6,17 | 2,43 | 26,3 | 13,3 | 1,296 | 0,3951 | 55 | 65 | 75 | 668 A | 4,0 кА | 23 кА |
| 7 | 0,1443 | 3,665 | 6,93 | 2,73 | 20,8 | 10,5 | 1,634 | 0,4982 | 561 A | 3,2 кА | 18 кА | |||
| 8 | 0,1285 | 3,264 | 7,78 | 3,06 | 16,5 | 8,37 | 2,061 | 0,6282 | 40 | 50 | 55 | 472 A | 2,5 кА | 14 кА |
| 9 | 0,1144 | 2,906 | 8,74 | 3,44 | 13,1 | 6,63 | 2,599 | 0,7921 | 396 A | 2,0 кА | 11 кА | |||
| 10 | 0,1019 | 2,588 | 9,81 | 3,86 | 10,4 | 5,26 | 3,277 | 0,9989 | 30 | 35 | 40 | 333 A | 1,6 кА | 8,9 кА |
| 11 | 0,0907 | 2,305 | 11,0 | 4,34 | 8,23 | 4,17 | 4,132 | 1,260 | 280 A | 1,3 кА | 7,1 кА | |||
| 12 | 0,0808 | 2,053 | 12,4 | 4,87 | 6,53 | 3,31 | 5,211 | 1,588 | 20 | 25 | 30 | 235 A | 1,0 кА | 5,6 кА |
| 13 | 0,0720 | 1,828 | 13,9 | 5,47 | 5,18 | 2,62 | 6,571 | 2,003 | 198 A | 798 A | 4,5 кА | |||
| 14 | 0,0641 | 1,628 | 15,6 | 6,14 | 4,11 | 2,08 | 8,286 | 2,525 | 15 | 20 | 25 | 166 A | 633 A | 3,5 кА |
| 15 | 0,0571 | 1,450 | 17,5 | 6,90 | 3,26 | 1,65 | 10,45 | 3,184 | 140 A | 502 A | 2,8 кА | |||
| 16 | 0,0508 | 1,291 | 19,7 | 7,75 | 2,58 | 1,31 | 13,17 | 4,016 | 18 | 117 A | 398 A | 2,2 кА | ||
| 17 | 0,0453 | 1,150 | 22,1 | 8,70 | 2,05 | 1,04 | 16,61 | 5,064 | 99 A | 316 A | 1,8 кА | |||
| 18 | 0,0403 | 1,024 | 24,8 | 9,77 | 1,62 | 0,823 | 20,95 | 6,385 | 10 | 14 | 16 | 83 A | 250 A | 1,4 кА |
| 19 | 0,0359 | 0,912 | 27,9 | 11,0 | 1,29 | 0,653 | 26,42 | 8,051 | — | — | — | 70 A | 198 A | 1,1 кА |
| 20 | 0,0320 | 0,812 | 31,3 | 12,3 | 1,02 | 0,518 | 33,31 | 10,15 | 5 | 11 | — | 58,5 A | 158 A | 882 A |
| 21 | 0,0285 | 0,723 | 35,1 | 13,8 | 0,810 | 0,410 | 42,00 | 12,80 | — | — | — | 49 A | 125 A | 700 A |
| 22 | 0,0253 | 0,644 | 39,5 | 15,5 | 0,642 | 0,326 | 52,96 | 16,14 | 3 | 7 | — | 41 A | 99 A | 551 A |
| 23 | 0,0226 | 0,573 | 44,3 | 17,4 | 0,509 | 0,258 | 66,79 | 20,36 | — | — | — | 35 A | 79 A | 440 A |
| 24 | 0,0201 | 0,511 | 49,7 | 19,6 | 0,404 | 0,205 | 84,22 | 25,67 | 2,1 | 3,5 | — | 29 A | 62 A | 348 A |
| 25 | 0,0179 | 0,455 | 55,9 | 22,0 | 0,320 | 0,162 | 106,2 | 32,37 | — | — | — | 24 A | 49 A | 276 A |
| 26 | 0,0159 | 0,405 | 62,7 | 24,7 | 0,254 | 0,129 | 133,9 | 40,81 | 1,3 | 2,2 | — | 20 A | 39 A | 218 A |
| 27 | 0,0142 | 0,361 | 70,4 | 27,7 | 0,202 | 0,102 | 168,9 | 51,47 | — | — | — | 17 A | 31 A | 174 A |
| 28 | 0,0126 | 0,321 | 79,1 | 31,1 | 0,160 | 0,0810 | 212,9 | 64,90 | 0,83 | 1,4 | — | 14 A | 24 A | 137 A |
| 29 | 0,0113 | 0,286 | 88,8 | 35,0 | 0,127 | 0,0642 | 268,5 | 81,84 | — | — | — | 12 A | 20 A | 110 A |
| 30 | 0,0100 | 0,255 | 99,7 | 39.3 | 0.101 | 0.0509 | 338.6 | 103.2 | 0,52 | 0,86 | — | 10 A | 15 A | 86 A |
| 31 | 0,00893 | 0,227 | 112 | 44,1 | 0,0797 | 0,0404 | 426,9 | 130,1 | — | — | — | 9 A | 12 A | 69 A |
| 32 | 0,00795 | 0,202 | 126 | 49,5 | 0,0632 | 0,0320 | 538,3 | 164,1 | 0.32 | 0,53 | — | 7 A | 10 A | 54 A |
| 33 | 0,00708 | 0,180 | 141 | 55.6 | 0.0501 | 0.0254 | 678.8 | 206,9 | — | — | — | 6 A | 7,7 A | 43 A |
| 34 | 0.00630 | 0.160 | 159 | 62.4 | 0.0398 | 0.0201 | 856.0 | 260.9 | 0,18 | 0,3 | — | 5 A | 6,1 A | 34 A |
| 35 | 0,00561 | 0,143 | 178 | 70,1 | 0,0315 | 0,0160 | 1079 | 329,0 | — | — | — | 4 А | 4,8 A | 27 A |
| 36 | 0,00500 | 0,127 | 200 | 78,7 | 0,0250 | 0,0127 | 1361 | 414,8 | — | — | — | 4 A | 3,9 A | 22 A |
| 37 | 0,00445 | 0,113 | 225 | 88,4 | 0,0198 | 0,0100 | 1716 | 523,1 | — | — | — | 3 A | 3,1 A | 17 A |
| 38 | 0,00397 | 0,101 | 252 | 99,3 | 0,0157 | 0,00797 | 2164 | 659,6 | — | — | — | 3 A | 2,4 A | 14 A |
| 39 | 0,00353 | 0,0897 | 283 | 111 | 0,0125 | 0,00632 | 2729 | 831,8 | — | — | — | 2 A | 1,9 A | 11 A |
| 40 | 0,00314 | 0,0799 | 318 | 125 | 0,00989 | 0,00501 | 3441 | 1049 | — | — | — | 1 A | 1,5 A | 8,5 A |
На севере A В электротехнической промышленности Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (kcmil), где 1 kcmil = 0,5067 мм. Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. Мил. Круглый мил – это площадь проволоки диаметром 1 мил. Один миллион круговых милов – это площадь круга диаметром 1000 мил (1 дюйм). Старая аббревиатура для тысячи круговых милов – MCM.
Таблица перевода кабеля и провода AWG в миллиметры
Чтобы не пересчитывать калибр каждого проводника на диаметр в квадратных миллиметрах на калькуляторе, можно прибегнуть к помощи таблицы с готовыми цифрами:
| Калибр | Диаметр мм | Поперечное сечение мм2 |
| 0000 | 11,68 | 107 |
| 000 | 10,40 | 85 |
| 00 | 9,26 | 67,4 |
| 8,25 | 53,5 | |
| 1 | 7,34 | 42,4 |
| 2 | 6,54 | 33,6 |
| 3 | 5,82 | 26,7 |
| 4 | 5,18 | 21,2 |
| 5 | 4,62 | 16,8 |
| 6 | 4,11 | 13,3 |
| 7 | 3,66 | 10,5 |
| 8 | 3,26 | 8,37 |
| 9 | 2,90 | 6,63 |
| 10 | 2,58 | 5,26 |
| 11 | 2,30 | 4,17 |
| 12 | 2,05 | 3,31 |
| 13 | 1,82 | 2,62 |
| 14 | 1,62 | 2,08 |
| 15 | 1,45 | 1,65 |
| 16 | 1,29 | 1,31 |
| 17 | 1,15 | 1,04 |
| 18 | 1,02 | 0,82 |
| 19 | 0,91 | 0,65 |
| 20 | 0,81 | 0,51 |
| 21 | 0,72 | 0,41 |
| 22 | 0,64 | 0,32 |
| 23 | 0,57 | 0,25 |
| 24 | 0,51 | 0,20 |
| 25 | 0,45 | 0,16 |
| 26 | 0,40 | 0,12 |
| 27 | 0,36 | 0,10 |
| 28 | 0,32 | 0,08 |
| 29 | 0,28 | 0,06 |
| 30 | 0,25 | 0,05 |
| 31 | 0,22 | 0,04 |
| 32 | 0,20 | 0,03 |
| 33 | 0,18 | 0,02 |
| 34 | 0,16 | 0,0201 |
| 35 | 0,14 | 0,016 |
| 36 | 0,12 | 0,012 |
| 37 | 0,11 | 0,01 |
| 38 | 0,10 | 0,007 |
| 39 | 0,08 | 0,006 |
| 40 | 0,07 | 0,005 |
