Конструкция и отличия от силовых проводов
Конструктивно провод КВВГ состоит из следующих частей:
- Сердечник – центральная часть кабеля, состоящая из одного или нескольких однопроволочных изолированных жил.
- Повивы – располагающиеся радиально вокруг сердечника несколько рядов токопроводящих изолированных жил. Среди жил одного повива в обязательном порядке присутствует счетная пара – два проводника, имеющие изоляцию красного и синего цветов. Счетная пара служит ориентиром при подключении остальных жил к различным приборам, датчикам.
- Поясная изоляция – расположенная между повивами и внешней оболочкой полиэтиленовая или полиамидная тонкая пленка, специальная бумага (кабельная или телефонная).
- Внешняя оболочка – наружная изоляция, не имеющая цветной маркировки и защищающая кабель, токоведущую внутреннюю часть контрольной линии от воздействий окружающей среды.
В экранированных кабелях КВВГЭ между внешней оболочкой и поясной изоляцией располагается радиальный слой из алюминиевой или медной фольги.
Строение контрольного кабеля кввг
К основным отличиям кабеля КВВГ от силовых аналогов относятся следующие:
- Максимальное напряжение –проводники марки КВВГ, в отличие от силовых аналогов ВВГ, при пропускании по ним переменного тока способны нормально работать при напряжении не более 660 В (0,66кВ).
- Низкая устойчивость к пробивному напряжению – контрольный провод данной марки должен выдерживать напряжение номиналом 2,5кВ на протяжении 5 минут, в то время как силовые могут противостоять току с напряжением 3 кВ в течение 10 минут.
- Цветовая маркировка жил – в каждом повиве выделяют 3 вида токопроводящих жил: счетная пара, состоящая из 2 проводников (синего и красного); остальные жилы, имеющие цветовую маркировку, отличную от той, которая уже есть у проводников счетной пары.
- Скручивание жил в повивы – в контрольных проводах данного типа, в отличие от силовых аналогов, внутренние жилы скручены вокруг сердечника в радиальные слои, которые называют повивами (скрутками).
- Предельная температура нагрева – внутренние однопроволочные проводники кабеля КВВГ выдерживают нагрев до температуры 700С, в то время как силовые аналоги могут нагреваться до 75-800С;
- Толщина изоляции – у контрольного кабеля данного типа толщина внешней и внутренней изоляции в среднем на 20-30% меньше, чем у силовых.
- Эластичность – минимальный радиус изгиба контрольного проводника колеблется от 3 до 6 его наружных диаметров, в то время как у силовых – всего 10-12.
Такой большой список различий дополняется еще одним – низкой стоимостью кабелей марки КВВГ, по сравнению с силовыми.
Технические характеристики алюминиевого кабеля аашв – Электро Помощь
09.06.2019
Кабель ААШв — кабель сложного строения с секторными жилами из алюминия и бумажной изоляцией, пропитанной спецсоставом.
Сфера использования — работа в сетях переменного тока и высокого напряжения — от 1000 до 10 000 вольт. Используется исключительно в качестве кабеля для передачи электроэнергии. Негибок.
От медных кабелей аналогичного класса отличается меньшим весом и менее высокой ценой, так как алюминий дешевле меди.
Расшифровка названия
Здесь все просто, согласно традиционной российской типологии. Кабель ААШв имеет следующую расшифровку:
- А — жилы из алюминия;
- А — броня из алюминия;
- Ш — поверхностная оболочка типа «шланг» (достаточно толстая);
- в — винил.
Имеется в виду поливинилхлорид (ПВХ-пластикат), из которого и выполнена оболочка типа шланг.
До 1996 года этот же провод назывался ААШвУ. Сейчас буква «У», в свое время обозначавшая кабельную продукцию, способную выдерживать более высокую температуру нагрева жил, чем стандартная, отменена и более не используется. Сама конструкция не претерпела изменений.
Существует версия ААШвнг — пониженной горючести, и ААШвнг-ls — пониженной горючести, не выделяющая вредных веществ при оплавлении. Сам по себе кабель ААШв не горит, будучи проложенным одиночно, в «негорючих» версиях не воспламеняется и при прокладке пучком.
Технические характеристики
Обзор технических характеристик кабеля ААШв следующий (приведены данные для наибольших сечений):
- максимальное напряжение переменного тока при частоте 50 Гц — 10 000 В;
- максимальное напряжение постоянного тока — 25 кВ ;
- сопротивление изоляционной оболочки — не меньше 200 МОм на километр;
- эксплуатационный диапазон температур — от –50 до +50 градусов Цельсия;
- температурный максимум, при которой возможна работа: +60 градусов;
- аварийный предел по температуре: +80 градусов;
- предел температуры, выдерживаемой при коротком замыкании — 200 градусов в течении 4 минут;
- максимально допустимая относительная влажность при эксплуатации — 98% при +35 градусах по Цельсию;
- температурный минимум монтажа без подогрева — 0 градусов;
- радиус на изгиб — 25 наружных диаметров илли более;
- строительная длина — от 200 до 450 метров в зависимости от сечения (чем оно больше — тем длина меньше). Сечение и количество жил указываются на кабеле в формате 3×50 — в данном случае 3 проводника сечением 50 мм квадратных каждый;
- гарантийный срок — 4.5 года с момента начала эксплуатации;
- предельный срок службы — 30 лет;
- число и сечение жил в кабелях, мм²:
Области применения
Основная сфера применения кабеля ААШв — это передача переменного либо постоянного тока высоких напряжений в стационарных сетях — к примеру, между подстанциями. Климатическая зона эксплуатации — УХЛ, то есть предназначается он для умеренного и холодного климата.
Провод ААШв может применяться во взрыво- и пожароопасных помещениях всех классов, кроме В-Iа, в том числе на участках с повышенной вибрацией — на мостах, эстакадах, трубопроводах и тому подобное.
Способен выдерживать умеренную коррозионную активность среды, а также высокую при отсутствии токов наводки.
Условия прокладки и эксплуатации
Кабель типа ААШв может прокладываться любым способом, как открытым, так и закрытым, в том числе:
- в земле;
- подвесным способом на опорах;
- на сооруженияхти типа эстакад, мостов и трубопроводов;
- в подземных сооружениях — коллекторах, штольнях, шахтах и тому подобное;
- в помещениях с повышенной сыростью и даже частично затапливаемых, в том числе в химически агрессивной среде.
Единственное фактическое ограничение при его прокладке — это температура окружающей среды, она должна быть не ниже нуля.
Кроме того, провод не должен подвергаться растяжениям, так как алюминий при этом истончается.
Кроме того, при использовании провода в химически высокоактивной почве в ней не должны присутствовать блуждающие токи. В почве с умеренной и средней химактивностью токи наводки допускаются.
Как правильно использовать провод (+ как подключать)
Данный кабель в основном используют для укладки в земляные траншеи. Не нужно использовать поддерживающие конструкций, что очень подходит при электроснабжении объектов в городской черте при плотной застройке. Технические характеристики кабельной линии улучшаются, внешнее воздействие наносит меньше механических повреждений. Монтаж осуществляется в соответствии с проектом, который необходим для определения глубины, трассы и профиля траншеи для укладки. По строительным нормам укладка кабеля осуществляется в песчаную подушку.
Монтаж
В принципе, при прокладке кабелей и труб важно использовать правильные монтажные элементы
Но также очень важно обратить внимание на определенные правила и основы электромонтажа. К ним относятся, например:
- Зоны установки.
- Классификация схем.
- Установка в бетонных потолках.
- Размещение на открытом воздухе.
- Установка в гипсокартонных и деревянных стенах.
Важно! При прокладке кабелей и линий нужно следить за тем, чтобы они были защищены от механических повреждений. В последние годы было установлено много разумных стандартов, которые сделали современный дом безопасным. Современные автоматические выключатели мгновенно отключают питание в случае перегрузки и предотвращают возникновение возгорания в силовых кабелях
Так называемые устройства защиты от остаточного тока (УЗО) защищают жизнь. Они реагируют со скоростью молнии на перенапряжение или остаточные токи, например, когда ребенок вставляет скрепку в розетку. Такие выключатели теперь обязательны, особенно во влажных помещениях, таких как ванные комнаты. То же самое относится и к наружным розеткам в саду
Современные автоматические выключатели мгновенно отключают питание в случае перегрузки и предотвращают возникновение возгорания в силовых кабелях. Так называемые устройства защиты от остаточного тока (УЗО) защищают жизнь. Они реагируют со скоростью молнии на перенапряжение или остаточные токи, например, когда ребенок вставляет скрепку в розетку. Такие выключатели теперь обязательны, особенно во влажных помещениях, таких как ванные комнаты. То же самое относится и к наружным розеткам в саду
В последние годы было установлено много разумных стандартов, которые сделали современный дом безопасным. Современные автоматические выключатели мгновенно отключают питание в случае перегрузки и предотвращают возникновение возгорания в силовых кабелях. Так называемые устройства защиты от остаточного тока (УЗО) защищают жизнь. Они реагируют со скоростью молнии на перенапряжение или остаточные токи, например, когда ребенок вставляет скрепку в розетку. Такие выключатели теперь обязательны, особенно во влажных помещениях, таких как ванные комнаты. То же самое относится и к наружным розеткам в саду.
Кабель ААШв: расшифровка аббревиатуры и технические характеристики провода
Провод ААШв является кабелем, имеющим довольно сложное строение. Жилы выполнены из алюминия и разделены на секции. У силового шнура бумажная изоляция, которая пропитывается специальным составом.
Используется для прокладки сетей с высоким напряжением. ААШв нельзя сгибать, так как это приведёт к его повреждению. От медных проводов отличается тем, что алюминиевый кабель имеет меньшую стоимость и вес.
Описание и конструкция
Это силовой кабель, который имеет композитную конструкцию. Защитная оболочка состоит из лент, сделанных из алюминия. Далее шнур покрывается битумной бумагой и стандартной изоляцией из поливинилхлорида. Непосредственно жилы защищаются бумагой с каким-либо нестекающим веществом, которое имеет свойства диэлектрика.
Жилы обычно состоят из одной или нескольких проволок, которые имеют секторную форму. Такой провод относится к проводникам с большим сечением (минимальное составляет 50 кв. мм). Характеристики ААШв не предусматривают кабель с небольшим диаметром. Его размеры начинаются от 25 мм и достигают 800 мм. Количество проводников колеблется от одного до четырёх.
Класс гибкости провода с однопроволочной жилой — 1, а с многопроволочными — 2. Каждый провод покрывается слоем из нескольких составляющих:
- Отдельный изоляционный слой, состоящий из бумажной основы и специальной пропитки.
- Общая оболочка, которая называется поясной.
- Бумажные скрутки. Их размещают между жилами.
- Листовой алюминий. Из этого материала выполняют своеобразную броню.
- Защитная прослойка, состоящая из битума и полиэтилена.
- Завершающий слой изоляции. Его делают из поливинилхлорида.
Провод ААШв применяют в электросетях, минимальное напряжение которых составляет 6000 вольт. Также у него есть и дополнительный слой из бумаги, которая способна проводить электричество. Это необходимо для большей защиты кабеля. Компонент размещают между экраном и промежуточной изоляцией.
Маркировка по цвету такая же, как и у других проводов такого класса. ААШв имеет красную, белую (в некоторых случаях жёлтую), синюю, а также чёрную жилы. Могут применяться и другие цвета. Допустимым считаются и случаи, когда изоляционный слой окрашивается не полностью, а имеет лишь одну полоску необходимого цвета.
Также иногда производитель вместо цвета наносит на жилы цифры. Это немного усложняет расшифровку кабеля марки ААШв, так как цветовая индикация более привычная. Каждому проводнику присваивается цифра в диапазоне от 1 до 4.
Производство кабеля
Электрический провод делают с одной или же несколькими алюминиевыми жилами. Они подразделяются на однопроволочные и многопроволочные. Кабель выпускается в круглом или секторном виде. Во время производства на каждую жилу накладывают слой из бумажной изоляции, которая пропитывается диэлектриком.
Затем, на каждую из жил изделия наносят маркировку различных цветов. Цвет полос на проводниках отличается. В некоторых случаях используют цифровую маркировку.
Следующий этап характеризуется тем, что сразу на все составные элементы наносится общая опоясывающая изоляция. Она также пропитывается диэлектриком.
Для высокомощных изделий добавляют ещё специальный экран. Он выполняется из бумаги, способной проводить электрический ток. Затем укладывается алюминиевая оболочка, а также защитный слой, состоящий из битума, полиэтиленовой ленты и поливинилхлоридного шланга.
Лучшие производители
На рынке кабельно-проводниковой продукции представлен широкий ассортимент товаров, при выборе которых стоит руководствоваться советами специалистов и репутацией производителя. Мы рекомендуем остановить свой выбор на изделиях, произведенных:
- Людиновокабелем;
- Севкабелем;
- Таткабелем;
- Камкабелем;
- Саранкабелем.
Это гарантирует высокое качество, соответствие стандартам отрасли, отменные технические характеристики, долговечность товара. Данные производители ААШв являются самыми востребованными на сегодняшний день. При этом стоит остерегаться подделок, которые обладают малым сроком службы и не такими высокими параметрами работы.
Аналоги
Среди них можно выделить следующие наименования проводников: ААШнг, ААШп, АСШвнг и их модификации.
Кабель ААШв 3х120 применяется при создании силовых линий. Он оснащен жилами из алюминия, пропитанной специальным составом изоляцией из бумаги, оболочкой из алюминия и поливинилхлоридным покрытием. Небольшая стоимость является одним из преимуществ изделия. При этом оно характеризуется устойчивостью к коррозионной активности … Читать далее →
Конструкция кабеля АВБбШв
Разобравшись с описанием, перейдем к устройству этой продукции, с ним можно ознакомиться на эскизе (рис. 3).
Рис. 3. Конструкция силового бронированного кабеля марки АВБбШв 3х240+1х120
Описание:
- Токопроводящие элементы конструкции. Их может быть 1, 2, 3, 3+1 (диаметр одного провода отличается от трех остальных), 4 и 5. Виды исполнения: моно- и многожильное. Форма: круглая или секторная.
- Изоляционный слой токопроводящих элементов.
- Слой поясной изоляции.
- Броня, выполненная из двух стальных лент.
- Битумный наполнитель.
- Защитная оболочка (используется выпрессованный шланг на полихлорвиниловой основе).
Характеристики кабеля ААШв 3х120
Электрокабели ААШв 3х120 предназначаются для использования в почве (траншеях), если в процессе эксплуатирования электрокабели не подвергаются растягиванию.
Также его применяют в:
- Грунте (траншеях) где низкая или средняя активность ржавчины с присутствием или отсутствием блуждающих электротоков, с высокой коррозионной активностью, если нет электротоков, которые блуждают;
- Воздухе, если при эксплуатировании нет опасности повреждения;
- Сухих или влажных помещениях (тоннельных);
- Каналах;
- Кабельных полуэтажах;
- Шахтах;
- Коллекторах;
- Производственных помещениях, где присутствует небольшое затопление;
- Пожароопасных и взрывоопасных помещениях.
Электрокабели ААШв 3х120 устраиваются как на наклонных трассах, так и горизонтально. Если в помещении или на улице наблюдаются вибрации, эту кабельную продукцию прокладывать можно. Если прокладывается кабель одиночно, то горение он распространять не будет.
Конструкция электрокабеля 10 кВ:
- 3-жильный из алюминия;
- Изоляция из бумаги пропитанная спецсоставом;
- Оболочка из алюминия;
- Защита в виде оболочки-шланга из ПВХ-пластиката.
Расшифровывается эта маркировка следующим образом. А – проводящая ток жила (ТПЖ) из алюминия. А – покрывающая оболочка из алюминия. Шв – выпрессованный ПВХ защитный шланг-оболочка. 3 – число проводящих ток жил. 120 – номинальное сечение ТПЖ (мм2).
ААШв
ААШв — силовой кабель с алюминиевыми жилами, с бумажно-пропитанной изоляцией, в алюминиевой оболочке, в защитном шланге из поливинилхлоридного пластиката.
Стандарт ГОСТ 18410-73; ТУ 16.К71-269-97; ТУ 16. К09-143-2004 ОКПД2: 27.32.14.112
Расшифровка кабеля ААШв — 1кВ А — алюминиевая токопроводящая жила; А — алюминиевая оболочка; Шв — выпрессованный поливинилхлоридный защитный шланг; 1кВ — номинальное напряжение

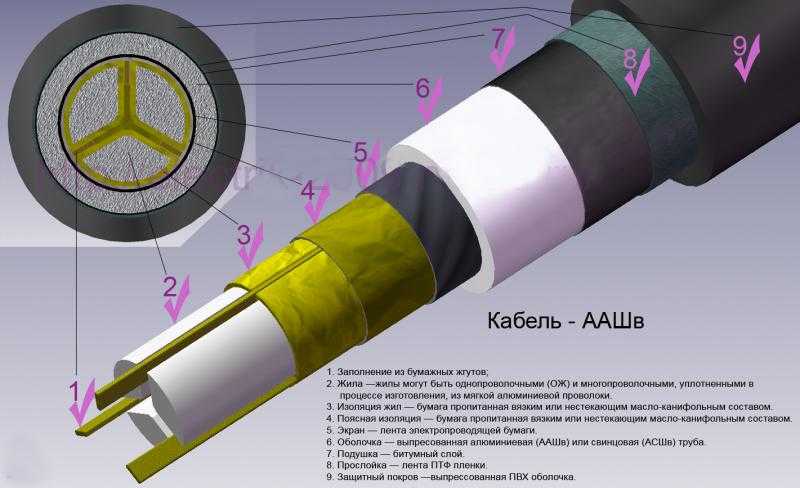

Конструкция 1. Алюминиевая токопроводящая жила; 2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом; 3. Заполнение из бумажных жгутов; 4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом; 5. Алюминиевая оболочка; 6. Подслой из битума и ПЭТ пленки; 7. Наружный покров из ПВХ пластиката; Применение
Кабели предназначены для эксплуатации: — в земле (траншеях), если в процессе эксплуатации кабели не подвергаются растягивающим усилиям; — в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов; — в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; — в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; — в пожароопасных помещениях; — во взрывоопасных зонах; Кабели предназначены для наклонных и горизонтальных трасс; Кабели могут использоваться в местах, подверженных вибрации; Кабели не распространяют горение при одиночной прокладке.
Технические характеристики
| Технические характеристики кабеля ААШв | ААШв-1 | ААШв-6 | ААШв-10 | ААШв-20 | ААШв-35 |
| Номинальное переменное напряжение частоты 50 Гц, : | 1,0 | 6,0 | 10,0 | 20,0 | 35,0 |
| Номинальное постоянное напряжение, : | 2,5 | 15,0 | 25,0 | 50,0 | 87,5 |
| Испытательное переменное напряжение частоты 50 Гц, : | 4,0 | 17,0 | 25,0 | 50,0 | 88,0 |
| Электрическое сопротивление изоляции, не менее, : | 100 | 200 | 200 | 200 | 200 |
| Максимальная рабочая температура жилы, : | 80 | 65 | 60 | 65 | 65 |
| Максимальная рабочая температура жилы при перегрузке, : | 105 | 90 | 80 | 130 | 130 |
| Максимальная температура короткого замыкания, : | 250 | 200 | 200 | — | — |
| Температура окружающей среды, : | -50/+50 | -50/+50 | -50/+50 | -50/+50 | -50/+50 |
| Влажность воздуха при +35 °С, : | 98 | 98 | 98 | 98 | 98 |
| Монтаж при температуре, не менее, : | |||||
| Радиус изгиба кабелей, не менее, : | 25 | 25 | 25 | 25 | 25 |
| Строительная длина, : | |||||
| сечение жил до 70 кв. мм | 300-450 | ||||
| сечение жил 95 и 120 кв. мм | 250-400 | ||||
| сечение жил 150 кв. мм и более | 200-350 | ||||
| Срок службы, : | 30 | ||||
| Гарантийный срок эксплуатации, : | 4,5 |
Диаметры и массы
| Количество и сечение жил, шт. х кв. мм | Расчетная масса кабеля, кг/км | Наружный диаметр, мм | Количество и сечение жил, шт. х кв. мм | Расчетная масса кабеля, кг/км | Наружный диаметр, мм |
| ААШв-1 | ААШв-6 | ||||
| 1×240 | 1387 | 29,0 | 3х50 ож | 1349 | 31 |
| 1×300 | 1651 | 31,6 | 3х70 ож | 1644 | 33,8 |
| 1×400 | 2034 | 34,7 | 3х70 | 1759 | 35,5 |
| 1×500 | 2537 | 38,9 | 3х95 ож | 2005 | 37 |
| 1×625 | 3027 | 42,2 | 3х95 | 2140 | 38,8 |
| 1×800 | 3808 | 47,3 | 3х120 ож | 2324 | 39,5 |
| 3×95 ож | 1488 | 30,5 | 3х120 | 2479 | 41,5 |
| 3×95 | 1587 | 32,3 | 3х150 ож | 2648 | 41,9 |
| Зх120ож | 1823 | 33,7 | 3х150 | 2859 | 44,2 |
| 3×120 | 1986 | 36,1 | 3х185 ож | 3086 | 44,8 |
| 3×150 ож | 2147 | 36,5 | 3х185 | 3398 | 48 |
| 3×150 | 2343 | 38,9 | 3х240 ож | 3872 | 49,7 |
| Зх185ож | 2589 | 39,9 | 3х240 | 4167 | 52,6 |
| 3×185 | 2828 | 42,6 | ААШв-10 | ||
| 3×240 ож | 3254 | 44,3 | 3х25 ож | 1413 | 34,2 |
| 3×240 | 3575 | 47,8 | 3х35 ож | 1447 | 33 |
| 3×70+1×35 | 1477 | 31,5 | 3х50 ож | 1639 | 34,9 |
| 3×95+1×50 ож | 1752 | 33,4 | 3х70 ож | 1992 | 38 |
| 3×95+1×50 | 1888 | 35,6 | 3х70 | 2105 | 39,5 |
| 3×120+1×70 ож | 2172 | 37,0 | 3х95 ож | 2308 | 41 |
| 3×120+1×70 | 2310 | 38,9 | 3х95 | 2434 | 42,7 |
| 3×150+1×70 ож | 2468 | 39,3 | 3х120 ож | 2633 | 43,4 |
| 3×150+1×70 | 2659 | 41,6 | 3х120 | 2800 | 45,4 |
| 3×185+1×95 ож | 2999 | 43,1 | 3х150 ож | 3012 | 46,2 |
| 3×185+1×95 | 3286 | 46,4 | 3х150 | 3253 | 48,6 |
| 3×240+1×120 ож | 3917 | 49,1 | 3х185 ож | 3495 | 49,2 |
| 3×240+1×120 | 4190 | 51,8 | 3х185 | 3806 | 52 |
| 4×70 ож | 1508 | 31,0 | 3х240 ож | 4243 | 53,5 |
| 4×70 | 1592 | 32,2 | 3х240 | 4603 | 56,9 |
| 4×95 ож | 1901 | 34,4 | ААШв-20 | ||
| 4×95 | 2054 | 36,2 | 1х50 | 1257 | 31,2 |
| 4х120ож | 2357 | 38,2 | 1х70 | 1415 | 32,9 |
| 4×120 | 2497 | 39,8 | 1х95 | 1580 | 34,6 |
| 4×150 ож | 2753 | 41,0 | 1х120 | 1545 | 33,7 |
| 4×150 | 2941 | 42,9 | 1х150 | 1742 | 35,7 |
| 4×185 ож | 3449 | 46,0 | 1х185 | 2062 | 39 |
| 4×185 | 3654 | 47,6 | 1х240 | 2385 | 41,7 |
| 4×240 ож | 4358 | 51,3 | 1х300 | 2700 | 44,1 |
| 4×240 | 4555 | 52,8 | 1х400 | 3254 | 48,1 |
| ААШв-35 | |||||
| 1х120 | 2124 | 40,3 | |||
| 1х150 | 2332 | 42 | |||
| 1х185 | 2683 | 45,2 | |||
| 1х240 | 3107 | 48,4 | |||
| 1х300 | 3482 | 50,9 |
Кабель ААШвУ
Расшифровка кабеля ААШвУ:А – Алюминиевая токопроводящая жилаА – Алюминиевая оболочкаШв – Защитный покров в виде шланга из поливинилхлоридного пластикатаУ – Была временно введена изменением № 3 в ГОСТ 18410-73 для выделения группы кабелей с повышенной температурой нагрева токопроводящей жилы по сравнению с ранее выпускаемыми кабелями. Отменена и больше не используется
В настоящее время кабель марки ААШвУ соответствует кабелю марки ААШв.(В 1996 году буква “У” из всех марок была исключена как лишняя и не несущая смысловой нагрузки, при этом конструкции, технические и эксплуатационные параметры не затрагивались)
Элементы конструкции кабеля ААШвУ:1. Алюминиевая токопроводящая жила:- однопроволочная (класс 1) сечением 25-240 кв. мм.,- многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.; 2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составоммаркировка жил:- цифровая: 1, 2, 3, 4,- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; 3. Заполнение из бумажных жгутов; 4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; 5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; 6. Алюминиевая оболочка; 7. Подслой из битума и пленки ПЭТ; 8. Наружный покров из ПВХ пластиката.
Область применения кабеля ААШвУ:Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц. Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабеля ААШвУ – не менее 30 лет.
| Сечение жил, кв. мм | Строительная длина, м |
| до 70 | 300-450 |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |
Кабель ААШв: технические характеристики, расшифровка, фото
Алюминиевые кабели заслуженно пользуются популярностью благодаря своим электрическим характеристикам, надежности, и немаловажно — легкому весу. В этой статье мы рассматриваем технические характеристики кабеля ААШв, а также его область применения и лучших производителей
Как расшифровывается маркировка?
Марка кабеля ААШв расшифровывается следующим образом:
- А — токоведущие жилы изготовлены из алюминия.
- А — броня/оболочка из алюминия.
- Шв — наружная изоляция прессованный защитный шланг из поливинилхлорида.
Обращаем ваше внимание на то, что есть модификации проводника: ЦААШв, у которого изоляция изготовлена из нестекающего пропитанного состава, а также марка АСШв, у которой оболочка изготовлена из свинца, а не алюминия
Конструкция
Устройство кабеля ААШв представлено следующим образом:
- токопроводящие жилы изготовлены из алюминия;
- раздельная пронумерованная или цветная изоляция жил;
- изолирующий слой из пропитанной бумаги;
- бумажная поясная изоляция;
- экранирующая лента;
- оболочка из алюминия;
- поливинилхлоридный слой изоляции;
- ПВХ оболочка, внешний слой шланг.
Данный марка обладает негорючим, препятствующему возгоранию слоем. Может состоять из одной, трех или четырех жил. Увидеть в разрезе ААШв вы можете на картинке ниже:
На видео наглядно показывается устройство алюминиевого проводника:
Обзор конструкции
Основные параметры
Итак, чтобы информация воспринималась более удобно, все технические характеристики кабеля ААШв мы предоставили в таблицах. Изначально рекомендуем ознакомиться с рабочим напряжением, минимальным радиусом изгиба, сроком службы и другими немаловажными параметрами проводника:
Также предоставляем к вашему вниманию таблицу сечений кабеля марки ААШв, его строительную длину и массу в кг на км:
Область применения
Кабель ААШв применяется для промышленного и жилого комплекса в районах умеренного и холодного климата. Его можно использовать для прокладки в земле и по воздуху, а также в следующих условиях:
- Почва с низкой и умеренной коррозийной активностью.
- Кабельные каналы.
- Сырые и частично затапливаемые помещения.
- Эстакады и мосты.
Также проводник применяется в тех местах где исключена возможность растягивания и повреждения изоляции в процессе эксплуатации. Назначение модификации кабеля ЦААШв — прокладка на подъемах и вертикально.
Производители
Основными заводами-изготовителями кабеля ААШв являются:
- ООО «Камский Кабель»;
- ЗАО «Завод Москабель»;
- ООО ТД «Ункомтех».
Эти производители являются одними из самых качественных на сегодняшний день, однако рекомендуем остерегаться подделок. Очень часто кабельную продукцию даже самых известных изготовителей подделывают, что влечет за собой уменьшение срока службы и ухудшение технических характеристик. Приобретайте кабельную продукцию только у проверенных поставщиков, а также в магазинах, имеющих все необходимые сертификаты.
Кстати, аналогами ААШв являются ААШнг, ААШп, АСШвнг и их модификации!
Вот мы и рассмотрели все самые основные технические характеристики кабеля марки ААШв. Надеемся, предоставленное описание было для вас интересным и полезным!
Рекомендуем также прочитать:
Кабель ААШв
В настоящее время человечество все больше изобретает и производит различных электроприборов и электрооборудования. Даже обычная квартира сейчас требует все большее количество электроэнергии и соответственно более мощную электрическую сеть. А если вести речь о частном доме с мастерской с большим количеством станков и электроинструмента, а тем более промышленном здании, то вопрос прокладки мощного электрокабеля для обеспечения потребностей в электроэнергии становится обязательным.
В данной статье мы хотим рассказать об одном широко применяемом электрокабеле, а именно марке кабеля ААШв.
Устройство и область применения кабеля ААШв
Данный вид кабеля представляет собой одну из разновидностей силовых кабелей, которые широко применяются в различных видах условий эксплуатации. Для начала отметим, что данный кабель можно использовать как в холодном, так и умеренном климате. При этом кабель ААШв можно прокладывать как непосредственно в земле (траншее), так и в помещениях открытым и закрытым способом.
Универсальность кабеля привела к большой популярности и широкому применению его в самых различных электросетях и схемах.
Если кабель прокладывается в грунте, то необходимо соблюдать требования в том, чтобы грунты имели низкую коррозионную активность, и не было блуждающих токов. Благодаря надежной изоляции их можно применять в помещениях как с небольшой, так и повышенной влажностью. Главное, чтобы исключить возможность механического повреждения как оболочки кабеля, так и силового элемента.
Но особое назначение кабеля ААШв это применение в помещениях с повышенными требованиями по пожаробезопасности и взрывоопасности (класс В-Iб, В-Iг, В-II, В-IIа). Эта особенность подобных силовых кабелей важна при оборудовании различных промышленных помещений и производств, где осуществляются работы с легковоспламеняемыми материалами и жидкостями, а также другими опасными материалами.
Маркировка ААШв
Если расшифровать буквенное обозначение маркировки кабеля то можно получить следующую информацию:
– первая буква А обозначает материал токопроводящей жилы: алюминий
– вторая буква А обозначает материал оболочки: алюминий
– буквы Шв обозначают тип защитного покрова: шланг из поливилхлоридного пластиката
Но для полноты картины мы бы хотели еще дополнить данные об этом виде кабеля. В зависимости от разновидности кабеля токопроводящая жила может быть однопроводной, сечением от 25 до 240 кв.мм или многопроводной сечением от 50 до 800 кв.мм.. Дополнительно в кабеле имеется фазная бумажная изоляция, которая пропитывается вязким изоляционным составом. Дополнительно в кабеле имеется заполнение из бумажных жгутов.
В кабеле ААШв жилы с ранее указанной изоляцией покрываются поясной бумажной изоляцией сверху покрытой экраном из электропроводящей бумаги (только для кабелей от 6 Квт и более). Далее все покрыто битумом и пленкой ПЭТ, ну и наконец самый наружный слой это изоляция из ПВХ пластиката.
Кстати, если вы встретите маркировку ААШвУ, то это практически то же самое, просто буква У была удалена в 1996 году из маркировки как не несущая смысловой нагрузки. Срок службы кабелей ААШв установленной изготовителем составляет 30 лет.
Примеры расшифровки маркировки аашв кабеля
Маркировка аашв кабеля используется для обозначения его характеристик и назначения. Расшифровка маркировки помогает понять, для каких целей и в каких условиях можно использовать данный кабель. Ниже приведены примеры расшифровки различных маркировок аашв кабелей:
- ААШВп 1х2х0,5 — это кабель асбестосодержащий, алюминиевый с холоднокатаными проводниками, с медными намотанными штриппирующими проводниками, предназначенный для низковольтных сетей передачи и распределения электроэнергии.
- ААШВпгэ 5х2,5 — это кабель асбестосодержащий, алюминиевый с горячекатаными проводниками, экранирован металлической лентой, для прокладки в грунте, предназначенный для нанесения электроэнергии от электрической подстанции до потребителей.
- ААШВпм 2х4х1,5 — это кабель асбестосодержащий, алюминиевый с медными намотанными проводниками, с изоляцией их полихлорвинила, предназначенный для прокладки в кабельных сооружениях и помещениях.
Также существует множество других примеров расшифровки маркировки аашв кабелей, каждый из которых обозначает свои особенности и назначение. При выборе и использовании кабеля необходимо внимательно изучить его маркировку и соответствующие ему технические характеристики.
Таблица маркировки аашв кабеля
Маркировка
Описание
ААШВп
Асбестосодержащий, алюминиевый с холоднокатаными проводниками, медными намотанными штриппирующими проводниками
ААШВпгэ
Асбестосодержащий, алюминиевый с горячекатаными проводниками, экранирован металлической лентой
ААШВпм
Асбестосодержащий, алюминиевый с медными намотанными проводниками, с изоляцией из полихлорвинила
Важно знать, что маркировка аашв кабеля может варьироваться в зависимости от производителя и года выпуска. Поэтому перед использованием кабеля необходимо обратиться к производителю или каталогу для получения точной информации о его характеристиках и применении
