Изолирующая штанга: измерительные, оперативные, универсальные

Проведение испытаний

Так как работа на электрической установке относится к разряду опасных, инструмент для электрика подвергается тщательному осмотру и контролю. Более того, в зависимости от оборудования на заводе-производителе проводят испытания. Согласно ГОСТ 20494-2001 они могут быть:

Приемосдаточные. Проводят для каждого изделия.
Периодические. Должна подвергаться каждая штанга.
Типовые. Выборочно проводят испытания трех образцов одного вида. Необходимо будет провести все виды испытаний.

Все испытательные мероприятия производит завод-изготовитель с помощью специально обученных людей, имеющих определенный уровень допуска и прошедших обучение и аттестацию.

Перечень испытаний:

Визуальный контроль. Проверка комплектности, маркировки, упаковки. Проверяется наличие требуемой документации и соответствие положенной безопасности.
Проверка соответствию заводским чертежам. Производят с помощью измерительных инструментов, должно быть полное совпадение параметров.
Проверка электрической изоляции на прочность. Производят напряжением переменного тока промышленной частоты однократным приложением не более чем на пять минут. При этом повышение напряжения до 1/3 значения может быть произвольным. Дальнейшее повышение должно быть плавным. Проверяются рабочая и изоляционная части штанги. В случае если нет возможности провести испытание с полным измерительным участком, то эту часть штанги проверяют отрезками. Если пробоев, местных нагревов от диэлектрических потерь, поверхностных разрядов не обнаружено, то считается, что изделие успешно прошло испытание.
Испытание на разрыв. Один конец штанги закрепляют, другой с помощью груза или лебедки подвергают допустимой нагрузке. Испытание пройдено успешно при отсутствии видимых повреждений.
Испытание на изгиб. Изделие закрепляют горизонтально в двух точках у ограничительного кольца и конца рукояток. Образец штанги прошел испытание в случае отсутствия видимых повреждений.
Проверка наибольшего усилия на руку. Горизонтально закрепленная штанга крепится с помощью двух точек – передней (50 мм от ограничительного кольца) и задней (50 мм от конца рукоятки) опорах. Замер производится на передней опоре и показатель не должен превышать 160Н. Изолирующая штанга до 1000В этому виду испытаний не подвергается.

Если результат будет отрицательный, следует провести повторную процедуру с большим количеством образцов. В случае если данные повторились, изымается весь вид продукции и запрещается выпуск новой партии до выяснения и устранения причин отрицательных показателей. При таких ситуациях штамп испытания перечеркивается красной линией.

Все испытания производят согласно действующим нормам.

ЧПТУП «Электротехлабсервис» — 8(029)5577616

Аттестат аккредитации № BY/112.2.4955 Действителен до 15.09.2022 г.

К ручному электроизолирующему инструменту относится слесарно-монтажный инструмент с изолирующими рукоятками (ключи гаечные разводные, трещеточные; плоскогубцы, пассатижи; кусачки боковые и торцевые; отвертки, монтерские ножи нескладные), применяемый для работы под напряжением в электроустановках до 1000 В в качестве основного электрозащитного средства.

Разрешается применять ручной электроизолирующий инструмент, изготовленный в соответствии с требованиями ГОСТ 11516 (с однослойной и многослойной изоляцией) и МЭК 900 (1987) (с многослойной изоляцией).

Инструмент для работ под напряжением может быть двух видов: с нанесенным на металлический корпус электроизолирующим покрытием (изолированный инструмент); изготовленный из электроизоляционного материала и имеющий при необходимости металлические вставки (изолирующий инструмент).

Изолирующие рукоятки должны быть выполнены в виде диэлектрических чехлов, насаживаемых на ручки инструмента, или неснимаемого однослойного или многослойного покрытия из влагостойкого, маслобензостойкого, нехрупкого электроизоляционного материала, наносимого методом литья под давлением, окунания. Каждый слой многослойного изоляционного покрытия должен иметь свою окраску. Поверхность изолирующего покрытия не должна быть скользкой. Форма и рифление поверхности изолирующих рукояток должны обеспечивать удобство пользования инструментом.

Соединение изолирующих рукояток с ручками инструмента и изоляцией стержней отверток должно быть прочным, исключающим возможность их взаимного продольного перемещения и проворачивания.

Изоляция должна покрывать всю рукоятку и иметь длину не менее 100 мм до середины ограничительного упора. Упор должен иметь высоту не менее 10 мм, толщину – не менее 3 мм и не должен иметь острых кромок и граней. Высота упора отвертки – не менее 5 мм. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки.

Толщина многослойной изоляции не должна превышать 2 мм, однослойной — 1 мм. Изоляция стержней отверток не должна иметь упоров и должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки. Изолирующее покрытие должно быть нанесено на ручку и стержень отвертки. При этом толщина изоляции на расстоянии не менее 30 мм от неизолированной рабочей части не должна превышать 2 мм. Допускается применение ручного электроизолирующего инструмента, выполненного в соответствии с международным стандартами.

У пассатижей, плоскогубцев, кусачек и т.п. длина ручек которых менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм – на верхней и нижней частях рукояток, лежащих на плоскости. Если инструмент не имеет четкой неподвижной оси, упор высотой 5 мм должен находиться на внутренней части рукояток инструмента.

У монтерских ножей минимальная длина изолированных ручек должна составлять 100 мм. На ручке должен находиться упор со стороны рабочей части высотой не менее 5 мм, при этом минимальная длина изолирующего покрытия между крайней точкой упора и неизолированной частью инструмента по всей рукоятке должна составлять 12 мм, а длина неизолированного лезвия ножа не должна превышать 65 мм.

Электроизолирующие покрытия инструмента не должны иметь раковин, трещин, сколов, вздутий и других дефектов.

В процессе эксплуатации механические испытания инструмента не проводят.

Для проведения испытаний инструмент, предварительно очищенный от грязи и жира, погружают изолированной частью в ванну с водой температурой от 15 °С до 35 °С так, чтобы вода не доходила до края изоляции на 10 мм, а металлическую часть инструмента подключают к держателям объекта испытаний с помощью специальных приспособлений.

Инструмент с многослойной изоляцией в эксплуатации осматривают не реже одного раза в шесть месяцев и электрическим испытаниям не подвергают. Если покрытие состоит из двух слоев, то при появлении другого цвета из-под верхнего слоя инструмент должен быть заменен.

Периодичность испытания ручного электроизолирующего инструмента — 1 (один) раз в 12 месяцев

Электрофизические измерения

Испытание электроизолирующих (диэлектрических) перчаток

Испытание электроизолирующих (диэлектрических) бот

Испытание электроизолирующих (диэлектрических) галош

Испытание клещей измерительных и электроизолирующих

Испытание переносных заземлений электроустановок до и выше 1000 В

Испытание указателей напряжения до 1000 В

Испытание указателей напряжения выше 1000 В

Испытание указателей напряжения совпадения фаз

Испытание штанг измерительных и электроизолирующих

Виды изолирующих штанг

Поскольку область применения довольно широка, инструмент имеет различные виды и модификации. Для каждой цели существуют специальные наконечники в соответствии с необходимыми функциями.

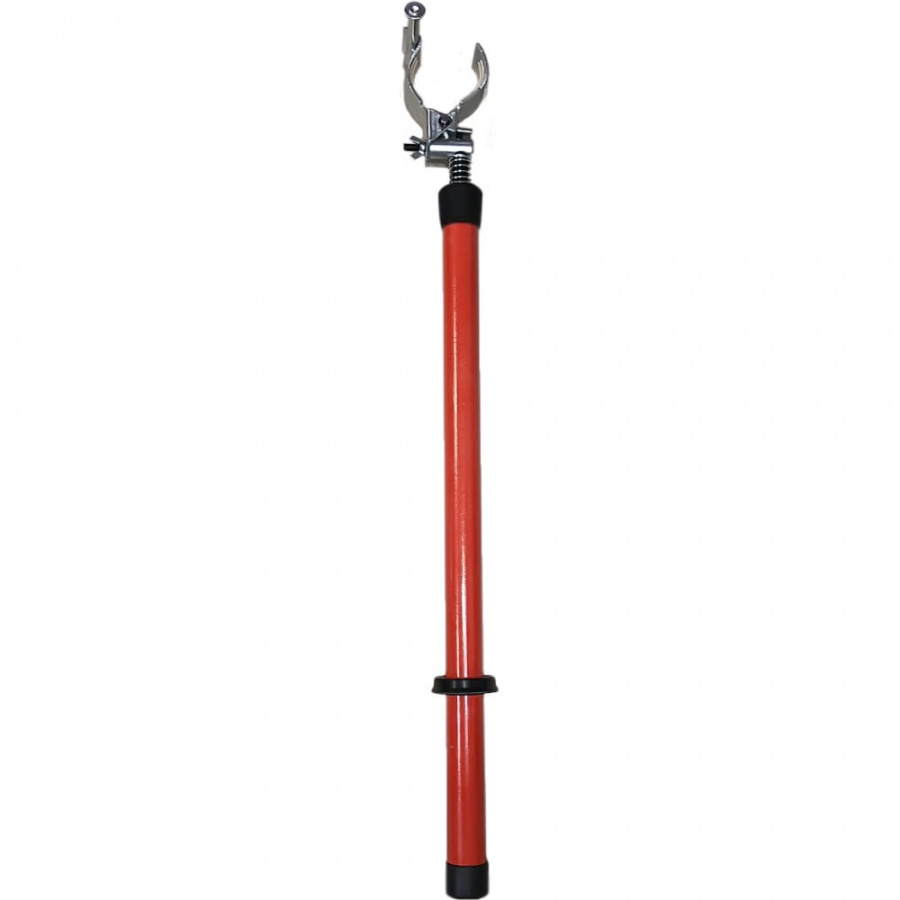

Оперативная

Выделяют четыре вида изолирующей оперативной штанги:

Оперативно изолирующая. Используется для множества работ, поскольку конструкция позволяет менять наконечник в зависимости от задачи. Допустимо использование в установках с переменным или постоянным током с напряжением до 220В.

Спасательная. Используется для спасения человека из зоны поражения током до 110В. Позволяет оперативно оказать первую помощь, тем самым увеличив шансы на спасение пострадавшего.

Штанга изолирующая универсальная. Используется аналогично оперативно изолирующему классу. Разница в том, что имеет более широкий функционал.

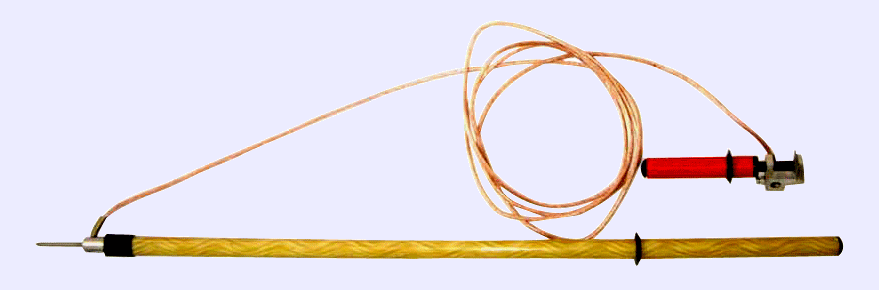

Штанга наложения заземлений. Также применяются на электрических установках с напряжением до 220 кВ с постоянным или переменным током. Это приспособление позволяет работать на участках с остаточным напряжением или частичным отключением установки.

Оперативная штанга позволяет проводить все виды электрических работ. Главное внимательно и по назначению использовать инструмент, снижая риск получения различных травм от воздействия электричества.

“Клещи”

Следует выделить как отдельный подвид. Инструмент позволяет производить замены предохранителей и других элементов. Устройство подразумевает под собой специальные зубцы, которые могут сдвигаться при воздействии с рабочим элементом.

Наконечник может заменяться, превращая клещи в оперативную штангу. Наконечники должны быть прорезинены для того, чтобы не испортить патрон при замене.

Измерительные

Служит для измерений воздействия тока. Позволяет определить силу тока, скачки напряжение и другое. Специальная головка, настроенная в лабораторных условиях, подключается параллельно к аппарату и засекает минимальные изменения при подаче тока.

Выделяют три вида:

Штанга измерительная универсальная. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.

Штанга измерительная. В таких приборах устанавливается стрелочный микроамперметр с небольшим сопротивлением.Можно поменять комплект щупов-индикаторов. Щупы накладывают на контролируемый изолятор, происходит параллельное подключение. Стрелка датчика показывает результаты.

Электроизмерительные клещи. По сути – те же клещи, но с возможностью проводить замеры силы тока и напряжения.

Испытания изолирующих штанг

Штанги оперативные изолирующие, предназначенные для работы на электроустановках напряжением от 1 кВ до 110 кВ мы испытываем линейным напряжением не менее 40 кВ, а штанги, предназначенные для работы на электроустановках напряжением более 110 кВ – напряжением, равным трехкратному фазному рабочему напряжению, но не менее 40 кВ. В ходе испытаний проверочное напряжение прикладывается к временному электроду, установленному у ограничительного кольца изолированной части, и к рабочей части инструмента. Время испытания оперативных штанг – 5 минут.

Стационарная лаборатория «МОСЭНЕРГОТЕСТ» выполняет проверку оперативных изолирующих штанг для работы на электроустановках до 1000 В и более. Испытания проводятся в кратчайшие сроки, по результатам испытаний вы получаете подписанный ответственными лицами протокол проверки.

Мы выполняем качественные испытания средств индивидуальной защиты и инструмента для работы с высоковольтным оборудованием. Проверка соответствует всем требованиям регламентирующих документов, действующих норм и правил. Перед испытанием штанга диэлектрическая тщательно осматривается. При наличии дефектов они признаются негодными и снимаются с испытаний. Если внешний осмотр дает положительный результат, выполняется проверка электрических и механических характеристик представленных нам изделий. Мы выполняем испытание в лаборатории, оборудованной по последнему слову техники.

После испытаний вы получите

Технический отчет

Объем выполнених испытаний (работ)
Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

Результаты измерений фактического состояния электрооборудования
Соответсвие электроустановки требованиям нормативной и проектной документации
Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

По улучшению показателей системы электроснабжения
По защите электрооборудования от коротких замыканий
По устранению выявленых неисправностей и замечаний
По устройтву заземления и молниезащиты
По безопасной эксплуатации электрооборудования

Хотите получить скидку? Закажите услугу прямо сейчас!

Ваша заявка принята. Мы свяжемся с Вами в ближайшее время.

Правила пользования изолирующих штанг

Перед проведением работ с использованием изолирующей штанги нужно убедиться в ее целостности и наличии штампа испытания.

Целостность определяется визуальным осмотром. Штанга не должна иметь механических повреждений.

Также необходимо проверить места соединения составной штанги.

При выполнении работ с высоты, подниматься на высотную отметку и спускаться нужно без изолирующей штанги.

И еще один важный момент. Пользоваться изолирующей штангой в электроустановках выше 1000 (В) необходимо только в диэлектрических перчатках.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Конструктивные особенности – как выглядит визуально штанга?

Штанги изолирующие – это стержни из не проводящих электричество материалов, которые состоят из трех основных элементов:

Обозначающая главное назначение устройства – специальная рабочая часть.
Изолирующая – с основной функциональной задачей по предотвращению потенциальной опасности поражения током.
Для удерживания устройства – рукоятка. Обычно представляет собой своеобразное продолжение отделяющей зоны конструкции и ограниченная от нее кольцом.

Штанга электроизолирующая универсальная изготавливается из компонентов с оптимальными характеристиками устойчивости к механическому воздействию. Эти устройства относятся к категории диэлектрические штанги и не поглощают влагу.

От специфики назначения во многом зависят конструкционные особенности каждого вида. Измерительные штанги разрабатываются с расчетом габаритов и массы для выполнения операций с ними одним человеком. Но при работе с напряжением от 500 кВ могут применяться модификации, рассчитанные на обслуживание двумя людьми. Для этого в конструкции предусмотрено поддерживающее устройство.

По длине оперативная изолирующая универсальная штанга не регламентируется при напряжении на электроустановке до 1000 В. В этом случае, габариты выбираются только по удобству для обслуживающего персонала. А вот при параметрах свыше 1000 В изолирующая штанга должна соответствовать требованиям ГОСТа 20494-75.

Металл применяется в местах соединения отдельных частей. От длины изоляционного участка подобная часть может иметь протяженность не более 5%.

Изолирующие штанги всех модификаций представлены на снимке ниже.

Требования к штангам

Любая изолирующая штанга, вне зависимости от её типа, конструкции и стоимости, должна соответствовать целому ряду параметров:

любая комплектация должна состоять минимум из трёх частей. Изоляционный промежуток должен оставаться в работоспособном состоянии, вне зависимости от того, какие манипуляции производятся с конструкцией во время работы;
рабочий наконечник должен плотно прилегать к изолирующей части. При обнаружении слабины или шаткости крепления, изоляционная штанга считается непригодной к работе;
каждая штанга, как и её наконечник, должен использоваться исключительно в тех целях, для которых была предусмотрена конструкция. Сам наконечник должен находиться в полной исправности и не иметь дефектов в своём устройстве;
шлейф заземления должен быть надёжно зафиксирован;
заземляющая часть должна быть в состоянии предотвратить выпадение зажима в случае, если произойдёт динамический удар;
для измерительных штанг максимальное усилие, которое будет прикладываться к ручке, не должно превышать 80 Н. Для всех остальных конструкций это значение не должно превышать 160 Н.
работать со штангой одновременно может только один человек. Исключение составляют модели, рассчитанные на 500 кВ, – ими по регламенту должны управлять два человека.

Также читайте: Оказание первой помощи при поражении электрическим током

Если изолирующая штанга полностью соответствуют данным требованиям, её можно допускать к работе.

2.1. Изолирующие штанги.

Назначение. Изолирующая штанга представляет собой стержень, изготовленный из изоляционного материала, которым человек может касаться частей электроустановки, находящихся под напряжением без опасности поражения током. Штанга является основным изолирующим электрозащитным средством т.е. она может длительно выдержать рабочее напряжение установки. Штанги применяются в установках всех напряжений. В зависимости от назначения штанги делятся на четыре вида:

а) оперативная( ТИП ШО-10у1, ШО-35У1, где ШО – штанга оперативная, цифры означает напряжение в кВ). Применяются для операций с однополюсными разъединителями и наложения временных переносных защитных заземлений, для снятия и постановки трубчатых предохранителей (ШР – 11ОУ1), проверки отсутствия напряжения и других аналогичных работ.

б) измерительные(тип ШИ-35/110У1, ШИ – 220У1). Предназначены для измерения в электроустановках находящихся в работе ( проверка распределения напряжения по изоляторам гирлянды, определения сопротивления контактных соединений на проводах и т.п.)

в) ремонтныеСлужат для производства ремонтных и монтажных работ вблизи токоведущих частей, находящихся под напряжением, или непосредственно на них: очистки изоляторов от пыли, присоединение к проводам потребителей, обрезки веток деревьев в непосредственной близости от проводов и т.п. Примером может штанга ШПК-10 для прокола кабеля. Она предназначена для проверки отсутствия напряжения на кабеле до 10 кВ при ремонтных работах путем прокалывания его до токоведущих жил с целью предотвращения поражения электрическим током персонала в случае наличия напряжения на кабеле.

г) универсальные(тип ШОУ-35, ШОУ-15, ШОУ-110). Конструкция их позволяет выполнить различные операции, в том числе многие их тех, для которых предназначены оперативные штанги.

Конструкция– каждая штанга имеет три основные части: рабочую изолирующую и рукоятку.

Рабочая частьобуславливает назначение штанги. Она выполняется изтрубок диаметром 30 — 40 мм из бакелита, стеклопластика и других пластиков, а также деревянные стержни, пропитанные высыхающими маслами (льняными, конопляными и др.) Длина изолирующей части штанги должна быть такой, чтобы исключить опасность перекрытия её до поверхности при наибольших возможных напряжениях, воздействующих на штангу. Наименьшая длина изолирующей части штанги зависит от напряжения электроустановки и определяется согласно ГОСТ 20494-75ю

Рукояткапредназначена для удерживания штанги руками. Как правило, оно является продолжением изолирующей части штанги и отделяется от нее ограничительным кольцом.

Правила пользования. Штанги следует применять в закрытых электроустановках. На открытом воздухе их использование допускается только в сухую погоду. Операцию штангой может производить только квалифицированный персонал, обученный этой работе. Как правило, при этом должен присутствовать второй человек, который контролирует действие оператора и при необходимости оказать ему помощь. При работе штангойнеобходимо надевать диэлектрические перчатки. Без перчаток можно работать лишь в установках до 1000В. При работе нельзя касаться штанги выше ограниченного кольца. Периодичность электрических испытаний штанг (кроме измерительных) – 1 раз в 24 месяца, измерительных в сезон измерений 1 раз в 3 месяца, но реже 1 раза в 12 месяцев.

2.2.Изолирующие клещи.

Назначениеизолирующих клещей – выполнение операций под напряжением с предохранителями, установок и снятие изолирующих накладок и т.п. работы. Применяют клещи в установках до 35 кВ включительно.

Конструкцииклешей различны, но во всех случаях они имеют три основные части: рабочую часть, или губки, изолирующую часть и рукоятки. Размеры рабочей части не нормируются. Однако у металлической рабочей части размеры должны быть возможно меньше, чтобы исключить случайное замыкание токоведущих частей между собой или на заземленные детали. Длина изолирующей части для электроустановок до 1000 В не нормируется и определяется удобством работы с ними, а свыше 1000 В определяется рабочими напряжением установки.

Правила пользования. Изолирующие клещи можно применять в закрытых электроустановках, а в открытых только в сухую погоду. В электроустановках выше 1000В работающий должен иметь на руках диэлектрические перчатки, а при снятии и установке предохранителей под напряжением – защитные очки. Периодичность электрических испытаний клещей — 1раз в 24 месяца.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии.
Рис. 2: опробование отсутствия напряжения
Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние.
Рис. 3: освобождение от тока изолирующей штангой

Устройство

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Все изолирующие штанги можно подразделить на следующие виды:

Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Условия использования

Дабы избежать неблагоприятных последствий, устройства необходимо использовать в соответствии с правилами эксплуатации, поэтому внимательно ознакомьтесь с инструкцией к прибору.

Здесь указаны только основные положения.

Не забывайте о том, что каждый производитель делает уникальный прибор. Принципы его работы могут отличаться от аналогов. Ознакомьтесь внимательно со следующими правилами:

Температурный режим работы прибора от минус 40 градусов, до плюс 45.

Запрещается использовать прибор, не имеющий сертификата качества. Такое устройство может работать неисправно и нанести вред как электроконструкции, так и вам лично.

Не используйте инструмент при влажности более 98% при температуре 25 градусов. Не работайте во время дождя, снега, тумана и пр. атмосферных явлениях, предполагающих высокую влажность.

Не пользуйтесь шаткими опорами, вроде стремянки или лесов. Используйте устойчивую лестницу или манипулятор, если есть необходимость.

К работе допускаются люди, имеющие сертификат или разрешение. Сотрудник обязан использовать диэлектрические перчатки и ботинки. Также необходимо надевать диэлектрическую рабочую форму специального назначения, очки и респиратор. Таким образом, вы будете более защищены от удара электротоком.

Каждый раз, перед проведением работ, делайте визуальный осмотр штанги. При обнаружении каких-либо изъянов, пользуйтесь другим инструментом. Это обязательно и общепринято для всех.

Фото с сайта dehn-ru.com

Тестирование и испытания при работе не проводятся. Существуют только плановые тесты, которые делают регулярно, по истечении обозначенного периода. В редких случаях проводятся внеплановые проверки, после того, как прибор упал или вернулся с ремонта.

Что такое изолирующая штанга?

Рис.1: Работа изолирующей штангой

Назначение

Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

Это интересно: Какой электрический ток опаснее для человека — переменный или постоянный

Итог

В заключение хотелось бы отметить, что современный мир не мыслит себя без электричества. А значит, и без измерительных штанг обойтись нельзя.

Трудно себе представить, что произойдет, если во всем мире отключится подача электроэнергии. Наверное, наступит хаос и паника. Поэтому следует с большим почтением и уважением относиться к людям, обслуживающим электроустановки, а соответствующим органам максимально обеспечить их всеми необходимыми средствами индивидуальной защиты.

Итак, мы выяснили, что собой представляет такой технический инструмент, как изолирующая штанга.

Добрый день, дорогие гости сайта «Заметки электрика».

Продолжаем изучать вопросы . И сегодня наша статья посвящена под названием изолирующая штанга.

Применение изолирующих штанг очень разнообразно. Все я перечислять не буду. Скажу только самое распространенное.

Изолирующие штанги применяют для:

работы дежурного персонала — (снятие и установка предохранителей, действия с разъединителями, рубильниками и т.п.)

В зависимости от их применения изолирующие штанги разделяются на:

оперативные

для переносных заземлений

измерительные

Все требования к изолирующим штангам различного назначения приведены в ГОСТ.

Конструктивно, изолирующая штанга состоит из 3 частей:

рабочая часть

изолирующая часть

рукоятка

Изолирующие штанги могут быть как сплошными, так и составными. Последние обычно состоят из нескольких звеньев, которые соединяются между собой деталями, выполненными из изоляционных материалов или металла.

Существуют изолирующие штанги с телескопической конструкцией. К ним особое требование уделяется на фиксацию звеньев соединений.

Оперативные штанги имеют сменную рабочую часть, а именно сменные головки, для выполнения разного рода операций и действий.

Вес изолирующих штанг на напряжение до 330 (кВ) должен таким, чтобы работать с ними можно было одному человеку. Уже свыше 500 (кВ) вес штанги может быть больше, и соответственно, этими штангами должны работать 2 человека с применением поддерживающих устройств.

Ниже я приведу две таблицы с основными размерами изолирующих штанг разного назначения.

Испытания изолирующих штанг

Изолирующим штангам проводят только . В объем испытаний входит испытания повышенным напряжением изолирующих частей измерительных и оперативных штанг.

Испытательное напряжение подается между рабочей частью и временным электродом (кольцом), который предварительно устанавливается на границе рабочей и изолирующей частями.

Т.к. существует большое разнообразие изолирующих штанг, а также класс напряжения, где они применяются, то для проведения испытаний можно воспользоваться следующей таблицей. В таблице указаны все виды изолирующих штанг разного класса напряжения, продолжительность и периодичность их испытаний.

Изолирующие штанги для установки (снятия) переносных заземлений с металлическими звеньями для воздушных линий испытывают аналогично. Остальные штанги для переносных заземлений электрическим испытаниям не подлежат.

Изолирующие штанги

Проведение испытаний

ЧПТУП «Электротехлабсервис» — 8(029)5577616
