Устройство лампы накаливания
Основные детали, из которых состоит конструкция ЛН это-цоколь, сосуд, электроды, держатели для ниток накаливания, тело накаливания, контакты и изоляция. На рисунке 10 можно увидеть строение лампочки.
Перед покупкой лампы желательно получить консультацию специалиста. Не рекомендуется отдавать выбор неизвестному производителю, так как могут попасться бракованные изделия, которые не будут работать положенный срок, или вообще разорвутся под напряжением. Качественные производители всегда дают гарантию не менее 30 дней на лампы накаливания. Покупатель имеет полное право обмена изделия или возврата средств, если работа лампы была менее 10 часов или она перегорела моментально.
В заключении нужно отметить, что лампы накаливания уже давно перестали быть популярными среди людей. Однако необходимо подчеркнуть, что среди таких изделий есть огромный выбор, для машин, уличного освещения, самолетов и так далее. К сожалению, ЛН нельзя использовать вблизи изделий, изготовленных из дерева. Так как иногда бывает сильный нагрев и разрыв спирали, из-за чего может возникнуть чрезвычайная ситуация.
Галогенные лампы
Открытие галогенового цикла в лампах накаливания, вызвало появление в производстве принципиально новых конструкций ламп. Основной эффект от применения галогенов состоит в возможности создания ламп накаливания значительно меньших габаритных размеров со значительно большей световой отдачей при тех же мощностях. Средняя световая отдача галогенных ламп, предназначенных для общего освещения, составляет 22 лм/Вт при сроке службы 2000 часов. Применение галогенного цикла привело к разработке ламп накаливания, позволяющих сконцентрировать на сравнительно небольшой площади излучение большой мощности и применить их в ряде специальных технологических процессов, например для нагрева различных материалов.
Устройство прямой галогенной лампы показано на рисунке 12. Колба лампы 1 представляет собой трубку из кварцевого стекла, по оси которой расположено тело накала в виде спирали или биспирали 2. Вводы в кварц представляют собой полоски молибденовой фольги 4, заштампованные в сплошные концы кварцевой трубки. Внутренняя часть электродов выполнена из вольфрама 3, внешние выводы – из молибдена 5. В лампах большой мощности, имеющих длинную спираль, для устранения ее провисания применяют держатели 7 из вольфрама. Для откачки, вакуумной обработки и наполнения лампы в средней части колбы припаивается штенгель из кварцевого стекла, после отпайки которого остается утолщение 6. Для крепления и присоединения к сети на концы лампы надеты цоколи 8.
Рисунок 12. Конструкция трубчатой галогенной лампы накаливания
В настоящее время технология изготовления галогенных ламп накаливания настолько отработана, что это позволило создать целую гамму ламп: для светильников общего, киносъемочного и телевизионного вещания, прожекторов, инфракрасных облучателей, автомобильных фар, аэродромных огней и тому подобных.
По конструктивным признакам галогенные лампы делятся на две группы: с длинным спиральным телом накала (аналогично конструкции на рисунке 12) и с концентрированным телом накала. Первая группа ламп имеет выводы с двух сторон, вторая – с одной стороны.
Обозначение типа галогенных ламп накаливания включает: первая буква – материал колбы (К – кварц); вторая буква – вид галогенной добавки (И – чистсый йод, Г – галогенные смеси); третья буква – область применения (О – облучательная), или конструктивная особенность (М – малогабаритная, К – концентрированное тело накала), либо то и другое вместе; первая группа цифр – мощность в ваттах (или сила света, ток или световой поток в зависимости от назначения лампы); последняя цифра – номер разработки, если эта разработка не произведена впервые. Для автомобильных ламп первой ставится буква А.
Номенклатура галогенных ламп накаливания насчитывает более 150 наименований. В таблице 6 приведены параметры различных галогенных ламп. Галогенные лампы общего применения имеют срок службы 2000 часов, то есть в 2 раза выше, чем обычные лампы накаливания; у других типов галогенных ламп срок службы колеблется в зависимости от назначения лампы. Лампы для инфракрасного облучения благодаря низкой температуре тела накала (2400 – 2700 К) обладают повышенным сроком службы (до 5000 часов). Облучательные лампы предназначены для эксплуатации, как правило, в горизонтальном положении.
Таблица 6
Параметры галогенных ламп накаливания
| Типы ламп | Световая отдача, лм/Вт | Цветовая температура, К | Средняя продолжительность горения, ч | Особенности конструкции |
| Для общего освещения | ||||
| КИ220-1000-5 КИ240-1000 КИ240-1500 КИ220-2000-4 КГ220-5000 | 22 22 22 22 22 | 3000 3000 3000 3000 3000 | 2000 2000 2000 2000 2000 | Линейная – – – – |
| Для студийного освещения | ||||
| КГ220-500 КГ220-1000-4 КГ110-1000 КГ110-2000 КГ220-10000 | 27 26 26 26 26 | 3200 3200 3200 3200 3200 | 150 420 400 600 1500 | Линейная – – – – |
| Для копировальных аппаратов | ||||
| КГ220-1300 КГ220-400 | 14 16 | 2800 3000 | 3000 500 | Линейная – |
| Для нагрева материалов | ||||
| КГ127-500 КГ220-1000 КГ220-2500-3 | 2,6 2,6 2,6 | 2600 2500 2650 | 5000 10000 2000 | Линейная – – |
| Автомобильные | ||||
| АКГ12-55 АКГ24-70 АКГ24-70-1 | 27 25 23 | – – – | 150 150 300 | Линейная малогабаритная – – |
| Проекционные | ||||
| КГМ12-100 КГМ24-150 КГМ40-750 | 29 31 29 | 3250 3400 3300 | 85 50 100 | С концентрированным телом накала – – |
| Прожекторные | ||||
| КГК110-2000 КГК200-2000 КГК110-5000 | 28 28 28 | 3250 3250 3250 | 200 170 300 | С концентрированным телом накала – – |
История создания
Интересно, что в первых лампах использовался не вольфрам, а ряд других материалов, включая бумагу, графит и бамбук. Поэтому, несмотря на то, что все лавры за изобретение и усовершенствование лампы накаливания принадлежат Эдисону и Лодыгину, приписывать все заслуги только им — неправильно.
Писать о неудачах отдельных ученых не станем, но приведем основные направления, к которым прилагали усилия мужи того времени:
- Поиски лучшего материала для нити накаливания. Нужно было найти такой материал, который одновременно был устойчив к возгоранию и характеризовался высоким сопротивлением. Первая нить была создана из волокон бамбука, которые покрывались тончайшим слоем графита. Бамбук выступал в качестве изолятора, графит — токопроводящей среды. Поскольку слой был малым, то существенно возрастало сопротивление (что и требовалось). Все бы хорошо, но древесная основа угля приводила к быстрому воспламенению.
- Далее исследователи задумались над тем, как создать условия строжайшего вакуума, ведь кислород — важный элемент для процесса горения.
- После этого нужно было создать разъемные и контактные компоненты электрической цепи. Задача усложнялась из-за использования слоя графита, характеризующегося высоким сопротивлением, поэтому ученым пришлось использовать драгоценные металлы — платину и серебро. Так повышалась проводимость тока, но стоимость изделия была чересчур высока.
- Примечательно, что резьба цоколя Эдисона используется и по сей день — маркировка E27. Первые способы создания контакта включали пайку, но при таком раскладе сегодня говорить о быстро заменяемых лампочках было бы сложно. А при сильном нагреве подобные соединения быстро бы распадались.
В наше время популярность подобных ламп падает в геометрической прогрессии. В 2003 году в России была увеличена амплитуда питающего напряжения на 5 %, к сегодняшнему дню этот параметр составляет уже 10 %. Это привело к сокращению срока эксплуатации лампы накаливания в 4 раза. С другой стороны, если вернуть напряжение на эквивалентное значение вниз, то существенно сократится отдача светового потока — до 40 %.
Преимущества и недостатки
Лампы накаливания имеют ряд своих достоинств:
- приемлемую стоимость;
- компактные габариты;
- мгновенную реакцию на включение/выключение;
- отсутствие мерцания, неблагоприятно воздействующего на глаза;
- инертность к скачкам напряжения;
- мягкая гамма свечения, способствующая расслаблению, созданию атмосферы уюта;
- хороший индекс цветопередачи, равный Ra 90;
- работа в любых условиях (в том числе при высокой влажности);
- постоянная доступность для потребителя;
- экологичность;
- отсутствие шума при работе;
- инертность к ионизирующей радиации.
К недостаткам ламп накаливания относят такие моменты:
- хрупкость, чувствительность к механическим повреждениям;
- сравнительно малый срок эксплуатации;
- низкий КПД, не превышающий 5-7% (отношение расходуемой мощности к видимому излучению);
- пожарная опасность при прямом контакте лампы с горючими веществами (текстиль, солома и др.);
- вероятность взрыва при термическом ударе или разрыве спирали под напряжением.
История изобретения лампочки
Внешний вид лампы накаливания Изделие проектировалось и дорабатывалось многими учеными в разные периоды. Первая электрическая дуга была зажжена ученым Петровым В.В. в 1802 году. Изобретение состояло из двух угольных стержней, которые подключались к полюсам гальванической батареи. В момент их сближения возникал электрический разряд, и над элементами формировалась светящаяся дуга. Применение такой лампы в быту было невозможным по ряду причин – неудобство конструкции, быстрое перегорание угольных стержней. Зато мировые ученые начали понимать, из чего сделать лампу.
Спустя 70 лет в 1872 году Лодыгин А.Н. получил патент на лампу накаливания. В качестве спирали в ней был использован стержень ретортного угля, который находился под стеклянным колпаком.
Уже в 1880 году 10 мая лампочкой Лодыгина было обустроено уличное освещение в Санкт-Петербурге на Литейном мосту. Срок службы источника света составлял всего 2 месяца (пока не перегорал угольный стержень).
В 1880 году в США Томас Эдисон представил усовершенствованную лампу накаливания Лодыгина. Он сумел добиться устранения воздуха из стеклянной колбы, что обеспечило более длительное горение спирали и более яркое её свечение. Эдисон также разработал цоколь с резьбой для ввинчивания лампы в патрон.
В 1910 году было принято решение скручивать вольфрамовую нить в спираль для увеличения ресурса её службы. Таким образом, изделие теперь работает вместо первоначальных 50-100 часов целых 1000 ч.
Разновидности ламп накаливания
Классифицируются лампы накаливания исходя из их конструкционных особенностей и сферы применения.
Общего и местного назначения – самая многочисленная группа. Лампы общего вида используются при организации основного освещения бытовых, промышленных и общественных помещений. Основным отличием устройств местного назначения является пониженное напряжения источника питания. Поэтому чаще всего их используют в переносных светильниках, для освещения рабочего места и т. д.;
Декоративные отличаются разнообразием размеров, форм и расположением спирали. Такие лампы накаливания обрели популярность в последнее время благодаря неординарному внешнему виду. Чаще всего их используют в дизайн-проектах в качестве декоративного элемента.
Иллюминационные виды ламп накаливания отличаются небольшим рабочим напряжением. Как правило, у них цветная колба, окрашенная изнутри (реже снаружи) неорганическим пигментом. Палитра красок самая разнообразная и зависит от цели использования. Чаще всего применяются в иллюминационных устройствах. Но эффективная цветопередача сохраняется недолго – под воздействием высокой температуры пигмент «выгорает» и теряет первоначальную яркость.
Иллюминационная лампа накаливания.
Сигнальные постепенно становятся историей. Все чаще их заменяют светодиодные элементы. Разрабатывался этот вид ламп накаливания для разнообразных светосигнальных устройств.
Сигнальная лампа.
Зеркальные имеют колбу своеобразной формы. Ее разрабатывали с таким расчетом, чтобы световой поток имел определенную направленность. Препятствует рассеиванию и способствует фокусировке специальное алюминиевое покрытие. Оно наносится изнутри, оставляя не закрашенным определенный участок колбы (как правило верхний), через который и будет выходить луч света. Используется в местах где необходимо организовать направленное освещение.
Лампf накаливания зеркальные (ЗК).
Транспортные лампы используются в самых разнообразных ТС. Их конструкция и технические характеристики соответствуют условиям эксплуатации. Такие осветительные элементы отличаются повышенной прочностью и вибрационной устойчивостью. Устройство цоколя позволяет быстро сменить вышедшую из строя лампу на новую. Рассчитаны на работу от электросети транспортного средства. Основные виды таких элементов используются в осветительных приборах авто- и мототранспорта, на тракторной технике, самолетах и вертолетах, на морских и речных судах.
Отдельно в этой категории стоят двухнитевые лампы накаливания. В них имеются две спирали, что позволяет в некоторых ситуациях использовать вместо двух один элемент освещения. Например, фары автомобиля (переключение с ближнего на дальний или с габаритов на стоп-сигналы), ж/д светофоры и т. д.
Лампа накаливания, 12V, 21/5W, BAY15d, МАЯК, 61215, двухнитевая с большим цоколем.
Отдельную группу составляют галогенные лампы накаливания. Использование галогенов позволило значительно уменьшить габариты конструкции при повышении светоотдачи. По этой технологии изготавливаются элементы для общего освещения, инфракрасных облучателей, кино- и телеоборудования, прожекторов и пр.
Устройство и принцип работы
Как устроена лампа накаливания?
Лампа накаливания обычно состоит из стеклянного корпуса, содержащего вольфрамовую нить накаливания. Электрический ток проходит через эту нить, нагревая ее до температуры, которая производит свет. Также в лампах есть стержень или стеклянное крепление, прикрепленное к основанию лампы. Оно позволяет электрическим контактам проходить через оболочку без утечек газа или воздуха.
Небольшие провода, встроенные в стержень, поддерживают нить накала и/или ее подводящие провода. Стеклянный корпус содержит либо вакуум, либо инертный газ для сохранения и защиты нити накала от испарения.
Пример лампы накаливания со схемой, показывающей основные части современной лампы накаливания
Что внутри лампы накаливания:
- Стеклянная колба.
- Инертный газ.
- Вольфрамовая нить накала.
- Контактный провод.
- Контактный провод (идет к основанию).
- Опорные провода.
- Крепление/опора для стекла.
- Базовый контактный провод.
- Винтовые резьбы.
- Изоляция.
- Электрический контакт.
Как работает лампа накаливания?
Принцип работы лампы накаливания заключается в нагреве некоего объекта. Атомы внутри него становятся термически возбужденными. Если объект не плавится, атомные электроны переходят на более высокий энергетический уровень за счет подаваемой энергии. Электроны высвобождают свою дополнительную энергию в виде фотонов. Затем эти фотоны испускаются с поверхности объекта в виде электромагнитного излучения.
Это излучение будет иметь разные длины волн. Часть длин волн находится в видимом диапазоне спектра, а значительная часть длин волн находится в инфракрасном диапазоне. Электромагнитная волна с длинами волн в инфракрасном диапазоне — это энергия тепла, а в видимом диапазоне — это энергия света. Лампа накаливания получает видимый свет путем нагрева.
Как расходуется электроэнергия в лампе накаливания?
Нить накала крепится через два подводящих провода. Один подводящий провод присоединен к ножному контакту, а другой заканчивается на металлическом основании лампы. Оба подводящих провода проходят через стеклянную опору, установленную в нижней середине лампы.
Два опорных провода, также прикрепленные к стеклянной опоре, используются для поддержки нити накала в ее средней части. Ножной контакт изолирован от металлического основания изоляционными материалами. Вся система заключена или в цветную, или покрытую фазой, или прозрачную стеклянную колбу. Она может быть заполнена инертными газами или в ней поддерживается вакуум в зависимости от мощности лампы накаливания.
Нить накаливания герметично откачивается с помощью стеклянной колбы подходящей формы и размера. Эта стеклянная колба используется для изоляции нити накала от окружающего воздуха, чтобы предотвратить ее окисление и свести к минимуму окружающий ее ток, и тем самым поддерживать высокую температуру нити накала.
Нить накаливания не обладает постоянным сопротивлением. Действие тока в лампе накаливания увеличивается вместе с напряжением. Лампочка становится достаточно горячей, чтобы светиться.
Чем наполнены лампы накаливания?
Стеклянная колба либо находится в вакууме, либо заполнена инертными газами, такими как аргон, с небольшим процентом азота при низком давлении. Инертные газы используются для минимизации испарения нити накала во время эксплуатации ламп. Но из-за конвекционного потока инертного газа внутри колбы будет больше шансов потерять тепло нити накала во время работы.
Вакуум является отличной теплоизоляцией, но он ускоряет испарение нити накала во время работы. В случае газонаполненных ламп накаливания используется 85% аргона, смешанного с 15% азота. Иногда криптон можно использовать для уменьшения испарения нитей накала, поскольку молекулярный вес криптонового газа значительно выше. Газ заливается в колбу мощностью более 40 Вт. Но для лампы мощностью менее 40 Вт, газ не используется.
Из чего состоит вольфрамовая лампочка?
https://youtube.com/watch?v=ywXX-DggaAM

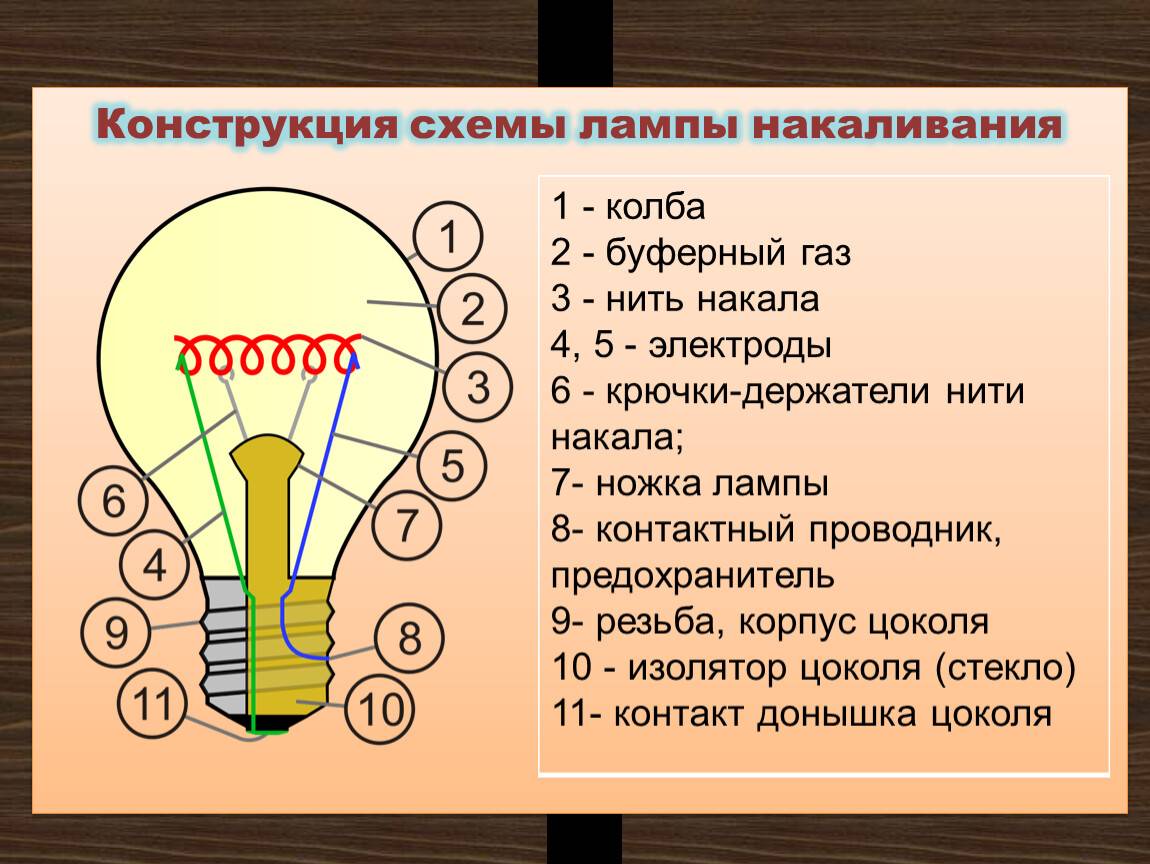

Конструкция лампы накаливания с вольфрамовой нитью очень проста. Она состоит из:
- колбы, т. е. самой стеклянной сферы, либо вакуумированной, либо наполненной газом;
- тела накала (нить накаливания) – спирали из сплава вольфрама;
- двух электродов, по которым на спираль подается напряжение;
- крючков – держателей вольфрамовой нити, выполненных из молибдена;
- ножки лампочки;
- внешнего звена токоввода, служащего предохранителем;
- корпуса цоколя;
- стеклянного изолятора цоколя;
- контакта донышка цоколя.
Принцип работы лампы накаливания также несложен. Свет вырабатывается по причине того, что вольфрамовая нить нагревается от подаваемого на нее напряжения. Подобное свечение, хоть и в более малых объемах, можно увидеть при работе электрической плитки с открытым нагревательным элементом из нихрома. Свет от спирали выделяется очень слабый, но на этом примере становится ясно, как работает лампа накаливания.
Кроме привычной формы, эти световые приборы могут быть и декоративными, в виде свечи, капли, цилиндра или шара. Так как свет от вольфрама всегда одного цвета, производители выпускают такие осветительные приборы с различными, иногда окрашенными стеклами.
Интересны в работе лампочки с нитями накаливания с зеркальным покрытием. Принцип действия лампы накаливания можно сравнить с точечными светильниками, так как освещают они направленно определенную площадь.
Разновидности форм ламп накаливания
Достоинства
Конечно, основные преимущества ламп накаливания – это минимальная сложность при их изготовлении. Отсюда, естественно, и низкая цена, ведь на сегодняшний день более простого электрического прибора и представить нельзя. Та же история и с включением такого элемента в сеть. Для этого не нужно устанавливать какое-то дополнительное оборудование, достаточно простейшего патрона.
В некоторых случаях даже при его отсутствии люди подключают лампы накаливания, на скорую руку соорудив патрон из дерева, пластика, либо вовсе соединяя лампу с проводом при помощи изоляционной ленты. Конечно, такие подключения в форс-мажорных обстоятельствах имеют право на существование, но они небезопасны в смысле пожарной и электрозащиты (необходимо следить, чтобы основание не нагрелось).
Также лампочки с нитью накаливания больших мощностей (150 Вт) очень широко применяются в освещении теплиц. Ведь помимо того, что они дают свет, в результате накаливания вольфрамовой нити лампы сильно нагреваются. К тому же освещение от них наиболее близко к солнечному свету, современная лампочка на светодиодах или люминесцентная энергосберегающая этим похвастаться не могут. По этой же причине лампа накаливания имеет преимущество и в вопросе влияния на зрение человека.
Недостатки
Вольфрамовая нить
К недостаткам ламп накаливания можно отнести недолговечность работы таких приборов, это напрямую зависит от такого параметра, как напряжение в сети. Если повысить ток, то спираль начнет быстрее изнашиваться, что и приведет к перегоранию в самом тонком месте. Ну а если же понизить напряжение, то освещение станет намного слабее, хотя, конечно, это увеличит срок службы лампы.
К основным недостаткам ламп накаливания можно также отнести и негативное действие на нить накала резких скачков напряжения. Но от этого недостатка можно избавиться путем установки вводного стабилизатора. Конечно, остается вопрос с включением освещения. Ведь в момент подачи напряжения нить накала холодная, а значит, сопротивление ее ниже. Решается эта проблема установкой простейшего поворотного диммера. Тогда с поворотом рукоятки нить будет накаливаться плавнее, (т. е. будет отсутствовать краткая резкая подача напряжения), а значит и прослужит она много дольше.
Но все же главным минусом этих приборов, конечно же, можно считать их низкий КПД, а именно то, что работающая лампа расходует подавляющую части энергии на тепло, в результате чего начинает сильно нагреваться. Эти потери составляют до 95%, но такой уж алгоритм работы вольфрамовых лампочек. Так что при приобретении этого светового прибора следует учитывать все преимущества и недостатки лампы накаливания.
2.2. Лампы накаливания Томского электролампового завода
2.2.1. Лампы общего назначения
Лампы предназначаются для светильников внутреннего и наружного освещения в сетях переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, ч | Тип цоколя |
Рис. 5, а | Б 230-240-100-1 | 235 | 100 | 1360 | 1000 | B22d* |
Б 230-240-100-1 | 235 | 100 | 1360 | 1000 | E27 | |
Рис. 5, б | Б 230-240-150* | 235 | 150 | 2065 | 1000 | B22d |
Б 230-240-150* | 235 | 150 | 2065 | 1000 | E27 | |
Рис. 5, в | Б 230-240-40-5 | 235 | 40 | 400 | 1000 | E27 |
Б 230-240-40-5 | 235 | 40 | 400 | 1000 | B22d* | |
Рис. 5, а | Б 230-240-60-1 | 235 | 60 | 710 | 1000 | B22d |
Б 230-240-60-1 | 235 | 60 | 710 | 1000 | E27 | |
Б 230-240-60-7 | 235 | 60 | 710 | 1000 | E27 | |
Б 230-240-60-7 | 235 | 60 | 710 | 1000 | B22d | |
Б 230-240-75-1 | 235 | 75 | 940 | 1000 | B22d* | |
Б 230-240-75-1 | 235 | 75 | 940 | 1000 | E27 | |
Рис. 5, б | Г 230-240-200-1 | 235 | 200 | 2910 | 1000 | E27 |
Г 230-240-200-1 | 235 | 200 | 2910 | 1000 | B22d* | |
Рис. 5, а | РН 230-240-100 | 235 | 100 | 1200 | 1000 | B22d* |
РН 230-240-100 | 235 | 100 | 1200 | 1000 | E27 | |
Примечание. * — исполнение по заказу. |
2.2.2. Лампы общего назначения низковольтные
Лампы предназначаются для освещения в шахтах, электростанциях, трамваях, судах и т.д.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, ч | Тип цоколя |
Рис. 5, г | Б 125-135-100 | 130 | 100 | 1540 | 1000 | E27 |
Рис. 5, д | Г 125-135-200 | 130 | 200 | 3350 | 1000 | E27 |
Рис. 5, г | РН 125-135-60* | 130 | 60 | E27 | ||
Примечание. * — исполнение по заказу. |
2.2.3. Лампы общего назначения в декоративной колбе
Лампы предназначаются для освещения и декоративной подсветки помещений. Д — декоративная колба. С — свечеобразная. МТ — матированная. В — витая. З — зеркальная.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, ч | Тип цоколя |
Рис. 5, е | ДВ 235-245-40 | 240 | 40 | 395 | 1000 | E14 |
ДВ 235-245-60 | 240 | 60 | 670 | 1000 | E14 | |
Рис. 5, ж | ДС 215-225-15-1 | 220 | 15 | 90 | 1000 | E14 |
Рис. 5, р | ДС 235-245-40-1* | 240 | 40 | 395 | 1000 | E14 |
ДС 235-245-60-1 | 240 | 60 | 670 | 1000 | E14 | |
Рис. 5, ж | ДСМТ 215-225-15-1 | 220 | 15 | 80 | 1000 | E14 |
ДСМТ 220-230-15-1 | 225 | 15 | 80 | 1000 | E14 | |
Рис. 5, з | РН 220-230-30* | 225 | 30 | 240 | 1000 | E14 |
РНЗ 220-230-30 | 225 | 30 | 180 | 1000 | E14 | |
Примечание. * — исполнение по заказу. |
2.2.4. Лампы для светильников местного освещения
Лампы предназначены для освещения рабочих мест в производственных помещениях, помещений с повышенной влажностью (погребов, гаражей, строительных площадок и т.д.) МО — местного освещения.
Возможна замена цоколя на B22d/25.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, час | Тип цоколя |
Рис. 5, и | МО 12-25 | 12 | 25 | 380 | 1000 | E27 |
МО 12-25-1 | 12 | 25 | 380 | 1000 | E27 | |
МО 12-40 | 12 | 40 | 620 | 1000 | E27 | |
МО 12-40-1 | 12 | 40 | 620 | 1000 | E27 | |
МО 24-40 | 24 | 40 | 580 | 1000 | E27 | |
Рис. 5, к | МО 24-40-1 | 24 | 40 | 580 | 1000 | E27 |
Рис. 5, и | МО 24-60 | 24 | 60 | 980 | 1000 | E27 |
Рис. 5, к | МО 24-60-1 | 24 | 60 | 980 | 1000 | E27 |
Рис. 5, и | МО 36-25 | 36 | 25 | 300 | 1000 | E27 |
МО 36-25-1 | 36 | 25 | 300 | 1000 | E27 | |
МО 36-40 | 36 | 40 | 580 | 1000 | E27 | |
МО 36-40-2 | 36 | 40 | 580 | 1000 | E27 | |
МО 36-60 | 36 | 60 | 950 | 1000 | E27 | |
МО 36-60-1 | 36 | 60 | 950 | 1000 | E27 |
2.2.5. Лампы для швейных машин и холодильников
Лампы предназначены для освещения швейных машин, холодильников и других приборов на напряжение 220 В.
РН — различного назначения. Лампы модификации -2, -3 обладают повышенной стойкостью к воздействию вибраций и ударов.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, ч | Тип цоколя |
Рис. 5, л | РН 215-225-15-1 | 220 | 15 | 90 | 1000 | B15d |
РН 215-225-15-1 | 220 | 15 | 90 | 1000 | E14 | |
РН 215-225-15-2 | 220 | 15 | 90 | 1000 | B15d | |
РН 215-225-15-2 | 220 | 15 | 90 | 1000 | E14 | |
РН 215-225-15-3 | 220 | 15 | 90 | 1000 | B15d | |
РН 215-225-15-3 | 220 | 15 | 90 | 1000 | E14 | |
РН 235-245-15-2 | 240 | 15 | 90 | 1000 | B15d | |
РН 235-245-15-2 | 240 | 15 | 90 | 1000 | E14 |
2.2.6. Лампы в цилиндрических колбах
Лампы предназначены для освещения в пультах управления и сигнализации, различных устройствах и приборах, а также для освещения жилых помещений.
Ц — цилиндрические колбы.
Рисунок | Тип лампы | Напряжение, В | Мощность, Вт | Световой поток, лм | Срок службы, ч | Тип цоколя |
Рис. 5, м | Ц 110-4 | 110 | 4 | 10 | 1000 | E14 |
Ц 110-4 | 110 | 4 | 10 | 1000 | B15s | |
Ц 110-4 | 110 | 4 | 10 | 1000 | B15d | |
Ц 125-135-15 | 130 | 15 | 105 | 1000 | B15d | |
Ц 125-135-15 | 130 | 15 | 105 | 1000 | B15s | |
Ц 125-135-15 | 130 | 15 | 105 | 1000 | E14 | |
Рис. 5, н | Ц 125-135-15-1 | 130 | 15 | 105 | 1000 | B22d |
Ц 125-135-15-1 | 130 | 15 | 105 | 1000 | E 27 | |
Рис. 5, о | Ц 220-230-15 | 225 | 15 | 90 | 1000 | B15d |
Ц 220-230-15 | 225 | 15 | 90 | 1000 | E14 | |
Рис. 5, н | Ц 220-230-15-1 | 225 | 15 | 90 | 1000 | E27 |
Ц 220-230-15-1 | 225 | 15 | 90 | 1000 | B22d | |
Рис. 5, о | Ц 220-230-25 | 225 | 25 | 190 | 1000 | E14 |
Ц 220-230-25 | 225 | 25 | 190 | 1000 | B15d | |
Рис. 5, н | Ц 220-230-25-1 | 225 | 25 | 190 | 1000 | B22d |
Ц 220-230-25-1 | 225 | 25 | 190 | 1000 | E27 | |
Рис. 5, о | Ц 235-245-10 | 240 | 10 | 52 | 1000 | B15d |
Ц 235-245-10 | 240 | 10 | 52 | 1000 | E14 | |
Ц 235-245-10-1 | 240 | 10 | 52 | 1000 | B22d | |
Ц 235-245-10-1 | 240 | 10 | 52 | 1000 | E27 | |
Рис. 5, п | Ц 60-10 | 60 | 10 | 65 | 1100 | B15d |
Ц 60-10 | 60 | 10 | 65 | 1100 | E14 |
Рис. 5. Форма и размер ламп накаливания Томского электролампового завода
Виды ламп накаливания и их функциональное назначение
- Лампы накаливания общего назначения
По своему функциональному назначению наиболее распространенными являются лампы накаливания общего назначения (ЛОН). Все ЛОН, производимые в России должны соответствовать требованиям ГОСТ 2239-79. Их применяют для наружного и внутреннего, а также для декоративного освещения, в бытовых и промышленных сетях с напряжением 127 и 220 В и частотой 50 Гц.
ЛОН имеют относительно недолгий срок, в среднем около 1000 часов, и невысокий КПД – они преобразуют в свет только 5% электроэнергии, а остальное выделяется в виде тепла.
Особенностью маломощных (до 25 Вт) ЛОН является используемая в них, в качестве тела накала, угольная нить. Эта устаревшая технология использовалась еще в первых «лампочках Ильича» и сохранилась только здесь.
Сейсмостойкие лампы, тоже входящие в группу ЛОН, конструктивно способны выдерживать сейсмический удар длительностью до 50 мс.
Лампы накаливания прожекторные
Прожекторные лампы накаливания отличаются значительно большей, по сравнению с остальными видами, мощностью и предназначены для направленного освещения или подачи световых сигналов на дальние расстояния. Согласно ГОСТу их разделяют на три группы: лампы кинопроекционные (ГОСТ 4019-74), для прожекторов общего назначения (ГОСТ 7874-76) и маячные лампы (ГОСТ 16301-80).
Использование трехжильной проводки в домашней сети обеспечивает высокий уровень пожаробезопасности и уменьшает риски для жизни человека. В решении вопроса — как подключить розетку с заземлением — достаточно следовать элементарным правилам и схеме установки.
Для оборудования электрических сетей жилых помещений средствами безопасности необходимо сделать выбор между установкой УЗО или дифавтомата. Помочь в этом сможет полезная статья. Установить дифавтомат можно несколькими методами, о которых можно прочитать здесь.
Тело накала в прожекторных лампах длиннее и при этом расположено более компактно, для усиления габаритной яркости и последующей фокусировки светового потока. Задачу фокусировки решают специальные фокусирующие цоколи, предусмотренные в некоторых моделях, либо оптические линзы в конструкциях прожекторов и маяков.
Максимальная мощность выпускаемых сегодня в России прожекторных ламп составляет 10 кВт.
Лампы накаливания зеркальные
Зеркальные лампы накаливания отличают особая конструкция колбы и светоотражающий алюминиевый слой. Светопроводящая часть колбы выполнена из матового стекла, что придает свету мягкость и сглаживает контрастные тени от предметов. Такие лампы маркируются индексами обозначающими тип светового потока: ЗК (концентрированное светораспределение), ЗС (среднее светораспределение) или ЗШ (широкое светораспределение).
К этой же группе относят неодимовые лампы, отличие которых состоит в добавлении окиси неодима в формулу состава, из которого выдувается стеклянная колба. Благодаря этому часть желтого спектра поглощается, и цветовая температура сдвигается в область более яркого белого излучения. Это позволяет использовать неодимовые лампы в интерьерном освещении для большей яркости и сохранения оттенков в интерьере. В индекс неодимовых ламп добавлена буква «Н».
Сфера применения зеркальных ламп огромна: витрины магазинов, сценическое освещение, оранжереи, теплицы, животноводческие хозяйства, освещение медицинских кабинетов и многое другое.
Лампы накаливания галогенные
Характеристики галогенных ламп накаливания предусматривают обязательное наличие в газовой колбе бром- или иод-галогеновых соединений. Этот нюанс среды, в которой находится тело накала, позволяет испарившимся молекулам вольфрама реагировать с буферным газом и осаждаться обратно на поверхность спирали после температурного распада неустойчивого соединения.
За счет этого амортизирующего цикла галогенные лампы могут выдерживать больший нагрев спирали, а значит излучать более белый свет, уже около 3000 К, а также имеют увеличенный срок эксплуатации, среднее значение которого 2000 часов.
Но надо знать и о минусах галогенных ламп. Это низкое электрическое сопротивление лампы в остывшем состоянии и невозможность ее применения в системах «Умный дом», где яркость освещения регулируется диммером.
Перед тем, как определить, какая именно лампа накаливания вам нужна, стоит изучить особенности и маркировку существующих типов. При всем их разнообразии, нужно точно понимать назначение выбираемой лампы и то, как и где она будет использоваться. Несоответствие характеристик лампы задачам, под которые она приобретается, может повлечь не только ненужные расходы, но и привести к аварийным ситуациям, вплоть до повреждения электросети и пожара.
Откуда берется и куда расходуется тепловая энергия
Подобно большинству известных осветительных приборов, у светодиодных аналогов коэффициент преобразования энергии в полезную излучаемую мощность меньше 100 процентов – колеблется в пределах 30-40%. Причины этому скрыты в особенностях устройства и функционирования излучающих элементов этого класса. Чтобы разобраться, куда расходуется подавляющая часть энергии, следует ознакомиться с тонкостями происходящих внутри светодиодов преобразовательных процессов.
В основу их работы заложены физические принципы, сильно отличающиеся от тех процессов, что наблюдаются в люминесцентных или обычных лампах накаливания. LED лампочки не нагреваются в прямом смысле этого слова. Они не рассеивают тепловую энергию в окружающее пространство, так как расходуют ее на подогрев внутреннего кристалла излучателя.
Если целенаправленно не отводить тепло от полупроводникового перехода, кристалл элемента в определенных условиях рискует перегреться, а затем полностью выгореть. Поэтому приборы, входящие в состав мощных светодиодных изделий, нуждаются в специальном отводе тепла. Конструкцией LED светильников с размещенными в них отдельными лампочками предусматривается специальная подложка, выполняющая эту функцию. Такой прием позволяет с высокой степенью вероятности сохранить светодиоды в целостности и продлить время их службы.
Сфера использования
Не так давно лампы накаливания присутствовали в различных сферах жизни, в быту и на предприятиях. Это обуславливается простой их монтажа, эксплуатации и обслуживания. Используются в таких сферах:
- Общего предназначения для внутреннего и наружного освещения в частных домах, квартирах, офисах.
- Местного применения – для подсветки рабочих мест.
- Также есть специальные автомобильные лампы накаливания.
- Устанавливаются в поездах, на судах, и в самолетах.
- Миниатюрные ЛН применяются в фонариках, шкалах приборов.
- Сверхминиатюрные в отдельных медприборах, пультах управления.
- Также есть коммутационные, маячные, кинопроекционные.
