Характеристики светодиода cree xp-g

Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

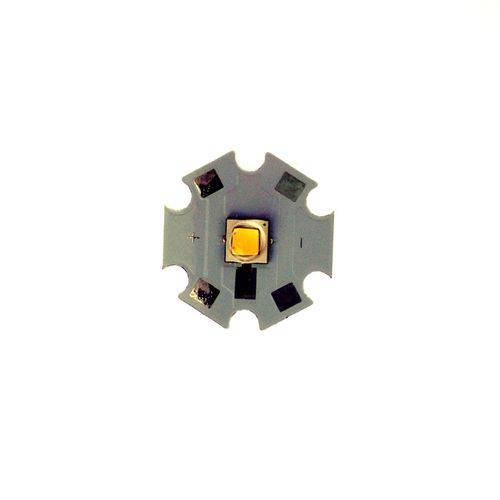

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта — подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.

Плюсы и минусы

К плюсам светоисточников компании Cree модификации Q5 относятся следующие хаpaктеристики:

1. Низкое энергопотрeбление.
2. Гарантированный срок службы до 100 тыс. часов.
3. Лучшее соотношение цена/качество среди конкурентов.

Среди минусов выделяются:

1. Высокая стоимость. Дополнительные затраты на блок питания, диммеры, контроллеры, радиаторы.
2. Специфика светового оттенка.
3. Направленность излучения, необходимость установки большего количества светильников для равномерности освещения.

Все недостатки окупаются долговечностью, хорошей яркостью и экономным расходом потрeбления энергии.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

• ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
• MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
• XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
• XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
• XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
• XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
• XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
• XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
• XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
• XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

• Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
• P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
• P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
• SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
• P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Сравнение технических характеристик CREE XM-L T6 и CREE XM-L2

Компания Cree выпускает и другие разновидности LED, включая не менее популярный XM-L2. Оба изделия декларируются в качестве сверхъярких (и не без оснований). Высокая относительная светоотдача (выше 120 люмен на ватт) позволяет широко применять оба типа светодиодов в переносной осветительной технике (с питанием от аккумуляторов или гальванических батарей).

При проектировании электронных устройств зачастую встает вопрос выбора между этими двумя излучателями. Для удобства сравнения параметры светодиодов T6 и L2 сведены в таблицу.

Параметр	CREE XM-L T6	CREE XM-L2
Световой поток при номинальном электрическом режиме, лм (зависит от цветовой температуры)	до 290	до 320
Электрическая мощность, Вт	2	2
Прямое падение напряжения, В	2,9	2,9
Диапазон рабочих температур, градусов С.	минус 40..+150	минус 40..+90
Номинальный ток, А	0,7	0,7
Наибольший ток, А	3	3
Габариты в плане, мм	5×5	5×5
Высота, мм (с линзой)	3,2	3,2
Угол потока света, градусов	125	125
Ra (индекс светопередачи)	70..90	70..90
Цветовая температура (спектр излучения), К	5000..8300 (в зависимости от бина)	5700..6200(в зависимости от бина)

Режимы излучения света замерены при номинальном токе (700 мА). Публикуются параметры светоизлучающего прибора и при других токах (1А, 1,5А, 2А и т.п.), но эти характеристики являются расчетными, и особой точности и достоверности ожидать от них не стоит.

Расчетная зависимость светового потока от силы тока через полупроводниковый прибор

TD15 TERMINATOR (XP-G2 R5) 460 lumens Дальнобойный тактический фонарь

Дальнобойный мощный тактик с современным ярким светодиодом Cree  XP-G2 R5 (США)

   Lumintop TD15 Terminator это отличный фонарь для охоты с ярким фокусированным лучом, противоударным водонепроницаемым корпусом и широким функционалом. Совместим со всеми подствольными креплениями, допускает установку двух типов фирменных дистанционных кнопок и цветных фильтров.

Характеристики:

•  Американский светодиод: CREE XP-G2 R5 LED, срок службы ~50’000 часов (5 лет непрерывной работы или 40 лет по 3ч в день)

•  Яркость 460 люмен (ANSI) – равен по яркости обычным фонарям 600 люмен измеряемым не по ANSI-стандарту

•  Дистанция освещения (ANSI):  290 метров

•  Сигнальная видимость: до 5 километров

•  Нейтральный белый спектр светодиода

•  Режимы работы:

• максимальный 460 люмен – 1,2 часа
• средний 80 люмен – 5 часов
• минимальный 15 люмен – 35 часов

•  Очерёдность переключения: минимальный – средний – максимальный – строб

•  Максимальный режим без ограничения по времени благодаря хорошему теплоотводу радиатора

•  Обеспечивает память последнего режима даже при смене батарей

•  Микропроцессор эффективно использует батареи максимально высасывая энергию и поддерживая оптимальную яркость всё время работы

•  Элементы питания: батарейки СR123A х2, аккумуляторы 18650 х1, 17670 х1, 16340 х2в аварийной ситуации (при отсутствии других элементов питания) можно использовать с удлинителем (*опция) батарейки АА х2 в экономичном режиме

•  Мощный фокусированный луч мягко переходящий в полезную боковую засветку

•  Алюминиевый гладкий или текстурированный рефлектор d=35мм/l=24мм

•  Закаленное просветленное стекло с антибликовым покрытием (светопроницаемость 99%)

•  Не скатывающийся дизайн с накаткой для удержания мокрыми руками

•  Корпус из авиационного алюминия с прочнейшим анодированием военного типа (Type III) чёрного цвета

•  Максимально долговечная прямоугольная резьба

•  Герметичность IPX-8, водонепроницаемый

•  Устойчивый к вибрациям и ударам, выдерживает отдачу винтовки любого калибра, не боится падений на твёрдую поверхность

•  Включается торцевой тактической кнопкой прямого клика, режимы переключаются поворотом головы

•  Для длительной транспортировки с установленными батареями реализована защита от случайного включения

•  Рельефные ударные кромки из нержавеющей стали для максимальной защиты стекла и кнопки от повреждений. Могут использоваться в качестве оружие ближнего боя

•  Съемная стальная клипса для ношения на ремне и металлическая съемная гарда для использования “сигаретным” хватом

•  Доступна фирменная дистанционная кнопка для подствольного использования (*опция), герметичная, с возможностью фиксации работы и защитой от случайного включения при транспортировке

•  Нейлоновый чехол закрытого типа, с креплением на пояс или к карабину

•  Длинный шнурок с регулировкой крепится к гарде или задней ударной кномке

•  Вес (без батарей): 150 грамм

•  Размеры:

• длина – 148 мм
• диаметр головной части – 38 мм
• диаметр корпуса – 25,4 мм

•  Гарантия: 6 месяцев

Описание:

•        Яркий светодиод Cree (США) XP-G2 R5, отражатель большого размера с эффективной отражающей поверхностью и просветленное закаленное антибликовое стекло для максимальной светоотдачи

•        Радиатор хорошо рассеивает тепло от светодиода для длительной работы в максимальном режиме

•        Тактическая кнопка прямого клика для моментального бесшумного включения. Переключение режимов поворотом безеля для уверенной активации нужной яркости

•        Неразрушимый корпус из авиационного алюминия с военным анодированием максимальной твёрдости и рельефные ударные кромки из нержавеющей стали превращают фонарь в надежного помощника в самых экстремальных условиях

•         Устанавливается вертикально (как свеча) для равномерного освещения помещения

•         Задняя ударная демонтируется для улучшения управления в толстых рукавицах

•        Устанавливается на любой тип оружия

Комплектация:

• фонарь
• гарда
• клипса
• кольцо для использования без гарды
• чехол
• шнурок
• запасные уплотнительные кольца
• запасная накладка на кнопку
• инструкция (русск. перевод)
• коробка

Фонарь Fenix HL 23 CREE XP-G2 R5 ⋆ Interhunter

Фонарь Fenix HL 23

Для фонаря Fenix HL23 производители выбрали качественный светодиод Cree XP-G2 R5. Он компактный, долговечный (50 000 ч работы), не сильно греется во время работы. Максимальная яркость света для фонаря Fenix HL23 составляет 150 люмен. Пользователям доступны три рабочих режима, которые различаются яркостью и, соответственно, временем работы от одного аккумулятора.

• High (150 люмен света / 1 ч. 20 мин от Ni-MH аккумулятора / 1 ч от щелочной батарейки);
• Mid (50 люмен света / 5 ч. 40 мин от Ni-MH аккумулятора / 4 ч. 25 мин от щелочной батарейки);
• Low (3 люмена света / 100 ч от Ni-MH аккумулятора / 110 ч от щелочной батарейки).

Освещения, которое фонарь дает в минимальном режиме, достаточно, чтобы использовать фонарь в качестве ночника в палатке или же не сильно подсветить рыболовные снасти на рыбалке.

Средний режим рассчитан на решения большинства стандартных задач, а максимальный свет пригодится в том случае, когда важно рассмотреть все детали дороги впереди, отыскать потерявшийся предмет или в иных ситуациях, требующих качественного освещения. Дистанция освещения в максимальном режиме для Fenix HL23 составляет 55 м. Дистанция освещения в максимальном режиме для Fenix HL23 составляет 55 м

Дистанция освещения в максимальном режиме для Fenix HL23 составляет 55 м.

Благодаря тому, что фонарь Fenix HL23 работает всего на одном элементе питания стандарта АА, он отличается небольшими габаритами и весом. Размеры корпуса фонаря 71 мм × 38,9 мм × 40 мм. Его вес без аккумулятора — 52 г.

Совет

Корпус фонаря Fenix HL23 изготовлен из анодированного сплава алюминия. Некоторые детали сделаны из прочного пластика. Благодаря поворотному механизму, наклон корпуса можно зафиксировать в любом положении в пределах 60°. Диаметр эластичного ремешка на голову тоже свободно регулируется.

Фонарь Fenix HL23 предназначен для использования круглый год в любых погодных условиях. Его корпус полностью защищен от влаги и пыли. Уровень его герметичности соответствует требованиям стандарта IP-68. Помимо того, что фонарь можно включать даже под водою на глубине до 2 м, он выдержит падение на любую поверхность с высоты около 2 м.

Fenix HL23 отлично подойдет спортсменам-экстремалам, туристам, велосипедистам, охотникам, рыбакам

Его также удобно использовать в профессиональных целях, когда важно, чтобы руки оставались свободными

Например, для электриков, механиков, специалистов по ремонту компьютерной и другой техники, такой фонарь станет незаменимой частью экипировки.

Особенности:

• яркость света фонаря до 150 люмен;
• 3 режима работы;
• диод белого света Cree XP-G2 R5 с рабочим запасом 50 000 ч;
• питание от 1 батарейки размера АА;
• вес без элемента питания 52 г;
• цифровая регулировка напряжения;
• механизм поворота корпуса на 60°;
• корпус из алюминия и пластика;
• уровень защищенности корпуса IP-68;
• закаленное стекло передней линзы с просветляющим напылением.

Гарантия: Гарантийное обслуживание для фонаря Fenix HL23 Cree XP-G2 R5 возможно в течение 5 лет после его приобретения.

Какой светодиод выбрать при покупке фонарика

LED-фонарик Ultrafire E17 на базе светодиода XM L-T6

На базе обеих моделей светодиодов выпускают фонарики, работающие от гальванических элементов или аккумуляторов. Широкую популярность получил фонарь Ultrafire E17.

Электрические параметры у обоих светодиодов одинаковы, поэтому на энергопотребление будет расходоваться одинаковая мощность и время автономной работы тоже будет одинаковым. Однако при равном токе, текущем через светодиод, Cree XM L2 будет светить ярче

Если это важно, надо выбирать фонарик на базе XM L2

Если же на первом месте стоимость устройства, то надо обратить внимание на осветительные приборы на основе XM L-T6. На сегодняшний день они обойдутся дешевле

Фонарик Ferei W151 на базе светоизлучающего диода L2

На стоимость фонаря влияет и его исполнение. Так, водонепроницаемый фонарик для дайвинга будет стоить дороже, чем налобный фонарь с тем же светодиодом для гаражных работ.

На месте ничего не стоит. У фирмы Cree на выходе имеется линейка LED серии XP. Производитель обещает улучшенные параметры по сравнению с серией XM. Но светодиоды этой линейки (включая L T6 и L2) еще долго не сойдут со сцены – запас по характеристикам в них заложен изрядный.

Классификация диодов компании Cree

Свою продукцию компания разделяет на 2 основные группы, которые, в свою очередь, разделяются на подгруппы. Последних в связи с постоянным обновлением ассортимента становится все больше, однако общие качества группы при этом сохраняются.

• Сверхяркие High-Brightness – разработаны для подсветки в архитектурном и декоративном освещении. А также для использования в рекламных щитах и видеоэкранах. Нужная сила тока составляет 30–50 мА. Сверхяркие включают 6 групп. Главные из них:
  • P2 – с круглым или овальным сечением диаметром в 4–5 мм;
  • P4 – с квадратным сечением, предназначенные для установки в отверстия, есть цветные и белые диоды;
  • цветные и белые SMD светодиоды.
• Мощные XLamp – рассчитаны на силу тока в 350 мА и предназначены для замены газоразрядных и ламп накаливания – в люстрах, светильниках, фонарях и прочее. Это XM, XM1, XM12 , XP, T6 и так далее. Они отличаются друг от друга направлением светового потока, яркостью, мощностью, цветовыми параметрами и так далее.

При этом старые модели не исчезают, поскольку обладают своими преимуществами. Например, новые мощные модели XP отличаются лучшими световыми и цветовыми качествами. Однако в ряду отсутствуют красно—желтые диоды, а, значит, в определенных случаях будет выгоднее приобрести старую серию.

Характеристики Cree XM-L T6, XM-L2, XP-L

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 – 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 – 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

СветодиодCree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 – 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность – до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие – усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод – весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества. Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев. Серия светодиодов XPL – это самая лучшая разработка компании Cree на данное время. Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу. Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами. Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.
