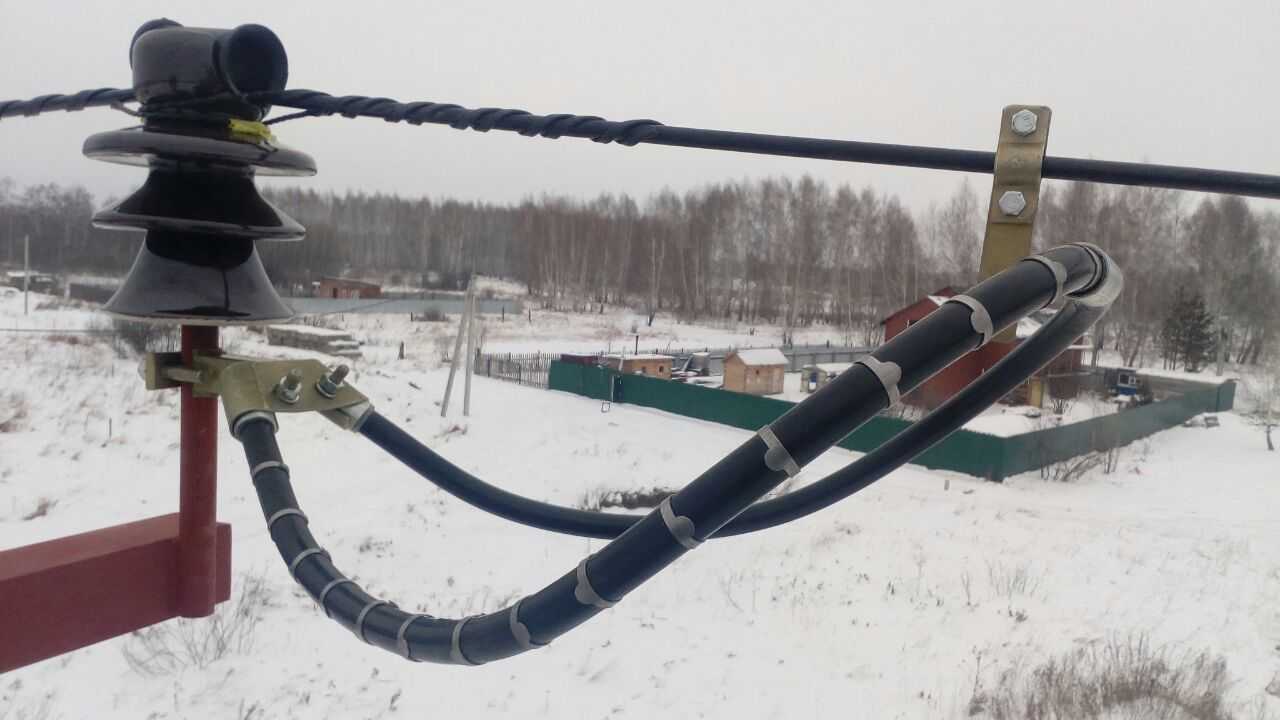

Особенности конструкции длинно-искрового разрядника РДИП-10-4 УХЛ1

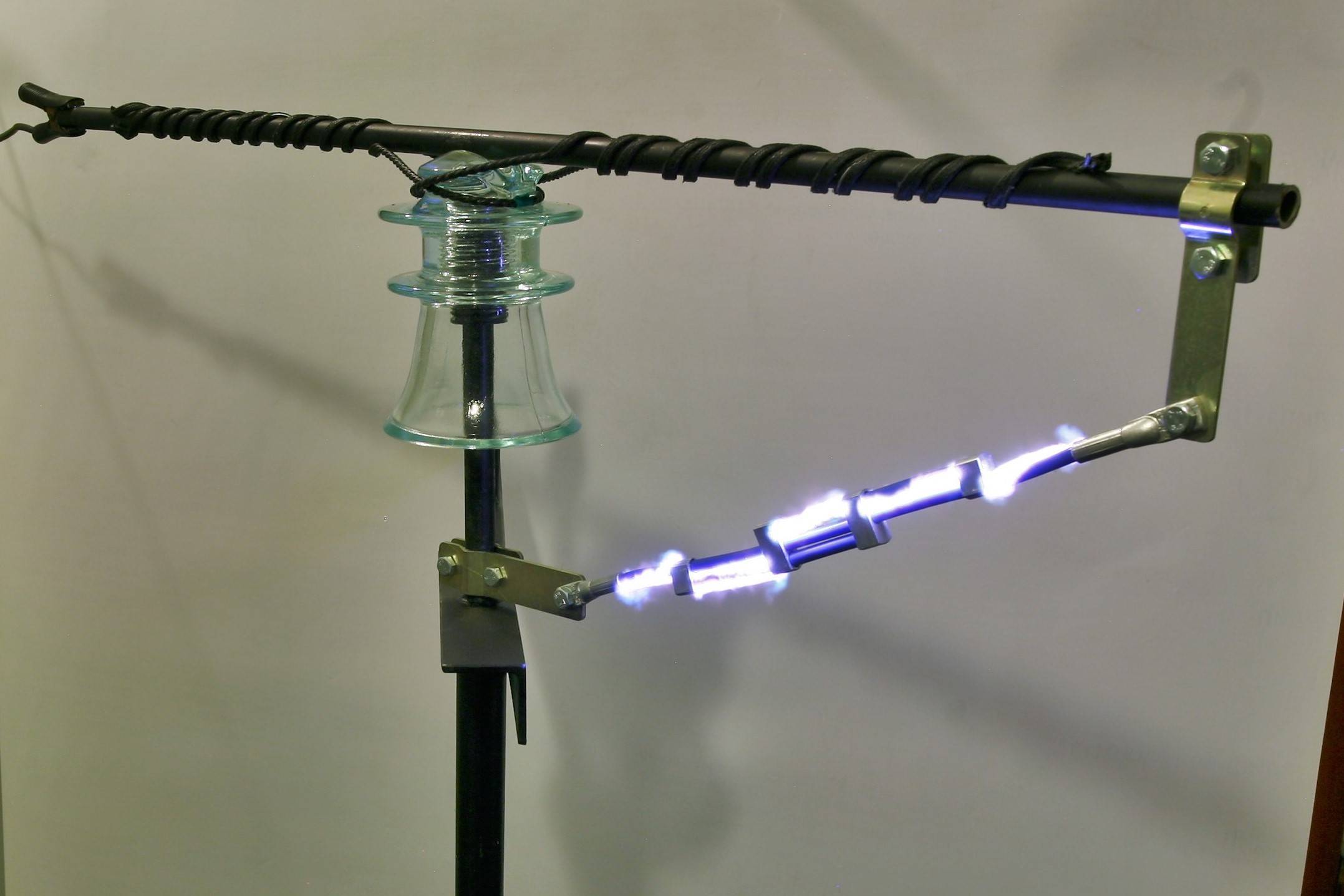

Главным элементом устройства является согнутый в виде петли металлический разрядник, покрытый слоем полимерного материала (полиэтилен высокого давления). Концы стержня помещаются в зажим крепления, дающего возможность присоединить разрядник к штырю изолятора опоры или к иному элементу ВЛ. Поверх изоляции петли в средней части устройства находится металлическая трубка, напротив которой на провод ВЛ крепится зажим. Между этими элементами образуется воздушно-искровой промежуток. В случае появления индуктированного грозового импульса промежуток пробивается, и напряжение прикладывается к изоляции между стержнем петли с потенциалом опоры и металлической трубкой. По поверхности изоляции разрядника от трубки к зажиму проходит скользящий разряд, не переходящий в силовую дугу.
Разрядники РМК-20, MCR
Поэтому в последнее время наряду с устройствами петлевого типа, стали широко применяться разрядники с мультикамерной системой РМК-20 или MCR (Niled).
Он более компактен и удобен в монтаже. По области применения и схеме установки MCR (РМК-20) аналогичен традиционным длинно-искровым. То есть также устанавливается на каждой опоре с чередованием фаз.
Из чего же состоит РМК-20:

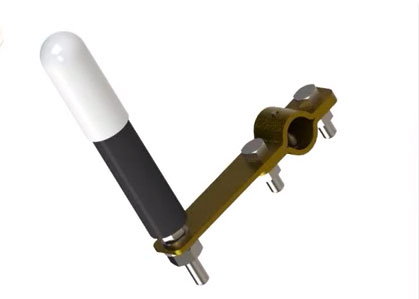

мультикамерная система — разрядный элемент
кронштейн для закрепления к арматуре изолятора или траверсы
универсальный зажим на провод
Он также может дополняться индикатором срабатывания.
Конструкция кронштейна универсальна и позволяет крепить РМК-20 на промежуточных и анкерных опорах СВ-105,110,164 с несколькими типами изоляции.
Измерение сопротивления элемента разрядника.
Измерения сопротивления разрядника, как общее, так и составляющих элементов, производят мегаомметром на напряжение 2500 В. Сопротивление изоляции элемента не нормируется.
Для оценки изоляции сопоставляются измеренные значения сопротивлений изоляции элементов одной и той же фазы разрядника; кроме того, эти значения сравниваются с сопротивлением изоляции элементов других фаз комплекта или данными завода-изготовителя.
Разрядники типа РВС, собираемые в колонну из отдельных элементов, разделяются по сопротивлению на шесть групп (см. табл. 1). Для равномерного распределения напряжения рекомендуется собирать разрядники из элементов одной группы. Элемент с меньшим сопротивлением должен располагаться ближе к проводу (шине), находящемуся под напряжением, а элемент с большим сопротивлением устанавливается ближе к фундаментной плите (земле).
Как защитить персонал от грозовых перенапряжений
Пункт 4.12 правил гласит что при приближении грозы все работы на ВЛ, ВЛС, ОРУ и на присоединениях, имеющих с ними электрическую связь, должны быть прекращены. Но правила точные в других случаях в этот раз ничего не говорят о допустимых расстояниях.
Поэтому если ты прибыл на место и гроза над тобой, то её нужно переждать. Если ты уже работаешь и появились грозовые тучи – хорошо бы поспешить.
ВЛ бывают протяжённые, молния может ударить в них за горизонтом. Однако перенапряжение придёт к месту работ. Чтобы этого не случилось нужно выделить на линии участок, где ты будешь работать. Отключи ближайшие ЛР и установи ПЗ.
Резюмируем полученную информацию
Итак, уверенно направляемся в магазин с целью приобретения весьма полезных приборов защиты и учитываем что:
- для обеспечения автономного строения, не имеющего наружной грозовой защиты, потребуется трехступенчатое сооружение А – В – С, действие которой будет последовательно ограничивать импульсные волны 6 – 4 – 2,5 кВ;
- при расстоянии от ограничителя С (2,5 кВ) до приемника энергии больше 10ти метров нужен будет еще и прибор D (1,5кВ);
- для объекта с существующей защитой от атмосферных и сетевых перенапряжений нужен только тандем В – С (4 – 2,5 кВ).
Хочется верить, что наши советы помогут грамотно выбрать приборы для защиты от всего спектра перенапряжений. А вот установку их желательно поручить «бывалым» электрикам. Без опыта лучше не браться за крайне ответственное дело.
Спецификой проблемы грозозащиты на ВЛЗ (воздушных линиях с защищенными проводами) является то, что если провода в изоляции ничем не защищать, то при грозовом перенапряжении и перекрытии изолятора образуется дуга, которой просто некуда перемещаться по проводу.

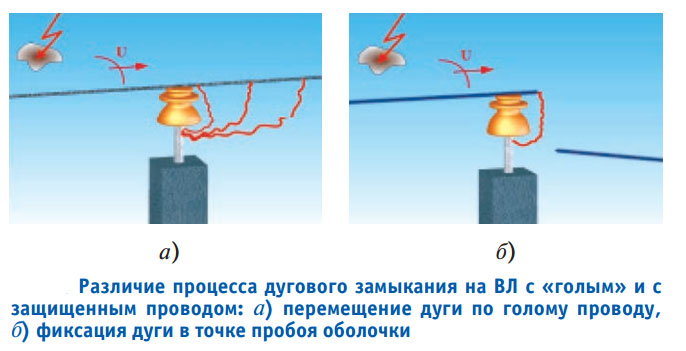

Соответственно она горит в месте пробоя изоляции до срабатывания защиты на подстанции и аварийного отключения ВЛ. Так как защита в этом случае срабатывает не сразу, то могут произойти следующие последствия:
повреждение изоляции СИП-3
разрушение самого изолятора на ВЛЗ
пережог и обрыв провода
Именно пережог провода является главным условием необходимости применения для СИП-3 устройств грозозащиты.
Установка на натяжную гирлянду

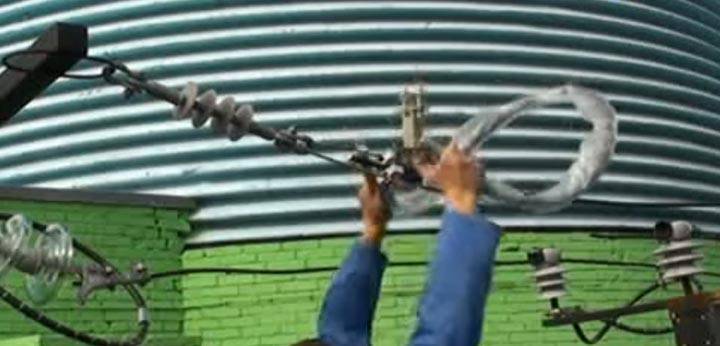

Первым делом ослабляете крепление плеч разрядника. После чего РДИП отделяется от крепежа.
Кронштейн разворачивается на 180 градусов и одевается только на одно из плеч.
Делается это для того, чтобы петлю разрядники можно было продеть через провод СИП не разрывая его. Теперь оба плеча можно вновь затянуть.
Закрепляете кронштейн крепления на верхней серьге гирлянды и выставляете воздушный зазор. Он замеряется между центральным электродом на разряднике и ближайшей металлической частью арматуры.
Если нет возможности закрепить РДИП за гирлянду, то используют подходящие крепления траверс и укосов.
Разновидности крепежа и расстояния для петлевого разрядника на ВЛЗ-6-10кв:
Примеры выполнения схем грозозащиты.
Защиту оборудования сельских станций (генераторов и трансформаторов) осуществляют с помощью стержневых и тросовых молниеотводов и разрядниками, ограничивающими амплитуду волны. Комплекты трубчатых разрядников монтируют в конце подхода линии к станции, а у зажимов генератора устанавливают вентильные разрядники, предназначенные для защиты вращающихся машин (типа РВВМ). Защита генераторов 0,4 кВ, работающих непосредственно на воздушную сеть, осуществляется разрядниками типа РВН и конденсаторами с испытательным напряжением не ниже 2 кВ. Дополнительно к этому на подходах линии выполняют защитные заземления — на расстоянии 50 и 100 м с сопротивлениями не выше 30 Ом каждое. Места пересечения воздушных линий, подсоединения кабельных вставок к ним и разъединительные пункты защищаются трубчатыми разрядниками. Они устанавливаются на тех же опорах, на которых закрепляется кабельная муфта или разъединитель.
Схема грозозащиты подстанции потребителей напряжением 6— 10/0,4 кВ с несколькими отходящими линиями показана на рис. 45, а. Ввод к трансформатору мощностью 160—250 кВА защищается облегченным вентильным разрядником наружной установки типа PC-10. За трансформатором (т. е. рядом с ним) установлен комплект низковольтных вентильных разрядников типа РВН-0,5. Оба аппарата присоединяются к общему заземлению подстанций. Для повышения надежности работы оборудования ТП, на подходе линии, могут быть дополнительно установлены трубчатые разрядники (в 100— 200 м от ТП). Их присоединяют к заземляющему устройству, величина которого ограничивается до 10 Ом.
Рис. 46. Установка трубчатых разрядников типа РТ:
а — на опорах воздушных линий 10 кВ, б—на опорах воздушных линий 35 кВ; 1— штыревой изолятор; 2 — искровой промежуток, 3 — электрод, 4 —разрядник, 5 —хомуты Оборудование подстанций напряжением 35/6—10 кВ защищается от волн, приходящих с линии, вентильными разрядниками, устанавливаемыми на шинах трансформатора рядом с ним, или на каждой системе шин. На последней опоре каждой питающей линии устанавливается комплект трубчатых разрядников и второй такой же комплект — на одной из опор воздушной линии на расстоянии 100—200 м от подстанции. Сопротивление заземления разрядников линии должно быть не выше 10 Ом.
При мощности подстанции 1600 кВА и выше, кроме вентильных разрядников на шинах и двух комплектов трубчатых разрядников, на подходе воздушной линии 35 кВ к подстанции навешивают трос. Он защищает питающую линию от прямого удара молнии. Схема грозозащиты сельской подстанции для этого случая показана на рис. 45, б. Длина защитного троса составляет обычно 1—1,5 км. Трос заземляют на каждой опоре по всей длине подхода. Сопротивление такого заземления должно лежать в пределах 10 Ом.
Трубчатые разрядники на подходе устанавливают на опорах в начале и конце крепления защитного троса (он заканчивается на последней концевой опоре перед подстанцией). Незащищенный тросом ввод от концевой опоры до РУ обязательно должен перекрываться защитной зоной стержневого молниеотвода. Сопротивление заземления трубчатых разрядников, установленных в начале и конце троса, должно быть не выше 10 Ом.
Установка и монтаж разрядников.
Трубчатые разрядники устанавливаются непосредственно на опорах воздушных линий электропередач. Своей заземленной частью (наконечником) они крепятся зажимами-хомутами к верхней части (оголовку) опоры или к ее поперечным траверсам. Разрядники через внешние искровые промежутки подключаются ко всем трем фазам воздушной линии. В зависимости от номинального напряжения линии величина этих промежутков выбирается различной.

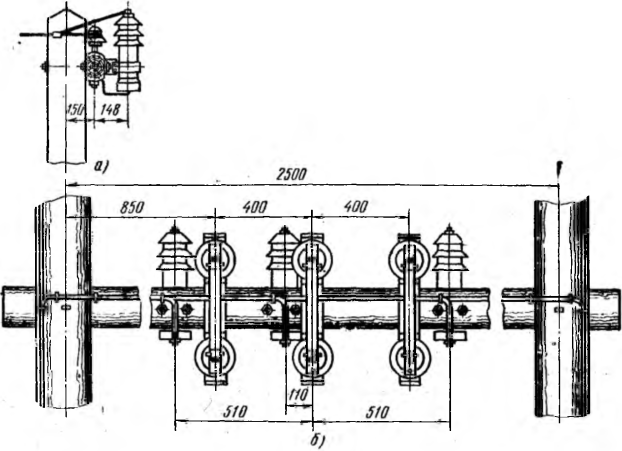

Рис. 47. Установка разрядников типа PC на мачтовой подстанции 10/0,4 кВ: а — на верхней части опоры мачтовой подстанции, б — вместе с предохранителями ПК-10Н
Расположение разрядников при установке выбирают таким, чтобы исключить возможность перекрытия между фазами или на землю струей газов, вырывающихся из выхлопных отверстий разрядников при их срабатывании. Для разрядников типа РТ-10 длина выхлопа составляет 1,5 м, а диаметр выхлопного пучка газов на конце выхлопа — 1 м; те же данные для разрядников типа РТО-35 будут определяться цифрами: 2,5 и 1,5 м соответственно. Чтобы избежать скопления влаги в открытой части трубки, разрядники устанавливают под углом не менее 15°. На рис. 46 показана установка трубчатых разрядников типа РТ на опорах линий напряжением 10 и 35 кВ. Разрядник 4 крепится хомутами 5 к металлической полосе, жестко закрепленной на траверсе или оголовке опоры. Величина внешнего искрового промежутка 2 между проводом линии и электродом 3 должна быть не менее 15—20 мм (для РТ-10) и 60—120 мм (для РТ-35). Меньшие значения искровых промежутков принимаются на подстанциях, при отсутствии средств грозозащиты, а большие — на линиях, при наличии на подстанциях вентильных разрядников. Концы проводов ВЛ закреплены на опорных штыревых изоляторах 1.
Разрядники всех трех фаз подсоединяются к одному общему спуску заземления, сечение которого должно быть не менее 35 мм2. При установке разрядников на подстанции потребителей их располагают на опорах, на которых монтируется мачтовая подстанция. Спуски от них также присоединяют сваркой к общему заземлению ТП.
Расположение разрядников типа PC-10 вместе с высоковольтными предохранителями на поперечной траверсе мачтовой подстанции напряжением 10/0,4 кВ показано на рис. 47, б. Там же (рис. 47, а) показан вариант раздельной установки такого разрядника на верхней траверсе мачтовой подстанции. Натяжение провода воздушной линии воспринимается опорным штыревым изолятором.
Рис. 48. Установка низковольтных разрядников типа РВН-0,5: а — на трансформаторе, б — соединение разрядника с выводами НН, в — крепление разрядника
Разрядники низкого напряжения, например типа РВН-0,5 устанавливаются непосредственно на выводах НН трансформаторов. Пример такой установки показан на рис. 48. Разрядник 1 подключается к выводам алюминиевой шинкой 3 сечением 35X4 мм. Крепление разрядника к кронштейну 2 осуществляется хомутом с помощью болтов 4 с гайками диаметром 10 мм. Кронштейн, выполненный из отрезка уголка, закрепляется под болты, стягивающие крышку трансформатора. Такая конструкция обеспечивает надежнее крепление разрядников; оно не требует специальных приспособлений и может быть выполнено в любой ремонтной мастерской.
Контрольные вопросы
- Какие виды перенапряжений вы знаете? Какое действие они оказывают на основное оборудование станций и подстанций?
- Какие защитные средства применяются для защиты сельских электроустановок от перенапряжений?
- Как устроены трубчатые и вентильные разрядники?
- Какие бывают молниеотводы и что такое защитная зона молниеотвода?
- Как защищаются от перенапряжений низковольтные линии и трансформаторные подстанции потребителей? Какие требования предъявляются к средствам защиты этих объектов?
- Приведите пример грозозащиты районной сельскохозяйственной подстанции напряжением 35/10 кВ.
- Назад
- Вперёд
Служебные обязанности старых и новых разрядников
Теплую симпатию Тютчева к майским грозам вряд ли смогут разделить владельцы электрооборудования. Угодивший в воздушную электролинию меткий грозовой разряд создаст в ней перенапряжение, значение которого достигает порой десятков кВ. Даже если дело не дойдет до десятков, а обойдется единицами, приборам может быть нанесен серьезный ущерб. Ведь преобладающее количество бытовых агрегатов с электронной начинкой устойчиво лишь к 1,5 кВ.
Молниеносно разбегаясь по проводке крутые волны перенапряжения способны вызвать пробой, могут перегреть изоляцию до стадии возгорания. И вовсе необязательно, чтобы разрушительная грозовая «стрела» попала в сеть рядом со строением. За пару микросекунд она преодолевает километровые расстояния. От предсказуемых последствий жильцов многоэтажек обязаны защитить электрики управляющей организации. А вот частники смогут предъявить претензии только Илье Громовержцу.
Это не единственная причина, с целью исключения которой нужна защита от перенапряжения. Аналогичную угрозу представляют:
- коммутационные скачки, возникающие на подстанции вследствие отключающих/подключающих манипуляций с мощными потребителями;
- броски перенапряжения, распространяемые другим оборудованием;
- электростатические разряды, которые периодически появляются между работающими рядом устройствами.
Для того чтобы все перечисленные обстоятельства не влияли ни на работу электротехники, ни на целостность ее изоляции, были изобретены разрядники.
Функция разрядников заключалась в поглощении излишков энергии с последующим сбросом их вместе с выделившимся теплом в почву через . В списке компонентов разрядника значатся только два электрода и дугогасительный элемент. Один из электродов крепился к защищаемому объекту, второй к заземляющему контуру. Т.е. одной «рукой» разрядник ловил перенапряжение, второй – выводил его за пределы. Дугогаситель снимал возникшую в это время ионизацию, чтобы вернуть разрядник в обычное рабочее русло.
Между электродами разрядника нужно было установить четкое расстояние, именуемое искровым промежутком. Чем больше был данный интервал, тем мощнее действовала разрядная система. В результате сооружалось нечто весьма громоздкое и не всегда эффективное, потому что устройство могло внезапно ограничить поток, не успев вернуться в нормальный рабочий режим перед очередным всплеском. Потом были эпопеи с внедрением вентильных, воздушных, газовых и других типов разрядников. Каждый из них мог похвастаться технологическими плюсами, но не был полностью избавлен от недостатков.
Меньше всего технологических минусов у нового поколения разрядников – ограничителей. Ранее они были представлены блокированными устройствами, которые после повреждения приходилось полностью менять. Теперь их выпускают в модульных вариантах, невероятно удобных для защиты электропроводки загородной частной собственности.
Монтаж разрядника на подвесной изоляции ПС-70
Разрядник закрепляется сверху на серьге подвесного изолятора.
Угол смещения элемента разрядника от оси провода – 30 градусов.
Выставив угол, кронштейн затягивается. Далее регулируете зазоры. Расстояние по горизонтали между юбкой верхнего изолятора и электродом разрядника должно быть примерно 30мм. Выставив его затягиваете все гайки.
Универсальный зажим здесь устанавливается максимально близко, вплотную к поддерживающему зажиму гирлянды.
При монтаже индикатора срабатывания соблюдайте его вертикальное расположение. В то же время он должен располагаться под сферическим электродом разрядника.
Принцип работы

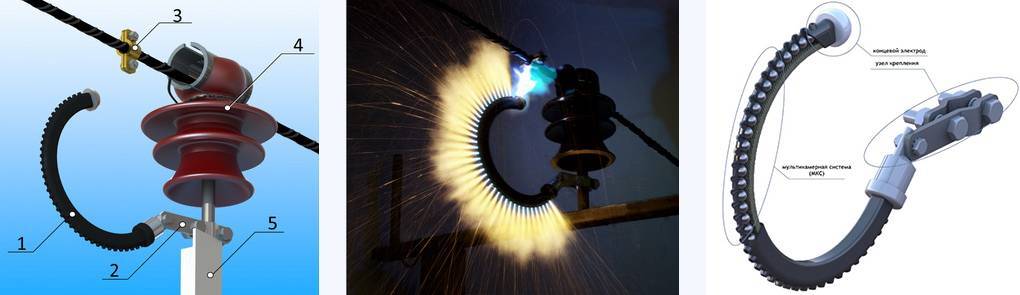

Основными элементами РМК-20 являются: мультикамерная система (МКС), несущий стеклопластиковый
стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается
на металлический стержень изолятора с искровым воздушным промежутком S=3-6 см между
верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала
пробивается искровой воздушный промежуток, а затем – МКС разрядника.
Мультикамерная система
В результате интенсивных работ по усовершенствованию систем молниезащиты ОАО
«НПО «Стример» удалось разработать разрядники на классы напряжения 6-35 кВ и выше
с так называемой мультикамерной системой1 (МКС). Предложен также принципиально новый
аппарат: изолятор–разрядник с мультикамерной системой (ИРМК), который сочетает в
себе свойства изолятора и разрядника одновременно. При использовании ИРМК возможно
обеспечить грозозащиту ВЛ любого класса напряжения, так как с увеличением класса
напряжения увеличивается число изоляторов в гирлянде и соответственно увеличивается
номинальное напряжение и дугогасящая способность гирлянды из ИР.
Возможны различные конструкции изоляторов со свойствами разрядников. Основу ИРМК
составляют обычные массово выпускаемые изоляторы (стеклянные, фарфоровые или полимерные),
на которых специальным образом установлена МКС. Причём установка МКС не приводит
к ухудшению изоляционных свойств изолятора, но благодаря ей он приобретает свойства
разрядника. Поэтому в случае применения ИРМК на ВЛ не требуется применения грозозащитного
троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей
ВЛ в целом и обеспечивается надёжная грозозащита линий, т.е. резко сокращается число
отключений линий и уменьшаются ущербы от недоотпуска электроэнергии и эксплуатационные
издержки.

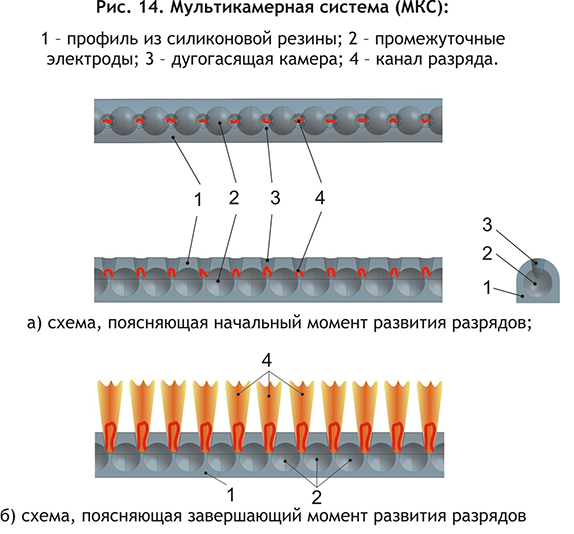

Основным элементом мультикамерных разрядников (РМК) в том числе и ИРМК является
мультикамерная система (МКС). Она состоит из большого числа электродов, вмонтированных
в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие
наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. При воздействии
на разрядник импульса грозового перенапряжения пробиваются промежутки между электродами.
Благодаря тому, что разряды между промежуточными электродами происходят внутри камер,
объёмы которых весьма малы, при расширении канала создаётся высокое давление, под
действием которого каналы искровых разрядов между электродами перемещается к поверхности
изоляционного тела и далее — выдуваются наружу в окружающий разрядник воздух. Вследствие
возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются,
суммарное сопротивление всех каналов увеличивается, т.е. общее сопротивление разрядника
возрастает, и происходит ограничение импульсного тока грозового перенапряжения.
По окончании импульса грозового перенапряжения к разряднику остаётся приложенным
напряжение промышленной частоты. Как показали проведённые исследования, в разрядниках
с МКС возможны два типа гашения искрового разряда:
- при переходе сопровождающего тока 50 Гц через ноль (в дальнейшем такой тип
гашения называется «гашением в нуле»); - при снижении мгновенного значения импульса грозового перенапряжения до определённого
значения большего или равного мгновенному значению напряжения промышленной частоты,
т.е. осуществляется гашение тока импульса грозового перенапряжения без сопровождающего
тока сети (в дальнейшем такой тип гашения называется «гашением в импульсе»).
Механизм гашения искрового разряда в МКС напоминает механизм гашения дугового
разряда в трубчатом разряднике. Существенное отличие состоит в том, что внутри трубчатого
разрядника достаточно долго (до 10 мс, т. е. до 10 000 мкс) горит дуга. Она выжигает
стенки газогенерирующей трубки, и образовавшиеся от теплового разрушения газы выдувают
канал разряда наружу. В случае «гашения в нуле» МКС дуга начинается в дугогасящих
камерах, а затем большая её часть выдувается наружу в открытое пространство. Материал
камер не газогенерирующий, дутьё образуется просто за счёт расширения канала разряда,
поэтому эрозия стенок камер незначительная.
В случае «гашения в импульсе», длительность которого составляет микросекунды
или десятки микросекунд, эрозии практически нет даже после многократных срабатываний
МКС.
МКС испытаны на электродинамическую устойчивость импульсами тока с максимальным
значением 100-110 кА. Образцы МКС выдержали 10 воздействий указанных импульсов без
разрушения.
Монтаж РМК-20 на штыревой изолятор
Разрядник своим креплением устанавливается непосредственно на штырь под изолятором. Причем кронштейн изначально должен быть слегка ослаблен для возможности регулировки его положения.
Угол смещения разрядника относительно оси провода должен находиться в пределах 30 градусов.
Также регулируется расстояние от кронштейна до нижней юбки изолятора — 30мм. Делать это лучше всего с помощью шаблона.

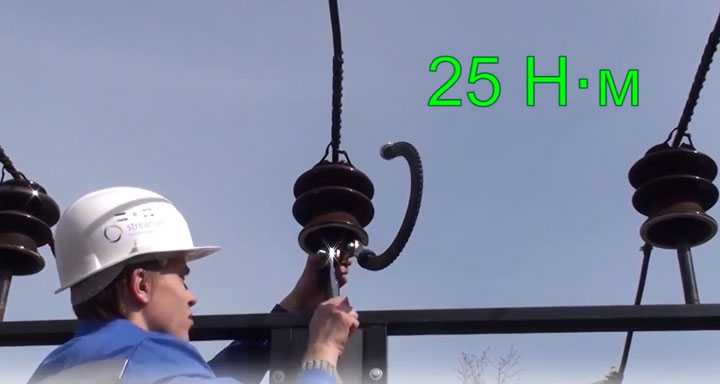

После регулировки болты кронштейна можно затягивать. Усилие затяжки 25Нм.
Между проводом СИП-3 и наконечником РМК-20 должен быть воздушный промежуток фиксированной величины. Для этого на провод монтируется универсальный зажим.
Для ВЛЗ с проводами СИП-3 зажим имеет прокалывающий шип.
Универсальный зажим затягивается в горизонтальном положении.
Далее чтобы отрегулировать воздушный зазор, слегка откручиваете болтовое крепление и отводите разрядник в нужную сторону. Величину воздушного промежутка между концевым сферическим электродом и зажимом на СИП-3 прощу всего выставить по шаблону.
Этот зазор должен быть в следующих пределах:
для ВЛ-6-10кв — 40-60мм
для ВЛ-20кв — 50-70мм
Обратите внимание, что изгибать разрядник без ослабления его кронштейна запрещается. Иначе можете повредить внутренний армирующий элемент
Установка разрядника РДИП-10 на опорах различного типа
Воздушная линия > Установка длинно-искровых разрядников РДИП на ВЛЗ-10кВ

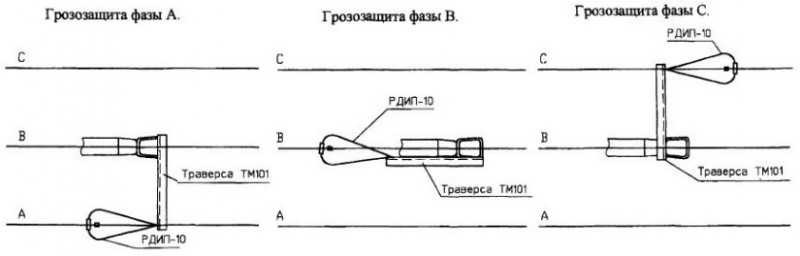

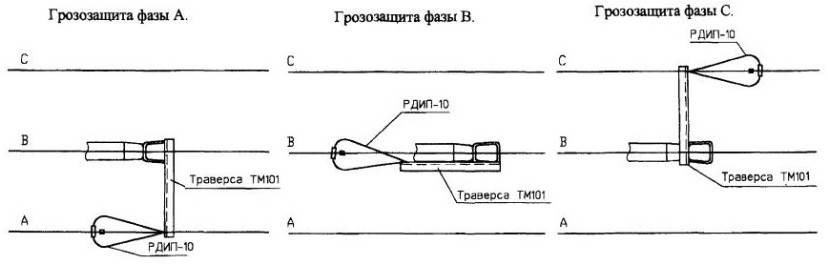

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ на опорах анкерного гипа (Крепление Р2), 23.0067-10

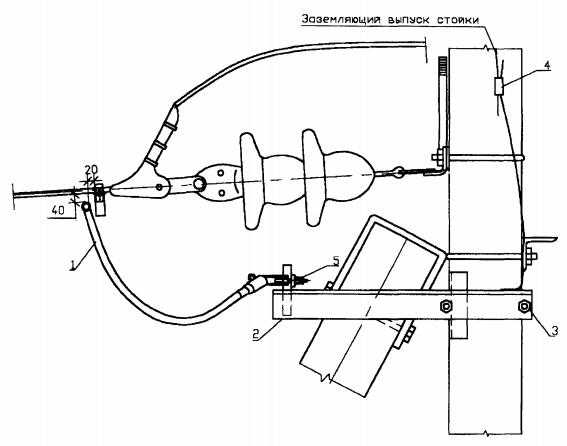

Установка разрядника РДИП-10 на опорах анкерного типа на крайнем проводе (Крепление Р2) 23.0067-11
Поз. | Обозначение | Наименование | Кл-во | Масса, кг |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 |
2 | 23.0067-20 | 1 | 5,3 | |
3 | Л56-97 | Хомут Х51 (Х1)* | 1 | 1,1 (1,2) |
4 | ТУ34-13-10273-88 | Зажим ПС-2-1 | 1 | |
5 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 |
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 — для СВ105. |

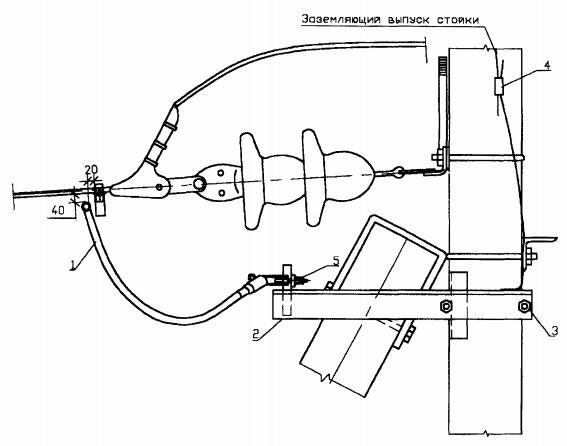

Установка разрялника РДИП-10 ня опорах анкерного типа на среднем проводе (Крепление Р2) 23.0067-12
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | 23.0067-20 | Траверса ТМ 101 | 1 | 5,3 | |
3 | Л56-97 | Хомут Х51 (Х1)* | 1 | 1,1 (1,2) | |
4 | ТУ34-13-10273-88 | Зажим ПС-2-1 | 1 | ||
5 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 — для СВ105. |

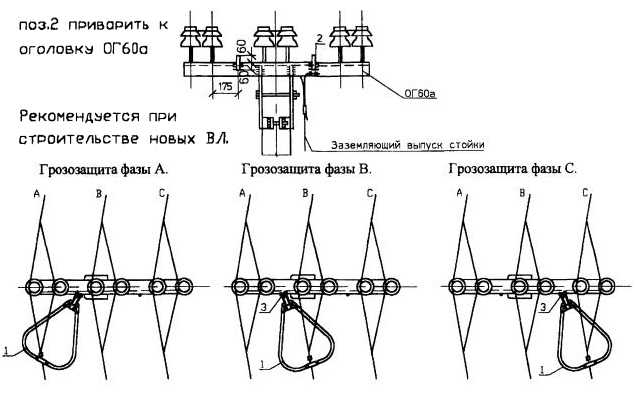

Установка разрядника РДИП-10 на одноцепных угловых промежуточных опорах (Крепление Р3) 23.0067-13
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=120 | 3 | 0,36 | |
3 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |
Установка разрядника РДИП-10 на угловых анкерных опорах на фазе А (Крепление Р4) 23.0067-14
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=240 | 1 | 0,72 | |
3 | ГОСТ2590-88 | Круг 22 L=250 | 1 | 0,75 | |
4 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |

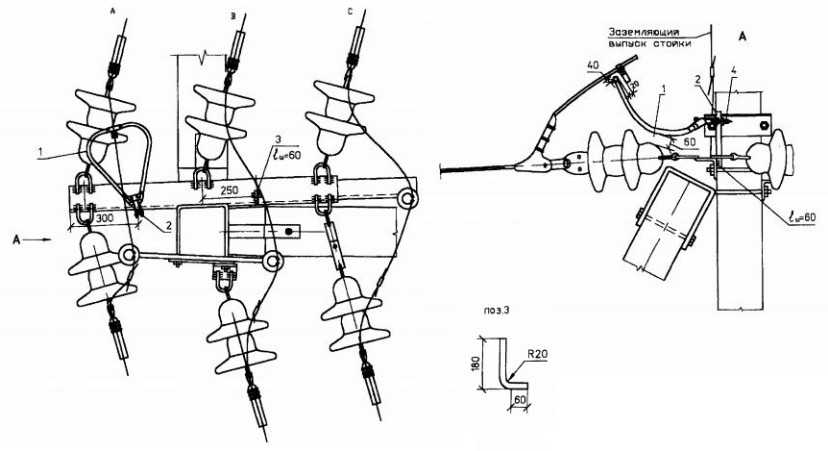

Установка разрядника РДИП-10 на угловых анкерных опорах на фазах В, С (Крепление Р1 и Р4) 23.0067-15
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=240 | 1 | 0,72 | |
3 | ГОСТ2590-88 | Круг 22 L=250 | 1 | 0,75 | |
4 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |

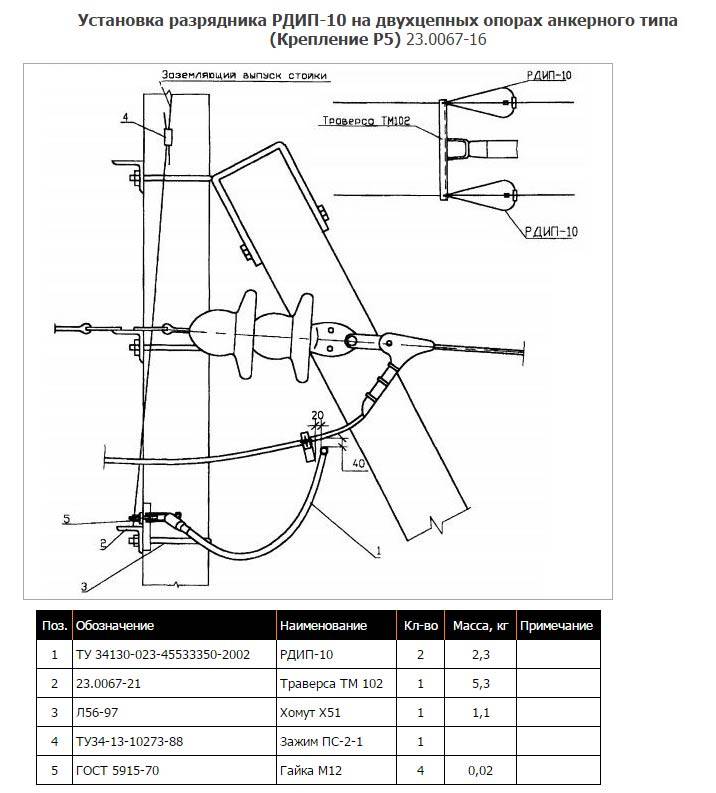

Установка разрядника РДИП-10 на двухцепных опорах анкерного типа(Крепление Р5) 23.0067-16
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 2 | 2,3 | |
2 | 23.0067-21 | Траверса ТМ 102 | 1 | 5,3 | |
3 | Л56-97 | Хомут Х51 | 1 | 1,1 | |
4 | ТУ34-13-10273-88 | Зажим ПС-2-1 | 1 | ||
5 | ГОСТ 5915-70 | Гайка М12 | 4 | 0,02 | |
Установка разрядника РДИП-10 на двухцепных угловых промежуточныхопорах (Крепление P6) 23.0067-17
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 2 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=120 | 2 | 0,36 | |
3 | ГОСТ 5915-70 | Гайка М12 | 4 | 0,02 | |
Установка разрядника РДИП-10 на угловых промежуточных опорах (Крепление Р7) 23.0067-18
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=120 | 2 | 0,36 | |
3 | ГОСТ2590-88 | Круг 22 L=180 | 1 | 0,54 | |
4 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |
Установка разрядника РДИП-10 на повышенных угловых промежуточны опорах (Крепление Р8) 23.0067-19
Поз. | Обозначение | Наименование | Кл-во | Масса, кг | Примечание |
1 | ТУ 34130-023-45533350-2002 | РДИП-10 | 1 | 2,3 | |
2 | ГОСТ2590-88 | Круг 22 L=120 | 2 | 0,3 | |
3 | ГОСТ 5915-70 | Гайка М12 | 2 | 0,02 | |
Все страницы раздела наWebsorВведение Установка разрядника РДИП-10 на опоре ВЛЗ-10кВ и схемы их крепления Подбор типов крепления на опоры по различным проектам Установка разрядника РДИП-10 на опорах различного типа Траверсы для монтажа разрядника РДИП-10
Допустимо ли удлинять
С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.
Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.
Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.
При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.
Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.
Вы производите ОПН?
Нет, мы не производим ОПН.
В мире на рынке устройств молниезащиты поставляются два типа устройств: ОПН и разрядники нашего производства. Просто искровые промежутки в расчет не берем. В РФ также продолжают выпускать трубчатые и вентильные разрядники, хотя, по общему мнению, они уже отжили свое, для линий 35 кВ и выше – точно. Есть новые разработки, например в Китае, это различные конструкции-комбинации ОПН, «рогов» и даже трубчатых разрядников. Но все они находятся на этапе исследования и серийно не поставляются.
Устройств на базе ОПН много, каждый производитель старается привнести что-то свое, но база одна – это варисторы. А варисторы требуют бережного отношения, обладают определенной пропускной способностью.
Заказ и доставка
Мы работаем с юридическими лицами, оплата товара только безналичным платежом.
Чтобы купить Разрядник РДИП-10-IV УХЛ1 (НПО «Стример») достаточно просто позвонить или написать или отправить заявку через форму на сайте.
Получение товара
Самовывоз
Для того, чтобы самостоятельно забрать продукцию со склада, получателю необходимо иметь при себе доверенность и паспорт Режим работы склада: пн.–пт.: с 8:00 до 17:00 |
Наша доставка до склада получателя
Мы готовы привезти заказ по указанному Вами адресу в любой регион РФ. По Москве: транспортировка груза весом до 5 тонн на склад покупателя – 1500 руб. с НДС. По России: стоимость рассчитывается в зависимости от веса, объема товара и местонахождения получателя. |
Транспортные компании
До терминала любой транспортной компании в Москве доставка бесплатная. Рекомендуется заказать деревянную упаковку для хрупких товаров. |
Защита от грозы электрооборудования ПС 35, 110 и выше кВ
На подстанции для трансформатора, например 110/35/10, на каждой из сторон обмоток должна быть предусмотрена защита от грозовых перенапряжений.

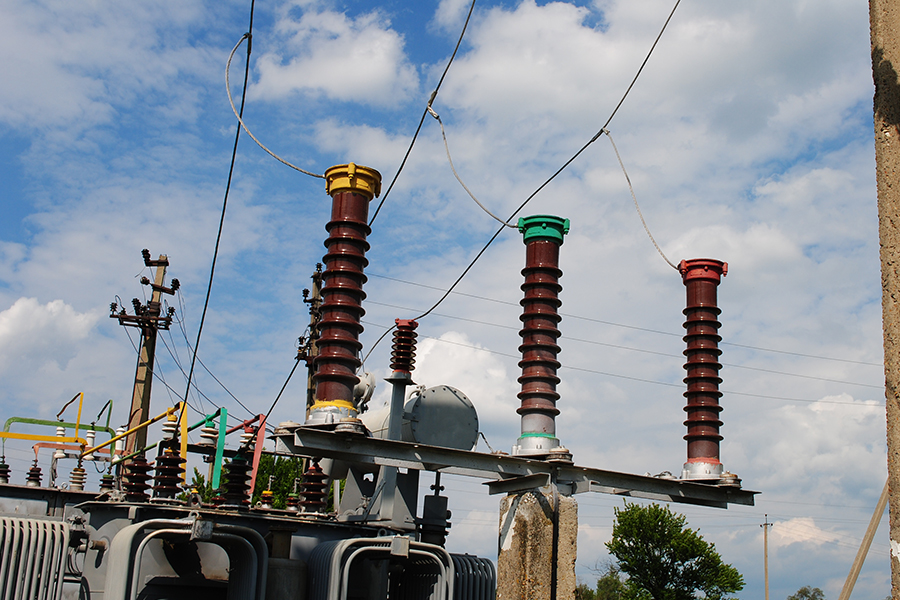

Так со стороны 110 и 35 кВ это могут быть большие керамические колонки РВО, установленные на собственные опоры по одному на каждую из фаз. В таких разрядниках, может быть, даже предусмотрен счётчик числа срабатываний.
У КРУН-10 кВ на вводе ставят обычные ОПН-10, или РВО-10 хорошо нам с тобой знакомые по защите ТП 6-10/0,4 кВ.
Открытое распред. устройство (ОРУ) подстанции прикрывают молниеотводы. Они представляют из себя заострённые металлические стержни, возвышающиеся над оборудованием, и могут устанавливаться как на отдельных опорах, так и на мачтах освещения и т. д.
Если ПС большая, и перекрыть её молниеотводами не удаётся, то над ОРУ, по верх оборудования, могут быть натянуты грозозащитные тросы.
