Что такое гребенка для автоматических выключателей

Лучшие производители

На рынке сейчас представлено огромное количество соединительных шин, выпускаемых различными производителями, от мировых корпораций и до локальных компаний. Однако существуют производители, зарекомендовавшие себя наилучшим образом, чью продукцию можно покупать без опасений за ее качество, производительность и надежность.

На данный момент на мировом рынке одним из лидеров и известнейшим производителем силового оборудования и в том числе соединительных шин является швейцарская компания АВВ. Продукция фирмы отличается надежностью, безопасностью и износостойкостью.

Также популярна и продукция французского бренда Legrand, специализирующегося на выпуске электротехнических изделий. Выпускаемые компанией изделия соответствуют новейшим европейским стандартам качества и могут с одинаковым успехом применяться как в простых квартирных щитках, так и на крупнейших производствах.

На внутреннем рынке одним из ведущих производителей и поставщиков электрооборудования на данный момент является компания ИЭК, добившаяся своего успеха благодаря крайней доступности продукции для потребителя и дважды становившаяся лауреатом премии «Марка № 1 в России».

Успешно конкурирует с брендом ИЭК Курский электроаппаратный завод (КЭАЗ), существовавший еще в СССР. Выпускаемая заводом продукция отличается надежностью, долговечностью и сравнительно доступной ценой, а линейка выбора на данный момент является одной из самых больших на внутреннем рынке.

Также хотелось бы отметить и достаточно известную в России китайскую компанию EKF electrotechnica. Цена и качество производимых ею изделий сравнимы с параметрами продукции бренда ИЭК, однако пятилетний гарантийный срок заставляет многих выбрать эту компанию.

Плюсы и минусы соединительных шин

Гребенчатые соединители вытесняют из практики электромонтеров классические перемычки из проводов. Это объясняется достоинствами, которыми они обладают в сравнении с устаревшими методами монтажа:

1. Подключение автоматов выполняется на порядок быстрее. Гораздо проще вставить и затянуть гребенку, чем сидеть вручную нарезать перемычки.
2. Более надежный контакт. За счет увеличения площади соприкосновения клеммника автомата и вывода гребенки.
3. Двукратное уменьшение количества контактов, вставляемых в автомат. Вместо 2 проводов от перемычек необходимо вставить 1 штырь от гребенки. Этот фактор повышает надежность распределительной коробки.

Существуют и недостатки:

1. При ремонте контактных соединений автомата необходимо снять всю гребенку. Иначе выключатель не получится стянуть с DIN-рейки.
2. Для установки дополнительных автоматических выключателей потребуется приобретать новую шину большей длины. Поэтому гребенку лучше не использовать на временном оборудовании или сразу устанавливать дополнительные модульные устройства на будущее.
3. Цена. Старые перемычки из проводов практически бесплатные. Их можно сделать хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется покупать в магазине.

Соединение автоматов проводами обходится дешевле

Особенности монтажа

Сечение перемычек или шин между защитными автоматами подключенных к одной фазе делается из расчетов относительно переключателя, через который проходит самый большой ток нагрузки. Эту ошибку часто допускают не опытные монтажники, если поставить перемычки в цепи из расчета на токи автомата рассчитанного на 10А, а в цепи будет нагрузка в 25А, то контакты на этом автомате обязательно будут выгорать. Фабричные шины делаются одним сечением по всей длине, соблюдая правило установки исходя из максимального тока нагрузки, в цепи автоматов сборка будет функционировать долго.

Расстояние между штыревыми отводами на шинах

В некоторых случаях, когда автоматические выключатели на одной рейке надо подключить к одной фазе, а формы и габариты их отличаются. Появляются проблемы, контакты шины могут не совпадать с клеммами автоматов, в этом случае соединения делаются многожильными или одиночными проводами. В данной ситуации допускается использовать перемычки различного сечения с учетом последовательности подключения защитных автоматов. В первую очередь подключается автомат самой большой мощности, потом меньше и последним в цепи автомат с минимальным значением токовых нагрузок. По мере снижения номинала автоматов, уменьшается допустимое сечение проводов на перемычках.

ток (А)	Мощность в 1 фазе (кВт)	Мощность 3- фазной сети (кВт)	Необходимое сечение проводов (мм2)
—	—	—	медных
1	0,21	0,51	1.1
2	0,41	1,1	1,1
3	0,71	1,6	1,1
4	0,91	2,1	1,1
5	1,1	2,5	1,1
6	1,4	3,3	1
8	1,6	5,2	1,5
10	2,3	5,4	1,5
16	3,4	8,5	1,5
20	4,5	10,4	2,5
25	5,4	13,2	4.1
32	7,1	16,7	6,1
40	8,7	21,2	10
50	11,1	26,4	10
63	14	33,3	16
80	17,5	52,6	25
100	22,1	65,	35

Монтаж перемычек в однофазных сетях не значительно отличается от установки перемычек в трехфазных цепях. Однофазные линии разделяют на группы подключением одиночных автоматов к одной фазе. В случае с трехфазными цепями, подключаются тройные, комбинированные автоматы, в то же время допускается возможность подключения одиночных автоматов защиты на каждую фазу в отдельности.

Маркировка

Провода заземления обозначают двумя способами:

• буквами;
• цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

1. Стандартное заземление.
2. Чистое заземление.
3. Защитное заземление.
4. Заземление к корпусу электрооборудования.
5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
3. АС — имеется дополнительная свинцовая оплетка.
4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
5. Бн — кабельная оплетка обладает стойкостью к огню.
6. В — оболочка произведена из поливинилхлорида.
7. Г — оболочка не используется.
8. r — кабель оголенный и влагозащищенный.
9. К — контрольный кабель с проволочной обмоткой.
10. Р — используется оболочка из резины.
11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Виды отводов

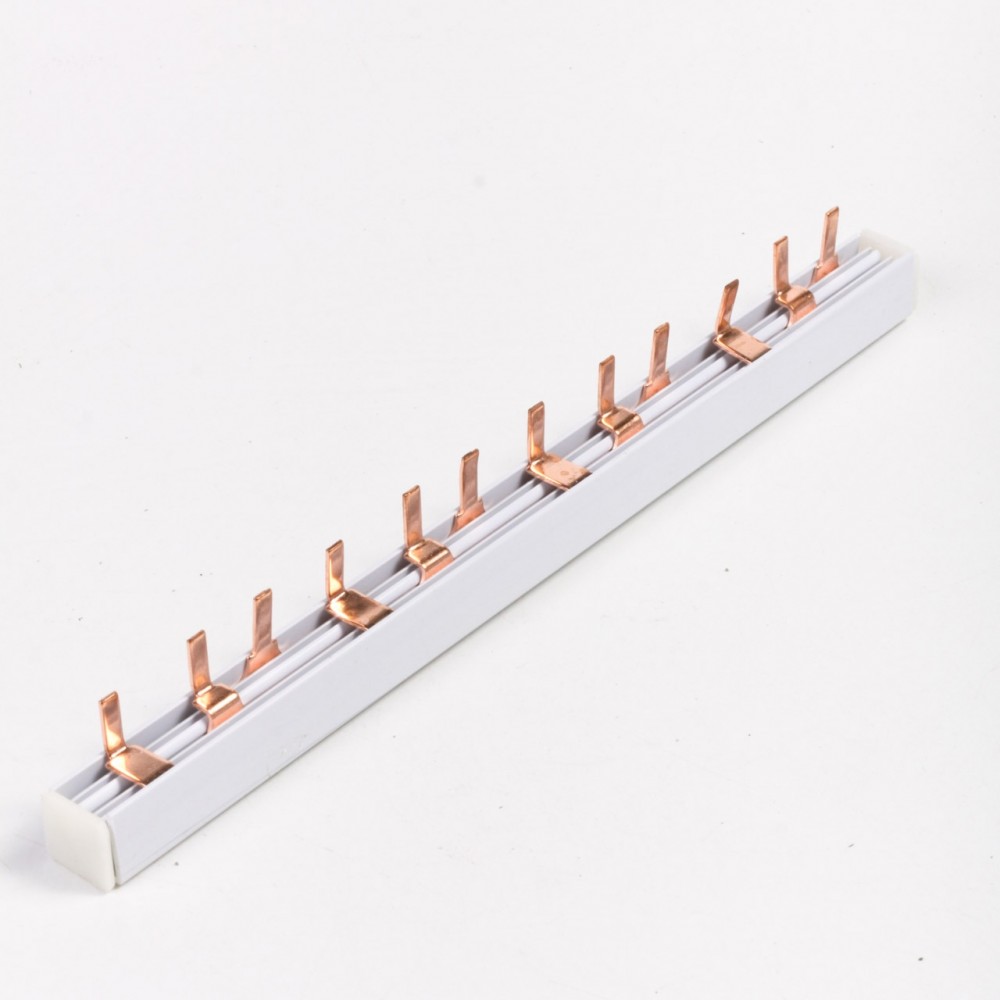

Шина соединительная штырьковая

Известно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.

• Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
• Отводы вилочного типа, маркируемые как «Fork».

Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ. Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.

При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.

В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH. Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.

Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.

Соединение автоматических выключателей в РЩ перемычками из проводов

Соединения выключателей проводами более трудоемкий, но дешевый процесс, есть два эффективных способа установки перемычек:

• Провода соответствующего сечения нарезаются на отрезки достаточной длины для соединения двух рядом расположенных автоматов. Изоляция с концов отрезков снимается на 8 – 10 мм, этого вполне достаточно для обеспечения надежного контакта, оголенная часть провода не должна выступать за пределы корпуса автоматического выключателя.
• Второй способ, когда проводник не режется на отрезки, в местах соединения снимается изоляция 1.5 – 2 см складывается пополам. В таком виде зачищенный участок вставляется в клеммное отверстие и зажимается винтом.

Перемычки можно выполнять многожильными гибкими и жесткими одинарными проводами.

Часто задаваемые вопросы

1. Какие гребенки лучше поставить на выключатели, если предусмотрены разъемы для штыревых конструкций и FORK вилок?

Оба варианта конструкций обеспечивают надежный контакт, некоторые считают, что площадь соединения вилочных контактов больше чем штыревых. Такие сравнения не отмечаются в технических параметрах.

1. Как определить сечение контактов шины, чтобы узнать допустимое напряжение и токи нагрузки?

Эти параметры указываются в паспорте на изделия при покупке и отмечаются маркировкой на корпусе и теснением на медной шине.

Устанавливайте шины в соответствии с максимальными по току параметрами автомата в ряду.

1. Монтаж твердотельного реле (схема установки)
2. Подключение реле максимального тока
3. Как выбрать автоматический выключатель по мощности, по току, по полюсу
4. Как проверить показания счетчика электроэнергии
5. Установка ограничителя мощности (схема)

Конструкция соединительных шин

Шина трехфазная изолированная вилочная

В отличие от однополюсных приборов, где перемыкаются по одному фазному контакту, в конструкции шины трехфазной соединительной предусмотрены четыре изолированные гребенки с фиксируемыми штырями. С их помощью фазные контакты соединяются на 3-х и 4-х полюсных автоматах, а также на устройствах защитного отключения, рассчитанных на 380 Вольт. Четвертый ряд используется для объединения нулевых клемм при расключении нескольких групповых или линейных УЗО.

При проведении аналогичных операций в 3-х полюсных автоматах, куда заводятся только фазы, контактные отводы четвертого соединительного ряда просто отгибаются.

При установке вместо двух защитных устройств полностью заменяющего их 4-х полюсного дифференциального автомата отводы гребенки подключаются ко всем задействованным в схеме контактам.

Известные образцы трехфазных шинных соединителей имеют исполнения, отличающиеся шагом между отводами в каждом из 4-х рядов (18 мм и 27 мм). Первое из них востребовано при объединении автоматов в одномодульном исполнении: общее число занимаемых мест – 3 или 4. Вторая более редкая разновидность выбирается при ширине корпуса в 1,5 модуля: занимаемая длина – 4,5 или 6 посадочных мест. Конструкция медных соединительных шин позволяет устанавливать пакет автоматов с общим числом штырей от 12 до 60-ти штук.

При знакомстве с конструкцией медной рейки также важно учитывать ее рабочее сечение, которое, согласно нормативам, должно быть не менее 16 кв. мм

Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин

Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Как правильно подключить автоматы между собой используя провод

Довольно часто в электрике, при сборке электрических щитков, для подачи фазы к отдельным автоматам, используют обычные провода. Стоит отметить, что в данном случае, необходимо следовать определенным правилам.

Правила при подключении:

• Подбор проводов по сечению;
• Качественное подключение.

Для качества подключения, лучше всего использовать проводники, которые способны выдерживать определенную токовую нагрузку. В данном случае, лучшим вариантом будут провода сечением 2.5 мм2.

Перед подключением, необходимо установить автоматические выключатели в щитке. Далее, производим подготовку проводов для подключения.

Согласно расстановке автоматов, из проводов, следует изготовить определенное количество перемычек. Стоит отметить, что к однополюсным автоматам, подключается только фазная составляющая электросети.

Для изготовления перемычек, используйте отрезки проводника длиной около 7 см. Отрезок провода необходимо загнуть и зачистить с двух сторон.

Важно понимать, что для качественного подключения, недопустимо попадание изоляции провода, в зажим автомата. Провод зачищайте примерно на 10 см. После этого, перемычка устанавливается в автоматы и зажимается при помощи отвертки

Далее, необходимо вручную проверить качество подключения. Для этого, легким движением подергайте провод. Готово!

После этого, перемычка устанавливается в автоматы и зажимается при помощи отвертки. Далее, необходимо вручную проверить качество подключения. Для этого, легким движением подергайте провод. Готово!

Порядок установки шины и обслуживание

Монтируется шина трехфазная достаточно просто, однако при ее установке потребуется учитывать некоторые нюансы.

При монтаже случается, что неизолированная часть гребенки не полностью входит в обжимы контакта. Чтобы избежать этого нарушения, имеющийся в ее конструкции пластиковый изолятор, слегка выдающийся наружу, потребуется расположить выступом в сторону винтового крепления. Если этого не сделать, получится не очень аккуратное соединение с частично оголенной плоскостью, лишенное плавности линий изгиба.

При монтаже 3-х фазных гребенок расположению изоляторов уделяется особое внимание, поскольку нарушение этого правила чревато опасным межфазным замыканием. При установке соединительных шин, объединяющих клеммы УЗО и трехфазных автоматов, обязательно соблюдение оговоренной в нормативах маркировки. Она имеется на корпусах приборов и указывает порядок расположения фаз

Она имеется на корпусах приборов и указывает порядок расположения фаз

При установке соединительных шин, объединяющих клеммы УЗО и трехфазных автоматов, обязательно соблюдение оговоренной в нормативах маркировки. Она имеется на корпусах приборов и указывает порядок расположения фаз.

Подсоединение вилочной гребенки

В открытую продажу гребенки поступают в виде линеек, уже отмеренных по стандартному размеру с различным количеством монтажных контактов-шипов. Непосредственно перед подключением трехфазных автоматов подсчитывается их общее количество и с учетом толщины модуля от шины отрезается излишки. Возможны ситуации, когда в распределительном шкафу в одной линейке объединяются приборы различного класса (трехфазные 3-х полюсные АВ и 4-х полюсные УЗО). Монтаж перемычек из меди в этом случае несколько усложняется, так как в районе подводки к автоматам их шипы нужно будет слегка отогнуть в сторону.

При профилактическом обследовании элементов распределительных шкафов особое внимание обращается на соединительные шинки в месте фиксации их отводов в гнездах автоматов. Со временем от значительных токовых нагрузок в зоне контакта металл нагревается, что проявляется в образовании характерного потемнения. В течение длительной эксплуатации это место просто обугливается и покрывается черным нагаром, что нередко приводит к утончению и резкому снижению проводимости перемычек

В течение длительной эксплуатации это место просто обугливается и покрывается черным нагаром, что нередко приводит к утончению и резкому снижению проводимости перемычек.

Соединительная трехфазная гребенка, используемая для объединения по входу автоматических выключателей и УЗО – очень надежный способ получения единого конструктивного блока. Линейки из нескольких разнотипных модулей при наличии надежной соединительной шины устанавливаются не только в распределительных шкафах закрытого типа. Такую конструкцию допускается монтировать в любом другом месте внутри дома, хорошо защищенном от непогоды и отведенном специально для этих целей.

Правила установки и подключения

Для начала нужно отмерить нужную длину гребенки (если остаток в любом случае будет) и отрезать кусок, который вам необходим. Резать шину для автоматов лучше всего ножовкой. Рекомендуем вам сам диэлектрический пластиковый корпус отрезать с запасом в 1-2 см, что позволит защитить токоведущие части и предотвратить короткое замыкание. По краям также необходимо поставить заглушки или заизолировать торцы обычной изолентой.

После того, как подходящая длина будет отрезана, переходим к подключению автоматических выключателей гребенкой. Здесь все просто, шину нужно разместить вверху, вставить штыревые отводы в соответствующие разъемы и затянуть винты. В один из зажимов, крайний, нужно подключить вводной питающий провод.

Подробно процесс подключения рассмотрен на видео примере:

Если же вы используете соединительную гребенку с вилковыми отводами, для их подключения у некоторых производителей автоматов (Hager, ABB) предусмотрен отдельный разъем (находится снизу), к которому и нужно произвести монтаж. Наглядно этот момент продемонстрирован на видео:

Как видите, ничего сложного в установке и подключении однорядной соединительной шины нет, как минимум, на примере соединения однополюсных АВ. Что касается УЗО, дифавтоматов и двухполюсных выключателей, их подсоединение будет выглядеть немного иначе.

В этом случае нужно использовать двухполюсную гребенку. Фазные и нулевые отводы таких шин расположены через один, поэтому вам нужно в соответствии с маркировкой произвести подключение (каждый отвод в свой разъем), после чего надежно затянуть винтовые зажимы.

Вот и все, что мы хотели рассказать вам о подключении соединительной шины для автоматов. Произвести монтаж своими руками сможет даже неопытный электрик. Главное, учитывать предоставленные рекомендации!

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

• Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
• Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
• Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей.

Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Существует два вида отводов соединительных гребенок:

Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.

Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм2, чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства

• В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
• Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
• Выдерживает нагрузку величиной до 63 ампер.
• Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

• ABB;
• Schneider Electric;
• EKF;
• Legrand;
• WAGO;
• отечественный IEK.

Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Нюансы монтажа

Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.

Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.

Установка в систему отопления

При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.

Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.

Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.

Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.

При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.

На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.

Система «теплый пол»

Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.

Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.

Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.

Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.

Форма выводов

Наиболее распространены гребенчатые шины со штыревыми отводами (гребенки типа pin). Англоязычное название — pin. Они подходят к большинству современных автоматических выключателей. Выводы у таких шин сложнее погнуть при транспортировке. Поэтому во время монтажа возникает меньше проблем с установкой в отверстия автоматических выключателей.

Второй вид отводов — вилкообразный (тип fork). Используются сравнительно реже. Подходят не ко всем образцам современного оборудования. Соединительные шины с вилкообразными выводами не рекомендуется использовать для мощных нагрузок. Обычно их ставят в щиток с максимальным током до 63 А.

Гребенка двухполюсная вилкообразная
