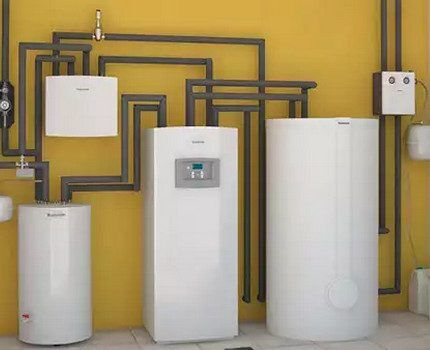

Геотермальный тепловой насос своими руками для отопления дома: устройство, проектирование, самостоятельная сборка

Разновидности установок

Принято считать, что ВН классифицируются по типам в зависимости от получаемого ими источника энергии и типа теплоносителя, который используется для транспорта:

1. Насосы воздух-воздух наиболее близки к традиционным сплит-системам, отличие заключается во внешней поверхности испарителя. Блок отбирает тепло из окружающей среды и передает его прямо в воздух помещения, как обычный кондиционер.
2. Конструкция генераторов воздух-вода идентична, но требует подогрева воды или антифриза, циркулирующего в системе отопления квартиры.
3. Водо-водяная установка забирает низкопотенциальное тепло от резервуара для воды и передает его жидкому теплоносителю. В нем используется дополнительный внешний теплообменник из труб, погруженных в колодец, озеро, скважину или септик. Циркуляция воды через испаритель обеспечивается вторым насосом.
4. Геотермальная система VT использует тепло земли и нагревает внутренний теплоноситель. Внешний контур теплообмена представляет собой змеевик с незамерзающей жидкостью, заглубленный на глубину 1,5-2 м и покрывающий большую площадь. Второй вариант — несколько вертикальных зондов из труб, заделанных в скважины на глубине 10-100 метров.

Основным параметром, характеризующим тепловой насос для отопления дома, является коэффициент COP, который равен отношению полученной энергии к потребляемой. Например, относительно недорогие воздухонагреватели не могут похвастаться высоким КПД — 2,5 … 3,5. Уточним: израсходовав 1 кВт электроэнергии, установка дает в дом 2,5-3,5 кВт тепла.

Способы получения тепла из водных источников: от пруда (слева) и через колодцы (справа)

Водные и грунтовые системы более эффективны, их реальный коэффициент находится в пределах 3 … 4,5. КПД — это переменная величина, зависящая от многих факторов: конструкции контура теплообмена, глубины погружения, температуры и расхода воды.

Как работает тепловой геоагрегат?

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Особенности и принцип работы ТН

Чем тепловой насос отличается от других систем отопления дома

• В отличие от бойлеров и обогревателей, устройство само по себе не генерирует тепло, а, как и кондиционер, перемещает его внутри здания;
• ВТ называется насосом, потому что он «качает» энергию от малоценных источников тепла — воздуха, воды или земли;
• устройство питается исключительно от электроэнергии, потребляемой компрессором, вентиляторами, циркуляционными насосами и пультом управления;
• Работа основана на цикле Карно, который используется во всем холодильном оборудовании, таком как кондиционеры и сплит-системы.

В режиме обогрева обычная сплит-система нормально работает при температуре выше минус 5 градусов; в сильный мороз КПД резко падает.

В цикле теплопередачи Карно присутствует рабочее тело — газообразный фреон, кипящий при отрицательной температуре. За счет чередования испарения и конденсации в двух теплообменниках хладагент поглощает энергию окружающей среды и передает ее в здание. В целом принцип работы теплового насоса такой же, как и у кондиционера, включенного на обогрев:

1. Находясь в жидкой фазе, фреон движется по трубкам внешнего теплообменника — испарителя, как показано на рисунке. Отводя тепло из воздуха или воды через металлические стенки, хладагент нагревается, закипает и испаряется.
2. Затем газ поступает в компрессор, который повышает его давление до расчетного. Его задача — поднять температуру кипения вещества, чтобы фреон конденсировался при более высокой температуре.
3. Пройдя через внутренний теплообменник — конденсатор, газ снова превращается в жидкость и передает накопленную энергию непосредственно теплоносителю (воде) или воздуху в помещении.
4. На последнем этапе жидкий хладагент поступает в влагоотделитель, а затем в дроссельное устройство. Давление вещества снова падает, фреон готов пройти второй цикл.

Принципиальная схема теплового насоса аналогична сплит-системе.

В бытовых кондиционерах и чиллерах используются различные типы термостатических клапанов для снижения давления хладагента перед испарителем. В домовых сплит-системах простое капиллярное устройство действует как регулятор, а насосы оснащены дорогим термостатическим расширительным клапаном (TAV).

Следует помнить, что описанный выше цикл распространяется на все типы тепловых насосов. Разница заключается в способе подачи / отвода тепла, который мы перечислим ниже.

Типы дроссельной арматуры: капиллярная трубка (фото слева) и терморегулирующий вентиль (ТРВ).

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

компрессорный узел (промежуточный элемент комплекса);

испаритель, передающий низкопотенциальную энергию теплоносителю;

дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;

конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Варианты расположения теплообменников

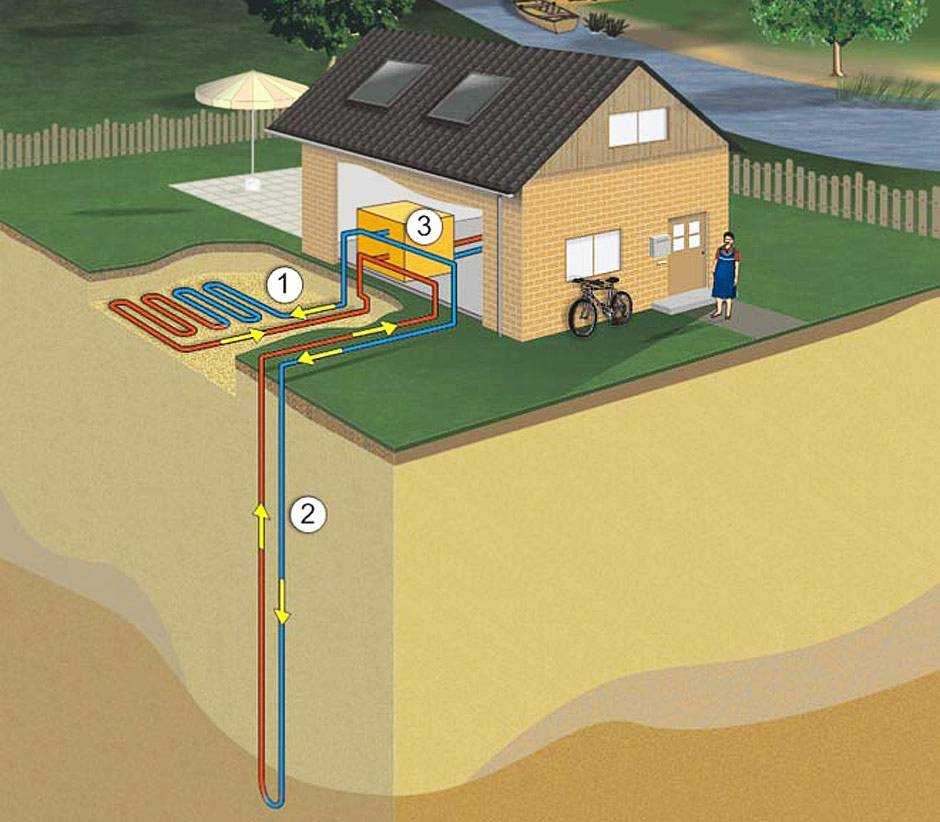

Различается геотермальное отопление за счет тепла земли по расположению оборудования. Теплообменник может устанавливаться вертикально и горизонтально. При горизонтальном монтаже выкладка осуществляется в котлован или на дно водоема, укладка в форме змеевика. Вертикальный монтаж теплообменников – это установка оборудования в шахтах или скважинах.

Рассмотрим подробнее оба варианта:

1. Вертикальное размещение требует заглубления на 50-100 метров, где круглогодичная температура грунта не бывает ниже +10 С. Для установки теплообменника пробуриваются скважины, где формируется внешний контур системы. Глубина шурфа может достигать 200 м, параметры скважины будут зависеть от индивидуальных геологических показателей местности. Срок службы системы от 100 лет. Если вертикальное размещение предполагает отбор тепла у воды, то бурятся 2 водоносные скважины, из дебитовой забирается жидкость, которая после отработки в системе отопления сливается во вторую, приемную скважину.
2. При горизонтальном размещении коллектора будет много земляных работ, причем сначала требуется выяснить точку промерзания грунта. Трубопроводы выкладываются ниже точки промерзания, для чего выкапываются траншеи. Площадь обработки грунта для формирования системы велика, например, для дома в 250 м2 нужно задействовать примерно 600 м2 теплообменника, то есть 6 соток.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Преимущества и минусы

Если в России геотермальное отопление частного дома получило небольшое распространение, значит, эта идея не стоит затрат на реализацию? Применение системы геотермального отопления дома является выгодным решением. И на это есть множество причин:

• моментальный монтаж оборудования, которое может долгое время функционировать без сбоев. Если применять в отопительной системе антифриз высокого качества, то вода не будет замерзать, а износ будет минимальным;
• исключается процесс сжигания топлива. Получается полностью пожаробезопасная система, которая на момент использования не наносит вреда жилью;
• исключаются другие моменты, связанные с наличием топлива: не нужно искать место для его хранения, заготавливать и осуществлять доставку;
• акустический комфорт. Тепловой насос функционирует без звуков;
• экономическая выгода. На момент использования системы не нужны дополнительные вложения. Ежегодный обогрев осуществляют природные силы, за которые люди не платят деньги;
• экологическая составляющая. Геотермальное отопление частного дома является экологически безопасным решением. Отсутствие процесса горения предотвращает поступление в атмосферу продуктов сгорания. Если это поймут многие и такая система получит общее распространение, отрицательное воздействие людей на природу намного снизится;
• компактность установки. Вам не придется искать в своем доме специальное место для установки или организовывать котельную. Все, что требуется – это тепловой насос, который можно разместить в подвале. Объемный контур устройства будет находиться под землей или водой, на поверхности участка его не будет видно;
• многофункциональность. Система может функционировать в качестве отопления в холодное время года, так и в качестве охлаждения летом. Она заменит вам не только обогреватель, но и кондиционер. Покупка геотермальной отопительной системы экономически выгодна, несмотря на то, что придется выложить кругленькую сумму за покупку и установку систему.

Единственным минусом считается наличие расходов, с которыми придется столкнуться при установке системы и подготовки ее к работе. Необходимо будет приобрести насос и некоторые материалы, сделать монтаж внешнего коллектора и внутреннего контура.

Но все эти затраты окупаются в течение нескольких лет. Последующее применение уложенного в землю или погруженного в воду коллектора позволяет сэкономить намного больше средств. Сам процесс установки не настолько сложен, чтобы обращаться за помощью к сторонним специалистам. Если не делать бурение, то все остальное можно сделать своими руками.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Особенности тепловых насосов

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

https://youtube.com/watch?v=2pEnKfMgf7g

Появление и распространение

Энергия земли для отопления стала распространяться в США ближе к концу 80-х годов прошлого века в городах, тяжело переживавших кризис. Системой сразу заинтересовались состоятельные люди, которым она давала возможность экономить на обогреве жилья. Затем она стала дешеветь, и ее стал применять и более бедный класс населения.

Спустя некоторое время тепло земли для отопления превратилось в прерогативу большинства владельцев частных домов. В Европе с каждым годом число домохозяйств, использующих отопление дома теплом земли, только увеличивается.

Такая тенденция распространения геотермального обогрева вполне понятна. Использование тепла земли для отопления позволяет существенно экономить семейный бюджет, оно безопасное и экономичное.

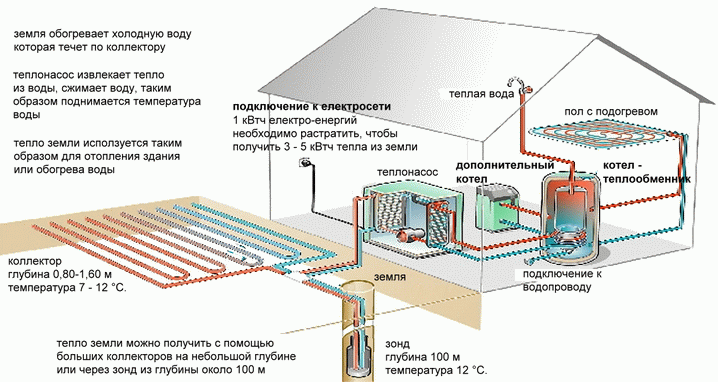

Функционирование геотермального обогрева

Его принцип работы можно сравнить с обычным холодильником, только наоборот. Земля удерживает тепло постоянно, поэтому ним можно нагревать объекты, расположенные на ее поверхности.

Смысл способа в том, что изнутри планета прогревается горячей магмой, а сверху грунт не дает ей промерзать. Получаемая тепловая энергия используется геотермальной системой обогрева, основанной на специальном тепловом насосе.

Получить отопление от тепла земли можно благодаря тепловому насосу

Происходит следующий процесс:

1. Тепловой насос устанавливают на поверхности.
2. В земле бурится отверстие, в которую опускают теплообменник.
3. Проходящая через насос грунтовая вода нагревается и используется затем в бытовых и промышленных целях.

С помощью теплового насоса удается преобразовать 1 кВт электричества в 4-6 кВт теплоэнергии

Основным преимуществом системы является соотношение электрической энергии и получаемой мощности – 1 к 4-6 кВт. К примеру, при использовании обычного кондиционера выходит 1 к 1. Поэтому установка вполне себя сможет окупить в скором времени.

Особенности

Самостоятельное отопление дома от земли имеет определенные трудности, о которых мы расскажем ниже:

Начинаются они с изготовления шахтного ствола.Его расчет ведется отдельно для каждого конкретного случая, во внимание принимают:

• • климат в данной местности;
  • тип грунта;
  • характеристику строения земной коры в данном регионе;
  • площадь обогрева.

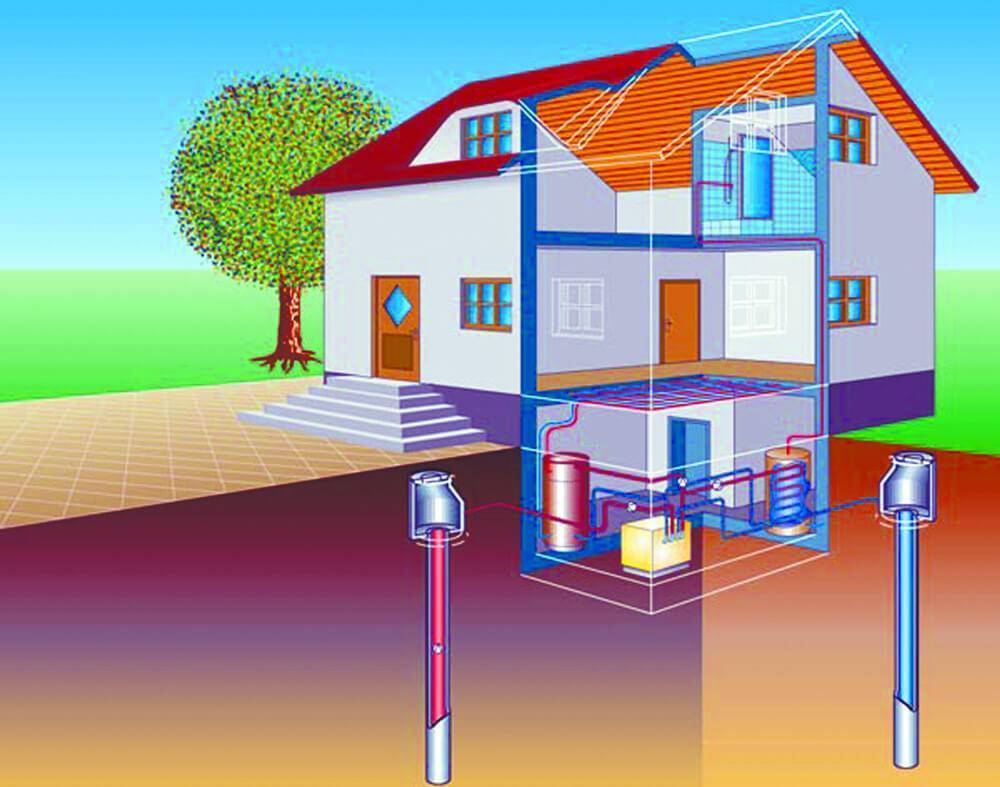

На фото – основу геотермального обогрева дома составляют глубинная скважина и тепловой насос

Обычно глубина варьируется в пределах 25-100 м.

1. На следующем этапе в ствол опускают трубы, которые должны поглощать тепло из недр и подавать его в насос, повышающий температуру теплоносителя в системе отопления.

Летом отопление энергией земли можно запустить в качестве кондиционера. Для чего активируется обратный механизм. Во время работы теплообменник начнет брать охлаждающую энергию.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Виды тепловых насосов

Виды

Для экологически безвредной и эффективной работы системы есть три основных варианта:

Грунтовые воды	В этом случае применяют для обогрева здания тепловую энергию грунтовых вод, расположенных на большой глубине. У нее достаточно большая температура, поэтому тепловой насос отопления поднимает ее и нагревает. После этого вода через теплообменник отдает основную часть имеющейся энергии.
Антифриз	Метод требует дополнительных расходов. На глубину 75 м и ниже опускается резервуар с антифризом, цена которого довольно высокая. Когда он нагреется, его тепловым насосом поднимают к теплообменнику. После отдачи тепла антифриз поступает снова в емкость.
Водоем	Данный способ не требует оборудования грунтовой шахты. Такое отопление дома от земли подходит в том случае, если есть выход на водоем. От теплообменника по дну водоема ставят горизонтальные зонды, которые помогают преобразовывать тепло воды.

Виды геотермального обогрева

Тепловой насос «вода — вода»

Одной из разновидностей геотермального источника тепла могут быть подземные воды. Они имеют постоянную температуру (от +7 С и выше), и в значительном количестве залегают на различных глубинах на территории РБ. По технологии, подземные воды поднимаются центробежным насосом из скважины и поступают на станцию тепломассообмена, где передают энергию антифризу нижнего контура теплового насоса. Эффективность работы данной системы зависит от уровня залегания грунтовых вод (в зависимости от глубины подъема, требуется определенная мощность помпы), расстояния от заборной скважины до станции обмена. Эта технология имеет один из самых высоких показателей COP, однако имеет ряд особенностей, ограничивающих ее применение.

Среди них:

• Отсутствие подземных вод, либо низкий уровень их залегания;
• Отсутствие постоянного дебета скважины, понижение статического и динамического уровней;
• Необходимость учитывать солевой состав и загрязненность (при не надлежащем качестве воды, происходит засорение теплообменника, снижаются показатели производительности)
• Необходимость устройства дренажного колодца для сброса значительных объемов отработавшей воды (от 2200 л/ч и более)

Как показывает практика, установка таких систем целесообразна, если в непосредственной близости имеется водоем или река. Отработавшую воду, также можно использовать в хозяйственных и промышленных целях, например, для полива, или организации искусственных водоемов.

Что качается качества заборной воды то, например, немецкий производитель альтернативных отопительных систем Stiebel Eltron рекомендует следующие параметры: общая доля железа и магния не более 0,5 мг/л, содержание хлоридов менее 300 мг/л, отсутствие осаждаемых веществ. При превышении этих параметров необходимо установка дополнительной системы очистки — станции подготовки и обессоливания, что повышает материалоемкость проекта.
